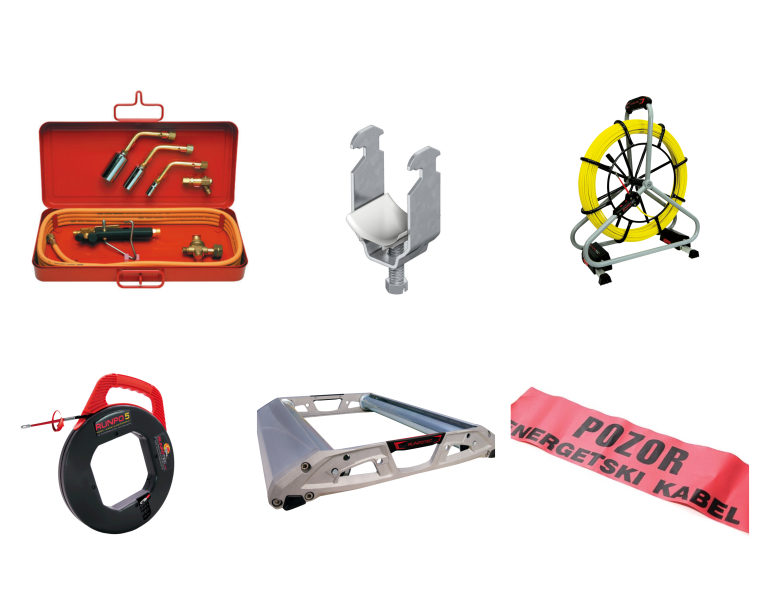

KABELSKI PRIBOR I ALATI

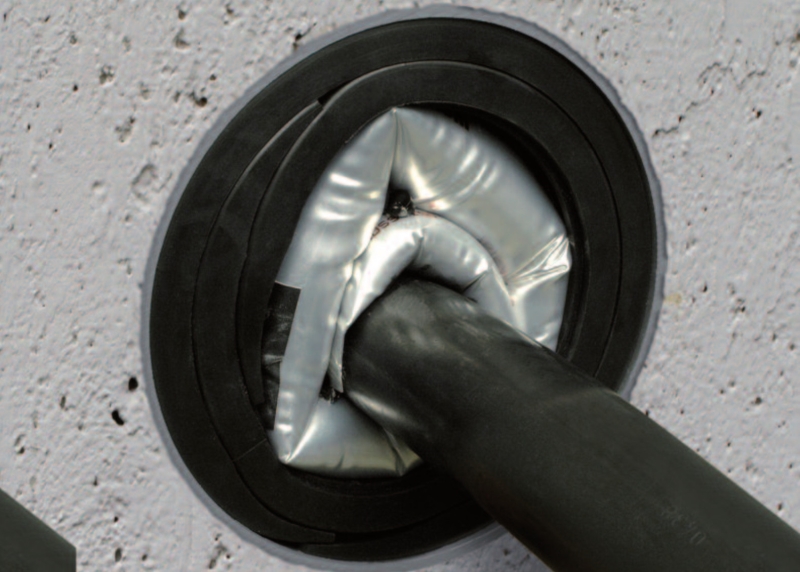

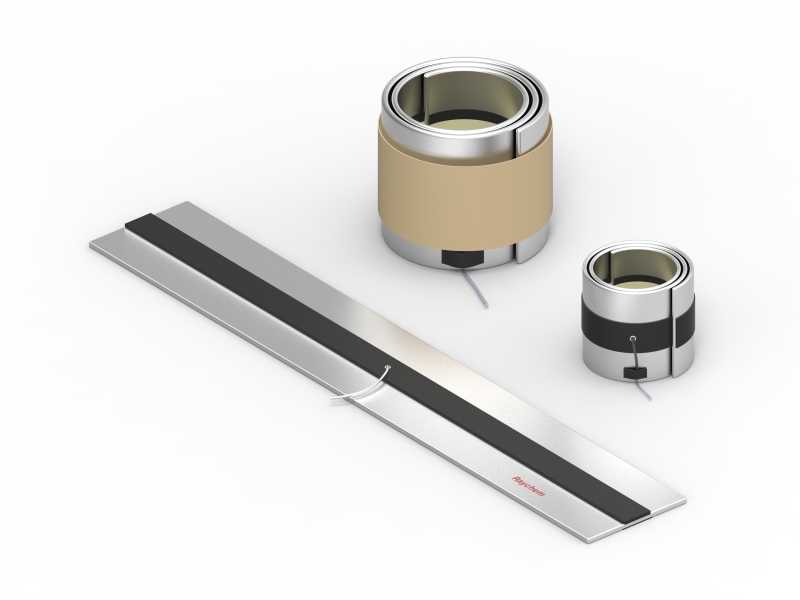

ADAPTER RDSS-AD-210 (S4)
Oznaka: RDSS-AD-210
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Namjena: adapter RDSS-AD-210 konstruiran je za korištenje zajedno sa brtvenim folijama RDSS-125 i RDSS-150
kod brtvljenja ulaza kabela u cijevi unutarnjeg promjera do 210 mm. Konkretno, adapter služi tome da se smanji
promjer cijevi u slučaju kad kroz cijev većeg promjera prolazi kabel (ili više njih) manjeg presjeka pa sama
brtvena folija RDSS nije dovoljna za ispunu ostatka prostora unutar cijevi čime se ostvaruje potpuno brtvljenje.
CRIJEVO VISOKOTLAČNO FH-1630-PIE-SW10
Crijevo visokotlačno za priključak FH-1630 regulatora stalnog tlaka i ručke plamenika
Proizvođač: TE Connectivity
Tip: FH-1630
Kataloški broj: FH-1630-PIE-SW510
Dužina [m]: 10
Unutarnji promjer [mm]: 4
Priključni navoj: R 3/8“, lijevi
Boja: narančasta
Pakiranje: 1 kom
CRIJEVO VISOKOTLAČNO FH-1630-PIE-SW4
Crijevo visokotlačno za priključak FH-1630 regulatora stalnog tlaka i ručke plamenika
Proizvođač: TE Connectivity
Tip: FH-1630
Kataloški broj: FH-1630-PIE-SW4
Dužina [m]: 4
Unutarnji promjer [mm]: 4
Priključni navoj: R 3/8“, lijevi
Boja: narančasta
Pakiranje: 1 kom
CRIJEVO VISOKOTLAČNO FH-1630-PIE-SW5
Crijevo visokotlačno za priključak FH-1630 regulatora stalnog tlaka i ručke plamenika
Proizvođač: TE Connectivity
Tip: FH-1630
Kataloški broj: FH-1630-PIE-SW5
Dužina [m]: 5
Unutarnji promjer [mm]: 4
Priključni navoj: R 3/8“, lijevi
Boja: narančasta
Pakiranje: 1 kom

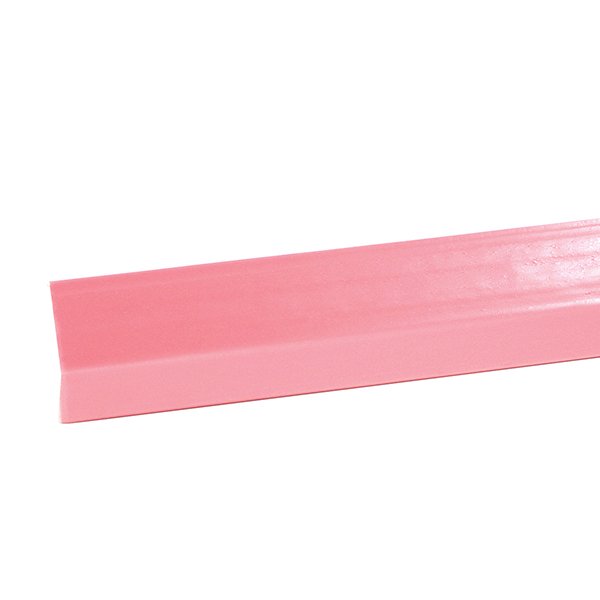

GAL ŠTITNIK CRVENI ZA ENERGETSKI KABEL 1000 x 1 mm
Štitnik GAL crveni, koristi se za zaštitu i obilježavanje podzemnih energetskih instalacija, izrađen od PVC materijala
Dimenzije[mm]:
širina (a) 100 mm
debljina (D) 1 mm
duljina (L) 1000 mm
visina (h) 20 mm
Masa: 1000 kom = cca 120 kg
Pakiranje: 50 komada
prikaži više...
GAL ŠTITNIK CRVENI ZA ENERGETSKI KABEL 1000 x 2 mm
Štitnik GAL crveni, koristi se za zaštitu i obilježavanje podzemnih energetskih instalacija, izrađen od PVC materijala
Dimenzije[mm]:
širina (a) 100 mm
debljina (D) 2 mm
duljina (L) 1000 mm
visina (h) 20 mm
Pakiranje: 50 komada
prikaži više...

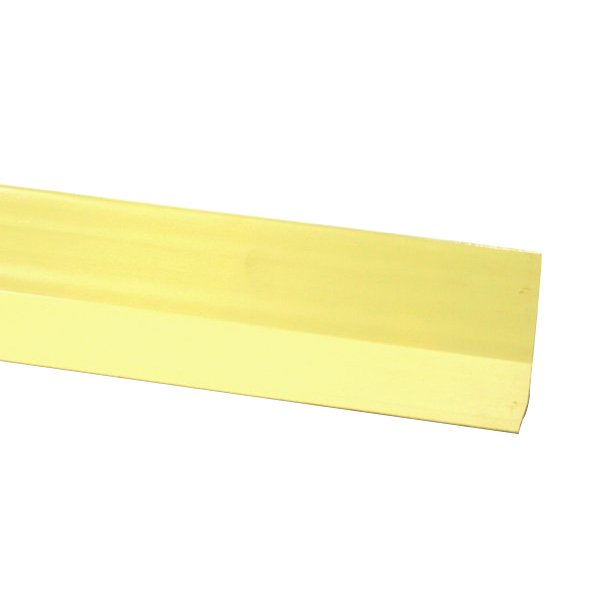

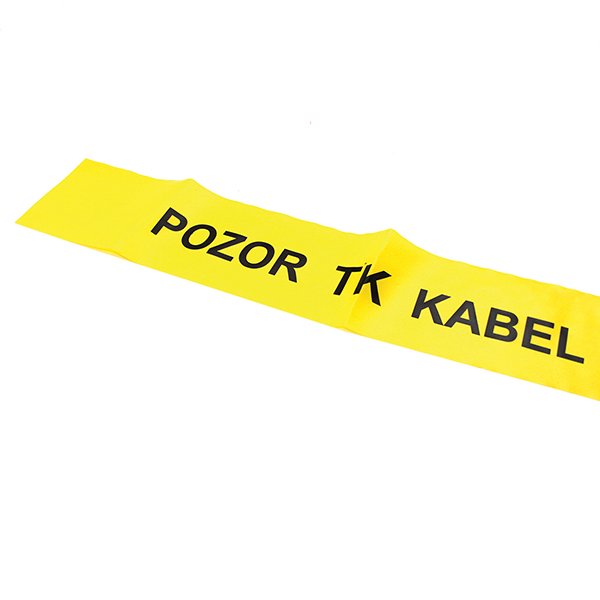

GAL ŠTITNIK ŽUTI ZA TK KABEL 1000 x 1 mm
Štitnik GAL žuti, koristi se za zaštitu i obilježavanje podzemnih TK instalacija, izrađen od PVC materijala
Dimenzije[mm]:
širina (a) 100 mm
debljina (D) 1 mm
duljina (L) 1000 mm
visina (h) 20 mm
Masa: 1000 kom = cca 120 kg
Pakiranje: 50 komada
prikaži više...

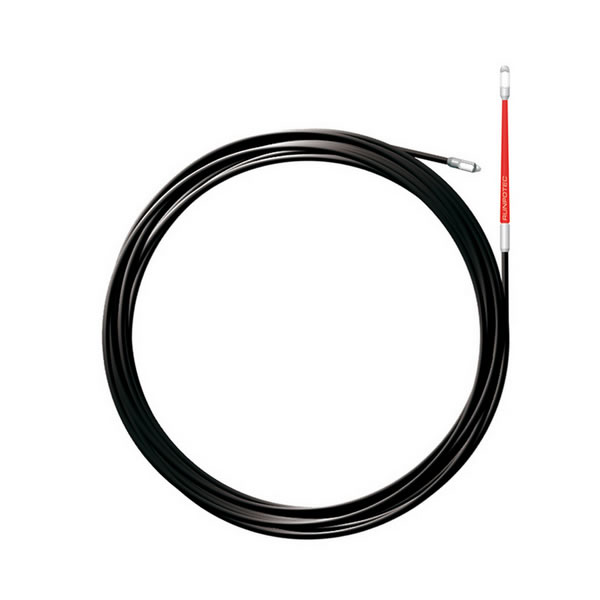

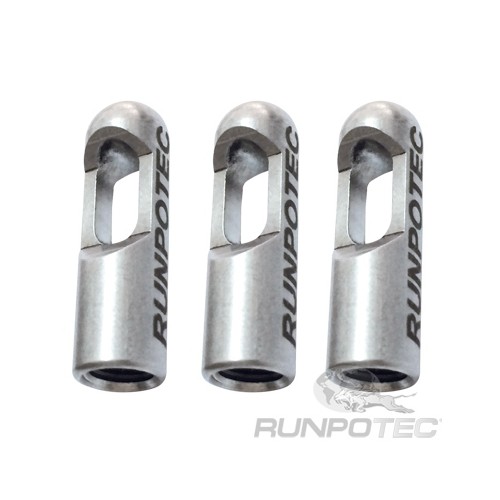

GLAVA SAJLE ZA UVLAČENJE KABELA RUNPOTEC EYELET SET 20411
Izmjenjiva glava u obliku čelične ušice, s navojem RUNPOTEC RTG Ø 6 mm
Proizvođač: Runpotec
Kataloški broj: 20411
Materijal: nehrđajući čelik
Promjer Ø [mm]: 7
Napomena: kompatabilno sa svim RUNPOTEC sajlama s navojem RUNPOTEC RTG Ø 6 mm
Pakiranje: 1 kom = 1 set od 3 izmjenjive glave

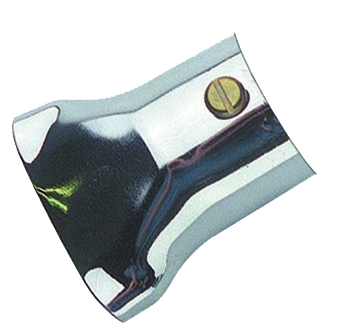

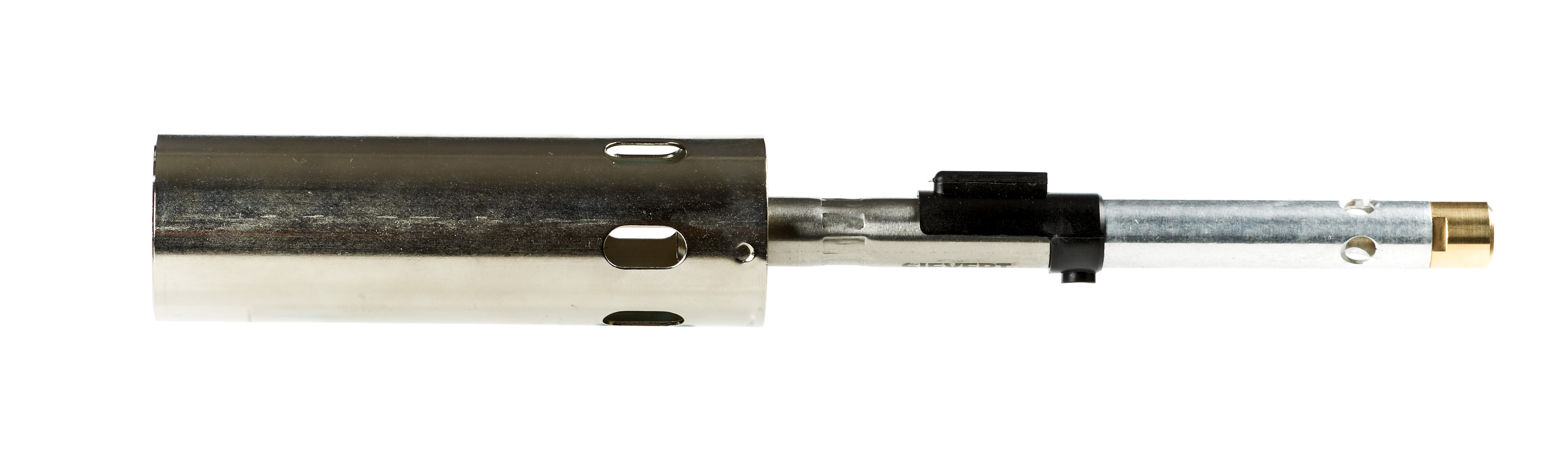

MLAZNICA FH-1630-PIE-BN38
Mlaznica Ø 38 mm za ručku plamenika za FH-1630-PIE
Proizvođač: TE Connectivity
Tip: FH-1630
Kataloški broj: FH-1630-PIE-BN38
Promjer [mm]: 38
Duljina mlaznice [mm]: 195
Pakiranje: 1 kom
MLAZNICA FH-1630-PIE-BN50
Mlaznica Ø 50 mm za ručku plamenika za FH-1630-PIE
Proizvođač: TE Connectivity
Tip: FH-1630
Kataloški broj: FH-1630-PIE-BN50
Promjer [mm]: 50
Duljina mlaznice [mm]: 195
Pakiranje: 1 kom

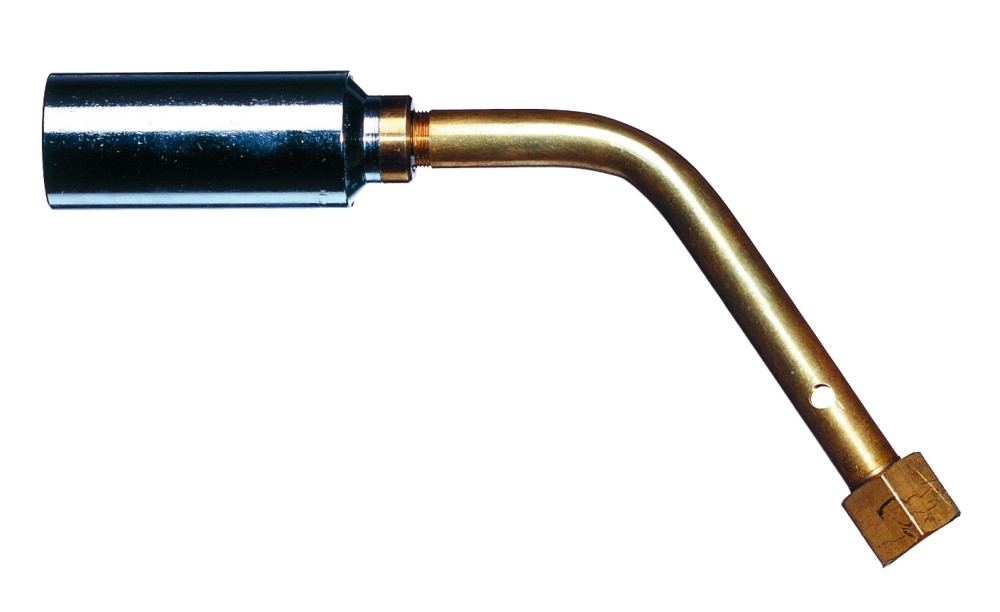

MLAZNICA FH-1630-S-BN28
Mlaznica Ø 28 mm za ručku plamenika FH-1630-S HNZ/HSZ
Proizvođač: TE Connectivity
Tip: FH-1630
Kataloški broj: FH-1630-S-BN28
Promjer [mm]: 28
Duljina mlaznice [mm]: 195
Pakiranje: 1 kom
MLAZNICA FH-1630-S-BN38
Mlaznica Ø 38 mm za ručku plamenika FH-1630-S HNZ/HSZ
Proizvođač: TE Connectivity
Tip: FH-1630
Kataloški broj: FH-1630-S-BN38
Promjer [mm]: 38
Duljina mlaznice [mm]: 195
Pakiranje: 1 kom
MLAZNICA FH-1630-S-BN50
Mlaznica Ø 50 mm za ručku plamenika FH-1630-S HNZ/HSZ
Proizvođač: TE Connectivity
Tip: FH-1630
Kataloški broj: FH-1630-S-BN50
Promjer [mm]: 50
Duljina mlaznice [mm]: 195
Pakiranje: 1 kom

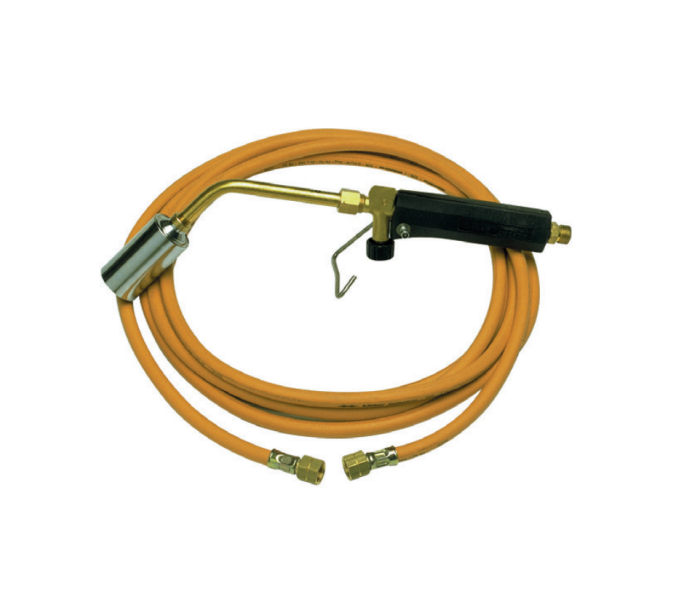

MLAZNICA KOMPLET FH-1630-S-TS1
Komplet mlaznice, ručke plamenika i visokotlačnog crijeva
Proizvođač: TE Connectivity
Tip: FH-1630
Kataloški broj: FH-1630-S-TS1
Sadržaj kompleta:
- ručka plamenika FH 1630-S-HNZ
- mlaznice BN38
- crijevo visokotlačno 5m SW5
Pakiranje: 1 kom = 1 komplet

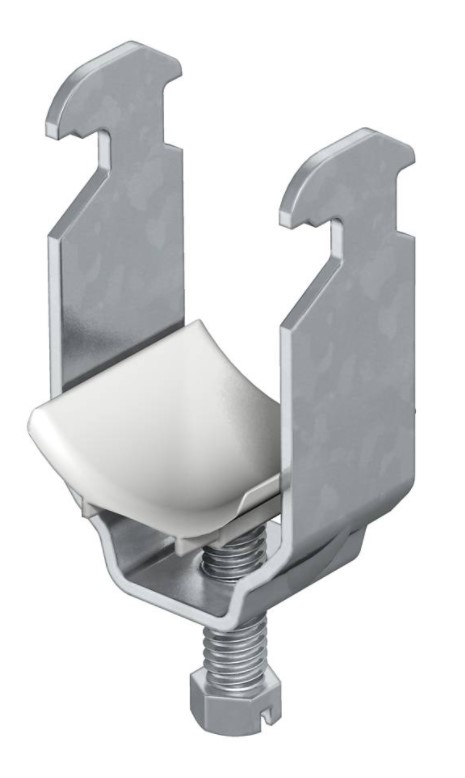

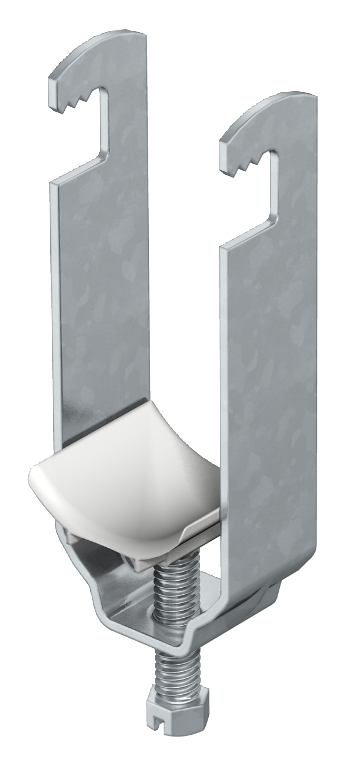

OBUJMICA KABELSKA 1-STRUKA 2056/FT 1/ 8-12 1160125
Obujmica za kabele/cijevi jednostruka s plastičnom pričvrsnom pločicom, 8-12 mm
Proizvođač: Obo Bettermann
Tip: 2056 12 FT
Kataloški broj: 1160125
Područje zatezanja D [mm]: 8-12
Način montaže: na montažni profil C sa širinom proreza 16-17 mm
Materijal: obujmica/vijak - čelik (vruće pocinčani), pločica - polipropilen (bez halogena)
Napomena:
- moguća je izvedba s navarenom maticom i/ili protumaticom za primjenu u otežanim uvjetima kao i za sigurnost od vibracija
Standard: DIN EN ISO 1461
Masa: 35,4 g
Pakiranje: 1/100 kom
OBUJMICA KABELSKA 1-STRUKA 2056/FT 1/12-16 1160168
Obujmica za kabele/cijevi jednostruka s plastičnom pričvrsnom pločicom, 12-16 mm
Proizvođač: Obo Bettermann
Tip: 2056 16 FT
Kataloški broj: 1160168
Područje zatezanja D [mm]: 12-16
Način montaže: na montažni profil C sa širinom proreza 16-17 mm
Materijal: obujmica/vijak - čelik (vruće pocinčani), pločica - polipropilen (bez halogena)
Napomena:
- moguća je izvedba s navarenom maticom i/ili protumaticom za primjenu u otežanim uvjetima kao i za sigurnost od vibracija
Standard: DIN EN ISO 1461
Masa: 38,2 g
Pakiranje: 1/100 kom
OBUJMICA KABELSKA 1-STRUKA 2056/FT 1/16-22 1160222
Obujmica za kabele/cijevi jednostruka s plastičnom pričvrsnom pločicom, 16-22 mm
Proizvođač: Obo Bettermann
Tip: 2056 22 FT
Kataloški broj: 1160222
Područje zatezanja D [mm]: 16-22
Način montaže: na montažni profil C sa širinom proreza 16-17 mm
Materijal: obujmica/vijak - čelik (vruće pocinčani), pločica - polipropilen (bez halogena)
Napomena:
- moguća je izvedba s navarenom maticom i/ili protumaticom za primjenu u otežanim uvjetima kao i za sigurnost od vibracija
Standard: DIN EN ISO 1461
Masa: 45,1 g
Pakiranje: 1/100 kom
OBUJMICA KABELSKA 1-STRUKA 2056/FT 1/22-28 1160281
Obujmica za kabele/cijevi jednostruka s plastičnom pričvrsnom pločicom, 22-28 mm
Proizvođač: Obo Bettermann
Tip: 2056 28 FT
Kataloški broj: 1160281
Područje zatezanja D [mm]: 22-28
Način montaže: na montažni profil C sa širinom proreza 16-17 mm
Materijal: obujmica/vijak - čelik (vruće pocinčani), pločica - polipropilen (bez halogena)
Napomena:
- moguća je izvedba s navarenom maticom i/ili protumaticom za primjenu u otežanim uvjetima kao i za sigurnost od vibracija
Standard: DIN EN ISO 1461
Masa: 62,4 g
Pakiranje: 1/100 kom
OBUJMICA KABELSKA 1-STRUKA 2056/FT 1/28-34 1160346
Obujmica za kabele/cijevi jednostruka s plastičnom pričvrsnom pločicom, 28-34 mm
Proizvođač: Obo Bettermann
Tip: 2056 34 FT
Kataloški broj: 1160346
Područje zatezanja D [mm]: 28-34
Način montaže: na montažni profil C sa širinom proreza 16-17 mm
Materijal: obujmica/vijak - čelik (vruće pocinčani), pločica - polipropilen (bez halogena)
Napomena:
- moguća je izvedba s navarenom maticom i/ili protumaticom za primjenu u otežanim uvjetima kao i za sigurnost od vibracija
Standard: DIN EN ISO 1461
Masa: 76,8 g
Pakiranje: 1/100 kom
OBUJMICA KABELSKA 1-STRUKA 2056/FT 1/34-40 1160400
Obujmica za kabele/cijevi jednostruka s plastičnom pričvrsnom pločicom, 34-40 mm
Proizvođač: Obo Bettermann
Tip: 2056 40 FT
Kataloški broj: 1160400
Područje zatezanja D [mm]: 34-40
Način montaže: na montažni profil C sa širinom proreza 16-17 mm
Materijal: obujmica/vijak - čelik (vruće pocinčani), pločica - polipropilen (bez halogena)
Napomena:
- moguća je izvedba s navarenom maticom i/ili protumaticom za primjenu u otežanim uvjetima kao i za sigurnost od vibracija
Standard: DIN EN ISO 1461
Masa: 82,6 g
Pakiranje: 1/100 kom
OBUJMICA KABELSKA 1-STRUKA 2056/FT 1/46-52 1160524
Obujmica za kabele/cijevi jednostruka s plastičnom pričvrsnom pločicom, 46-52 mm
Proizvođač: Obo Bettermann
Tip: 2056 52 FT
Kataloški broj: 1160346
Područje zatezanja D [mm]: 46-52
Način montaže: na montažni profil C sa širinom proreza 16-17 mm
Materijal: obujmica/vijak - čelik (vruće pocinčani), pločica - polipropilen (bez halogena)
Napomena:
- moguća je izvedba s navarenom maticom i/ili protumaticom za primjenu u otežanim uvjetima kao i za sigurnost od vibracija
Standard: DIN EN ISO 1461
Masa: 119 g
Pakiranje: 1/100 kom

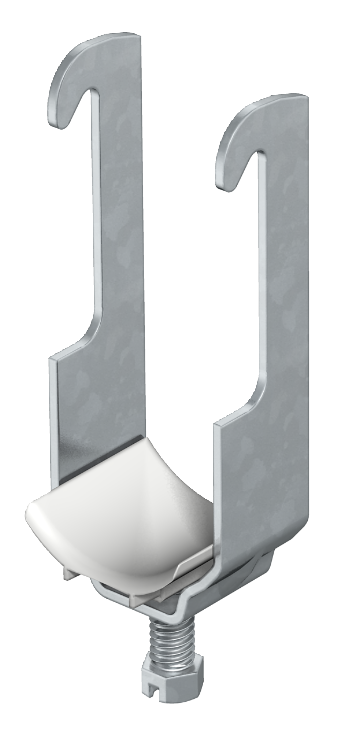

OBUJMICA KABELSKA 2056/F 2/28-34 MMB-04/2 1170341
OBUJMICA 2-STRUKA S PVC PRIČVRSNOM PLOČICOM
Proizviđač: Obo Bettermann
Tip: 2056F 2 34 FT
Kataloški broj: 1170341
Tehnički podaci: Prikladno za plosnata, kutna i U željeza debljine materijala od 4 - 12 mm.
Obujmica i vijak od vruće pocinčanog čelika.
Pričvrsna pločica od polipropilena, bez halogena, svijetlo sive boje RAL 7035.
Masa: 9,9 kg/100 kom
Pakiranje: 50 kom
OBUJMICA KABELSKA 2056/W 1/ 8-12 MMB-01/1 1180126
OBUJMICA 1-STRUKA S PVC PRIČVRSNOM PLOČICOM
Proizviđač: Obo Bettermann
Tip: 2056W 12 FT
Kataloški broj: 1180126
Tehnički podaci: Prikladno za kutno željezo duljine krakova od 40 mm.
Obujmica i vijak od vruće pocinčanog čelika.
Pričvrsna pločica od polipropilena, bez halogena, svijetlo sive boje RAL 7035.
Masa: 4,45 kg/100 kom
Pakiranje: 100 kom
OBUJMICA KABELSKA 2056/W 1/16-22 MMB-02/1 1180223
OBUJMICA 1-STRUKA S PVC PRIČVRSNOM PLOČICOM
Proizviđač: Obo Bettermann
Tip: 2056W 22 FT
Kataloški broj: 1180223
Tehnički podaci: Prikladno za kutno željezo duljine krakova od 40 mm.
Obujmica i vijak od vruće pocinčanog čelika.
Pričvrsna pločica od polipropilena, bez halogena, svijetlo sive boje RAL 7035.
Masa: 5,7 kg/100 kom
Pakiranje: 100 kom
OBUJMICA KABELSKA 2056/W 1/34-40 MMB-05/1 1180401
OBUJMICA 1-STRUKA S PVC PRIČVRSNOM PLOČICOM
Proizviđač: Obo Bettermann
Tip: 2056W 40 FT
Kataloški broj: 1180401
Tehnički podaci: Prikladno za kutno željezo duljine krakova od 40 mm.
Obujmica i vijak od vruće pocinčanog čelika.
Pričvrsna pločica od polipropilena, bez halogena, svijetlo sive boje RAL 7035.
Masa: 10 kg/100 kom
Pakiranje: 100 kom
OBUJMICA KABELSKA ALU 22-28 mm 2056 28 1183230
OBUJMICA 1-STRUKA S PVC PRIČVRSNOM PLOČICOM
Proizviđač: Obo Bettermann
Tip: 2056 28 ALU
Kataloški broj: 1183230
Tehnički podaci: Prikladno za sve C-montažne profile sa širinom utora od 16 - 17 mm.
Obujmica i vijak od pocinčanog čelika, pričvrsna pločica od polipropilena, bez halogena, boja svijetlosiva RAL 7035.
Masa: 1,5 kg/100 kom
Pakiranje: 100 kom

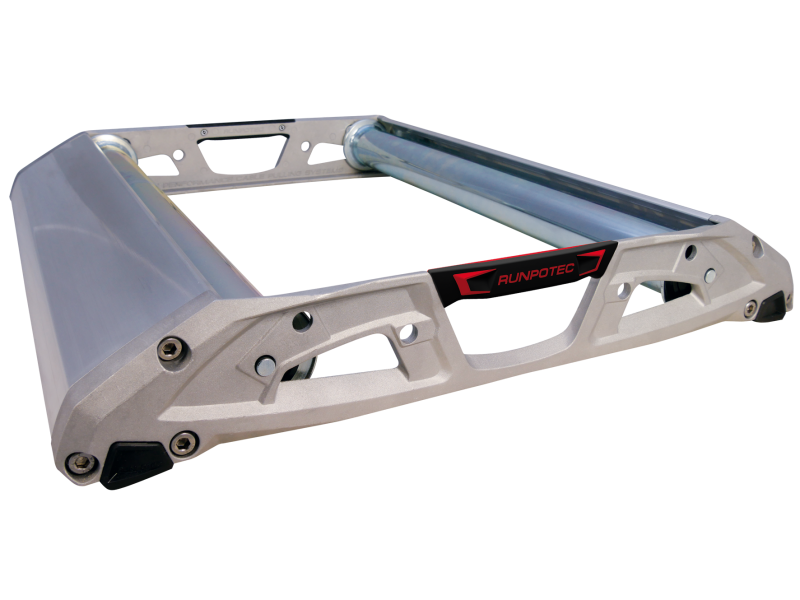

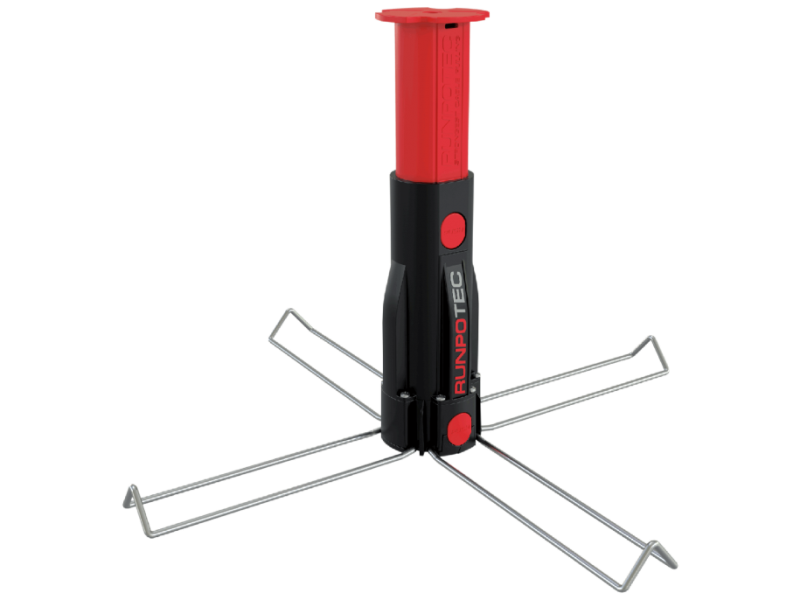

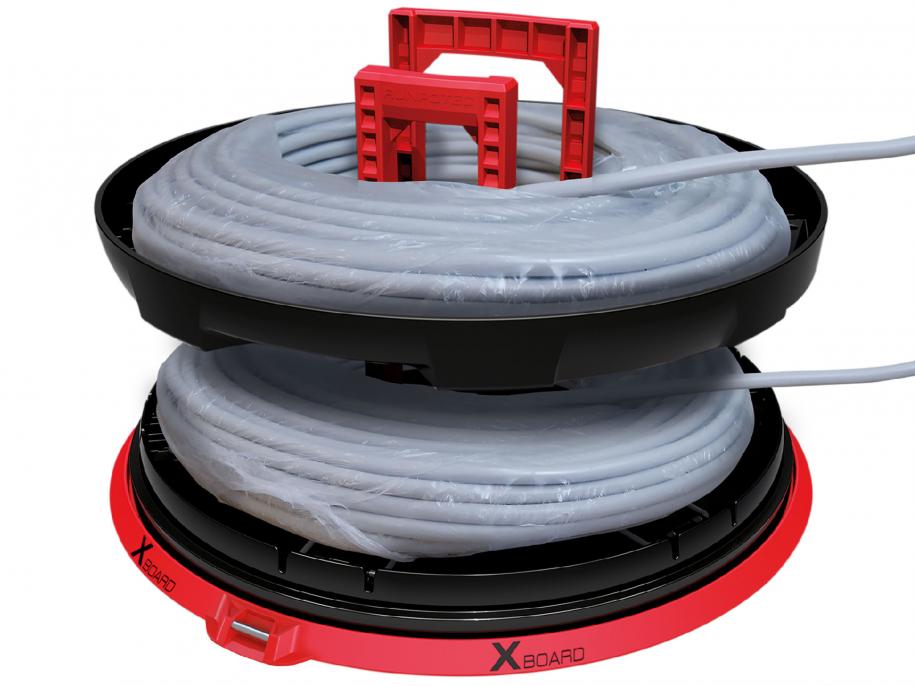

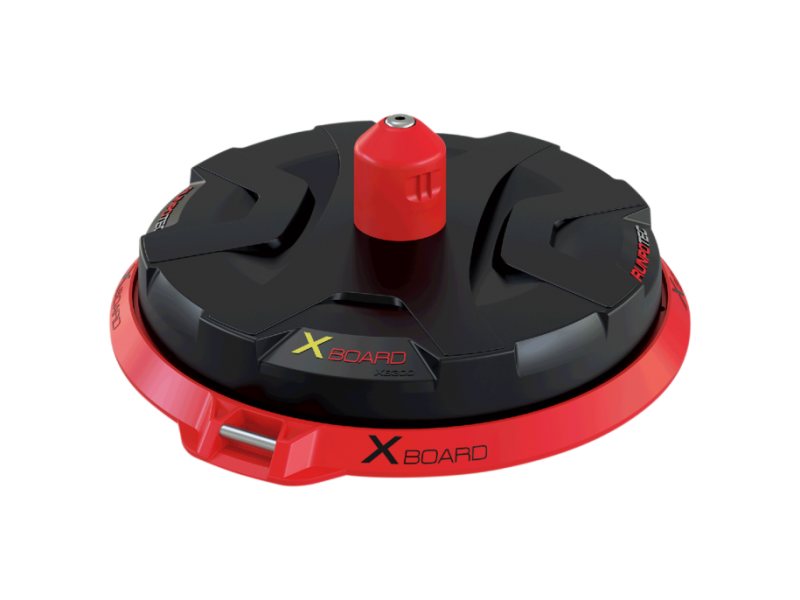

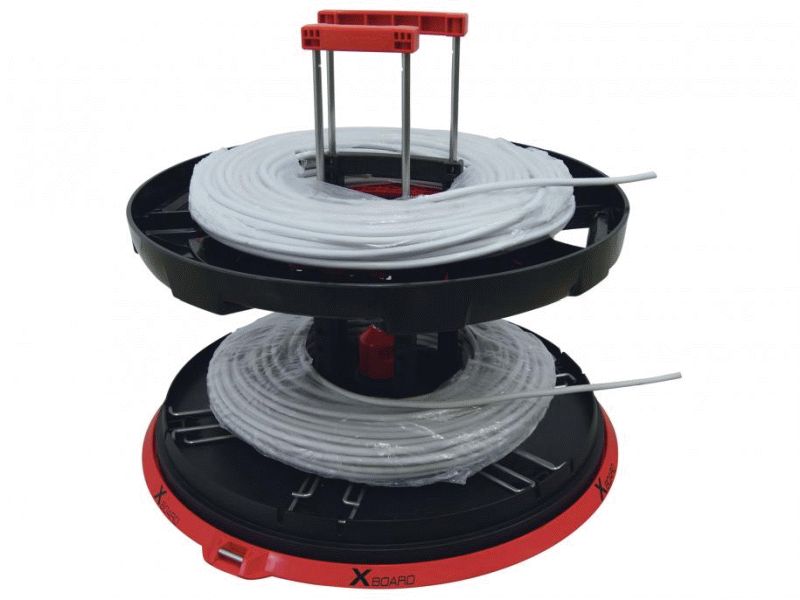

OSOVINA MULTIFUNKCIJSKA ZA POSTOLJE RUNPOTEC XB300/500 20696
Multifunkcijska osovina za postolje Runpotec XB300 i XB500
Proizvođač: Runpotec
Kataloški broj: 20696
Materijal: specijalna plastika
Napomene i specifikacije:
- teleskopska osovina rastezljiva do 294 mm omogućuje lakše odmotavanje labavih ili visokih kabelskih snopova, pojedinačnih žica i cijevi
- kada su 4 bočna držača rasklopljena, ukupna je kontaktna površina promjera 430 mm
Dimenzije [mm]: Ø72/Ø430x294
Masa: 0,49 kg
Pakiranje: 1 kom
Tehničke specifikacije: Multifunkcijska osovina za postolje Runpotec XB300 i XB500
Video: Multifunkcijska osovina za postolje Runpotec XB300 i XB500

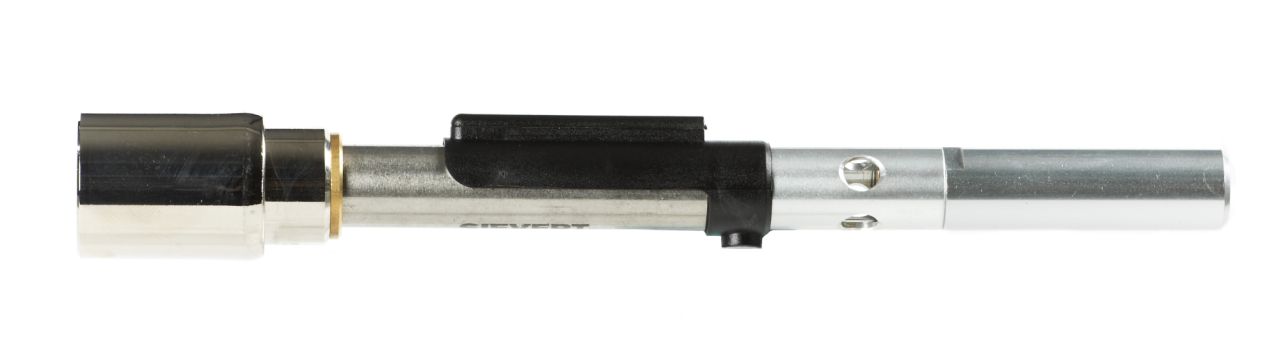

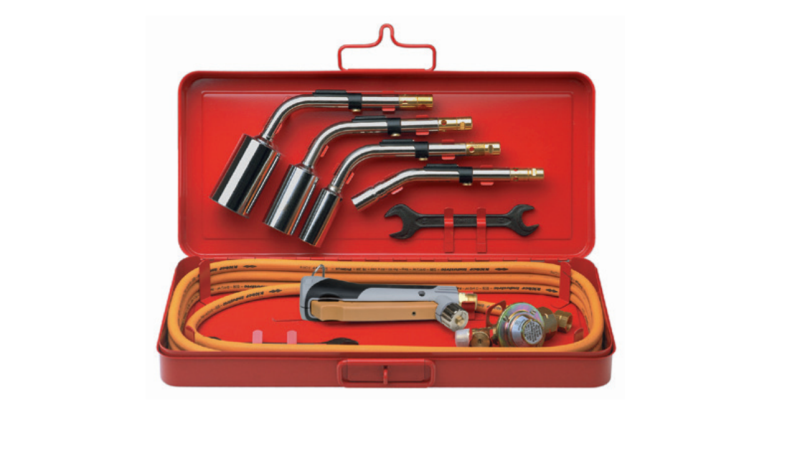

PLAMENIK S KUTIJOM FH-1630-PIE-MC10
Komplet plinskih plamenika FH 1630 koristi se za brzu montažu toploskupljajućih materijala i pruža maksimalnu efikasnost gorenja, te najbolju ravnotežu površinskog predgrijavanja koja se može naći na tržištu. Sve komponente sustava su potpuno kompatibilne.
Proizvođač: TE Connectivity
Tip: FH-1630
Kataloški broj: FH-1630-PIE-MC10
Sadržaj seta:
- ručka plamenika FH-1630-PIE (s ugrađenim automatskim piezoelektričnim paljenjem plina, propušta plin samo dok se poluga ručke drži stisnuta)
- mlaznice za FH-1630-PIE: BN28, BN38, BN50 i PN18 (mlaznica za lemljenje)
- sigurnosni regulator LGS
- visokotlačno crijevo SW4 dužine 4 m
- kutija kompleta
Dimenzije: 450 x 210 x 74 mm
Masa: 4,8 kg
Pakiranje: 1 kom = 1 komplet
PLAMENIK S KUTIJOM FH-1630-S-MC10
Komplet plinskih plamenika FH 1630 koristi se za brzu montažu toploskupljajućih materijala i pruža maksimalnu efikasnost gorenja, te najbolju ravnotežu površinskog predgrijavanja koja se može naći na tržištu. Sve komponente sustava su potpuno kompatibilne.
Proizvođač: TE Connectivity
Tip: FH-1630
Kataloški broj: FH-1630-S-MC10
Sadržaj seta:
- ručka plamenika FH-1630-S-HSZ (s rukohvatom i ventilom za zatvaranje predviđena je za priključak svih FH1630-S mlaznica, ručka HSZ ima u dodatku i otpusnu ručku za prebacivanje pilot/radni plamen)
- mlaznice za FH-1630-S: BN28, BN38 i PN17 (mlaznica za lemljenje)
- regulator stalnog tlaka R1
- automatski prekidni ventil CV
- visokotlačno crijevo SW4 dužine 4 m
- kutija kompleta
Dimenzije: 470 x 210 x 74 mm
Masa: 4,8 kg
Pakiranje: 1 kom = 1 komplet

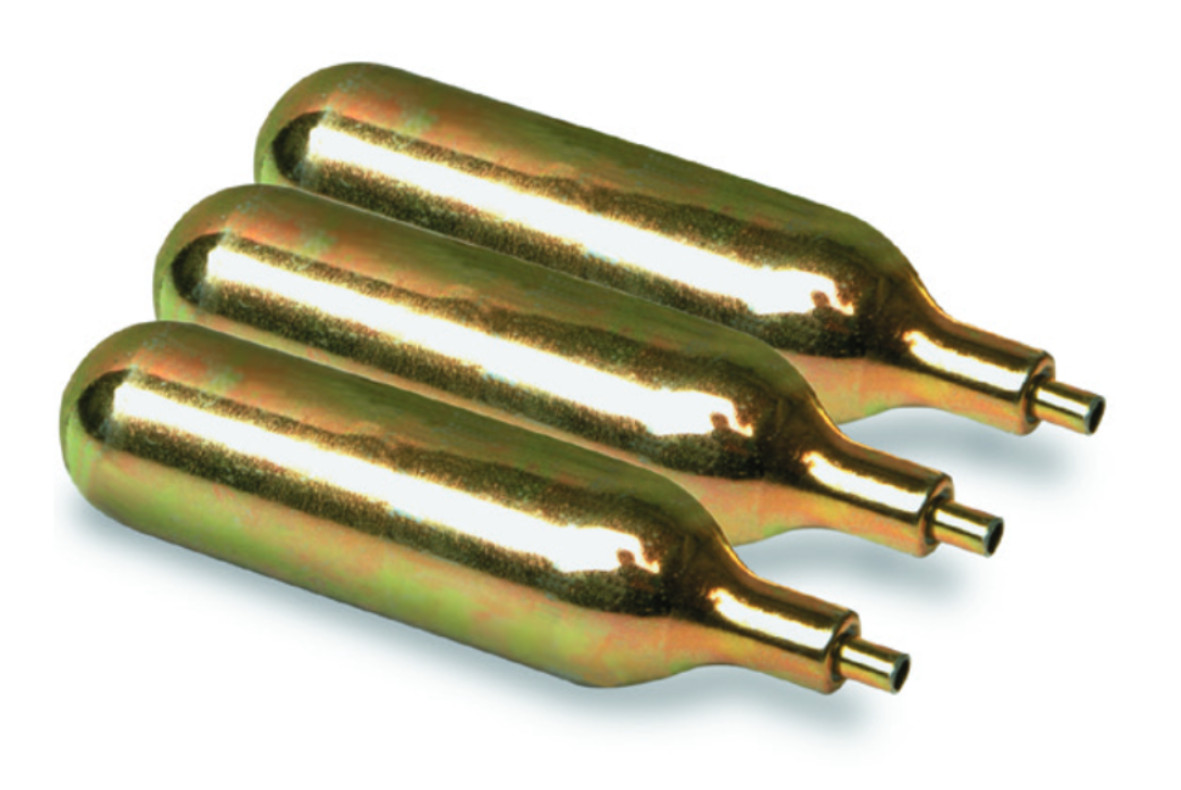

PLINSKE AMPULE ZA NAPUHAVANJE BRTVENIH UVODNICA E7512-0160
Oznaka: E7512-0160
Naziv: plinske ampule za napuhavanje brtvenih folija RDSS
Primjena: uz alat za napuhavanje brtvenih folija RDSS-IT-16
Opis: plinske ampule namijenjene su za napuhivanje RDSS brtvenih folija pomoću RDSS-IT-16 uređaja za napuhavanje.
Jedna plinska ampula može napuhati otprilike 2-3 kom RDSS-100 folija.
Sadržaj: 16 g plina CO2

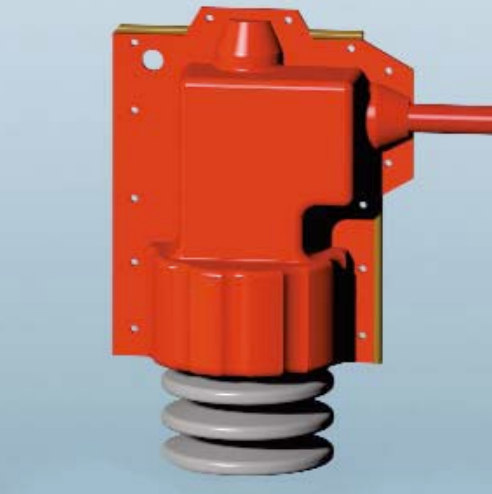

POKROV IZOLACIJSKI BCIC-4411
Proizvođač: TE Connectivity
Tip: BCIC
Kataloški broj: BCIC-4411
Materijal: otporan na UV svjetlo, stvaranje tragova i eroziju
Temperaturno područje primjene [°C]: od -25 °C do +65 °C
Namjena: rastavljivi izolacijski pokrovi za izoliranje priključaka na provodnim izolatorima transformatora, odvodnika prenapona i drugih dijelova elektroenergetskih postrojenja 10-35 kV
Opis:
- BCIC izolacijski pokrovi su dizajnirani za zaštitu električnih dijelova postrojenja pod naponom (sabirnice, vodiči, kontaktni vijci i sl.) od preskoka uzrokovanog kontaktom ptica ili malih životinja
- izolacija se može na terenu izvesti relativno brzo, jednostavnim oblikovanjem ulaznih i izlaznih otvora predviđenih na tijelu pokrova, a sukladno zahtijevanim dimenzijama na mjestu ugradnje
- moguća demontaža i ponovna ugradnja
Dielektrična čvrstoća: 132 kV/cm kod 2,5 mm
Toplinska izdržljivost: 105 °C trajno i 200 °C kroz 30 min
Otpornost na transformatorsko ulje: 168 sati kod 23 °C
Dimenzije [mm]: 268 x Ø 152 / Ø 102
Pakiranje: 1/3 kom
POSTOLJE ZA RAZMATANJE KABELA RUNPOTEC PRO530 10134
Postolje za razmatanje kabela RUNPOTEC PRO530 10134 - roler za kabele, za bubanj širine do 530 mm
Proizvođač: Runpotec
Tip: PRO530
Kataloški broj: 10134
Materijal: čvrsti tlačno lijevani aluminij
Širina bubnja [mm]: do 530
Promjer bubnja Ø [mm]: do 1000
Nosivost: do 215 kg
Napomene i specifikacije:
- podesivi potporni valjci mogu se jednostavno i brzo prilagoditi različitim veličinama kabelskog bubnja do maksimalnog promjera Ø 1 metar
- stabilna i neklizajuća podloga
Dimenzije ŠxDxV [mm]: 600x550x86
Masa: 9,66 kg
Pakiranje: 1 kom
Tehničke specifikacije: Postolje za razmatanje kabela RUNPOTEC PRO530 10134
Video: RUNPOTEC postolja za razmatanje kabela
POSTOLJE ZA RAZMATANJE KABELA RUNPOTEC PRO670 10135
Postolje za razmatanje kabela RUNPOTEC PRO670 10135- roler za kabele, za bubanj širine do 670 mm
Proizvođač: Runpotec
Tip: PRO670
Kataloški broj: 10135
Materijal: čvrsti tlačno lijevani aluminij
Širina bubnja [mm]: do 670
Promjer bubnja Ø [mm]: do 1000
Nosivost: do 215 kg
Napomene i specifikacije:
- podesivi potporni valjci mogu se jednostavno i brzo prilagoditi različitim veličinama kabelskog bubnja do maksimalnog promjera Ø 1 metar
- stabilna i neklizajuća podloga
- kotači ne dolaze uz postolje (kupuju se odvojeno)
Dimenzije ŠxDxV [mm]: 740x550x86
Masa: 11,35 kg
Pakiranje: 1 kom
Tehničke specifikacije: Postolje za razmatanje kabela RUNPOTEC PRO670 10135
Video: RUNPOTEC postolja za razmatanje kabela
POSTOLJE ZA RAZMATANJE KABELA RUNPOTEC XB300 10137 nosivost 300 kg promjer postolja fi 300 mm
Univerzalno postolje za razmatanje kabela RUNPOTEC X-BOARD XB300, promjer postolja Ø 300 mm
Proizvođač: Runpotec
Tip: XB300
Kataloški broj: 10137
Nosivost: do 300 kg
Napomene i specifikacije:
- prikladno za male i srednje dimenzije bubnjeva ili namotaja kabela
- prikladno za instalacijske cijevi
- omogućuje nesmetan i racionalan rad bez zapetljanih kabela
- prikladno za korištenje oštećenih bubnjeva
- može se kombinirati s multifunkcijskom osovinom za postolja Runpotec
- stabilna i neklizajuća podloga
Dimenzije [mm]: Ø 300x101
Masa: 1,26 kg
Pakiranje: 1 kom
Tehničke specifikacije: RUNPOTEC X-BOARD XB300
Video: RUNPOTEC X-BOARD XB300
POSTOLJE ZA RAZMATANJE KABELA S PODESIVIM POKLOPCEM I TELESKOPSKIM NASTAVKOM RUNPOTEC XB500 T 10187 nosivost 800 kg promjer postolja fi 500 mm
Proizvođač: Runpotec
Tip: XB500 T
Kataloški broj: 10187
Nosivost: do 800 kg
Napomene i specifikacije:
- za sve vrste kabela, cijevi, žica i kabelskih bubnjeva
- prikladno i za labave kabelske snopove
- prikladno za instalacijske cijevi
- poklopac podesiv po visini savršeno je dizajniran za osiguranje labavih kabela ili cijevi, čime se sprječava nekontrolirano odmotavanje
- omogućuje istovremeno odmotavanje 2 snopa kabela (u dvije razine, između baze i podesivog poklopca)
- poklopac se može podići na visinu do 390 mm
- s rasklopljenim produžecima na donjoj razini, moguće je odmotavati snop do Ø 800 mm
- prikladno za korištenje oštećenih bubnjeva
- može se kombinirati s multifunkcijskom osovinom za postolja Runpotec
- omogućuje nesmetan i racionalan rad bez zapetljanih kabela
- stabilna i neklizajuća podloga
- u pakiranje su uključene 2 šipke koje spriječavaju prevrtanje viših bubnjeva (Runpostick, 2 x 410 mm, Ø 7,5 mm)
Dimenzije [mm]: Ø 500x133
Masa: 7,25 kg
Pakiranje: 1 kom
Tehničke specifikacije: RUNPOTEC X-BOARD XB500 T
Video: RUNPOTEC X-BOARD XB500 T
prikaži više...
POSTOLJE ZA RAZMATANJE KABELA S PODESIVIM POKLOPCEM RUNPOTEC XB500 10136 nosivost 800 kg promjer postolja fi 500 mm
Univerzalno postolje za razmatanje kabela RUNPOTEC X-BOARD XB500, promjer postolja Ø 500 mm
Proizvođač: Runpotec
Tip: XB500
Kataloški broj: 10136
Nosivost: do 800 kg
Napomene i specifikacije:
- za sve vrste kabela, cijevi, žica i kabelskih bubnjeva
- prikladno i za labave kabelske snopove
- prikladno za instalacijske cijevi
- poklopac podesiv po visini savršeno je dizajniran za osiguranje labavih kabela ili cijevi, čime se sprječava nekontrolirano odmotavanje
- omogućuje istovremeno odmotavanje 2 snopa kabela (u dvije razine)
- poklopac se može podići na visinu do 260 mm
- s rasklopljenim produžecima na donjoj razini, moguće je odmotavati snop do Ø 800 mm
- prikladno za korištenje oštećenih bubnjeva
- može se kombinirati s multifunkcijskom osovinom za postolja Runpotec
- omogućuje nesmetan i racionalan rad bez zapetljanih kabela
- stabilna i neklizajuća podloga
Dimenzije [mm]: Ø 500x133
Masa: 6,94 kg
Pakiranje: 1 kom
Tehničke specifikacije: RUNPOTEC X-BOARD XB500
Video: RUNPOTEC X-BOARD XB500
RDSS-100 (S10) BRTVENA FOLIJA
Oznaka: RDSS-100
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Tip: brtvena folija
Napomena: folija se napuhuje plinom (ugljičnim dioksidom) pomoću alata RDSS-IT-16 i ampula E7512-0160.
Ukoliko kroz istu cijev prolazi više od jednog kabela, potrebno je koristiti odgovarajući RDSS-CLIP umetak.
Područje korištenja brtvene folije RDSS-100:
a) unutarnji promjer cijevi fi (mm): 75.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 0-45
b) unutarnji promjer cijevi fi (mm): 80.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 0-52
c) unutarnji promjer cijevi fi (mm): 85.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 0-60
d) unutarnji promjer cijevi fi (mm): 90.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 0-66
e) unutarnji promjer cijevi fi (mm): 95.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 0-74
f) unutarnji promjer cijevi fi (mm): 100.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 0-80
g) unutarnji promjer cijevi fi (mm): 105.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 0-85
h) unutarnji promjer cijevi fi (mm): 110.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 0-90
i) unutarnji promjer cijevi fi (mm): 115.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 55-95*
j) unutarnji promjer cijevi fi (mm): 120.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 60-100*
* Primjenjivo samo za cijevi s kabelom
Za cijevi većih unutarnjih promjera od gore navedenih potrebno je odabrati drugu, odgovarajuću foliju.
Tip brtvenog umetka za slučaj da kroz istu cijev prolazi više od jednog kabela: RDSS-CLIP-100
(za 2-4 kabela koristiti jedan umetak, za 5-7 kabela koristiti dva umetka)
RDSS-125 (S10) BRTVENA FOLIJA
Oznaka: RDSS-125
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Tip: brtvena folija
Napomena: folija se napuhuje plinom (ugljičnim dioksidom) pomoću alata RDSS-IT-16 i ampula E7512-0160.
Ukoliko kroz istu cijev prolazi više od jednog kabela, potrebno je koristiti odgovarajući RDSS-CLIP umetak.
Područje korištenja brtvene folije RDSS-125:
a) unutarnji promjer cijevi fi (mm): 100.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 0-65
b) unutarnji promjer cijevi fi (mm): 105.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 0-75
c) unutarnji promjer cijevi fi (mm): 110.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 0-83
d) unutarnji promjer cijevi fi (mm): 115.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 0-91
e) unutarnji promjer cijevi fi (mm): 120.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 0-95
f) unutarnji promjer cijevi fi (mm): 125.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 0-103
g) unutarnji promjer cijevi fi (mm): 130.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 70-110*
h) unutarnji promjer cijevi fi (mm): 135.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 75-115*
i) unutarnji promjer cijevi fi (mm): 140.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 80-120*
j) unutarnji promjer cijevi fi (mm): 145.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 85-125*
k) unutarnji promjer cijevi fi (mm): 150.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 90-130*
* Primjenjivo samo za cijevi s kabelom
Za cijevi većih unutarnjih promjera od gore navedenih potrebno je odabrati drugu, odgovarajuću foliju.
Tip brtvenog umetka za slučaj da kroz istu cijev prolazi više od jednog kabela: RDSS-CLIP-125
(za 2-4 kabela koristiti jedan umetak, za 5-7 kabela koristiti dva umetka)
RDSS-150 (S10) BRTVENA FOLIJA
Oznaka: RDSS-150
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Tip: brtvena folija
Napomena: folija se napuhuje plinom (ugljičnim dioksidom) pomoću alata RDSS-IT-16 i ampula E7512-0160.
Ukoliko kroz istu cijev prolazi više od jednog kabela, potrebno je koristiti odgovarajući RDSS-CLIP umetak.
Područje korištenja brtvene folije RDSS-150:
a) unutarnji promjer cijevi fi (mm): 125.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 60-100*
b) unutarnji promjer cijevi fi (mm): 130.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 60-107*
c) unutarnji promjer cijevi fi (mm): 135.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 60-112*
d) unutarnji promjer cijevi fi (mm): 140.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 60-118*
e) unutarnji promjer cijevi fi (mm): 145.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 60-123*
f) unutarnji promjer cijevi fi (mm): 150.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 60-129*
g) unutarnji promjer cijevi fi (mm): 155.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 60-134*
h) unutarnji promjer cijevi fi (mm): 160.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 60-139*
i) unutarnji promjer cijevi fi (mm): 165.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 105-145*
j) unutarnji promjer cijevi fi (mm): 170.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 110-150*
k) unutarnji promjer cijevi fi (mm): 175.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 115-155*
l) unutarnji promjer cijevi fi (mm): 180.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 120-160*
* Primjenjivo samo za cijevi s kabelom
Za cijevi većih unutarnjih promjera od gore navedenih potrebno je odabrati drugu, odgovarajuću foliju.
Tip brtvenog umetka za slučaj da kroz istu cijev prolazi više od jednog kabela: RDSS-CLIP-150
(za 2-4 kabela koristiti jedan umetak, za 5-7 kabela koristiti dva umetka)
RDSS-45 (S10) BRTVENA FOLIJA
Oznaka: RDSS-45
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Tip: brtvena folija
Napomena: folija se napuhuje plinom (ugljičnim dioksidom) pomoću alata RDSS-IT-16 i ampula E7512-0160.
Ukoliko kroz istu cijev prolazi više od jednog kabela, potrebno je koristiti odgovarajući RDSS-CLIP umetak.
Područje korištenja brtvene folije RDSS-45:
a) unutarnji promjer cijevi fi (mm): 32.5 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 0-14
b) unutarnji promjer cijevi fi (mm): 35.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 0-18
c) unutarnji promjer cijevi fi (mm): 40.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 0-27
d) unutarnji promjer cijevi fi (mm): 45.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 0-32
Za cijevi većih unutarnjih promjera od gore navedenih potrebno je odabrati drugu, odgovarajuću foliju.
Tip brtvenog umetka za slučaj da kroz istu cijev prolazi više od jednog kabela: RDSS-CLIP-45
(za 2-4 kabela koristiti jedan umetak, za 5-7 kabela koristiti dva umetka)
RDSS-60 (S10) BRTVENA FOLIJA
Oznaka: RDSS-60
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Tip: brtvena folija
Napomena: folija se napuhuje plinom (ugljičnim dioksidom) pomoću alata RDSS-IT-16 i ampula E7512-0160.
Ukoliko kroz istu cijev prolazi više od jednog kabela, potrebno je koristiti odgovarajući RDSS-CLIP umetak.
Područje korištenja brtvene folije RDSS-60:
a) unutarnji promjer cijevi fi (mm): 45.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 0-18
b) unutarnji promjer cijevi fi (mm): 50.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 0-30
c) unutarnji promjer cijevi fi (mm): 55.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 0-38
d) unutarnji promjer cijevi fi (mm): 60.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 0-45
Za cijevi većih unutarnjih promjera od gore navedenih potrebno je odabrati drugu, odgovarajuću foliju.
Tip brtvenog umetka za slučaj da kroz istu cijev prolazi više od jednog kabela: RDSS-CLIP-75
(za 2-4 kabela koristiti jedan umetak, za 5-7 kabela koristiti dva umetka)
RDSS-CLIP-100 (S5) BRTVENI UMETAK
Oznaka: RDSS-CLIP-100
Naziv: brtveni umetak RDSS-CLIP
Primjena: uz brtvenu foliju RDSS-100
Opis: ukoliko treba brtviti tri ili više kabela kroz jednu cijev, potrebno je koristiti RDSS brtveni umetak (clip) u kombinaciji s RDSS brtvenom folijom.
Za korištenje svakog brtvenog umetka, odbijte 5 mm od maksimalnog promjera snopa kabela D.
Jedan brtveni umetak RDSS-clip brtvi do 4 kabela. Ukoliko je potrebno brtviti više od 4 kabela, upotrijebite slijedeći dodatni brtveni umetak kako je prikazano crtežom.
RDSS-CLIP-125 (S5) BRTVENI UMETAK
Oznaka: RDSS-CLIP-125
Naziv: brtveni umetak RDSS-CLIP
Primjena: uz brtvenu foliju RDSS-125
Opis: ukoliko treba brtviti tri ili više kabela kroz jednu cijev, potrebno je koristiti RDSS brtveni umetak (clip) u kombinaciji s RDSS brtvenom folijom.
Za korištenje svakog brtvenog umetka, odbijte 5 mm od maksimalnog promjera snopa kabela D.
Jedan brtveni umetak RDSS-clip brtvi do 4 kabela. Ukoliko je potrebno brtviti više od 4 kabela, upotrijebite slijedeći dodatni brtveni umetak kako je prikazano crtežom.
RDSS-CLIP-150(S5) BRTVENI UMETAK
Oznaka: RDSS-CLIP-150
Naziv: brtveni umetak RDSS-CLIP
Primjena: uz brtvenu foliju RDSS-150
Opis: ukoliko treba brtviti tri ili više kabela kroz jednu cijev, potrebno je koristiti RDSS brtveni umetak (clip) u kombinaciji s RDSS brtvenom folijom.
Za korištenje svakog brtvenog umetka, odbijte 5 mm od maksimalnog promjera snopa kabela D.
Jedan brtveni umetak RDSS-clip brtvi do 4 kabela. Ukoliko je potrebno brtviti više od 4 kabela, upotrijebite slijedeći dodatni brtveni umetak kako je prikazano crtežom.
RDSS-CLIP-45 BRTVENI UMETAK
Oznaka: RDSS-CLIP-45
Naziv: brtveni umetak RDSS-CLIP
Primjena: uz brtvenu foliju RDSS-45
Opis: ukoliko treba brtviti tri ili više kabela kroz jednu cijev, potrebno je koristiti RDSS brtveni umetak (clip) u kombinaciji s RDSS brtvenom folijom.
Za korištenje svakog brtvenog umetka, odbijte 5 mm od maksimalnog promjera snopa kabela D.
Jedan brtveni umetak RDSS-clip brtvi do 4 kabela. Ukoliko je potrebno brtviti više od 4 kabela, upotrijebite slijedeći dodatni brtveni umetak kako je prikazano crtežom.
RDSS-CLIP-75 BRTVENI UMETAK
Oznaka: RDSS-CLIP-75
Naziv: brtveni umetak RDSS-CLIP
Primjena: uz brtvenu foliju RDSS-60
Opis: ukoliko treba brtviti tri ili više kabela kroz jednu cijev, potrebno je koristiti RDSS brtveni umetak (clip) u kombinaciji s RDSS brtvenom folijom.
Za korištenje svakog brtvenog umetka, odbijte 5 mm od maksimalnog promjera snopa kabela D.
Jedan brtveni umetak RDSS-clip brtvi do 4 kabela. Ukoliko je potrebno brtviti više od 4 kabela, upotrijebite slijedeći dodatni brtveni umetak kako je prikazano crtežom.
RDSS-IT-16 UREĐAJ ZA NAPUHAVANJE BRTVENIH FOLIJA
Oznaka: RDSS-IT-16
Naziv: uređaj za napuhavanje brtvenih folija RDSS
Primjena: uz brtvenu foliju RDSS
Opis: uređaj za napuhavanje RDSS brtvenih folija opremljen je s ON/OFF ventilom i automatskim manometrom za praćenje tlaka.
Potrebne CO2 plinske ampule naručuju se odvojeno (potražite proizvod oznake E7512-0160).
REGULATOR SIGURNOSNI FH-1630-PIE-LGS
Proizvođač: TE Connectivity
Tip: FH-1630
Kataloški broj: FH-1630-PIE-LGS
Stalni tlak: 2 bar
Protok plina: 2 kg/h
Priključni navoj crijeva: R 3/8“ lijevi
Priključni navoj za bocu: W 21,8 x 1/14“ LH (DIN-Kombi)
Napomene:
- postavlja se između visokotlačnog crijeva i plinske boce
- ima integriran automatski prekidni ventil
Pakiranje: 1 kom
REGULATOR STALNOG TLAKA FH-1630-PIE-R1
Proizvođač: TE Connectivity
Tip: FH-1630
Kataloški broj: FH-1630-PIE-R1
Stalni tlak: 2 bar
Protok plina: max. 6 kg/h
Priključni navoj crijeva: R 3/8“ lijevi
Priključni navoj za bocu: W 21,8 x 1/14“ LH (DIN-Kombi)
Napomene:
- primjenjiv za propan i propan-butan plinske boce kapaciteta 5 kg ili 11 kg
- priključni navoj odgovara svim FH-1630 visokotlačnim crijevima
Pakiranje: 1 kom
