ODVODNIK PRENAPONA LVA-440B-AS

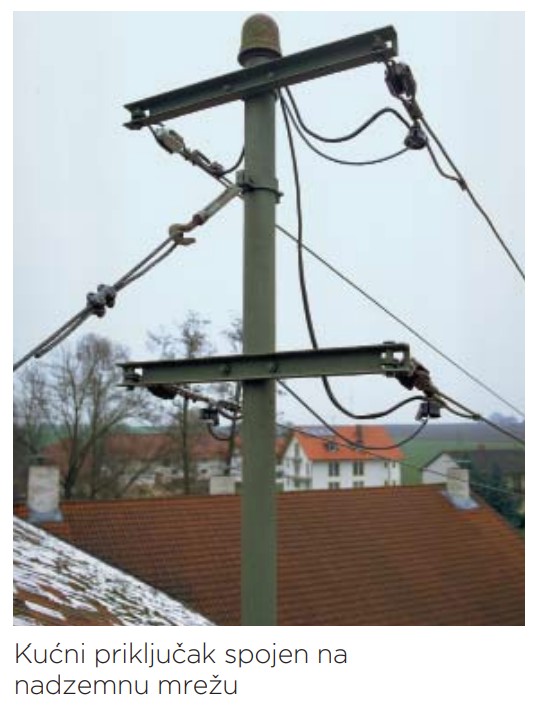

Niskonaponski metaloksidni odvodnik prenapona za primjenu u NN (nisko naponskim) nadzemnim ili podzemnim distibutivnim mrežama do 1 kV
Proizvođač: TE Connectivity
Tip: LVA
Kataloški broj: LVA-440B-AS
Trajni radni napon Uc [V] AC: 440
Nazivna odvodna struja In (8/20 µs) [kA]: 10
Maksimalna odvodna struja Imax (8/20 µs) [kA]: 40
Nazivna frekvencija [Hz]: 48-62
Tip priključka na mrežu: A (za izolirane mreže, SKS kabel)
Tip priključka za uzemljenje: S ( vodič za uzemljenje se priključuje na odvodnik pomoću "leptir" matice)
Klasa zaštite: klasa II
Primjena: za zaštitu NN (nisko naponskih) distrbucijskih mreža, potrošača u domaćinstvima, distributivnih transformatora i ostalih elemenata u mreži
Opis:
- pouzdano ograničava atmosferske ili sklopne prenapone na nisku vrijednost, čime štiti izolaciju distribucijskih mreža s pripadajućim potrošačima i ugrađenom opremom

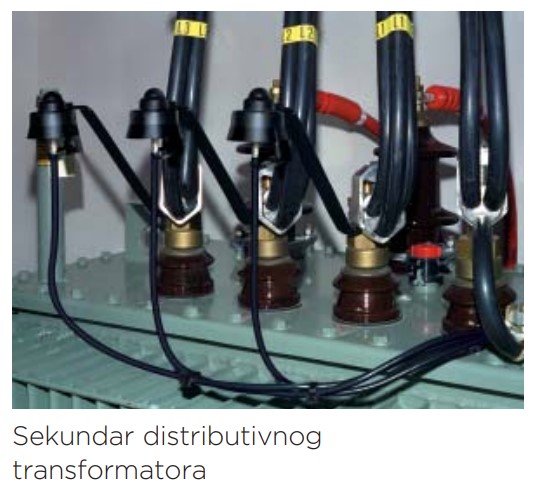

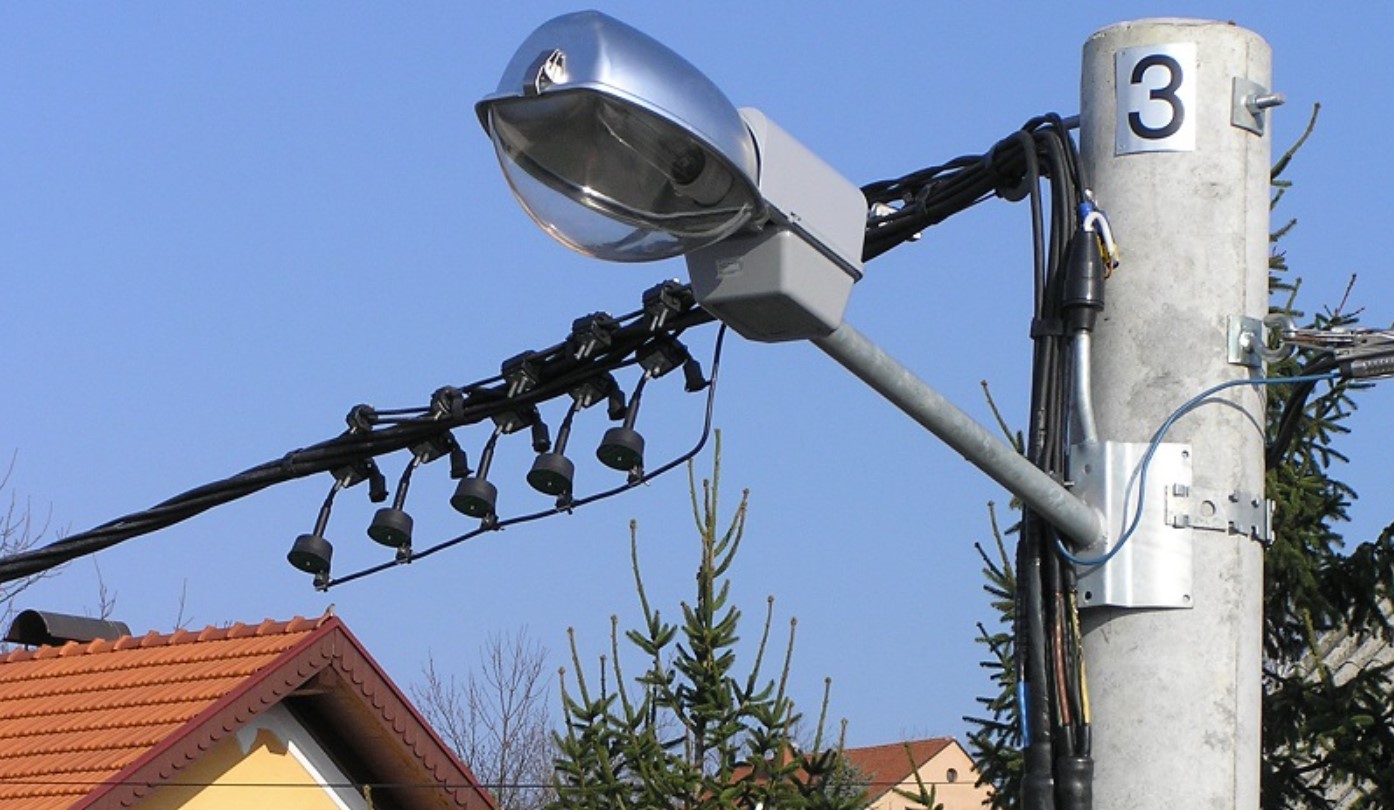

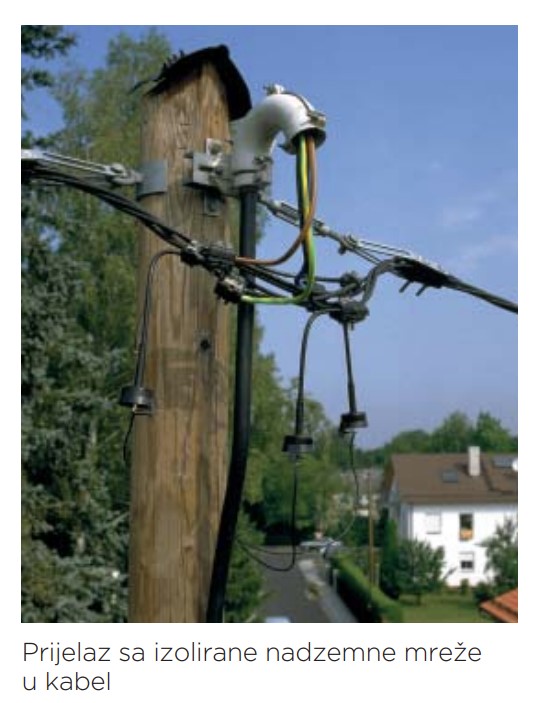

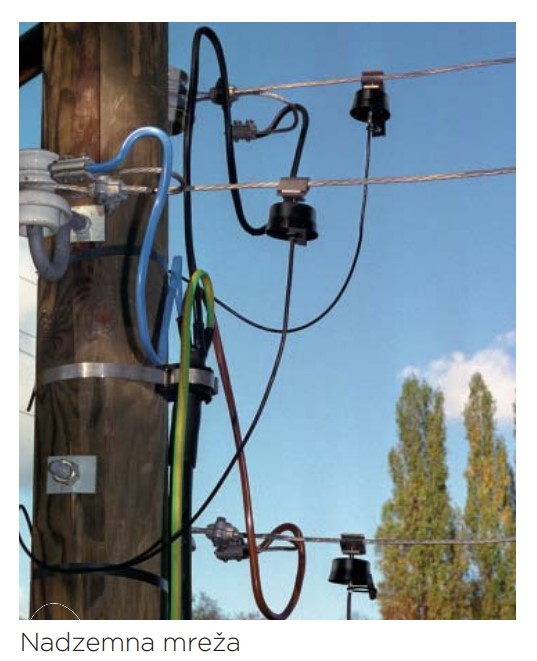

- posebno dizajnirani izolirani priključni adapteri omogućavaju ugradnju odvodnika u nadzemnim mrežama s izoliranim vodičima u snopu (SKS) kao i na provodne izolatore na sekundarnoj strani distributivnih transformatora
- ima vrlo kratko vrijeme odziva (obično < 100 ns) i može sigurno sprovesti impulse udarne struje do 100 kA oblika 4/10 µs
- nazivna struja odvoda oblika 8/20 µs je 10 kA
Napomene:
- ovaj odvodnik namijenjen je za ugradnju u izolirane izmjenične mreže i to između linijskog vodiča i zemlje
- nazivni napon mreže ne smije prelaziti nazivni napon odvodnika koji je naveden na natpisnoj pločici
- odvodnik je sposoban raditi i kod privremenih prenapona, kako je to označeno u njegovim tehničkim podacimma

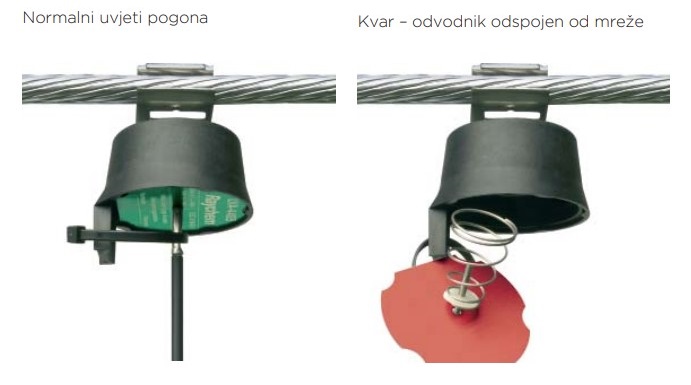

- ugrađena odvojna naprava odspaja odvodnik od mreže ako se pojavi preopterećenje uzrokovano npr. bliskim udarom groma ili nedopuštenim povećanjem napona u mreži
- u slučaju gore navedene pojave, zaštitna pločica na donjoj strani odvodnika iskoči iz svog ležišta i ostaje visiti na vodiču a spoj sa uzemljenjem pri tome ostaje u sigurnom položaju, odvodnik se zatim mora zamijeniti novim jer popravak nije moguć
- svi priključci na odvodniku su izrađeni od nehrđajućeg čelika pa se spajaju na aluminijski ili bakreni vodič bez problema s korozijom
Materijal: vodonepropusno i vatrousporavajuće polimerno kućište
Boja: crna
Temperaturno područje primjene [°C]: od -40 °C do +70 °C
Standardi: IEC 61643-1, EN 61643-11, IEC 60099-4

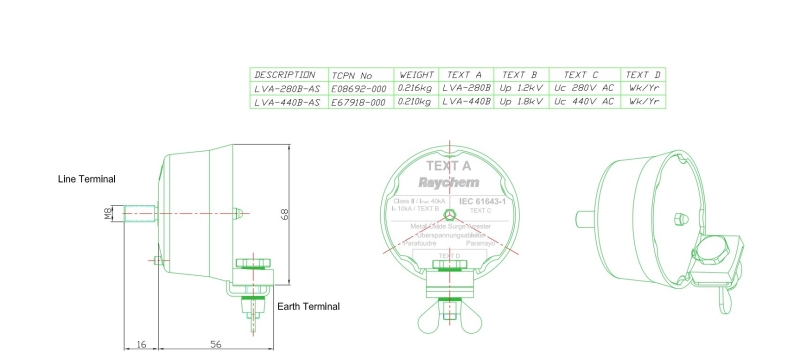

Dimenzije: 68x56
Masa: 0,21 kg
Pakiranje: 1 kom
Tehničke specifikacije:
