PLOČICA NATPISNA KA1-8121 1SFA616920R8121
NOSAČ NATPISNE PLOČICE KA1-8120 1SFA616920R8120
DRŽAČ BLOKOVA ZA MONTAŽU S PREDNJE STRANE MCBH5-00 5 ELEMENATA 1SFA611601R1100
DRŽAČ BLOKOVA ZA MONTAŽU S PREDNJE STRANE MCBH-00 3 ELEMENTA 1SFA611605R1100
GLAVA ZA SIGNALNE SVJETILJKE ML1-100G, ZELENA IP66 1SFA611400R1002
POKLOPAC SILIKONSKI IP67 ZA RAVNU TIPKU MA1-8052 1SFA611920R8052
KANAL PLASTIČNI PERFORIRANI 4/6 25x40 M051430000
Kanal plastični s vertikalnim otvorima
Proizvođač: ABB
Kataloški broj: M051430000
Boja: siva RAL7030
Materijal: termoplastika
Širina otvora: 4 mm
Dimenzija ŠxVxD [mm]: 25x40x2000
Masa: 0,327 kg/kom (15,70 kg/pak)
Pakiranje: 2/48 m
KONTAKTI POMOĆNI ZA AF09...AF96 1NO CA4-10 1SBN010110R1010
Proizvođač: ABB
Tip: CA4-10
Kataloški broj: 1SBN010110R1010
Broj polova NO: 1
Nazivna struja polova In [A]: 3 A
Priključna stezaljka polova: 0.75 - 2.5 mm2
Ugradnja: prednja
Primjena za: AF09/AF12/AF16/AF26/AF30/AF38/AF40/AF52/AF65/AF80/AF96/NF
Električka trajnost uklopa po satu AC-3: 1200
Mehanička trajnost uklopa po satu: 3600
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Masa: 14 g
Pakiranje: 1/10/720
KONTAKTI POMOĆNI ZA AF09...AF96 1NC CA4-01 1SBN010110R1001
Proizvođač: ABB
Tip: CA4-01
Kataloški broj: 1SBN010110R1001
Broj polova NC: 1
Nazivna struja polova In [A]: 3 A
Priključna stezaljka polova: 0.75 - 2.5 mm2
Ugradnja: prednja
Primjena za: AF09/AF12/AF16/AF26/AF30/AF38/AF40/AF52/AF65/AF80/AF96/NF
Električka trajnost uklopa po satu AC-3: 1200
Mehanička trajnost uklopa po satu: 3600
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Masa: 14 g
Pakiranje: 1/10/720
PODNOŽJE RELEJA UTIČNOG STANDARDNO CR-M4SS 1SVR405651R3000
Proizvođač: ABB
Tip: CR-M4SS
Kataloški broj: 1SVR405651R3000
Primjena: podnožje za utične releje CR-M
Priključak: vijčani
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 27x42,5x82
Masa: 70 g
Pakiranje: 10
BLOK KONTAKTNI MCB-10 1NO 1SFA611610R1001
BLOK KONTAKTNI MCB-01 1NC 1SFA611610R1010
RELEJ UTIČNI 24 V DC 2 PREKLOPNA KONTAKTA CR-P024DC2 1SVR405601R1000
Proizvođač: ABB
Tip: CR-P024DC2
Kataloški broj: 1SVR405601R1000
Broj polova NO: 2
Broj polova NC: 2
Nazivna struja polova In [A]: 8 A
Nazivni napon polova Un [V]: 250 V
Nazivni napon svitka Un [V]: 24VDC
Montaža: na podnožje CR-PSS
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 12,7x15,7x29
Masa: 14 g
Pakiranje: 10
OSIGURAČ AUTOMATSKI 6kA B 1p 10A SH201-B10 2CDS211001R0105
Proizvođač: ABB
Tip: SH201
Broj polova: 1
Karakteristika okidanja: B
Nazivna struja In [A]: 10 A
Nazivna kratkospojna moć: 6 kA
Nazivni napon Un [V]: 230/400 V AC, max. 60 V DC
Nazivna frekvencija: 50/60 Hz
Kataloški broj: 2CDS211001R0105
Priključna stezaljka: 1 – 25 mm2, max. 2 Nm
Ugradna širina: 17.5 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 20.000
Mehanička trajnost (op. c.): 20.000
Standardi: IEC/EN 60898-1
Težina: 125 g
Pakiranje: 10/120
OSIGURAČ AUTOMATSKI 6kA B 1p 16A SH201-B16 2CDS211001R0165
Proizvođač: ABB
Tip: SH201
Broj polova: 1
Karakteristika okidanja: B
Nazivna struja In [A]: 16 A
Nazivna kratkospojna moć: 6 kA
Nazivni napon Un [V]: 230/400 V AC, max. 60 V DC
Nazivna frekvencija: 50/60 Hz
Kataloški broj: 2CDS211001R0165
Priključna stezaljka: 1 – 25 mm2, max. 2 Nm
Ugradna širina: 17.5 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 20.000
Mehanička trajnost (op. c.): 20.000
Standardi: IEC/EN 60898-1
Težina: 125 g
Pakiranje: 10/120
OSIGURAČ AUTOMATSKI 6kA C 1p 10A SH201-C10 2CDS211001R0104
Proizvođač: ABB
Tip: SH201
Broj polova: 1
Karakteristika okidanja: C
Nazivna struja In [A]: 10 A
Nazivna kratkospojna moć: 6 kA
Nazivni napon Un [V]: 230/400 V AC, max. 60 V DC
Nazivna frekvencija: 50/60 Hz
Kataloški broj: 2CDS211001R0104
Priključna stezaljka: 1 – 25 mm2, max. 2 Nm
Ugradna širina: 17.5 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 20.000
Mehanička trajnost (op. c.): 20.000
Standardi: IEC/EN 60898-1
Težina: 125 g
Pakiranje: 10/120
OSIGURAČ AUTOMATSKI 6kA C 1p 16A SH201-C16 2CDS211001R0164
Proizvođač: ABB
Tip: SH201
Broj polova: 1
Karakteristika okidanja: C
Nazivna struja In [A]: 16 A
Nazivna kratkospojna moć: 6 kA
Nazivni napon Un [V]: 230/400 V AC, max. 60 V DC
Nazivna frekvencija: 50/60 Hz
Kataloški broj: 2CDS211001R0164
Priključna stezaljka: 1 – 25 mm2, max. 2 Nm
Ugradna širina: 17.5 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 20.000
Mehanička trajnost (op. c.): 20.000
Standardi: IEC/EN 60898-1
Težina: 125 g
Pakiranje: 10/120
BLOKADA GLJIVASTOG TIPKALA ŽUTA CA1-8053 1SFA619920R8053
KANAL PLASTIČNI PERFORIRANI 4/6 40x40 M051450000
Kanal plastični s vertikalnim otvorima
Proizvođač: ABB
Kataloški broj: M051450000
Boja: siva RAL7030
Materijal: termoplastika
Širina otvora: 4 mm
Dimenzija ŠxVxD [mm]: 40x40x2000
Masa: 0,40 kg/kom (12,00 kg/pak)
Pakiranje: 2/30 m
GLAVA TIPKALA ZA OBIČNA TIPKALA MP1-10R, CRVENA 1SFA611100R1001
GLAVA ZA SIGNALNE SVJETILJKE ML1-100R, CRVENA IP66 1SFA611400R1001
OSOVINA ZA KRATKE RUČICE ZA OT2...125F OXS6X250, fi 6 mm, D = 250 mm 1SCA101660R1001
Proizvođač: ABB
Tip: OXS6X250
Kataloški broj: 1SCA101660R1001
Primjena za: OT16...125F
Dimenzije ŠxVxD [mm]: 6x6x250
Masa: 60 g
Pakiranje: 10
GLAVA TIPKALA ZA SVJETLEĆA TIPKALA MP1-11R, CRVENA 1SFA611100R1101
OSIGURAČ AUTOMATSKI 6kA B 1p 6A SH201-B6 2CDS211001R0065
Proizvođač: ABB
Tip: SH201
Broj polova: 1
Karakteristika okidanja: B
Nazivna struja In [A]: 6 A
Nazivna kratkospojna moć: 6 kA
Nazivni napon Un [V]: 230/400 V AC, max. 60 V DC
Nazivna frekvencija: 50/60 Hz
Kataloški broj: 2CDS211001R0065
Priključna stezaljka: 1 – 25 mm2, max. 2 Nm
Ugradna širina: 17.5 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 20.000
Mehanička trajnost (op. c.): 20.000
Standardi: IEC/EN 60898-1
Težina: 125 g
Pakiranje: 10/120
OSIGURAČ AUTOMATSKI 6kA C 1p 6A SH201-C6 2CDS211001R0064
Proizvođač: ABB
Tip: SH201
Broj polova: 1
Karakteristika okidanja: C
Nazivna struja In [A]: 6 A
Nazivna kratkospojna moć: 6 kA
Nazivni napon Un [V]: 230/400 V AC, max. 60 V DC
Nazivna frekvencija: 50/60 Hz
Kataloški broj: 2CDS211001R0064
Priključna stezaljka: 1 – 25 mm2, max. 2 Nm
Ugradna širina: 17.5 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 20.000
Mehanička trajnost (op. c.): 20.000
Standardi: IEC/EN 60898-1
Težina: 125 g
Pakiranje: 10/120
GLAVA TIPKALA ZA OBIČNA TIPKALA MP1-10G, ZELENA 1SFA611100R1002
GLAVA TIPKALA ZA SVJETLEĆA TIPKALA MP1-11G, ZELENA 1SFA611100R1102
OSIGURAČ AUTOMATSKI 6kA B 1p 20A SH201-B20 2CDS211001R0205
Proizvođač: ABB
Tip: SH201
Broj polova: 1
Karakteristika okidanja: B
Nazivna struja In [A]: 20 A
Nazivna kratkospojna moć: 6 kA
Nazivni napon Un [V]: 230/400 V AC, max. 60 V DC
Nazivna frekvencija: 50/60 Hz
Kataloški broj: 2CDS211001R0205
Priključna stezaljka: 1 – 25 mm2, max. 2 Nm
Ugradna širina: 17.5 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 20.000
Mehanička trajnost (op. c.): 20.000
Standardi: IEC/EN 60898-1
Težina: 125 g
Pakiranje: 10/120
OSIGURAČ AUTOMATSKI 6kA C 1p 20A SH201-C20 2CDS211001R0204
Proizvođač: ABB
Tip: SH201
Broj polova: 1
Karakteristika okidanja: C
Nazivna struja In [A]: 20 A
Nazivna kratkospojna moć: 6 kA
Nazivni napon Un [V]: 230/400 V AC, max. 60 V DC
Nazivna frekvencija: 50/60 Hz
Kataloški broj: 2CDS211001R0204
Priključna stezaljka: 1 – 25 mm2, max. 2 Nm
Ugradna širina: 17.5 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 20.000
Mehanička trajnost (op. c.): 20.000
Standardi: IEC/EN 60898-1
Težina: 125 g
Pakiranje: 10/120
OSIGURAČ AUTOMATSKI 6kA B 1p 25A SH201-B25 2CDS211001R0255
Proizvođač: ABB
Tip: SH201
Broj polova: 1
Karakteristika okidanja: B
Nazivna struja In [A]: 25 A
Nazivna kratkospojna moć: 6 kA
Nazivni napon Un [V]: 230/400 V AC, max. 60 V DC
Nazivna frekvencija: 50/60 Hz
Kataloški broj: 2CDS211001R0255
Priključna stezaljka: 1 – 25 mm2, max. 2 Nm
Ugradna širina: 17.5 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 20.000
Mehanička trajnost (op. c.): 20.000
Standardi: IEC/EN 60898-1
Težina: 125 g
Pakiranje: 10/120
OSIGURAČ AUTOMATSKI 6kA C 1p 25A SH201-C25 2CDS211001R0254
Proizvođač: ABB
Tip: SH201
Broj polova: 1
Karakteristika okidanja: C
Nazivna struja In [A]: 25 A
Nazivna kratkospojna moć: 6 kA
Nazivni napon Un [V]: 230/400 V AC, max. 60 V DC
Nazivna frekvencija: 50/60 Hz
Kataloški broj: 2CDS211001R0254
Priključna stezaljka: 1 – 25 mm2, max. 2 Nm
Ugradna širina: 17.5 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 20.000
Mehanička trajnost (op. c.): 20.000
Standardi: IEC/EN 60898-1
Težina: 125 g
Pakiranje: 10/120
OSIGURAČ AUTOMATSKI 6kA B 1p 32A SH201-B32 2CDS211001R0325
Proizvođač: ABB
Tip: SH201
Broj polova: 1
Karakteristika okidanja: B
Nazivna struja In [A]: 32 A
Nazivna kratkospojna moć: 6 kA
Nazivni napon Un [V]: 230/400 V AC, max. 60 V DC
Nazivna frekvencija: 50/60 Hz
Kataloški broj: 2CDS211001R0325
Priključna stezaljka: 1 – 25 mm2, max. 2 Nm
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 10.000
Mehanička trajnost (op. c.): 20.000
Standardi: IEC/EN 60898-1
Težina: 125 g
Pakiranje: 10/120
OSIGURAČ AUTOMATSKI 6kA C 1p 32A SH201-C32 2CDS211001R0324
Proizvođač: ABB
Tip: SH201
Broj polova: 1
Karakteristika okidanja: C
Nazivna struja In [A]: 32 A
Nazivna kratkospojna moć: 6 kA
Nazivni napon Un [V]: 230/400 V AC, max. 60 V DC
Nazivna frekvencija: 50/60 Hz
Kataloški broj: 2CDS211001R0324
Priključna stezaljka: 1 – 25 mm2, max. 2 Nm
Ugradna širina: 17.5 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 10.000
Mehanička trajnost (op. c.): 20.000
Standardi: IEC/EN 60898-1
Težina: 125 g
Pakiranje: 10/120
KANAL PLASTIČNI PERFORIRANI 4/6 25x60 M051630000
Kanal plastični s vertikalnim otvorima
Proizvođač: ABB
Kataloški broj: M051630000
Boja: siva RAL7030
Materijal: termoplastika
Širina otvora: 4 mm
Dimenzija ŠxVxD [mm]: 25x60x2000
Masa: 0,422 kg/kom (14,35 kg/pak)
Pakiranje: 2/34 m
TIPKALO CP1-10G-10 , 1NO, ZELENA TIPKA 1SFA619100R1012
TIPKALO CP1-10Y-10 , 1NO, ŽUTA TIPKA 1SFA619100R1013
TIPKALO CP1-10L-10 , 1NO, PLAVA TIPKA 1SFA619100R1014
TIPKALO CP1-10B-10 , 1NO, CRNA TIPKA 1SFA619100R1016
TIPKALO CP1-10R-01 , 1NC, CRVENA TIPKA 1SFA619100R1041
GLAVA ZA IZBORNE PREKLOPKE S 2 POLOŽAJA M2SS1-10B CRNA S DRŽANJEM 1SFA611200R1006
GLAVA ZA IZBORNE PREKLOPKE S 3 POLOŽAJA M3SS1-10B CRNA S DRŽANJEM 1SFA611210R1006
KANAL PLASTIČNI PERFORIRANI 4/6 40x60 M051650000
Kanal plastični s vertikalnim otvorima
Proizvođač: ABB
Kataloški broj: M051650000
Boja: siva RAL7030
Materijal: termoplastika
Širina otvora: 4 mm
Dimenzija ŠxVxD [mm]: 40x60x2000
Masa: 0,486 kg/kom (10,70 kg/pak)
Pakiranje: 2/22 m
OSIGURAČ AUTOMATSKI 10kA B 1p 10A S201-B10 2CDS251001R0105
Proizvođač: ABB
Tip: S201
Broj polova: 1
Karakteristika okidanja: B
Nazivna struja In [A]: 10 A
Nazivna kratkospojna moć: 10 kA
Nazivni napon Un [V]: 230 V AC, max. 60 V DC
Nazivna frekvencija: 50/60 Hz
Kataloški broj: 2CDS251001R0105
Priključna stezaljka: 1 – 25 mm2, max. 2.8 Nm
Ugradna širina: 17.5 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 20.000
Mehanička trajnost (op. c.): 20.000
Standardi: IEC/EN 60947-2
Težina: 125 g
Pakiranje: 10/120

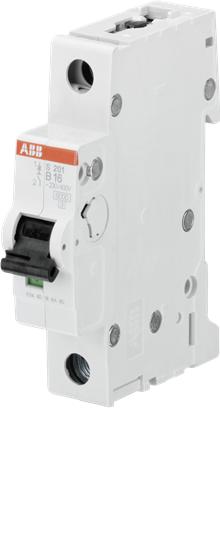

OSIGURAČ AUTOMATSKI 10kA B 1p 16A S201-B16 2CDS251001R1165
Proizvođač: ABB
Tip: S201
Broj polova: 1
Karakteristika okidanja: B
Nazivna struja In [A]: 16 A
Nazivna kratkospojna moć: 10 kA
Nazivni napon Un [V]: 230 V AC, max. 60 V DC
Nazivna frekvencija: 50/60 Hz
Kataloški broj: 2CDS251001R1165
Priključna stezaljka: 1 – 25 mm2, max. 2.8 Nm
Ugradna širina: 17.5 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 20.000
Mehanička trajnost (op. c.): 20.000
Standardi: IEC/EN 60947-2
Težina: 125 g
Pakiranje: 10/120
KONTAKT POMOĆNI ZA B6/B7 1NO+1NC CAF6-11 M GJL1201330R0003
Proizvođač: ABB
Tip: CAF6-11M
Kataloški broj: GJL1201330R0003
Broj polova NO: 1
Broj polova NC: 1
Nazivna struja polova In [A]: 6 A
Priključna stezaljka polova: 1 - 2.5 mm2
Ugradnja: prednja
Primjena za: B6-/B7-30-10/BC6/BC7-30-10/VB6/VB7/VBC7/VB6A/VB7A/VBC6A/VBC7A
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 47.5x29x26.5
Masa: 20 g
Pakiranje: 10
OSIGURAČ AUTOMATSKI 10kA C 1p 10A S201-C10 2CDS251001R0104
Proizvođač: ABB
Tip: S201
Broj polova: 1
Karakteristika okidanja: C
Nazivna struja In [A]: 10 A
Nazivna kratkospojna moć: 10 kA
Nazivni napon Un [V]: 230 V AC, max. 60 V DC
Nazivna frekvencija: 50/60 Hz
Kataloški broj: 2CDS251001R0104
Priključna stezaljka: 1 – 25 mm2, max. 2.8 Nm
Ugradna širina: 17.5 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 20.000
Mehanička trajnost (op. c.): 20.000
Standardi: IEC/EN 60947-2
Težina: 125 g
Pakiranje: 10/120

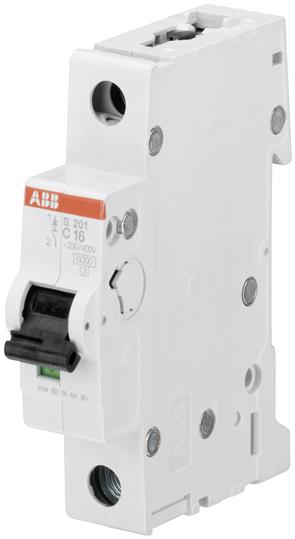

OSIGURAČ AUTOMATSKI 10kA C 1p 16A S201-C16 2CDS251001R0164
Proizvođač: ABB
Tip: S201
Broj polova: 1
Karakteristika okidanja: C
Nazivna struja In [A]: 16 A
Nazivna kratkospojna moć: 10 kA
Nazivni napon Un [V]: 230 V AC, max. 60 V DC
Nazivna frekvencija: 50/60 Hz
Kataloški broj: 2CDS251001R0164
Priključna stezaljka: 1 – 25 mm2, max. 2.8 Nm
Ugradna širina: 17.5 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 20.000
Mehanička trajnost (op. c.): 20.000
Standardi: IEC/EN 60947-2
Težina: 125 g
Pakiranje: 10/120
OSIGURAČ AUTOMATSKI 6kA B 1p 40A SH201-B40 2CDS211001R0405
Proizvođač: ABB
Tip: SH201
Broj polova: 1
Karakteristika okidanja: B
Nazivna struja In [A]: 40 A
Nazivna kratkospojna moć: 6 kA
Nazivni napon Un [V]: 230/400 V AC, max. 60 V DC
Nazivna frekvencija: 50/60 Hz
Kataloški broj: 2CDS211001R0405
Priključna stezaljka: 1 – 25 mm2, max. 2 Nm
Ugradna širina: 17.5 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 10.000
Mehanička trajnost (op. c.): 20.000
Standardi: IEC/EN 60898-1
Težina: 125 g
Pakiranje: 10/120
