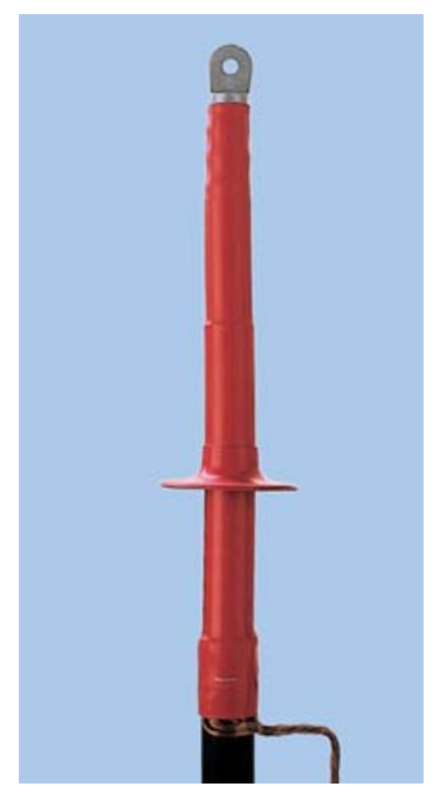

Toploskupljajući kabelski završetak za srednjenaponski kabel, za unutarnju primjenu, bez stopica
Proizvođač: TE Connectivity
Kataloški broj: IXSU-F5131
Presjek vodiča [mm²]: 70 - 240
Nazivni napon [kV]: 12,7/22 (24)
Opis:
- završeci tipa IXSU-F/OXSU-F sadrže specijalno formuliranu masu za kontrolu el. polja baziranu na dugogodišnjim iskustvima s Raychem tehnologijom
  poluvodljivih keramičkih materijala
- sustav kontrole el. polja baziran na ZnO materijalima integriran je kao obloga u toploskupljajućim izolacijskim cijevima
- ovaj sustav kontrole el. polja popunjava sve neravnine, spaja se na izolaciju i pruža izvrsna električna svojstva
- odgovara za sve tipove stopica za prešanje kao i vijčanih stopica
Standardi: IEC 60502-4, CENELEC HD 629.1, IEEE-48
Napomena: kabelske stopice nisu u kompletu
Pakiranje: 1 set  (sadrži komplet od 3 komada) prikaži više...

Toploskupljajući kabelski završetak za srednjenaponski kabel, za unutarnju primjenu, bez stopica
Proizvođač: TE Connectivity
Kataloški broj: IXSU-F7131
Presjek vodiča [mm²]: 50 - 120
Nazivni napon [kV]: 20,8/36 (42)
Opis:
- završeci tipa IXSU-F/OXSU-F sadrže specijalno formuliranu masu za kontrolu el. polja baziranu na dugogodišnjim iskustvima s Raychem tehnologijom
  poluvodljivih keramičkih materijala
- sustav kontrole el. polja baziran na ZnO materijalima integriran je kao obloga u toploskupljajućim izolacijskim cijevima
- ovaj sustav kontrole el. polja popunjava sve neravnine, spaja se na izolaciju i pruža izvrsna električna svojstva
- odgovara za sve tipove stopica za prešanje kao i vijčanih stopica
Standardi: IEC 60502-4, CENELEC HD 629.1, IEEE-48
Napomena: kabelske stopice nisu u kompletu
Pakiranje: 1 set  (sadrži komplet od 3 komada) prikaži više...

Toploskupljajući kabelski završetak za srednjenaponski kabel, za unutarnju primjenu, bez stopica
Proizvođač: TE Connectivity
Kataloški broj: IXSU-F7141
Presjek vodiča [mm²]: 120 - 300
Nazivni napon [kV]: 20,8/36 (42)
Opis:
- završeci tipa IXSU-F/OXSU-F sadrže specijalno formuliranu masu za kontrolu el. polja baziranu na dugogodišnjim iskustvima s Raychem tehnologijom
  poluvodljivih keramičkih materijala
- sustav kontrole el. polja baziran na ZnO materijalima integriran je kao obloga u toploskupljajućim izolacijskim cijevima
- ovaj sustav kontrole el. polja popunjava sve neravnine, spaja se na izolaciju i pruža izvrsna električna svojstva
- odgovara za sve tipove stopica za prešanje kao i vijčanih stopica
Standardi: IEC 60502-4, CENELEC HD 629.1, IEEE-48
Napomena: kabelske stopice nisu u kompletu
Pakiranje: 1 set  (sadrži komplet od 3 komada) prikaži više...

Toploskupljajući kabelski završetak za srednjenaponski kabel, za vanjsku primjenu, bez stopica
Proizvođač: TE Connectivity
Kataloški broj: OXSU-F5131
Presjek vodiča [mm²]: 70 - 240
Nazivni napon [kV]: 12,7/22 (24)
Opis:
- završeci tipa IXSU-F/OXSU-F sadrže specijalno formuliranu masu za kontrolu el. polja baziranu na dugogodišnjim iskustvima s Raychem tehnologijom
  poluvodljivih keramičkih materijala
- sustav kontrole el. polja baziran na ZnO materijalima integriran je kao obloga u toploskupljajućim izolacijskim cijevima
- ovaj sustav kontrole el. polja popunjava sve neravnine, spaja se na izolaciju i pruža izvrsna električna svojstva
- odgovara za sve tipove stopica za prešanje kao i vijčanih stopica
Standardi: IEC 60502-4, CENELEC HD 629.1, IEEE-48
Napomena: kabelske stopice nisu u kompletu
Pakiranje: 1 set  (sadrži komplet od 3 komada) prikaži više...

Toploskupljajući kabelski završetak za srednjenaponski kabel, za vanjsku primjenu, bez stopica
Proizvođač: TE Connectivity
Kataloški broj: OXSU-F7131
Presjek vodiča [mm²]: 50 - 120
Nazivni napon [kV]: 20,8/36 (42)
Opis:
- završeci tipa IXSU-F/OXSU-F sadrže specijalno formuliranu masu za kontrolu el. polja baziranu na dugogodišnjim iskustvima s Raychem tehnologijom
  poluvodljivih keramičkih materijala
- sustav kontrole el. polja baziran na ZnO materijalima integriran je kao obloga u toploskupljajućim izolacijskim cijevima
- ovaj sustav kontrole el. polja popunjava sve neravnine, spaja se na izolaciju i pruža izvrsna električna svojstva
- odgovara za sve tipove stopica za prešanje kao i vijčanih stopica
Standardi: IEC 60502-4, CENELEC HD 629.1, IEEE-48
Napomena: kabelske stopice nisu u kompletu
Pakiranje: 1 set  (sadrži komplet od 3 komada)
prikaži više...

Toploskupljajući kabelski završetak za srednjenaponski kabel, za vanjsku primjenu, bez stopica
Proizvođač: TE Connectivity
Kataloški broj: OXSU-F7141
Presjek vodiča [mm²]: 120 - 300
Nazivni napon [kV]: 20,8/36 (42)
Opis:
- završeci tipa IXSU-F/OXSU-F sadrže specijalno formuliranu masu za kontrolu el. polja baziranu na dugogodišnjim iskustvima s Raychem tehnologijom
  poluvodljivih keramičkih materijala
- sustav kontrole el. polja baziran na ZnO materijalima integriran je kao obloga u toploskupljajućim izolacijskim cijevima
- ovaj sustav kontrole el. polja popunjava sve neravnine, spaja se na izolaciju i pruža izvrsna električna svojstva
- odgovara za sve tipove stopica za prešanje kao i vijčanih stopica
Standardi: IEC 60502-4, CENELEC HD 629.1, IEEE-48
Napomena: kabelske stopice nisu u kompletu
Pakiranje: 1 set  (sadrži komplet od 3 komada)

prikaži više...

Oznaka: POLT-12C/1XI (završetak bez stopica)
Za presjeke vodiča: od 25 do 95 mm2
Proizvođač: TE Connectivity - Energy (ex Tyco Electronics Raychem)
Naziv: unutarnji kabelski završetak za 1-žilne ekranizirane plastične kabele, Uo/U = 6/10 (12) kV
Primjena: za završetak kabela prema gornjem opisu, kao npr. N(A)2XS(F)2Y (XHE 49(-A)), AHXAMK-W i sl.
Opis: žice električne zaštite ili pletenica za uzemljenje presaviju se preko vanjskog plašta kabela i utope u crveno brtveno ljepilo. Na mjestu prekida zaslona izolacije omota se kratka žuta traka. Preko izolacije žile a između vanjskog plašta i stopice postavi se izolacijska cijev, otporna na stvaranje tragova, iznutra oslojena metaloksidnom oblogom za kontrolu električnog polja. Kod grijanja cijev se skuplja, a obloga se topi te brtvi na vanjskom plaštu i kabelskoj stopici.

Napomena: kabelske stopice nisu u kompletu već se moraju se naručiti posebno. Isto vrijedi i za pribor za bezlemno spajanja uzemljenja.

Dimenzije pojedinog kabelskog završetka dostupne su na upit.

prikaži više...

Oznaka: POLT-12D/1XI (završetak bez stopica)
Za presjeke vodiča: od 95 do 240 mm2
Proizvođač: TE Connectivity - Energy (ex Tyco Electronics Raychem)
Naziv: unutarnji kabelski završetak za 1-žilne ekranizirane plastične kabele, Uo/U = 6/10 (12) kV
Primjena: za završetak kabela prema gornjem opisu, kao npr. N(A)2XS(F)2Y (XHE 49(-A)), AHXAMK-W i sl.
Opis: žice električne zaštite ili pletenica za uzemljenje presaviju se preko vanjskog plašta kabela i utope u crveno brtveno ljepilo. Na mjestu prekida zaslona izolacije omota se kratka žuta traka. Preko izolacije žile a između vanjskog plašta i stopice postavi se izolacijska cijev, otporna na stvaranje tragova, iznutra oslojena metaloksidnom oblogom za kontrolu električnog polja. Kod grijanja cijev se skuplja, a obloga se topi te brtvi na vanjskom plaštu i kabelskoj stopici.

Napomena: kabelske stopice nisu u kompletu već se moraju se naručiti posebno. Isto vrijedi i za pribor za bezlemno spajanja uzemljenja.

Dimenzije pojedinog kabelskog završetka dostupne su na upit.

prikaži više...

Oznaka: POLT-24C/1XI (završetak bez stopica)
Za presjeke vodiča: od 25 do 70 mm2
Proizvođač: TE Connectivity - Energy (ex Tyco Electronics Raychem)
Naziv: unutarnji kabelski završetak za 1-žilne ekranizirane plastične kabele, Uo/U = 12/20 (24) kV
Primjena: za završetak kabela prema gornjem opisu, kao npr. N(A)2XS(F)2Y (XHE 49(-A)), AHXAMK-W i sl.
Opis: žice električne zaštite ili pletenica za uzemljenje presaviju se preko vanjskog plašta kabela i utope u crveno brtveno ljepilo. Na mjestu prekida zaslona izolacije omota se kratka žuta traka. Preko izolacije žile a između vanjskog plašta i stopice postavi se izolacijska cijev, otporna na stvaranje tragova, iznutra oslojena metaloksidnom oblogom za kontrolu električnog polja. Kod grijanja cijev se skuplja, a obloga se topi te brtvi na vanjskom plaštu i kabelskoj stopici.

Napomena: kabelske stopice nisu u kompletu već se moraju se naručiti posebno. Isto vrijedi i za pribor za bezlemno spajanja uzemljenja.

Dimenzije pojedinog kabelskog završetka dostupne su na upit.

prikaži više...

Oznaka: POLT-24C/1XO (završetak bez stopica)
Za presjeke vodiča: od 25 do 70 mm2
Proizvođač: TE Connectivity - Energy (ex Tyco Electronics Raychem)
Naziv: vanjski kabelski završetak za 1-žilne ekranizirane plastične kabele, Uo/U = 12/20 (24) kV
Primjena: za završetak kabela prema gornjem opisu, kao npr. N(A)2XS(F)2Y (XHE 49(-A)), AHXAMK-W i sl.
Opis: žice električne zaštite ili pletenica za uzemljenje presaviju se preko vanjskog plašta kabela i utope u crveno brtveno ljepilo. Na mjestu prekida zaslona izolacije omota se kratka žuta traka. Preko izolacije žile a između vanjskog plašta i stopice postavi se izolacijska cijev, otporna na stvaranje tragova, iznutra oslojena metaloksidnom oblogom za kontrolu električnog polja. Preko žila se ugrađuju izolacijski šeširići. Kod grijanja cijev se skuplja, a obloga se topi te brtvi na vanjskom plaštu i kabelskoj stopici.

Napomena: kabelske stopice nisu u kompletu već se moraju se naručiti posebno. Isto vrijedi i za pribor za bezlemno spajanja uzemljenja.

Dimenzije pojedinog kabelskog završetka dostupne su na upit.

prikaži više...

Oznaka: POLT-24D/1XI (završetak bez stopica)
Za presjeke vodiča: od 70 do 240 mm2
Proizvođač: TE Connectivity - Energy (ex Tyco Electronics Raychem)
Naziv: unutarnji kabelski završetak za 1-žilne ekranizirane plastične kabele, Uo/U = 12/20 (24) kV
Primjena: za završetak kabela prema gornjem opisu, kao npr. N(A)2XS(F)2Y (XHE 49(-A)), AHXAMK-W i sl.
Opis: žice električne zaštite ili pletenica za uzemljenje presaviju se preko vanjskog plašta kabela i utope u crveno brtveno ljepilo. Na mjestu prekida zaslona izolacije omota se kratka žuta traka. Preko izolacije žile a između vanjskog plašta i stopice postavi se izolacijska cijev, otporna na stvaranje tragova, iznutra oslojena metaloksidnom oblogom za kontrolu električnog polja. Kod grijanja cijev se skuplja, a obloga se topi te brtvi na vanjskom plaštu i kabelskoj stopici.

Napomena: kabelske stopice nisu u kompletu već se moraju se naručiti posebno. Isto vrijedi i za pribor za bezlemno spajanja uzemljenja.

Dimenzije pojedinog kabelskog završetka dostupne su na upit.

prikaži više...

Oznaka: POLT-24D/1XO (završetak bez stopica)
Za presjeke vodiča: od 70 do 240 mm2
Proizvođač: TE Connectivity - Energy (ex Tyco Electronics Raychem)
Naziv: vanjski kabelski završetak za 1-žilne ekranizirane plastične kabele, Uo/U = 12/20 (24) kV
Primjena: za završetak kabela prema gornjem opisu, kao npr. N(A)2XS(F)2Y (XHE 49(-A)), AHXAMK-W i sl.
Opis: žice električne zaštite ili pletenica za uzemljenje presaviju se preko vanjskog plašta kabela i utope u crveno brtveno ljepilo. Na mjestu prekida zaslona izolacije omota se kratka žuta traka. Preko izolacije žile a između vanjskog plašta i stopice postavi se izolacijska cijev, otporna na stvaranje tragova, iznutra oslojena metaloksidnom oblogom za kontrolu električnog polja. Preko žila se ugrađuju izolacijski šeširići. Kod grijanja cijev se skuplja, a obloga se topi te brtvi na vanjskom plaštu i kabelskoj stopici.

Napomena: kabelske stopice nisu u kompletu već se moraju se naručiti posebno. Isto vrijedi i za pribor za bezlemno spajanja uzemljenja.

Dimenzije pojedinog kabelskog završetka dostupne su na upit.

prikaži više...

Oznaka: POLT-24E/1XI (završetak bez stopica)
Za presjeke vodiča: od 185 do 400 mm2
Proizvođač: TE Connectivity - Energy (ex Tyco Electronics Raychem)
Naziv: unutarnji kabelski završetak za 1-žilne ekranizirane plastične kabele, Uo/U = 12/20 (24) kV
Primjena: za završetak kabela prema gornjem opisu, kao npr. N(A)2XS(F)2Y (XHE 49(-A)), AHXAMK-W i sl.
Opis: žice električne zaštite ili pletenica za uzemljenje presaviju se preko vanjskog plašta kabela i utope u crveno brtveno ljepilo. Na mjestu prekida zaslona izolacije omota se kratka žuta traka. Preko izolacije žile a između vanjskog plašta i stopice postavi se izolacijska cijev, otporna na stvaranje tragova, iznutra oslojena metaloksidnom oblogom za kontrolu električnog polja. Kod grijanja cijev se skuplja, a obloga se topi te brtvi na vanjskom plaštu i kabelskoj stopici.

Napomena: kabelske stopice nisu u kompletu već se moraju se naručiti posebno. Isto vrijedi i za pribor za bezlemno spajanja uzemljenja.

Dimenzije pojedinog kabelskog završetka dostupne su na upit.

prikaži više...

Oznaka: POLT-24E/1XO (završetak bez stopica)
Za presjeke vodiča: od 185 do 400 mm2
Proizvođač: TE Connectivity - Energy (ex Tyco Electronics Raychem)
Naziv: vanjski kabelski završetak za 1-žilne ekranizirane plastične kabele, Uo/U = 12/20 (24) kV
Primjena: za završetak kabela prema gornjem opisu, kao npr. N(A)2XS(F)2Y (XHE 49(-A)), AHXAMK-W i sl.
Opis: žice električne zaštite ili pletenica za uzemljenje presaviju se preko vanjskog plašta kabela i utope u crveno brtveno ljepilo. Na mjestu prekida zaslona izolacije omota se kratka žuta traka. Preko izolacije žile a između vanjskog plašta i stopice postavi se izolacijska cijev, otporna na stvaranje tragova, iznutra oslojena metaloksidnom oblogom za kontrolu električnog polja. Preko žila se ugrađuju izolacijski šeširići. Kod grijanja cijev se skuplja, a obloga se topi te brtvi na vanjskom plaštu i kabelskoj stopici.

Napomena: kabelske stopice nisu u kompletu već se moraju se naručiti posebno. Isto vrijedi i za pribor za bezlemno spajanja uzemljenja.

Dimenzije pojedinog kabelskog završetka dostupne su na upit.

prikaži više...

Oznaka: POLT-42D/1XI (završetak bez stopica)
Za presjeke vodiča: od 50 do 120 mm2
Proizvođač: TE Connectivity - Energy (ex Tyco Electronics Raychem)
Naziv: unutarnji kabelski završetak za 1-žilne ekranizirane plastične kabele, Uo/U = 20/36 (42) kV
Primjena: za završetak kabela prema gornjem opisu, kao npr. N(A)2XS(F)2Y (XHE 49(-A)), AHXAMK-W i sl.
Opis: žice električne zaštite ili pletenica za uzemljenje presaviju se preko vanjskog plašta kabela i utope u crveno brtveno ljepilo. Na mjestu prekida zaslona izolacije omota se kratka žuta traka. Preko izolacije žile a između vanjskog plašta i stopice postavi se izolacijska cijev, otporna na stvaranje tragova, iznutra oslojena metaloksidnom oblogom za kontrolu električnog polja. Kod grijanja cijev se skuplja, a obloga se topi te brtvi na vanjskom plaštu i kabelskoj stopici.

Napomena: kabelske stopice nisu u kompletu već se moraju se naručiti posebno. Isto vrijedi i za pribor za bezlemno spajanja uzemljenja.

Dimenzije pojedinog kabelskog završetka dostupne su na upit.

prikaži više...

Oznaka: POLT-42D/1XO (završetak bez stopica)
Za presjeke vodiča: od 50 do 120 mm2
Proizvođač: TE Connectivity - Energy (ex Tyco Electronics Raychem)
Naziv: vanjski kabelski završetak za 1-žilne ekranizirane plastične kabele, Uo/U = 20/36 (42) kV
Primjena: za završetak kabela prema gornjem opisu, kao npr. N(A)2XS(F)2Y (XHE 49(-A)), AHXAMK-W i sl.
Opis: žice električne zaštite ili pletenica za uzemljenje presaviju se preko vanjskog plašta kabela i utope u crveno brtveno ljepilo. Na mjestu prekida zaslona izolacije omota se kratka žuta traka. Preko izolacije žile a između vanjskog plašta i stopice postavi se izolacijska cijev, otporna na stvaranje tragova, iznutra oslojena metaloksidnom oblogom za kontrolu električnog polja. Kod grijanja cijev se skuplja, a obloga se topi te brtvi na vanjskom plaštu i kabelskoj stopici.

Napomena: kabelske stopice nisu u kompletu već se moraju se naručiti posebno. Isto vrijedi i za pribor za bezlemno spajanja uzemljenja.

Dimenzije pojedinog kabelskog završetka dostupne su na upit.

prikaži više...

Oznaka: POLT-42E/1XI (završetak bez stopica)
Za presjeke vodiča: od 150 do 300 mm2
Proizvođač: TE Connectivity - Energy (ex Tyco Electronics Raychem)
Naziv: unutarnji kabelski završetak za 1-žilne ekranizirane plastične kabele, Uo/U = 20/36 (42) kV
Primjena: za završetak kabela prema gornjem opisu, kao npr. N(A)2XS(F)2Y (XHE 49(-A)), AHXAMK-W i sl.
Opis: žice električne zaštite ili pletenica za uzemljenje presaviju se preko vanjskog plašta kabela i utope u crveno brtveno ljepilo. Na mjestu prekida zaslona izolacije omota se kratka žuta traka. Preko izolacije žile a između vanjskog plašta i stopice postavi se izolacijska cijev, otporna na stvaranje tragova, iznutra oslojena metaloksidnom oblogom za kontrolu električnog polja. Kod grijanja cijev se skuplja, a obloga se topi te brtvi na vanjskom plaštu i kabelskoj stopici.

Napomena: kabelske stopice nisu u kompletu već se moraju se naručiti posebno. Isto vrijedi i za pribor za bezlemno spajanja uzemljenja.

Dimenzije pojedinog kabelskog završetka dostupne su na upit.

prikaži više...

Oznaka: POLT-42E/1XO (završetak bez stopica)
Za presjeke vodiča: od 150 do 300 mm2
Proizvođač: TE Connectivity - Energy (ex Tyco Electronics Raychem)
Naziv: vanjski kabelski završetak za 1-žilne ekranizirane plastične kabele, Uo/U = 20/36 (42) kV
Primjena: za završetak kabela prema gornjem opisu, kao npr. N(A)2XS(F)2Y (XHE 49(-A)), AHXAMK-W i sl.
Opis: žice električne zaštite ili pletenica za uzemljenje presaviju se preko vanjskog plašta kabela i utope u crveno brtveno ljepilo. Na mjestu prekida zaslona izolacije omota se kratka žuta traka. Preko izolacije žile a između vanjskog plašta i stopice postavi se izolacijska cijev, otporna na stvaranje tragova, iznutra oslojena metaloksidnom oblogom za kontrolu električnog polja. Kod grijanja cijev se skuplja, a obloga se topi te brtvi na vanjskom plaštu i kabelskoj stopici.

Napomena: kabelske stopice nisu u kompletu već se moraju se naručiti posebno. Isto vrijedi i za pribor za bezlemno spajanja uzemljenja.

Dimenzije pojedinog kabelskog završetka dostupne su na upit.

prikaži više...
