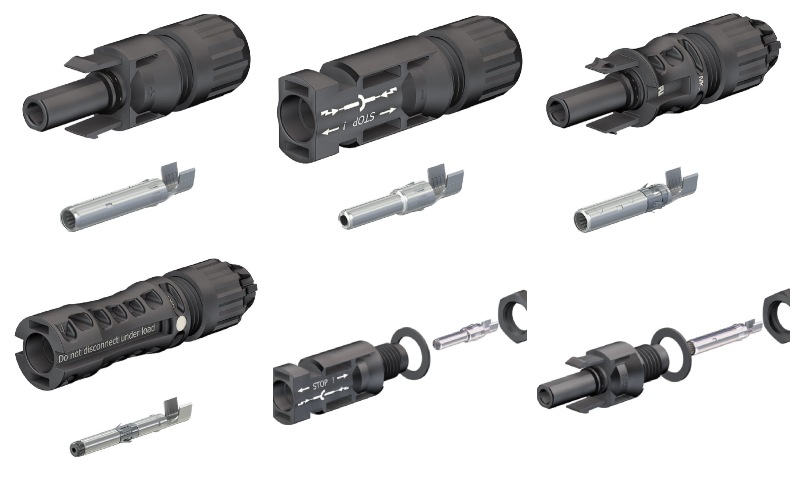

SPOJNICE I KONEKTORI ZA FOTONPONSKE SUSTAVE
SPOJNICA MC4-EVO2 MUŠKA 4-6mm2 1500 VDC 32.0087P0001-UR/32.0317P0001
Spojnica - konektor - priključak za spajanje vodiča i povezivanje fotonaponskih panela u fotonaponskim (solarnim) sustavima
Proizvođač: STÄUBLI
Tip: MC4-EVO 2
Kataloški broj: 32.0087P0001-UR PV-KST4-EVO 2/6I-UR
Nazivni napon Un [V] DC: 1500
Nazivna struja In [A]: 45 (53 A maksimalno)
Presjek vodiča [mm2]: 4 - 6
Vanjski promjer vodiča [mm]: 4,7 - 6,4
Stupanj zaštite: IP68 (1 m, 1 h) / IP65
Temperaturno područje primjene [°C]: -40 °C do +85 °C
Otpornost na vatru po UL 94: V0
UV otpornost: da
Materijal: tijelo od PA/PC, kontakti od pokositrenog bakra
Boja: crna
Dimenzije [mm]: 18,8x71,4
Napomene: MC4 EVO 2 spojnice su dizajnirane za rad na većem naponu od regularnih spojnica MC4, odnosno za 1500 V DC
Standardi: IEC 62852, UL 6703, TÜV, UR, JET
Pakiranje: 1 kom
Video: spajanje MC4 EVO 2 spojnice
prikaži više...
SPOJNICA MC4-EVO2 ŽENSKA 4-6mm2 1500 VDC 32.0086P0001-UR/32.0316P0001
Spojnica - konektor - priključak za spajanje vodiča i povezivanje fotonaponskih panela u fotonaponskim (solarnim) sustavima
Proizvođač: STÄUBLI
Tip: MC4-EVO 2
Kataloški broj: 32.0086P0001-UR PV-KBT4-EVO 2/6I-UR
Nazivni napon Un [V] DC: 1500
Nazivna struja In [A]: 45 (53 A maksimalno)
Presjek vodiča [mm2]: 4 - 6
Vanjski promjer vodiča [mm]: 4,7 - 6,4
Stupanj zaštite: IP68 (1 m, 1 h) / IP65
Temperaturno područje primjene [°C]: -40 °C do +85 °C
Otpornost na vatru po UL 94: V0
UV otpornost: da
Materijal: tijelo od PA/PC, kontakti od pokositrenog bakra
Boja: crna
Dimenzije [mm]: 18,8x67,1
Napomene: MC4 EVO 2 spojnice su dizajnirane za rad na većem naponu od regularnih spojnica MC4, odnosno za 1500 V DC
Standardi: IEC 62852, UL 6703, TÜV, UR, JET
Pakiranje: 1 kom
Video: spajanje MC4 EVO 2 spojnice
prikaži više...
SPOJNICA MC4 MUŠKA 4-6mm2 32.0143P0001-UR
Spojnica - konektor - priključak za spajanje vodiča i povezivanje fotonaponskih panela u fotonaponskim (solarnim) sustavima
Proizvođač: STÄUBLI
Tip: MC4
Kataloški broj: 32.0143P0001-UR PV-KST4/6X-UR
Nazivni napon Un [V] DC: 1000
Nazivna struja In [A]: 39
Presjek vodiča [mm²]: 4 - 6
Vanjski promjer vodiča [mm]: 5,5 - 7,4
Stupanj zaštite: IP68 (1 m, 1 h) / IP65
Temperaturno područje primjene [°C]: -40 °C do +85 °C
Otpornost na vatru po UL 94: V0
UV otpornost: da
Materijal: tijelo od PA/PC, kontakti od pokositrenog bakra
Boja: crna
Dimenzije [mm]: 18,8x61
Napomene: kompatibilno s MC4-Evo 2 konektorima
Standardi: IEC 62852, UL 6703, TÜV, UR, JET
Pakiranje: 1 kom
Video: spajanje MC4 spojnice-konektora
SPOJNICA MC4 MUŠKA 10mm2 PV-KST4/10II 32.0035P0001
Proizvođač: STÄUBLI
Tip: MC4
Kataloški broj: 32.0035P0001 PV-KST4/10II
Nazivni napon Un [V] DC: 1000
Nazivna struja In [A]: 45
Presjek vodiča [mm²]: 10
Vanjski promjer vodiča [mm]: 7,0 - 8,8
Stupanj zaštite: IP68 (1 m, 1 h) / IP65
Temperaturno područje primjene [°C]: -40 °C do +85 °C
Otpornost na vatru po UL 94: V0
UV otpornost: da
Materijal: tijelo od PA/PC, kontakti od pokositrenog bakra
Boja: crna
Dimenzije [mm]: 18,8x61
Napomene: kompatibilno s MC4-Evo 2 konektorima
Standardi: IEC 62852, UL 6703, TÜV, JET
Pakiranje: 1 kom
Video: spajanje MC4 spojnice
prikaži više...
SPOJNICA MC4 S UGRAĐENIM OSIGURAČEM 15 A DC 6mm2 PV-K/1500ILF3-15/6E-0059 32.0329
Proizvođač: STÄUBLI
Tip: MC4 Evo 2
Kataloški broj: PV-K/1500ILF3-15/6E-0059 32.0329
Nazivni napon Un [V] DC: 1500
Ugrađeni osigurač [A]: 15 A
Presjek vodiča [mm²]: 6
Stupanj zaštite: IP68 (1 m, 1 h) / IP65
Temperaturno područje primjene [°C]: -40 °C do +50 °C
Otpornost na vatru po UL 94: V0
UV otpornost: da
Materijal: tijelo od PA/EVA/XLPE, kontakti od pokositrenog bakra
Boja: crna
Dimenzije: ukupna duljina spojnice je 59 cm
Standard: TUV Rheinland 2PfG 2380/10.21 R 60163375
Pakiranje: 1 kom
Tehničke specifikacije: SPOJNICA MC4 S UGRAĐENIM OSIGURAČEM 15 A DC PV-K/1500ILF3-15/6E-0059 32.0329
Video: spajanje MC4 spojnice
prikaži više...
SPOJNICA MC4 S UGRAĐENIM OSIGURAČEM 20 A DC 6mm2 PV-K/1500ILF3-20/6E-0059 32.0330
Proizvođač: STÄUBLI
Tip: MC4 Evo 2
Kataloški broj: PV-K/1500ILF3-20/6E-0059 32.0330
Nazivni napon Un [V] DC: 1500
Ugrađeni osigurač [A]: 20 A
Presjek vodiča [mm²]: 6
Stupanj zaštite: IP68 (1 m, 1 h) / IP65
Temperaturno područje primjene [°C]: -40 °C do +50 °C
Otpornost na vatru po UL 94: V0
UV otpornost: da
Materijal: tijelo od PA/EVA/XLPE, kontakti od pokositrenog bakra
Boja: crna
Dimenzije: ukupna duljina spojnice je 59 cm
Standard: TUV Rheinland 2PfG 2380/10.21 R 60163375
Pakiranje: 1 kom
Tehničke specifikacije: SPOJNICA MC4 S UGRAĐENIM OSIGURAČEM 20 A DC PV-K/1500ILF3-20/6E-0059 32.0330
Video: spajanje MC4 spojnice
prikaži više...

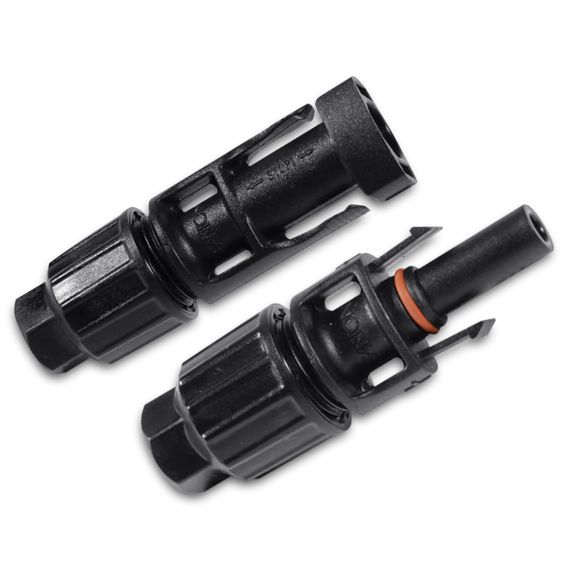

SPOJNICA MC4 SET MUŠKA+ŽENSKA PAR 4-6mm2 FANTON A99951
Set muško-ženska spojnica/konektor za spajanje vodiča i povezivanje fotonaponskih panela u FN (solarnim) sustavima
Proizvođač: FANTON S.p.A.
Tip: MC4
Kataloški broj: A99951
Nazivni napon Un [V] DC: 1500
Nazivna struja In [A]: 40
Presjek vodiča [mm²]: 4 - 6
Vanjski promjer vodiča [mm]: 5 - 7,8
Stupanj zaštite: IP68 (1 m, 24 h)
Temperaturno područje primjene [°C]: -40 °C do +85 °C
Otpornost na vatru po UL 94: V0
UV otpornost: da
Materijal: tijelo od termoplastike PPOM, kontakti od pokositrenog bakra
Standardi: CEI EN 62852:2015 A1:2020
Pakiranje: 1 kom = 1 set = 1 muška + 1 ženska
Tehničke specifikacije: SPOJNICA MC4 SET M+Ž PAR 4-6mm2 FANTON A99951
Video: spajanje MC4 spojnice
SPOJNICA MC4 ZA PANEL MUŠKA 4-6mm2 32.0079P0001-UR
Proizvođač: STÄUBLI
Tip: MC4
Kataloški broj: 32.0079P0001-UR, PV-ADSP4-S2-UR/6
Nazivni napon Un [V] DC: 1250
Nazivna struja In [A]: 45
Presjek vodiča [mm2]: 4 - 6
Stupanj zaštite: IP68 (1 m, 1 h) / IP65
Temperaturno područje primjene [°C]: -40 °C do +85 °C
Otpornost na vatru po UL 94: V0
UV otpornost: da
Materijal: tijelo od PA/PC, kontakti od pokositrenog bakra
Boja: crna
Dimenzije [mm]: Ø 18,8x49,6
Standardi: IEC 62852, UL 6703, TÜV, UR, JET
Pakiranje: 1 kom
Tehničke specifikacije i uputstva: SPOJNICA MC4 ZA PANEL MUŠKA 32.0079P0001-UR prikaži više...
SPOJNICA MC4 ZA PANEL ŽENSKA 4-6mm2 32.0078P0001-UR
Proizvođač: STÄUBLI
Tip: MC4
Kataloški broj: 32.0078P0001-UR, PV-ADBP4-S2-UR/6
Nazivni napon Un [V] DC: 1250
Nazivna struja In [A]: 45
Presjek vodiča [mm2]: 4 - 6
Stupanj zaštite: IP68 (1 m, 1 h) / IP65
Temperaturno područje primjene [°C]: -40 °C do +85 °C
Otpornost na vatru po UL 94: V0
UV otpornost: da
Materijal: tijelo od PA/PC, kontakti od pokositrenog bakra
Boja: crna
Dimenzije [mm]: Ø 18,8x51,9
Standardi: IEC 62852, UL 6703, TÜV, UR, JET
Pakiranje: 1 kom
Tehničke specifikacije i uputstva: SPOJNICA MC4 ZA PANEL ŽENSKA 32.0078P0001-UR prikaži više...
SPOJNICA MC4 ŽENSKA 4-6mm2 32.0142P0001-UR
Spojnica - konektor - priključak za spajanje vodiča i povezivanje fotonaponskih panela u fotonaponskim (solarnim) sustavima
Proizvođač: STÄUBLI
Tip: MC4
Kataloški broj: 32.0142P0001-UR PV-KBT4/6X-UR
Nazivni napon Un [V] DC: 1000
Nazivna struja In [A]: 39
Presjek vodiča [mm²]: 4 - 6
Vanjski promjer vodiča [mm]: 5,5 - 7,4
Stupanj zaštite: IP68 (1 m, 1 h) / IP65
Temperaturno područje primjene [°C]: -40 °C do +85 °C
Otpornost na vatru po UL 94: V0
UV otpornost: da
Materijal: tijelo od PA/PC, kontakti od pokositrenog bakra
Boja: crna
Dimenzije [mm]: 18,8x58
Napomene: kompatibilno s MC4-Evo 2 konektorima
Standardi: IEC 62852, UL 6703, TÜV, UR, JET
Pakiranje: 1 kom
Video: spajanje MC4 spojnice
SPOJNICA MC4 ŽENSKA 10mm2 PV-KBT4/10II 32.0034P0001
Proizvođač: STÄUBLI
Tip: MC4
Kataloški broj: 32.0034P0001 PV-KBT4/10II
Nazivni napon Un [V] DC: 1000
Nazivna struja In [A]: 45
Presjek vodiča [mm²]: 10
Vanjski promjer vodiča [mm]: 7,0 - 8,8
Stupanj zaštite: IP68 (1 m, 1 h) / IP65
Temperaturno područje primjene [°C]: -40 °C do +85 °C
Otpornost na vatru po UL 94: V0
UV otpornost: da
Materijal: tijelo od PA/PC, kontakti od pokositrenog bakra
Boja: crna
Dimenzije [mm]: 18,8x58
Napomene: kompatibilno s MC4-Evo 2 konektorima
Standardi: IEC 62852, UL 6703, TÜV, JET
Pakiranje: 1 kom
Video: spajanje MC4 spojnice
prikaži više...
