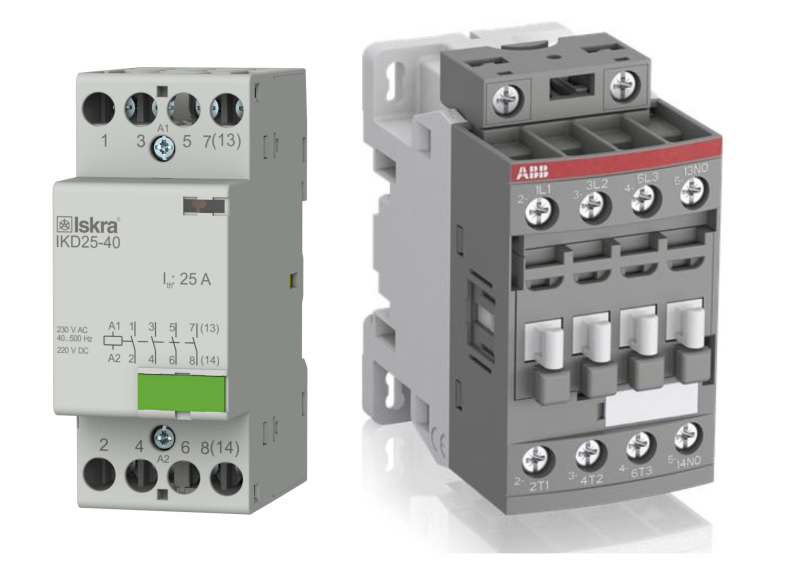

SKLOPNICI

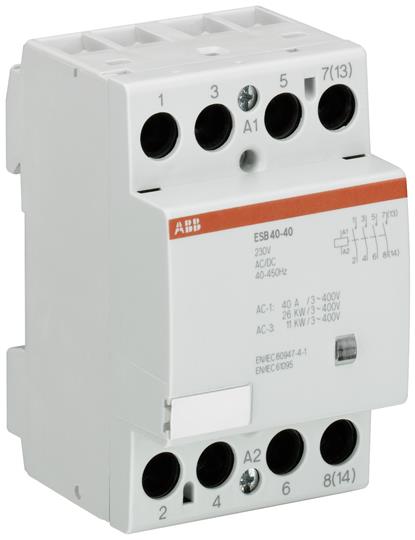

SKLOPNIK INSTALACIJSKI ESB40-40 230V AC/DC GHE3491102R0006
Proizvođač: ABB
Tip: ESB40-40
Kataloški broj: GHE3491102R0006
Broj polova NO: 4
Broj polova NC: 0
Nazivna struja polova In [A]: 40 A
Nazivni napon svitka Un [V]: 230 VAC/VDC
Nazivni napon polova AC-1 Un [V]: 230 V
Nazivna snaga AC-1 P [kW]: 9.2 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 1.5 - 16 mm2
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 150000
Mehanička trajnost uklopa po satu: 1000000
Standardi: IEC 60947-4-1 i EN 60947-4-1
Dimenzije ŠxVxD [mm]: 54x85x65
Masa: 405 g
Pakiranje: 3

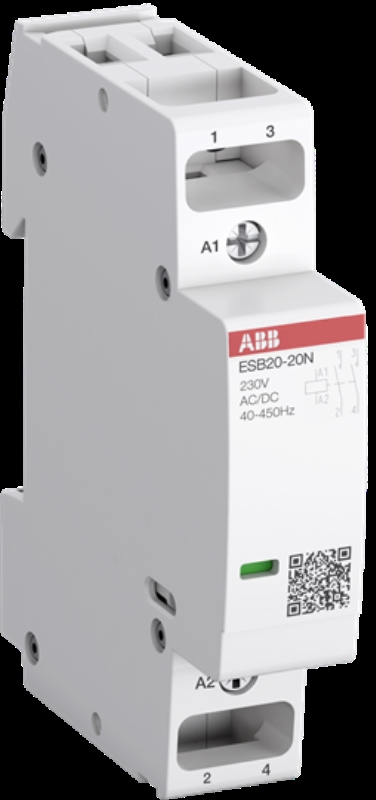

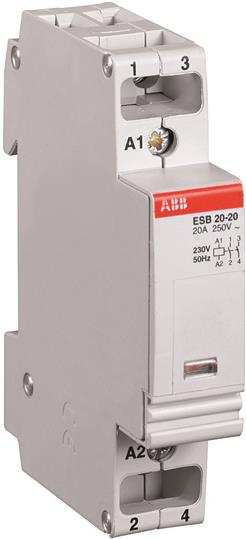

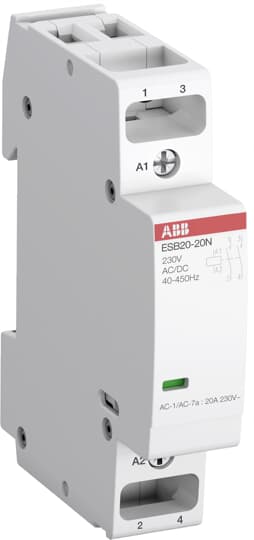

SKLOPNIK INSTALACIJSKI ESB20-20N-01 24V AC/DC 1SBE121111R0120
Proizvođač: ABB
Tip: ESB20-20N-01
Kataloški broj: 1SBE121111R0120
Broj polova NO: 2
Broj polova NC: 0
Nazivna struja polova In [A]: 20 A
Nazivni napon svitka Un [V]: 24 V AC/DC
Nazivni napon polova AC-1 Un [V]: 230 V
Nazivna snaga AC-1 P [kW]: 4 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 0,5 - 10 mm2
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 150000
Mehanička trajnost uklopa po satu: 1000000
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Standardi: IEC 60947-4-1 i EN 60947-4-1
Dimenzije ŠxVxD [mm]: 18x85x65
Masa: 140 g
Pakiranje: 10/120

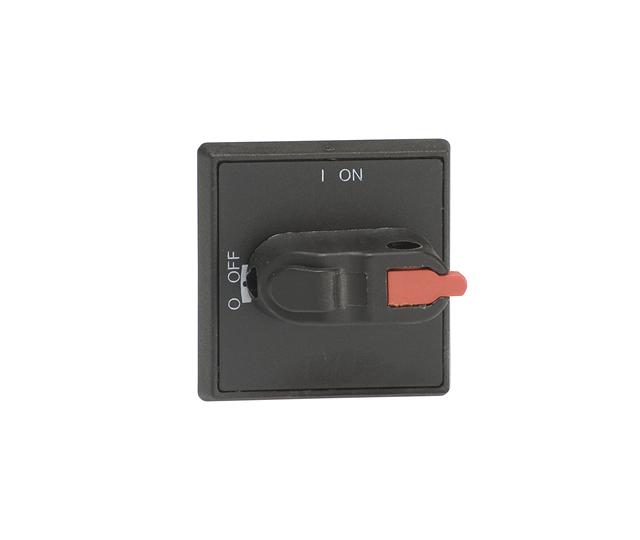

RUČICA CRNA ZA SKLOPKU OT16...125F OHBS3AH1 IP54, ZAKLJUČAVANJE S JEDNIM LOKOTOM, BLOKADA VRATA U ON POLOŽAJU 1SCA105235R1001
Proizvođač: ABB
Tip: OHBS3AH1
Kataloški broj: 1SCA105235R1001
Primjena za: OT16...125F
Zaključavanje: u OFF položaju
Blokada vrata: u ON položaju
Stupanj zaštite: IP 54
Boja: crna
Dimenzije ŠxVxD [mm]: 48x48x40
Masa: 40 g
Pakiranje: 1

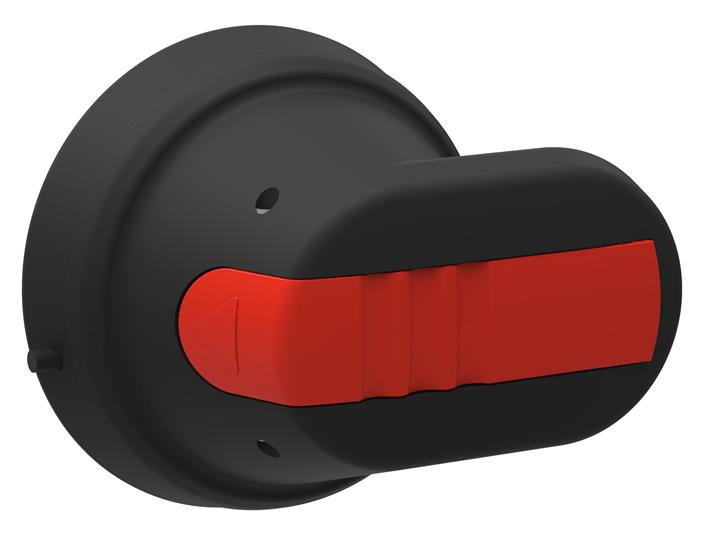

RUČICA CRNA ZA SKLOPKU OT16...125F OHB45J6 IP65, ZAKLJUČAVANJE POMOĆU TRI LOKOTA, BLOKADA VRATA U ON POLOŽAJU 1SCA022380R8770

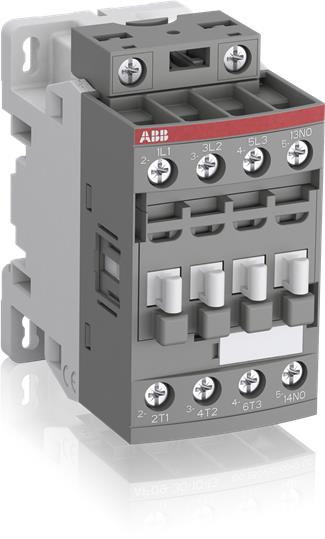

SKLOPNIK AF09Z-30-01-21 9A 24-60V AC, 20-60V DC 1NC 1SBL136001R2101
Proizvođač: ABB
Tip: AF09Z-30-01-21
Kataloški broj: 1SBL136001R2101
Broj glavnih polova NO: 3
Broj pomoćnih polova NO: 0
Broj pomoćnih polova NC: 1
Nazivna struja polova In [A]: 9 A
Nazivni napon svitka Un [V]: 24-60 V AC, 20-60 V DC
Nazivni napon polova AC-3 Un [V]: 400 V
Nazivna snaga AC-3 P [kW]: 4 kW
Nazivna frekvencija: 50/60 Hz
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 1200
Mehanička trajnost uklopa po satu: 3600
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 45x86x77
Masa: 310 g
Pakiranje: 1

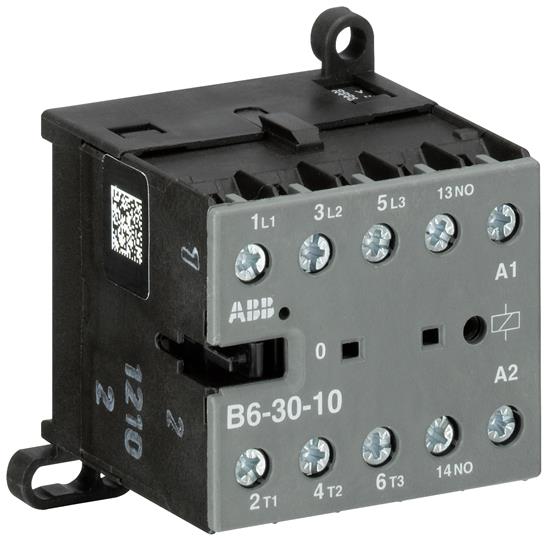

SKLOPNIK B6-30-10-80 230AC 1NO 4kW(400V) GJL1211001R8100
Proizvođač: ABB
Tip: B6-30-10-80
Broj glavnih polova NO: 3
Broj pomoćnih polova NO: 1
Nazivna struja polova In [A]: 20 A
Nazivni napon svitka Un [V]: 220-240 VAC
Nazivni napon polova AC-3 Un [V]: 380/440 V
Nazivna snaga AC-3 P [kW]: 4 kW
Nazivna frekvencija: 50/60 Hz
Kataloški broj: GJL1211001R8100
Priključna stezaljka polova: 1 - 2.5 mm2
Dimenzije ŠxVxD [mm]: 52.5x57.5x46.5
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 600
Mehanička trajnost: 10000000
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Težina: 175 g
Pakiranje: 10


SKLOPNIK BC7-30-10-24DC 1NO 5,5kW(400V) GJL1313001R0101
Proizvođač: ABB
Tip: BC7-30-10-01
Broj glavnih polova NO: 3
Broj pomoćnih polova NO: 1
Nazivna struja polova In [A]: 20 A
Nazivni napon svitka Un [V]: 24 VDC
Nazivni napon polova AC-3 Un [V]: 380/440 V
Nazivna snaga AC-3 P [kW]: 5.5 kW
Nazivna frekvencija: 50/60 Hz
Kataloški broj: GJL1313001R0101
Priključna stezaljka polova: 1 - 2.5 mm2
Dimenzije ŠxVxD [mm]: 52.5x57.5x46.5
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 600
Mehanička trajnost: 10000000
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Težina: 175 g
Pakiranje: 10

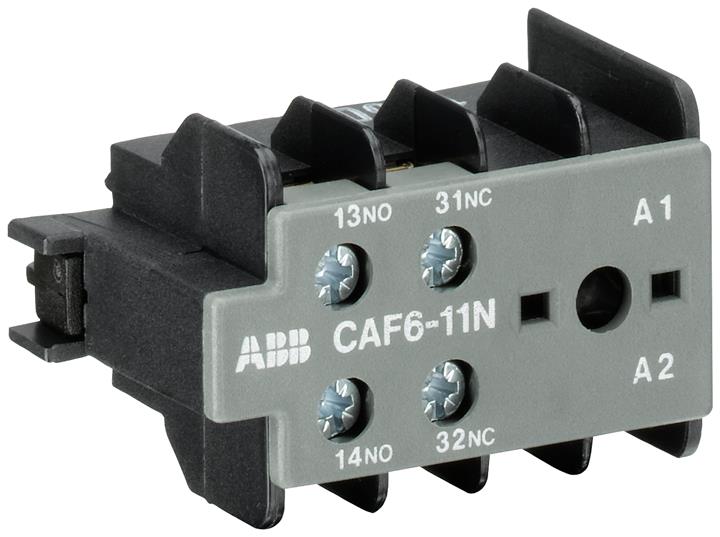

KONTAKT POMOĆNI ZA B6/B7 1NO+1NC CAF6-11 M GJL1201330R0003
Proizvođač: ABB
Tip: CAF6-11M
Kataloški broj: GJL1201330R0003
Broj polova NO: 1
Broj polova NC: 1
Nazivna struja polova In [A]: 6 A
Priključna stezaljka polova: 1 - 2.5 mm2
Ugradnja: prednja
Primjena za: B6-/B7-30-10/BC6/BC7-30-10/VB6/VB7/VBC7/VB6A/VB7A/VBC6A/VBC7A
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 47.5x29x26.5
Masa: 20 g
Pakiranje: 10

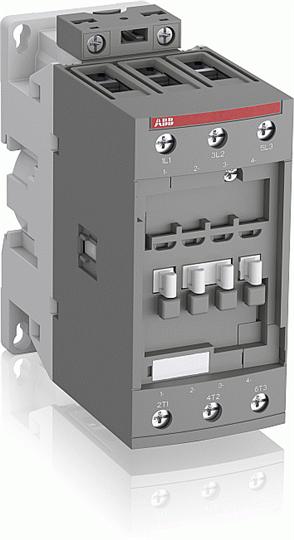

SKLOPNIK AF40-30-00-11 40A 24-60V AC, 20-60V DC 1SBL347001R1100
Proizvođač: ABB
Tip: AF40-30-00-11
Kataloški broj: 1SBL347001R1100
Broj glavnih polova NO: 3
Nazivna struja polova In [A]: 40 A
Nazivni napon svitka Un [V]: 24-60 VAC, 200-60 VDC
Nazivni napon polova AC-3 Un [V]: 400 V
Nazivna snaga AC-3 P [kW]: 18.5 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 4 - 35 mm2
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 1200
Mehanička trajnost uklopa po satu: 3600
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 55x125.5x111
Masa: 970 g
Pakiranje: 1/10


SKLOPNIK AF40-30-00-13 40A 100-250V AC/DC 1SBL347001R1300
Proizvođač: ABB
Tip: AF40-30-00-13
Kataloški broj: 1SBL347001R1300
Broj glavnih polova NO: 3
Nazivna struja polova In [A]: 40 A
Nazivni napon svitka Un [V]: 100-250 VAC, 100-250 VDC
Nazivni napon polova AC-3 Un [V]: 400 V
Nazivna snaga AC-3 P [kW]: 18.5 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 4 - 35 mm2
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 1200
Mehanička trajnost uklopa po satu: 3600
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 55x125.5x111
Masa: 970 g
Pakiranje: 1/10


SKLOPNIK AF52-30-00-11 50A 24-60V AC, 20-60V DC 1SBL367001R1100
Proizvođač: ABB
Tip: AF52-30-00-11
Kataloški broj: 1SBL367001R1100
Broj glavnih polova NO: 3
Nazivna struja polova In [A]: 50 A
Nazivni napon svitka Un [V]: 24-60 VAC, 20-60 VDC
Nazivni napon polova AC-3 Un [V]: 400 V
Nazivna snaga AC-3 P [kW]: 22 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 4 - 35 mm2
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 1200
Mehanička trajnost uklopa po satu: 3600
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 55x125.5x111
Masa: 970 g
Pakiranje: 1/10


SKLOPNIK AF52-30-00-13 50A 100-250V AC/DC 1SBL367001R1300
Proizvođač: ABB
Tip: AF52-30-00-13
Kataloški broj: 1SBL367001R1300
Broj glavnih polova NO: 3
Nazivna struja polova In [A]: 50 A
Nazivni napon svitka Un [V]: 100-250 VAC, 100-250 VDC
Nazivni napon polova AC-3 Un [V]: 400 V
Nazivna snaga AC-3 P [kW]: 22 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 4 - 35 mm2
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 1200
Mehanička trajnost uklopa po satu: 3600
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 55x125.5x111
Masa: 970 g
Pakiranje: 1/10


SKLOPNIK AF65-30-00-13 65A 100-250V AC/DC 1SBL387001R1300
Proizvođač: ABB
Tip: AF65-30-00-13
Kataloški broj: 1SBL387001R1300
Broj glavnih polova NO: 3
Nazivna struja polova In [A]: 65 A
Nazivni napon svitka Un [V]: 100-250 VAC, 100-250 VDC
Nazivni napon polova AC-3 Un [V]: 400 V
Nazivna snaga AC-3 P [kW]: 30 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 4 - 35 mm2
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 1200
Mehanička trajnost uklopa po satu: 3600
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 55x125.5x111
Masa: 950 g
Pakiranje: 1/10

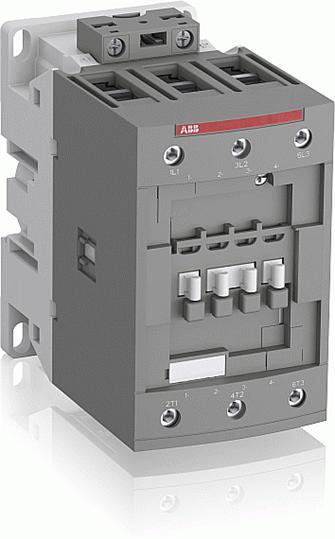

SKLOPNIK AF80-30-00-13 80A 100-250V AC/DC 1SBL397001R1300
Proizvođač: ABB
Tip: AF80-30-00-13
Kataloški broj: 1SBL397001R1300
Broj glavnih polova NO: 3
Nazivna struja polova In [A]: 80 A
Nazivni napon svitka Un [V]: 100-250 VAC, 100-250 VDC
Nazivni napon polova AC-3 Un [V]: 400 V
Nazivna snaga AC-3 P [kW]: 37 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 6 - 50 mm2
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 1200
Mehanička trajnost uklopa po satu: 3600
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 70x125.5x116
Masa: 1170 g
Pakiranje: 1/8

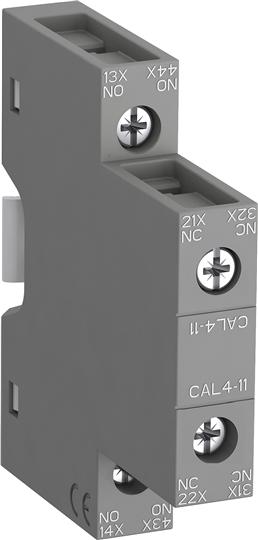

KONTAKTI POMOĆNI ZA AF09...AF96 1NO+1NC CAL4-11 1SBN010120R1011
Proizvođač: ABB
Tip: CAL4-11
Kataloški broj: 1SBN010120R1011
Broj polova NO: 1
Broj polova NC: 1
Nazivna struja polova In [A]: 3 A
Priključna stezaljka polova: 0.75 - 2.5 mm2
Ugradnja: bočna
Primjena za: AF09/AF12/AF16/AF26/AF30/AF38/AF40/AF52/AF65/AF80/AF96/NF
Električka trajnost uklopa po satu AC-3: 1200
Mehanička trajnost uklopa po satu: 3600
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Masa: 40 g
Pakiranje: 1/300

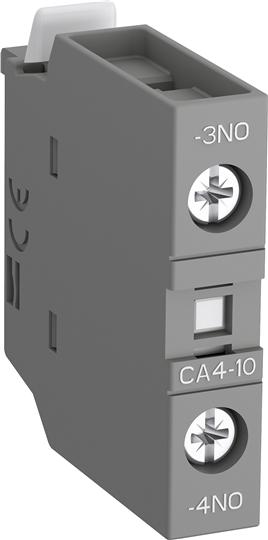

KONTAKTI POMOĆNI ZA AF09...AF96 1NO CA4-10 1SBN010110R1010
Proizvođač: ABB
Tip: CA4-10
Kataloški broj: 1SBN010110R1010
Broj polova NO: 1
Nazivna struja polova In [A]: 3 A
Priključna stezaljka polova: 0.75 - 2.5 mm2
Ugradnja: prednja
Primjena za: AF09/AF12/AF16/AF26/AF30/AF38/AF40/AF52/AF65/AF80/AF96/NF
Električka trajnost uklopa po satu AC-3: 1200
Mehanička trajnost uklopa po satu: 3600
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Masa: 14 g
Pakiranje: 1/10/720

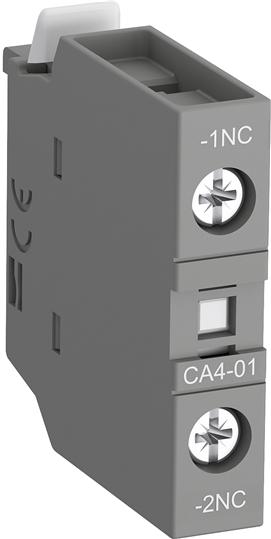

KONTAKTI POMOĆNI ZA AF09...AF96 1NC CA4-01 1SBN010110R1001
Proizvođač: ABB
Tip: CA4-01
Kataloški broj: 1SBN010110R1001
Broj polova NC: 1
Nazivna struja polova In [A]: 3 A
Priključna stezaljka polova: 0.75 - 2.5 mm2
Ugradnja: prednja
Primjena za: AF09/AF12/AF16/AF26/AF30/AF38/AF40/AF52/AF65/AF80/AF96/NF
Električka trajnost uklopa po satu AC-3: 1200
Mehanička trajnost uklopa po satu: 3600
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Masa: 14 g
Pakiranje: 1/10/720


OSOVINA ZA KRATKE RUČICE ZA OT2...125F OXS6X250, fi 6 mm, D = 250 mm 1SCA101660R1001
Proizvođač: ABB
Tip: OXS6X250
Kataloški broj: 1SCA101660R1001
Primjena za: OT16...125F
Dimenzije ŠxVxD [mm]: 6x6x250
Masa: 60 g
Pakiranje: 10

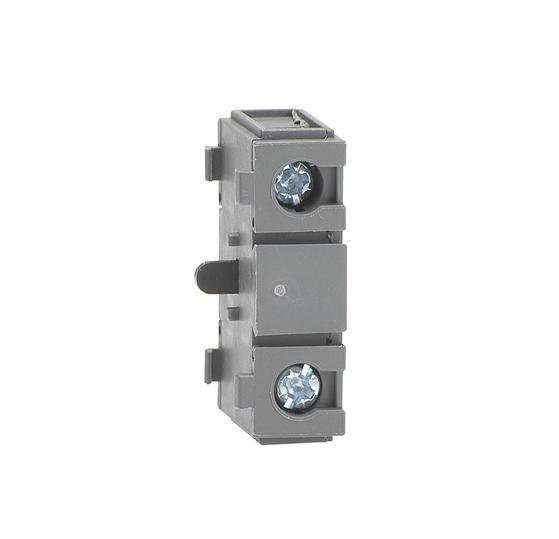

KONTAKT POMOĆNI ZA SKLOPKE OT16...125F 1NO OA1G10, DESNA UGRADNJA 1SCA022353R4970
Proizvođač: ABB
Tip: OA1G10
Kataloški broj: 1SCA022353R4970
Broj polova NO: 1
Nazivna struja polova In [A]: 16 A
Ugradnja: desna, maksimalno 4 bloka po sklopki, maksimalno 2 bloka po strani
Primjena za: OT16...125F
Dimenzije ŠxVxD [mm]: 11x37x21
Masa: 15 g
Pakiranje: 10


KONTAKT POMOĆNI ZA SKLOPKE OT16...125F 1NC OA1G01, LIJEVA UGRADNJA 1SCA022353R4890
Proizvođač: ABB
Tip: OA1G01
Kataloški broj: 1SCA022353R4890
Broj polova NO: 1
Nazivna struja polova In [A]: 16 A
Ugradnja: lijeva, maksimalno 4 bloka po sklopki, maksimalno 2 bloka po strani
Primjena za: OT16...125F
Dimenzije ŠxVxD [mm]: 11x37x21
Masa: 15 g
Pakiranje: 10


KONTAKTI POMOĆNI ZA KNL09...KNL18 1NO NPL1-10
Proizvođač: ISKRA
Tip: NPL1-10
Kataloški broj: 38.422.751
Broj polova NO: 1
Nazivna struja polova In [A]: 6 A kod 230 V, 4 A kod 400 V
Prihvat vodiča: vijčani priključak, od 0,75 do 4 mm²
Ugradnja: bočna
Primjena za: KNL9/KNL12/KNL16/KNL18
Električka trajnost uklopa AC-15 (op. c.): 500000
Mehanička trajnost uklopa po satu AC-3 (op. c./h): 1200
Standardi: IEC/EN 60947-5-1, VDE 0660, UL 508
Masa: 18 g
Pakiranje: 1 kom


KONTAKTI POMOĆNI ZA KNL09...KNL18 1NC NPL1-01
Proizvođač: ISKRA
Tip: NPL1-01
Kataloški broj: 38.422.752
Broj polova NC: 1
Nazivna struja polova In [A]: 6 A kod 230 V, 4 A kod 400 V
Prihvat vodiča: vijčani priključak, od 0,75 do 4 mm²
Ugradnja: bočni
Primjena za: KNL9/KNL12/KNL16/KNL18
Električka trajnost uklopa AC-15 (op. c.): 500000
Mehanička trajnost uklopa po satu AC-3 (op. c./h): 1200
Standardi: IEC/EN 60947-5-1, VDE 0660, UL 508
Masa: 18 g
Pakiranje: 1 kom


KONTAKTI POMOĆNI ZA KNL22...KNL38 1NO NPL2-10
Proizvođač: ISKRA
Tip: NPL2-10
Kataloški broj: 38.422.852
Broj polova NO: 1
Nazivna struja polova In [A]: 6 A kod 230 V, 4 A kod 400 V
Prihvat vodiča: vijčani priključak, od 0,75 do 4 mm²
Ugradnja: bočna
Primjena za: KNL22/KNL30/KNL38
Električka trajnost uklopa AC-15 (op. c.): 500000
Mehanička trajnost uklopa po satu AC-3 (op. c./h): 1200
Standardi: IEC/EN 60947-5-1, VDE 0660, UL 508
Masa: 18 g
Pakiranje: 1 kom


KONTAKTI POMOĆNI ZA KNL22...KNL38 1NC NPL2-01
Proizvođač: ISKRA
Tip: NPL2-01
Kataloški broj: 38.422.945
Broj polova NC: 1
Nazivna struja polova In [A]: 6 A kod 230 V, 4 A kod 400 V
Prihvat vodiča: vijčani priključak, od 0,75 do 4 mm²
Ugradnja: bočna
Primjena za: KNL22/KNL30/KNL38
Električka trajnost uklopa AC-15 (op. c.): 500000
Mehanička trajnost uklopa po satu AC-3 (op. c./h): 1200
Standardi: IEC/EN 60947-5-1, VDE 0660, UL 508
Masa: 18 g
Pakiranje: 1 kom


KONTAKTI POMOĆNI ZA K07...K08 4NC ND4C-04
Proizvođač: ISKRA
Tip: ND4C-04
Kataloški broj: 38.421.979
Broj polova NC: 4
Nazivna struja polova In [A]: 6 A kod 230 V, 4 A kod 400 V
Prihvat vodiča: vijčani priključak, od 0,75 do 2,5 mm²
Ugradnja: prednja
Primjena za: K07/K08
Električka trajnost uklopa AC-15 (op. c.): 500000
Mehanička trajnost uklopa po satu AC-3 (op. c./h): 1200
Standardi: IEC/EN 60947-5-1, VDE 0660, UL 508
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Masa: 36 g
Pakiranje: 1/40 kom


KONTAKTI POMOĆNI ZA K07...K08 1NO+3NC ND4C-13
Proizvođač: ISKRA
Tip: ND4C-13
Kataloški broj: 38.421.978
Broj polova NO: 1
Broj polova NC: 3
Nazivna struja polova In [A]: 6 A kod 230 V, 4 A kod 400 V
Prihvat vodiča: vijčani priključak, od 0,75 do 2,5 mm²
Ugradnja: prednja
Primjena za: K07/K08
Električka trajnost uklopa AC-15 (op. c.): 500000
Mehanička trajnost uklopa po satu AC-3 (op. c./h): 1200
Standardi: IEC/EN 60947-5-1, VDE 0660, UL 508
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Masa: 36 g
Pakiranje: 1/40 kom


KONTAKTI POMOĆNI ZA K07...K08 2NO+2NC ND4C-22
Proizvođač: ISKRA
Tip: ND4C-22
Kataloški broj: 38.421.977
Broj polova NO: 2
Broj polova NC: 2
Nazivna struja polova In [A]: 6 A kod 230 V, 4 A kod 400 V
Prihvat vodiča: vijčani priključak, od 0,75 do 2,5 mm²
Ugradnja: prednja
Primjena za: K07/K08
Električka trajnost uklopa AC-15 (op. c.): 500000
Mehanička trajnost uklopa po satu AC-3 (op. c./h): 1200
Standardi: IEC/EN 60947-5-1, VDE 0660, UL 508
Masa: 36 g
Pakiranje: 1/40 kom


KONTAKTI POMOĆNI ZA KNL22...KNL38 2NO+2NC NDL3-22
Proizvođač: ISKRA
Tip: NDL3-22
Kataloški broj: 38.422.943
Broj polova NO: 2
Broj polova NC: 2
Nazivna struja polova In [A]: 6 A kod 230 V, 4 A kod 400 V
Prihvat vodiča: vijčani priključak, od 0,75 do 4 mm²
Ugradnja: prednja
Primjena za: KNL22/KNL30/KNL38
Električka trajnost uklopa AC-15 (op. c.): 500000
Mehanička trajnost uklopa po satu AC-3 (op. c./h): 1200
Standardi: IEC/EN 60947-5-1, VDE 0660, UL 508
Masa: 66 g
Pakiranje: 1/10 kom


KONTAKTI POMOĆNI ZA KNL22...KNL38 4NO NDL3-40
Proizvođač: ISKRA
Tip: NDL3-40
Kataloški broj: 38.423.390
Broj polova NO: 4
Nazivna struja polova In [A]: 6 A kod 230 V, 4 A kod 400 V
Prihvat vodiča: vijčani priključak, od 0,75 do 4 mm²
Ugradnja: prednja
Primjena za: KNL22/KNL30/KNL38
Električka trajnost uklopa AC-15 (op. c.): 500000
Mehanička trajnost uklopa po satu AC-3 (op. c./h): 1200
Napomena: slika je simbolična i ne mora nužno odgovarati stvarnom izgledu proizvoda
Standardi: IEC/EN 60947-5-1, VDE 0660, UL 508
Masa: 66 g
Pakiranje: 1/10 kom


KONTAKTI POMOĆNI ZA AF09...AF16 2NO+2NC CA4-22M 1SBN010140R1122
Proizvođač: ABB
Tip: CA4-22M
Kataloški broj: 1SBN010140R1122
Broj polova NO: 2
Broj polova NC: 2
Nazivna struja polova In [A]: 3 A
Priključna stezaljka polova: 0.75 - 2.5 mm2
Ugradnja: prednja
Primjena za: AF09/AF12/AF16
Električka trajnost uklopa po satu AC-3: 1200
Mehanička trajnost uklopa po satu: 3600
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 46x46x46
Masa: 55 g
Pakiranje: 1/192

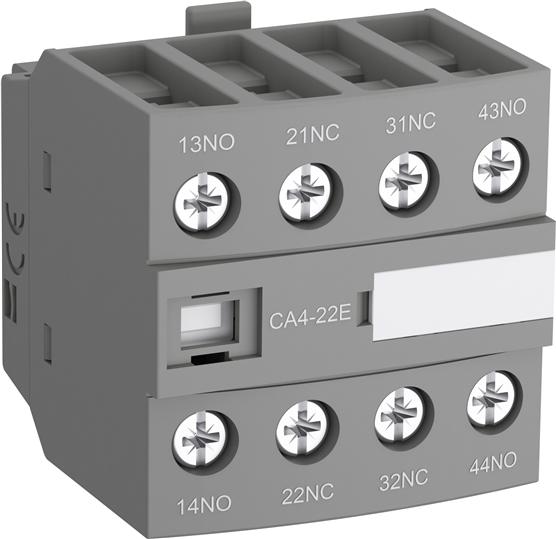

KONTAKTI POMOĆNI ZA AF26...AF96 2NO+2NC CA4-22E 1SBN010140R1022
Proizvođač: ABB
Tip: CA4-22E
Kataloški broj: 1SBN010140R1022
Broj polova NO: 2
Broj polova NC: 2
Nazivna struja polova In [A]: 3 A
Priključna stezaljka polova: 0.75 - 2.5 mm2
Ugradnja: prednja
Primjena za: AF09/AF12/AF16/AF26/AF30/AF38/AF40/AF52/AF65/AF80/AF96
Električka trajnost uklopa po satu AC-3: 1200
Mehanička trajnost uklopa po satu: 3600
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 46x46x46
Masa: 55 g
Pakiranje: 1/192

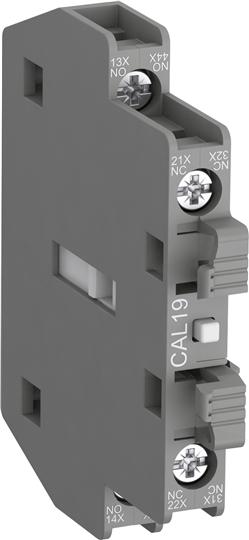

KONTAKTI POMOĆNI ZA AF116...AF370 1NO+1NC CAL19-11 1SFN010820R1011
Proizvođač: ABB
Tip: CAL19-11
Kataloški broj: 1SFN010820R1011
Broj polova NO: 1
Broj polova NC: 1
Nazivna struja polova In [A]: 3 A
Priključna stezaljka polova: 0.75 - 2.5 mm2
Ugradnja: bočna, ugrađuje se prvi u nizu
Primjena za: AF116/AF140/AF146/AF190/AF205/AF265/AF305/AF370
Električka trajnost uklopa po satu AC-3: 1200
Mehanička trajnost uklopa po satu: 3600
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Masa: 40 g
Pakiranje: 1


KONTAKTI POMOĆNI ZA AF116...AF370 1NO+1NC CAL19-11B 1SFN010820R3311
Proizvođač: ABB
Tip: CAL19-11B
Kataloški broj: 1SFN010820R3311
Broj polova NO: 1
Broj polova NC: 1
Nazivna struja polova In [A]: 3 A
Priključna stezaljka polova: 0.75 - 2.5 mm2
Ugradnja: bočna, ugrađuje se drugi u nizu
Primjena za: AF116/AF140/AF146/AF190/AF205/AF265/AF305/AF370
Električka trajnost uklopa po satu AC-3: 1200
Mehanička trajnost uklopa po satu: 3600
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Masa: 40 g
Pakiranje: 1


KONTAKTI POMOĆNI ZA KNL43...KNL75 3NO+1NC NDL4-31
Proizvođač: ISKRA
Tip: NDL4-31
Kataloški broj: 38.422.911
Broj polova NO: 3
Broj polova NO: 1
Nazivna struja polova In [A]: 6 A kod 230 V, 4 A kod 400 V
Prihvat vodiča: vijčani priključak, od 0,75 do 4 mm²
Ugradnja: prednja
Primjena za: KNL43/KNL63/KNL75
Električka trajnost uklopa AC-15 (op. c.): 500000
Mehanička trajnost uklopa po satu AC-3 (op. c./h): 1200
Napomena: slika je simbolična i ne mora nužno odgovarati stvarnom izgledu proizvoda
Standardi: IEC/EN 60947-5-1, VDE 0660, UL 508
Masa: 66 g
Pakiranje: 1/10 kom

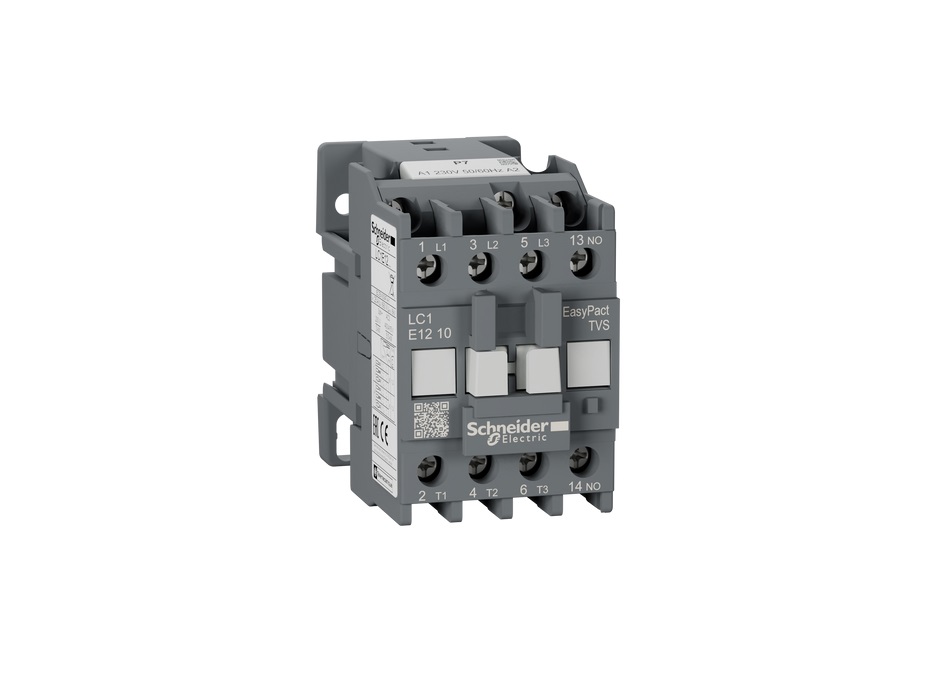

SKLOPNIK TVS LC1E 6A 230V AC 1NO LC1E0610P7
Tip: TVS LC1E
Kataloški broj: LC1E0610P7
Broj glavnih polova NO: 3
Broj pomoćnih polova NO: 1
Nazivna struja polova In [A]: 6
Nazivni napon svitka Un [V] AC: 230
Nazivni napon polova AC-3 Un [V] AC: 400
Nazivna snaga AC-3 P [kW]: 2,2
Nazivna frekvencija [Hz]: 50/60
Prihvat vodiča: vijčani priključak, od 1 do 4 mm²
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa AC-3: 1400000
Mehanička trajnost uklopa: 10000000
Standardi: IEC/EN 60947-4-1
Dimenzije ŠxVxD [mm]: 45x80x74
Masa [g]: 300
Pakiranje: 1 kom
Tehničke specifikacije: SKLOPNIK TVS LC1E 6A 230V AC 1NO LC1E0610P7
Katalog: Schneider Electric - Sklopnici TVS LC1E
prikaži više...


SKLOPNIK TVS LC1E 9A 230V AC 1NO LC1E0910P7
Tip: TVS LC1E
Kataloški broj: LC1E0910P7
Broj glavnih polova NO: 3
Broj pomoćnih polova NO: 1
Nazivna struja polova In [A]: 9
Nazivni napon svitka Un [V] AC: 230
Nazivni napon polova AC-3 Un [V] AC: 400
Nazivna snaga AC-3 P [kW]: 4
Nazivna frekvencija [Hz]: 50/60
Prihvat vodiča: vijčani priključak, od 1 do 4 mm²
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa AC-3: 1400000
Mehanička trajnost uklopa: 10000000
Standardi: IEC/EN 60947-4-1
Dimenzije ŠxVxD [mm]: 45x80x74
Masa [g]: 300
Pakiranje: 1 kom
Tehničke specifikacije: SKLOPNIK TVS LC1E 9A 230V AC 1NO LC1E0910P7
Katalog: Schneider Electric - Sklopnici TVS LC1E
prikaži više...

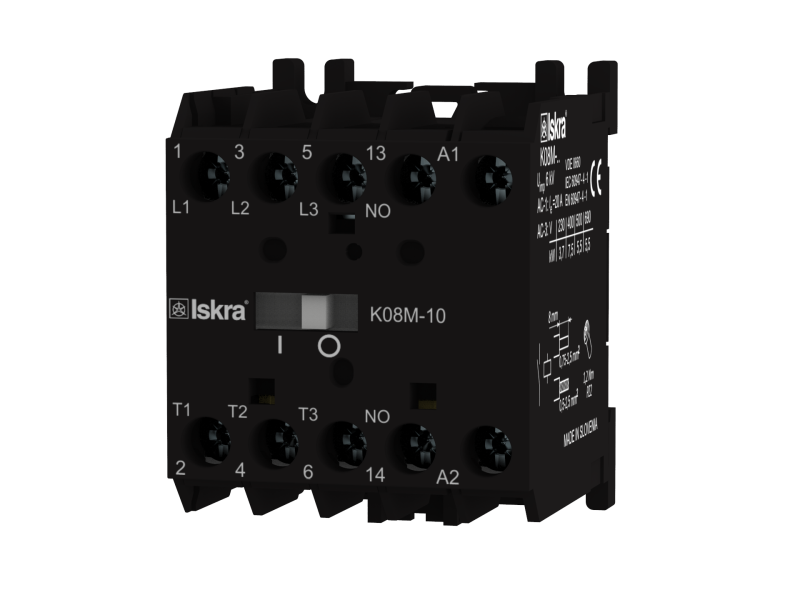

SKLOPNIK K08M-10 15,5A 24V AC 1NO
Proizvođač: ISKRA
Tip: K08M
Kataloški broj: 30.041.328
Broj glavnih polova NO: 3
Broj pomoćnih polova NO: 1
Nazivna struja polova AC-3 In [A]: 15,5
Nazivni napon svitka Un [V]: 24 V AC
Nazivni napon polova AC-3 Un [V]: 400
Nazivna snaga AC-3 P [kW]: 7,5
Nazivna frekvencija [Hz]: 50/60
Prihvat vodiča: vijčani priključak, od 0,75 do 2,5 mm²
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa AC-3 (op. c.): 1000000
Mehanička trajnost (op. c.): 10000000
Standardi: IEC/EN 60947-5-1, IEC 60947-4-1, UL 508
Dimenzije ŠxVxD [mm]: 45x49,5x57,8
Masa: 170 g
Pakiranje: 1/10 kom

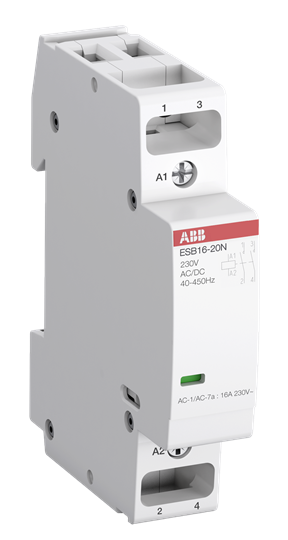

SKLOPNIK INSTALACIJSKI ESB16-20N-01 24V AC/DC 1SBE111111R0120
Proizvođač: ABB
Tip: ESB16-20
Kataloški broj: 1SBE111111R0120
Broj polova NO: 2
Broj polova NC: 0
Nazivna struja polova In [A]: 16 A
Nazivni napon svitka Un [V]: 24 V
Nazivni napon polova AC-1 Un [V]: 230 V DC / 250 V AC
Nazivna snaga AC-1 P [kW]: 3,7 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: vijčani priključak (1-6 mm²)
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 150000
Mehanička trajnost uklopa po satu: 1000000
Stupanj zaštite: IP20
Standard: IEC 60947-4-1, EN 60947-4-1
Dimenzije ŠxVxD [mm]: 18x85x65
Masa: 140 g
Pakiranje: 1 kom
Specifikacije SKLOPNIK INSTALACIJSKI ESB16-20N-01 24V AC/DC 1SBE111111R0120
prikaži više...

SKLOPNIK INSTALACIJSKI IKD20-20 230V AC/DC
Proizvođač: ISKRA
Tip: IKD20-20
Kataloški broj: 30.046.006
Broj polova NO: 2
Broj polova NC: 0
Nazivna struja polova In [A]: 20
Nazivni napon svitka Un [V]: 230 V AC, 220 V DC
Nazivni napon polova AC-1 Un [V]: 230
Nazivna snaga AC-1 P [kW]: 4
Nazivna frekvencija [Hz]: 50/60
Prihvat vodiča: vijčani priključak, od 1 do 10 mm2
Montaža na letvu: EN 60715
Električka trajnost uklopa AC-3 (op. c.): 300000
Mehanička trajnost uklopa po satu AC-3 (op. c./h): 600
Standardi: IEC/EN 61095, IEC/EN 60947-4-1, IEC/EN 60947-5-1
Dimenzije ŠxVxD [mm]: 17,5x60x85
Masa: 130 g
Pakiranje: 1/6 kom
Tehničke specifikacije: Instalacijski sklopnici Iskra
prikaži više...

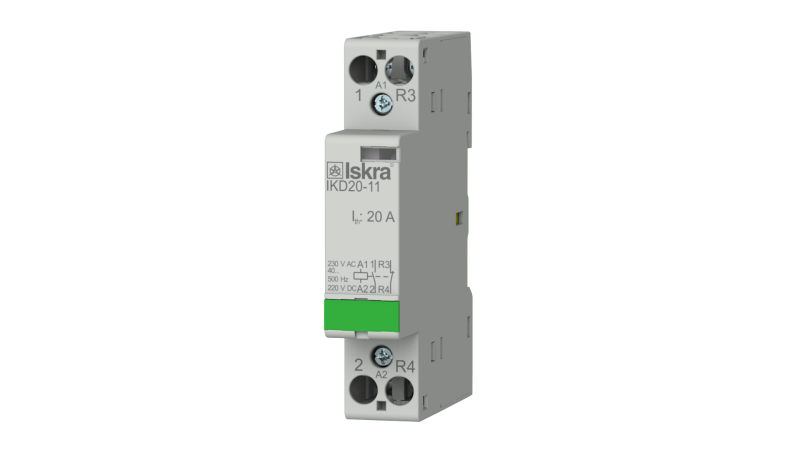

SKLOPNIK INSTALACIJSKI IKD20-11 230V AC/DC
Proizvođač: ISKRA
Tip: IKD20-11
Kataloški broj: 30.046.011
Broj polova NO: 1
Broj polova NC: 1
Nazivna struja polova In [A]: 20
Nazivni napon svitka Un [V]: 230 V AC, 220 V DC
Nazivni napon polova AC-1 Un [V]: 230
Nazivna snaga AC-1 P [kW]: 4
Nazivna frekvencija [Hz]: 50/60
Prihvat vodiča: vijčani priključak, od 1 do 10 mm2
Montaža na letvu: EN 60715
Električka trajnost uklopa AC-3 (op. c.): 300000
Mehanička trajnost uklopa po satu AC-3 (op. c./h): 600
Standardi: IEC/EN 61095, IEC/EN 60947-4-1, IEC/EN 60947-5-1
Dimenzije ŠxVxD [mm]: 17,5x60x85
Masa: 130 g
Pakiranje: 1/6 kom
Tehničke specifikacije: Instalacijski sklopnici Iskra


SKLOPNIK INSTALACIJSKI ESB20-20N-06 230V AC 1SBE121111R0620
Proizvođač: ABB
Tip: ESB20-20
Kataloški broj: 1SBE121111R0620
Broj polova NO: 2
Broj polova NC: 0
Nazivna struja polova In [A]: 20 A
Nazivni napon svitka Un [V]: 230 VAC
Nazivni napon polova AC-1 Un [V]: 230 V
Nazivna snaga AC-1 P [kW]: 4 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 0,5 - 10 mm2
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 150000
Mehanička trajnost uklopa po satu: 1000000
Standardi: IEC 60947-4-1 i EN 60947-4-1
Dimenzije ŠxVxD [mm]: 18x85x65
Masa: 130 g
Pakiranje: 10/120


SKLOPNIK INSTALACIJSKI IKD25-40 230V AC/DC
Proizvođač: ISKRA
Tip: IKD25-40
Kataloški broj: 30.046.008
Broj polova NO: 4
Broj polova NC: 0
Nazivna struja polova In [A]: 25
Nazivni napon svitka Un [V]: 230 V AC, 220 V DC
Nazivni napon polova AC-1 Un [V]: 230
Nazivna snaga AC-1 P [kW]: 5,4
Nazivna frekvencija [Hz]: 50/60
Prihvat vodiča: vijčani priključak, od 1 do 10 mm2
Montaža na letvu: EN 60715
Električka trajnost uklopa AC-3 (op. c.): 500000
Mehanička trajnost uklopa po satu AC-3 (op. c./h): 600
Standardi: IEC/EN 61095, IEC/EN 60947-4-1, IEC/EN 60947-5-1
Dimenzije ŠxVxD [mm]: 35x60x85
Masa: 250 g
Pakiranje: 1/3 kom
Tehničke specifikacije: Instalacijski sklopnici Iskra
prikaži više...

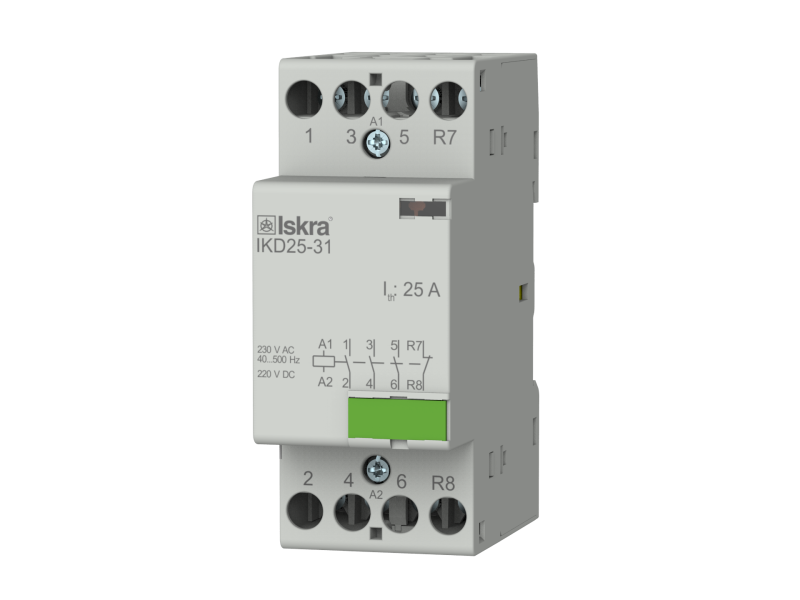

SKLOPNIK INSTALACIJSKI IKD25-31 230V AC/DC
Proizvođač: ISKRA
Tip: IKD25-31
Kataloški broj: 30.046.016
Broj polova NO: 3
Broj polova NC: 1
Nazivna struja polova In [A]: 25
Nazivni napon svitka Un [V]: 230 V AC, 220 V DC
Nazivni napon polova AC-1 Un [V]: 230
Nazivna snaga AC-1 P [kW]: 5,4
Nazivna frekvencija [Hz]: 50/60
Prihvat vodiča: vijčani priključak, od 1 do 10 mm2
Montaža na letvu: EN 60715
Električka trajnost uklopa AC-3 (op. c.): 500000
Mehanička trajnost uklopa po satu AC-3 (op. c./h): 600
Standardi: IEC/EN 61095, IEC/EN 60947-4-1, IEC/EN 60947-5-1
Dimenzije ŠxVxD [mm]: 35x60x85
Masa: 250 g
Pakiranje: 1/3 kom
Tehničke specifikacije: Instalacijski sklopnici Iskra
prikaži više...

SKLOPNIK TVS LC1E 12A 230V AC 1NO LC1E1210P7
Tip: TVS LC1E
Kataloški broj: LC1E1210P7
Broj glavnih polova NO: 3
Broj pomoćnih polova NO: 1
Nazivna struja polova In [A]: 12
Nazivni napon svitka Un [V] AC: 230
Nazivni napon polova AC-3 Un [V] AC: 400
Nazivna snaga AC-3 P [kW]: 5,5
Nazivna frekvencija [Hz]: 50/60
Prihvat vodiča: vijčani priključak, od 1 do 4 mm²
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa AC-3: 1400000
Mehanička trajnost uklopa: 10000000
Standardi: IEC/EN 60947-4-1
Dimenzije ŠxVxD [mm]: 45x80x74
Masa [g]: 300
Pakiranje: 1 kom
Tehničke specifikacije: SKLOPNIK TVS LC1E 12A 230V AC 1NO LC1E1210P7
Katalog: Schneider Electric - Sklopnici TVS LC1E
prikaži više...


SKLOPNIK INSTALACIJSKI ESB20-11N-06 230V AC/DC 1SBE121111R0611
Proizvođač: ABB
Tip: ESB20-11N-06
Kataloški broj: 1SBE121111R0611
Broj polova NO: 1
Broj polova NC: 1
Nazivna struja polova In [A]: 20 A
Nazivni napon svitka Un [V]: 230 V AC/DC
Nazivni napon polova AC-1 Un [V]: 230 V
Nazivna snaga AC-1 P [kW]: 4 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 0,5 - 10 mm2
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 150000
Mehanička trajnost uklopa po satu: 1000000
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Standardi: IEC 60947-4-1 i EN 60947-4-1
Dimenzije ŠxVxD [mm]: 18x85x65
Masa: 140 g
Pakiranje: 10/120


SKLOPNIK B6-30-10-01 24AC 1NO 4kW(400V) GJL1211001R0101
Proizvođač: ABB
Tip: B6-30-10-01
Broj glavnih polova NO: 3
Broj pomoćnih polova NO: 1
Nazivna struja polova In [A]: 20 A
Nazivni napon svitka Un [V]: 24 VAC
Nazivni napon polova AC-3 Un [V]: 380/440 V
Nazivna snaga AC-3 P [kW]: 4 kW
Nazivna frekvencija: 50/60 Hz
Kataloški broj: GJL1211001R0101
Priključna stezaljka polova: 1 - 2.5 mm2
Dimenzije ŠxVxD [mm]: 52.5x57.5x46.5
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 600
Mehanička trajnost: 10000000
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Težina: 175 g
Pakiranje: 10


SKLOPNIK KNL 9-10 9A 220V AC 1NO
Proizvođač: ISKRA
Tip: KNL9-10
Kataloški broj: 30.050.474
Broj glavnih polova NO: 3
Broj pomoćnih polova NO: 1
Nazivna struja polova In [A]: 9
Nazivni napon svitka Un [V]: 220-240 V AC
Nazivni napon polova AC-3 Un [V]: 400
Nazivna snaga AC-3 P [kW]: 4
Nazivna frekvencija [Hz]: 50/60
Prihvat vodiča: vijčani priključak, od 0,75 do 6 mm²
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa AC-3 (op. c.): 1000000
Mehanička trajnost uklopa po satu AC-3 (op. c./h): 600
Standardi: IEC/EN 60947-4-1
Dimenzije ŠxVxD [mm]: 44,7x76,3x78,5
Masa: 300 g
Pakiranje: 1/10 kom


SKLOPNIK KNL 12-10 12A 220V AC 1NO
Proizvođač: ISKRA
Tip: KNL12-10
Kataloški broj: 30.050.488
Broj glavnih polova NO: 3
Broj pomoćnih polova NO: 1
Nazivna struja polova In [A]: 12
Nazivni napon svitka Un [V]: 220-240 V AC
Nazivni napon polova AC-3 Un [V]: 400
Nazivna snaga AC-3 P [kW]: 5,5
Nazivna frekvencija [Hz]: 50/60
Prihvat vodiča: vijčani priključak, od 0,75 do 6 mm²
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa AC-3 (op. c.): 1000000
Mehanička trajnost uklopa po satu AC-3 (op. c./h): 600
Standardi: IEC/EN 60947-4-1
Dimenzije ŠxVxD [mm]: 44,7x76,3x78,5
Masa: 300 g
Pakiranje: 1/10 kom
