Pregled prospekata

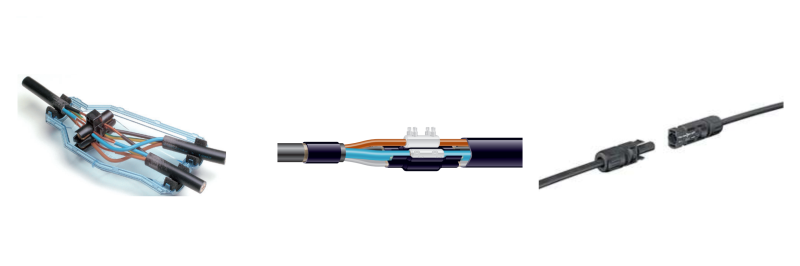

KABELSKE SPOJNICE NN



SPOJNICA MC4 MUŠKA 32.0143P0001-UR
Spojnica - konektor - priključak za spajanje vodiča i povezivanje fotonaponskih panela u PV (solarnim) sustavima
Proizvođač: STÄUBLI
Tip: MC4
Kataloški broj: 32.0143P0001-UR PV-KST4/6X-UR
Nazivni napon Un [V] DC: 1000
Nazivna struja In [A]: 39
Presjek vodiča [mm2]: 4 - 6
Vanjski promjer vodiča [mm]: 5,5 - 7,4
Stupanj zaštite: IP68 (1 m, 1 h) / IP65
Temperaturno područje primjene [°C]: -40 °C do +85 °C
Otpornost na vatru po UL 94: V0
UV otpornost: da
Materijal: tijelo od PA/PC, kontakti od pokositrenog bakra
Boja: crna
Dimenzije [mm]: 18,8x61
Napomene: kompatibilno s MC4-Evo 2 konektorima
Standardi: IEC 62852, UL 6703, TÜV, UR, JET
Pakiranje: 1 kom
Video: spajanje MC4 spojnice


SPOJNICA MC4-EVO2 MUŠKA 1500 VDC 32.0087P0001-UR
Spojnica - konektor - priključak za spajanje vodiča i povezivanje fotonaponskih panela u PV (solarnim) sustavima
Proizvođač: STÄUBLI
Tip: MC4-EVO 2
Kataloški broj: 32.0087P0001-UR PV-KST4-EVO 2/6I-UR
Nazivni napon Un [V] DC: 1500
Nazivna struja In [A]: 45 (53 A maksimalno)
Presjek vodiča [mm2]: 4 - 6
Vanjski promjer vodiča [mm]: 4,7 - 6,4
Stupanj zaštite: IP68 (1 m, 1 h) / IP65
Temperaturno područje primjene [°C]: -40 °C do +85 °C
Otpornost na vatru po UL 94: V0
UV otpornost: da
Materijal: tijelo od PA/PC, kontakti od pokositrenog bakra
Boja: crna
Dimenzije [mm]: 18,8x71,4
Napomene: MC4 EVO 2 spojnice su dizajnirane za rad na većem naponu od regularnih spojnica MC4, odnosno za 1500 V DC
Standardi: IEC 62852, UL 6703, TÜV, UR, JET
Pakiranje: 1 kom
Video: spajanje MC4 EVO 2 spojnice
prikaži više...

SPOJNICA MC4 ŽENSKA 32.0142P0001-UR
Spojnica - konektor - priključak za spajanje vodiča i povezivanje fotonaponskih panela u PV (solarnim) sustavima
Proizvođač: STÄUBLI
Tip: MC4
Kataloški broj: 32.0142P0001-UR PV-KBT4/6X-UR
Nazivni napon Un [V] DC: 1000
Nazivna struja In [A]: 39
Presjek vodiča [mm2]: 4 - 6
Vanjski promjer vodiča [mm]: 5,5 - 7,4
Stupanj zaštite: IP68 (1 m, 1 h) / IP65
Temperaturno područje primjene [°C]: -40 °C do +85 °C
Otpornost na vatru po UL 94: V0
UV otpornost: da
Materijal: tijelo od PA/PC, kontakti od pokositrenog bakra
Boja: crna
Dimenzije [mm]: 18,8x58
Napomene: kompatibilno s MC4-Evo 2 konektorima
Standardi: IEC 62852, UL 6703, TÜV, UR, JET
Pakiranje: 1 kom
Video: spajanje MC4 spojnice


SPOJNICA MC4-EVO2 ŽENSKA 1500 VDC 32.0086P0001-UR
Spojnica - konektor - priključak za spajanje vodiča i povezivanje fotonaponskih panela u PV (solarnim) sustavima
Proizvođač: STÄUBLI
Tip: MC4-EVO 2
Kataloški broj: 32.0086P0001-UR PV-KBT4-EVO 2/6I-UR
Nazivni napon Un [V] DC: 1500
Nazivna struja In [A]: 45 (53 A maksimalno)
Presjek vodiča [mm2]: 4 - 6
Vanjski promjer vodiča [mm]: 4,7 - 6,4
Stupanj zaštite: IP68 (1 m, 1 h) / IP65
Temperaturno područje primjene [°C]: -40 °C do +85 °C
Otpornost na vatru po UL 94: V0
UV otpornost: da
Materijal: tijelo od PA/PC, kontakti od pokositrenog bakra
Boja: crna
Dimenzije [mm]: 18,8x67,1
Napomene: MC4 EVO 2 spojnice su dizajnirane za rad na većem naponu od regularnih spojnica MC4, odnosno za 1500 V DC
Standardi: IEC 62852, UL 6703, TÜV, UR, JET
Pakiranje: 1 kom
Video: spajanje MC4 EVO 2 spojnice
prikaži više...

SPOJNICA MC4 ZA PANEL MUŠKA 32.0079P0001-UR
Proizvođač: STÄUBLI
Tip: MC4
Kataloški broj: 32.0079P0001-UR, PV-ADSP4-S2-UR/6
Nazivni napon Un [V] DC: 1250
Nazivna struja In [A]: 45
Presjek vodiča [mm2]: 4 - 6
Stupanj zaštite: IP68 (1 m, 1 h) / IP65
Temperaturno područje primjene [°C]: -40 °C do +85 °C
Otpornost na vatru po UL 94: V0
UV otpornost: da
Materijal: tijelo od PA/PC, kontakti od pokositrenog bakra
Boja: crna
Dimenzije [mm]: Ø 18,8x49,6
Standardi: IEC 62852, UL 6703, TÜV, UR, JET
Pakiranje: 1 kom
Tehničke specifikacije i uputstva: SPOJNICA MC4 ZA PANEL MUŠKA 32.0079P0001-UR prikaži više...


SPOJNICA MC4 ZA PANEL ŽENSKA 32.0078P0001-UR
Proizvođač: STÄUBLI
Tip: MC4
Kataloški broj: 32.0078P0001-UR, PV-ADBP4-S2-UR/6
Nazivni napon Un [V] DC: 1250
Nazivna struja In [A]: 45
Presjek vodiča [mm2]: 4 - 6
Stupanj zaštite: IP68 (1 m, 1 h) / IP65
Temperaturno područje primjene [°C]: -40 °C do +85 °C
Otpornost na vatru po UL 94: V0
UV otpornost: da
Materijal: tijelo od PA/PC, kontakti od pokositrenog bakra
Boja: crna
Dimenzije [mm]: Ø 18,8x51,9
Standardi: IEC 62852, UL 6703, TÜV, UR, JET
Pakiranje: 1 kom
Tehničke specifikacije i uputstva: SPOJNICA MC4 ZA PANEL ŽENSKA 32.0078P0001-UR prikaži više...

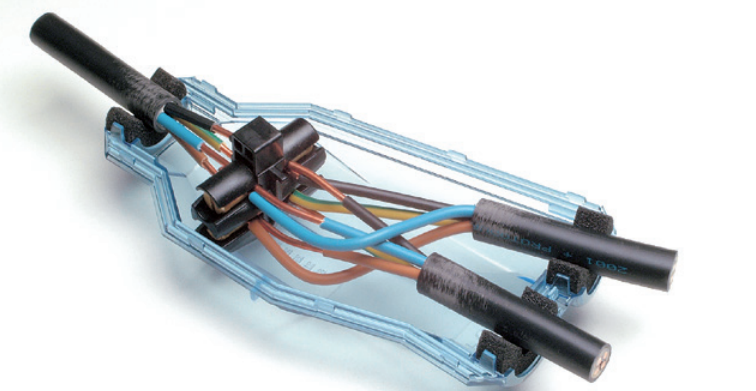

SPOJNICA KABELSKA TKSO-P 4x 1,5-10
Oznaka: TKSO-P 4x1,5-10
Za presjeke vodiča: od 1,5 do 10 mm2
Proizvođač: Metal product
Naziv: spojnica za kabele bez armature, izolirane umjetnom masom, nazivnog napona do 1 kV
Primjena: za spajanje 3 i 4-žilnih kabela prema gornjem opisu, kao npr. PP00 (NYY), PP00-A (NAYY), XP00 (N2XY), NYBY, NAYBY, NAYCY i sl.
Opis: spajanje vodiča vrši se prešanjem kabelskih čahura. Kabelske čahure ne dolaze u kompletu sa spojnicom, moraju se naručiti posebno.
Spojnice za 4-žilne kabele mogu se koristiti i na 3-žilnim kabelima.
Dimenzije spojnice: L = 230 mm, D = 25 mm (L=dužina spojnice, D=promjer spojnice)
Max. dimenzije čahura: dužina čahure = 35 mm, promjer čahure = 8 mm
Napomena: dimenzije spojnih čahura ne smiju prelaziti navedene vrijednosti. Navedeno područje presjeka pokriva sve kabele s PVC izolacijom uz postupak spajanja vodiča šesterokutnim prešanjem prema DIN standardu a u skladu s datim dimenzijama.


SPOJNICA KABELSKA TKSO-P 5x 1,5-10
Oznaka: TKSO-P 5x1,5-10
Za presjeke vodiča: od 1,5 do 10 mm2
Proizvođač: Metal product
Naziv: spojnica za kabele bez armature, izolirane umjetnom masom, nazivnog napona do 1 kV
Primjena: za spajanje 4 i 5-žilnih kabela prema gornjem opisu, kao npr. PP00 (NYY), PP00-A (NAYY), XP00 (N2XY), NYBY, NAYBY, NAYCY i sl.
Opis: spajanje vodiča vrši se prešanjem kabelskih čahura. Kabelske čahure ne dolaze u kompletu sa spojnicom, moraju se naručiti posebno.
Spojnice za 5-žilne kabele mogu se koristiti i na 4-žilnim kabelima.
Dimenzije spojnice: L = 230 mm, D = 25 mm (L=dužina spojnice, D=promjer spojnice)
Max. dimenzije čahura: dužina čahure = 35 mm, promjer čahure = 8 mm
Napomena: dimenzije spojnih čahura ne smiju prelaziti navedene vrijednosti. Navedeno područje presjeka pokriva sve kabele s PVC izolacijom uz postupak spajanja vodiča šesterokutnim prešanjem prema DIN standardu a u skladu s datim dimenzijama.


SPOJNICA KABELSKA TKSO-P 4x 6-25
Oznaka: TKSO-P 4x6-25
Za presjeke vodiča: od 6 do 25 mm2
Proizvođač: Metal product
Naziv: spojnica za kabele bez armature, izolirane umjetnom masom, nazivnog napona do 1 kV
Primjena: za spajanje 3 i 4-žilnih kabela prema gornjem opisu, kao npr. PP00 (NYY), PP00-A (NAYY), XP00 (N2XY), NYBY, NAYBY, NAYCY i sl.
Opis: spajanje vodiča vrši se prešanjem kabelskih čahura. Kabelske čahure ne dolaze u kompletu sa spojnicom, moraju se naručiti posebno.
Spojnice za 4-žilne kabele mogu se koristiti i na 3-žilnim kabelima.
Dimenzije spojnice: L = 450 mm, D = 40 mm (L=dužina spojnice, D=promjer spojnice)
Max. dimenzije čahura: dužina čahure = 75 mm, promjer čahure = 12 mm
Napomena: dimenzije spojnih čahura ne smiju prelaziti navedene vrijednosti. Navedeno područje presjeka pokriva sve kabele s PVC izolacijom uz postupak spajanja vodiča šesterokutnim prešanjem prema DIN standardu a u skladu s datim dimenzijama.


SPOJNICA KABELSKA TKSO-P 5x 6-25
Oznaka: TKSO-P 5x6-25
Za presjeke vodiča: od 6 do 25 mm2
Proizvođač: Metal product
Naziv: spojnica za kabele bez armature, izolirane umjetnom masom, nazivnog napona do 1 kV
Primjena: za spajanje 4 i 5-žilnih kabela prema gornjem opisu, kao npr. PP00 (NYY), PP00-A (NAYY), XP00 (N2XY), NYBY, NAYBY, NAYCY i sl.
Opis: spajanje vodiča vrši se prešanjem kabelskih čahura. Kabelske čahure ne dolaze u kompletu sa spojnicom, moraju se naručiti posebno.
Spojnice za 5-žilne kabele mogu se koristiti i na 4-žilnim kabelima.
Dimenzije spojnice: L = 450 mm, D = 40 mm (L=dužina spojnice, D=promjer spojnice)
Max. dimenzije čahura: dužina čahure = 75 mm, promjer čahure = 12 mm
Napomena: dimenzije spojnih čahura ne smiju prelaziti navedene vrijednosti. Navedeno područje presjeka pokriva sve kabele s PVC izolacijom uz postupak spajanja vodiča šesterokutnim prešanjem prema DIN standardu a u skladu s datim dimenzijama.


SPOJNICA MC4 S UGRAĐENIM OSIGURAČEM 15 A DC PV-K/1500ILF3-15/6E-0059 32.0329
Proizvođač: STÄUBLI
Tip: MC4 Evo 2
Kataloški broj: PV-K/1500ILF3-15/6E-0059 32.0329
Nazivni napon Un [V] DC: 1500
Ugrađeni osigurač [A]: 15 A
Presjek vodiča [mm²]: 6
Stupanj zaštite: IP68 (1 m, 1 h) / IP65
Temperaturno područje primjene [°C]: -40 °C do +50 °C
Otpornost na vatru po UL 94: V0
UV otpornost: da
Materijal: tijelo od PA/EVA/XLPE, kontakti od pokositrenog bakra
Boja: crna
Dimenzije: ukupna duljina spojnice je 59 cm
Standard: TUV Rheinland 2PfG 2380/10.21 R 60163375
Pakiranje: 1 kom
Tehničke specifikacije: SPOJNICA MC4 S UGRAĐENIM OSIGURAČEM 15 A DC PV-K/1500ILF3-15/6E-0059 32.0329
Video: spajanje MC4 spojnice
prikaži više...


SPOJNICA KABELSKA TKSO-P 4x16-50
Oznaka: TKSO-P 4x16-50
Za presjeke vodiča: od 16 do 50 mm2
Proizvođač: Metal product
Naziv: spojnica za kabele bez armature, izolirane umjetnom masom, nazivnog napona do 1 kV
Primjena: za spajanje 3 i 4-žilnih kabela prema gornjem opisu, kao npr. PP00 (NYY), PP00-A (NAYY), XP00 (N2XY), NYBY, NAYBY, NAYCY i sl.
Opis: spajanje vodiča vrši se prešanjem kabelskih čahura. Kabelske čahure ne dolaze u kompletu sa spojnicom, moraju se naručiti posebno.
Spojnice za 4-žilne kabele mogu se koristiti i na 3-žilnim kabelima.
Dimenzije spojnice: L = 600 mm, D = 50 mm (L=dužina spojnice, D=promjer spojnice)
Max. dimenzije čahura: dužina čahure = 95 mm, promjer čahure = 18 mm
Napomena: dimenzije spojnih čahura ne smiju prelaziti navedene vrijednosti. Navedeno područje presjeka pokriva sve kabele s PVC izolacijom uz postupak spajanja vodiča šesterokutnim prešanjem prema DIN standardu a u skladu s datim dimenzijama.


SPOJNICA MC4 S UGRAĐENIM OSIGURAČEM 20 A PV-K/1500ILF3-20/6E-0059 32.0330
Proizvođač: STÄUBLI
Tip: MC4 Evo 2
Kataloški broj: PV-K/1500ILF3-20/6E-0059 32.0330
Nazivni napon Un [V] DC: 1500
Ugrađeni osigurač [A]: 20 A
Presjek vodiča [mm²]: 6
Stupanj zaštite: IP68 (1 m, 1 h) / IP65
Temperaturno područje primjene [°C]: -40 °C do +50 °C
Otpornost na vatru po UL 94: V0
UV otpornost: da
Materijal: tijelo od PA/EVA/XLPE, kontakti od pokositrenog bakra
Boja: crna
Dimenzije: ukupna duljina spojnice je 59 cm
Standard: TUV Rheinland 2PfG 2380/10.21 R 60163375
Pakiranje: 1 kom
Tehničke specifikacije: SPOJNICA MC4 S UGRAĐENIM OSIGURAČEM 20 A DC PV-K/1500ILF3-20/6E-0059 32.0330
Video: spajanje MC4 spojnice
prikaži više...


SPOJNICA KABELSKA TKSO-P 5x16-50
Oznaka: TKSO-P 5x16-50
Za presjeke vodiča: od 16 do 50 mm2
Proizvođač: Metal product
Naziv: spojnica za kabele bez armature, izolirane umjetnom masom, nazivnog napona do 1 kV
Primjena: za spajanje 4 i 5-žilnih kabela prema gornjem opisu, kao npr. PP00 (NYY), PP00-A (NAYY), XP00 (N2XY), NYBY, NAYBY, NAYCY i sl.
Opis: spajanje vodiča vrši se prešanjem kabelskih čahura. Kabelske čahure ne dolaze u kompletu sa spojnicom, moraju se naručiti posebno.
Spojnice za 5-žilne kabele mogu se koristiti i na 4-žilnim kabelima.
Dimenzije spojnice: L = 600 mm, D = 50 mm (L=dužina spojnice, D=promjer spojnice)
Max. dimenzije čahura: dužina čahure = 95 mm, promjer čahure = 18 mm
Napomena: dimenzije spojnih čahura ne smiju prelaziti navedene vrijednosti. Navedeno područje presjeka pokriva sve kabele s PVC izolacijom uz postupak spajanja vodiča šesterokutnim prešanjem prema DIN standardu a u skladu s datim dimenzijama.


SPOJNICA KABELSKA TKSO-P 4x50-70
Oznaka: TKSO-P 4x50-70
Za presjeke vodiča: od 50 do 70 mm2
Proizvođač: Metal product
Naziv: spojnica za kabele bez armature, izolirane umjetnom masom, nazivnog napona do 1 kV
Primjena: za spajanje 3 i 4-žilnih kabela prema gornjem opisu, kao npr. PP00 (NYY), PP00-A (NAYY), XP00 (N2XY), NYBY, NAYBY, NAYCY i sl.
Opis: spajanje vodiča vrši se prešanjem kabelskih čahura. Kabelske čahure ne dolaze u kompletu sa spojnicom, moraju se naručiti posebno
Napomena: spojnice za 4-žilne kabele mogu se koristiti i na 3-žilnim kabelima
Dimenzije spojnice: L = 600-700 mm, D = 50-80 mm (L=dužina spojnice, D=promjer spojnice)
Max. dimenzije čahura: dužina čahure = 95-110 mm, promjer čahure = 18-26 mm
Napomena: dimenzije spojnih čahura ne smiju prelaziti navedene vrijednosti. Navedeno područje presjeka pokriva sve kabele s PVC izolacijom uz postupak spajanja vodiča šesterokutnim prešanjem prema DIN standardu a u skladu s datim dimenzijama
prikaži više...

SPOJNICA KABELSKA TKSO-P 4x70-150
Oznaka: TKSO-P 4x70-150
Za presjeke vodiča: od 70 do 150 mm2
Proizvođač: Metal product
Naziv: spojnica za kabele bez armature, izolirane umjetnom masom, nazivnog napona do 1 kV
Primjena: za spajanje 3 i 4-žilnih kabela prema gornjem opisu, kao npr. PP00 (NYY), PP00-A (NAYY), XP00 (N2XY), NYBY, NAYBY, NAYCY i sl.
Opis: spajanje vodiča vrši se prešanjem kabelskih čahura. Kabelske čahure ne dolaze u kompletu sa spojnicom, moraju se naručiti posebno.
Spojnice za 4-žilne kabele mogu se koristiti i na 3-žilnim kabelima.
Dimenzije spojnice: L = 750 mm, D = 80 mm (L=dužina spojnice, D=promjer spojnice)
Max. dimenzije čahura: dužina čahure = 130 mm, promjer čahure = 26 mm
Napomena: dimenzije spojnih čahura ne smiju prelaziti navedene vrijednosti. Navedeno područje presjeka pokriva sve kabele s PVC izolacijom uz postupak spajanja vodiča šesterokutnim prešanjem prema DIN standardu a u skladu s datim dimenzijama.

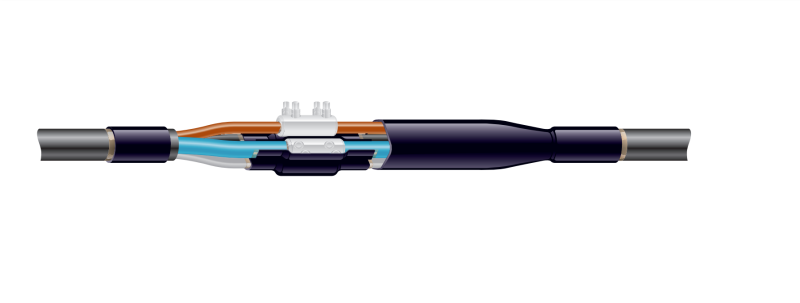

SPOJNICA KABELSKA LJSM-4x016-050
Kabelska spojnica za kabele izolirane plastikom (ili gumom) bez armature, nazivnog napona do 1 kV, s vijčanim čahurama
Proizvođač: TE Connectivity
Kataloški broj: LJSM-4x016-050 CY1514-000 (u kompletu s vijčanim čahurama)
Za presjeke vodiča: od 16 do 50 mm²
Primjena: za spajanje 3 i 4-žilnih kabela prema gornjem opisu, kao npr. PP00 (NYY), XP00 (N2XY), NAYCY i sl.
Opis: Spojnica se sastoji od četiri vijčanih čahura sa samokidajućim glavama vijaka (za LJSM spojnice) i odgovarajućim brojem unutarnjih, te jednom vanjskom (zajedničkom) toploskupljajućom cijevi. Spojne čahure se izoliraju i brtve pomoću debelostjenih cijevi tvornički oslojenih termotopivim ljepilom. Vanjska zaštita i brtvljenje spojnice se izvodi pomoću debelostjene toploskupljajuće cijevi.
Dimenzije spojnice: L = 500 mm, D = 50 mm (L = dužina spojnice, D = promjer spojnice)
Pakiranje: 1 set
Specifikacije-Katalog SPOJNICA KABELSKA LJSM-4x016-050


SPOJNICA KABELSKA TKSO-P 4x95-300
Oznaka: TKSO-P 4x95-300
Za presjeke vodiča: od 95 do 300 mm2
Proizvođač: Metal product
Naziv: spojnica za kabele bez armature, izolirane umjetnom masom, nazivnog napona do 1 kV
Primjena: za spajanje 3 i 4-žilnih kabela prema gornjem opisu, kao npr. PP00 (NYY), PP00-A (NAYY), XP00 (N2XY), NYBY, NAYBY, NAYCY i sl.
Opis: spajanje vodiča vrši se prešanjem kabelskih čahura. Kabelske čahure ne dolaze u kompletu sa spojnicom, moraju se naručiti posebno.
Spojnice za 4-žilne kabele mogu se koristiti i na 3-žilnim kabelima.
Dimenzije spojnice: L = 850 mm, D = 110 mm (L=dužina spojnice, D=promjer spojnice)
Max. dimenzije čahura: dužina čahure = 150 mm, promjer čahure = 37 mm
Napomena: dimenzije spojnih čahura ne smiju prelaziti navedene vrijednosti. Navedeno područje presjeka pokriva sve kabele s PVC izolacijom uz postupak spajanja vodiča šesterokutnim prešanjem prema DIN standardu a u skladu s datim dimenzijama.


SPOJNICA KABELSKA LJSM-4x035-150
Kabelska spojnica za kabele izolirane plastikom (ili gumom) bez armature, nazivnog napona do 1 kV, s vijčanim čahurama
Proizvođač: TE Connectivity
Kataloški broj: LJSM-4x016-050 CY1514-000 (u kompletu s vijčanim čahurama)
Za presjeke vodiča: od 35 do 150 mm²
Primjena: za spajanje 3 i 4-žilnih kabela prema gornjem opisu, kao npr. PP00 (NYY), XP00 (N2XY), NAYCY i sl.
Opis: Spojnica se sastoji od četiri vijčanih čahura sa samokidajućim glavama vijaka (za LJSM spojnice) i odgovarajućim brojem unutarnjih, te jednom vanjskom (zajedničkom) toploskupljajućom cijevi. Spojne čahure se izoliraju i brtve pomoću debelostjenih cijevi tvornički oslojenih termotopivim ljepilom. Vanjska zaštita i brtvljenje spojnice se izvodi pomoću debelostjene toploskupljajuće cijevi.
Dimenzije spojnice: L = 780 mm, D = 75 mm (L = dužina spojnice, D = promjer spojnice)
Pakiranje: 1 set
Specifikacije-Katalog SPOJNICA KABELSKA LJSM-4x035-150


SPOJNICA KABELSKA ODVOJNA BAV-2U-GD-KK2/4
Kabelska odvojna spojnica za kabele izolirane plastikom, presjeka do 25 mm² nazivnog napona do 1 kV
Proizvođač: TE Connectivity
Kataloški broj: BAV-2U-GD-KK2/4
Za presjeke vodiča: 6 mm² do 25 mm²
- glavni: 4 x 10-25 mm²
- odvojni: 4 x 6-25 mm²
Primjena: za spajanje 3 ili 4-žilnih kabela izoliranih plastikom bez armature, presjeka do 25 mm², kao npr.; PP-00, XP-00, N(A)YY, N(A)2XY...
Opis:
- spojnica se sastoji od mehanički otpornog prozirnog polikarbonatnog kućišta u obliku dviju polutki s ugrađenim polimernim brtvenim jastučićima. Rukovanje s takvim robusnim kućištem je jednostavno i brzo, a rezanje i prilagođavanje kabelu nije potrebno.
- GUROFLEX materijal za zalijevanje se isporučuje u polietilenskoj vrećici s dva međusobno odvojena prostora (dvokompomentna masa)
- spojnica dolazi s uključenim spojnim blokom koji se sastoji od međusobno povezanih i izoliranih vijčanih utornih stezaljki
Dimenzije spojnice: duljina kućišta L = 238 mm, visina kućišta H = 110 mm
Pakiranje: 1 kom
Specifikacije-Katalog SPOJNICA ODVOJNA BAV-2U-GD-KK2/4
