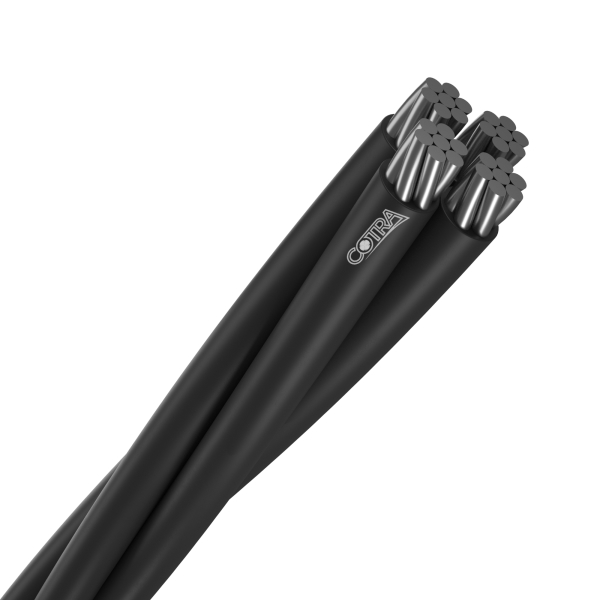

Samonosivi aluminijski kabelski snop s XLPE izolacijom

Tip: NFA2X / FR-N1XD4-AR / FR-N1XD9-AR (komercijalna oznaka: ELKALEKS, ELKALEX)
Primjena: samonosivi kabelski snop za distributivne niskonaponske nadzemne mreže u gradskim, prigradskim i seoskim područjima, javnu rasvjetu i nadzemne kućne priključke

Konstrukcija:
1. Fazni vodič: kompaktirano aluminijsko uže, okruglo (RM izvedba)
2. Neutralni vodič: kompaktirano aluminijsko uže, okruglo (RM izvedba)
3. Izolacija: XLPE masa crne boje

Broj žila i presjek: 2 x 16,0 mm²

Označavanje: fazna žila brojem 1 u grupi po 5 istih brojeva, neutralni vodič uzdužnim izbočenjem u obliku trokuta

Nominalni napon Uo/U [V]: 600/1000 V
Ispitni napon [V]: 4000 V

Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +80 °C

Vanjski promjer [mm]: 15
Masa Al [kg/km]: 93
Masa snopa [kg/km]: 155
Pakiranje: bubanj 500 m / 1000 m

Samonosivi aluminijski kabelski snop s XLPE izolacijom

Tip: NFA2X / FR-N1XD4-AR / FR-N1XD9-AR (komercijalna oznaka: ELKALEKS, ELKALEX)
Primjena: samonosivi kabelski snop za distributivne niskonaponske nadzemne mreže u gradskim, prigradskim i seoskim područjima, javnu rasvjetu i nadzemne kućne priključke

Konstrukcija:
1. Fazni vodič: kompaktirano aluminijsko uže, okruglo (RM izvedba)
2. Neutralni vodič: kompaktirano aluminijsko uže, okruglo (RM izvedba)
3. Izolacija: XLPE masa crne boje

Broj žila i presjek: 2 x 25,0 mm²

Označavanje: fazna žila brojem 1 u grupi po 5 istih brojeva, neutralni vodič uzdužnim izbočenjem u obliku trokuta

Nominalni napon Uo/U [V]: 600/1000 V
Ispitni napon [V]: 4000 V

Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +80 °C

Vanjski promjer [mm]: 18,4
Masa Al [kg/km]: 145
Masa snopa [kg/km]: 240
Pakiranje: bubanj 500 m / 1000 m

Samonosivi aluminijski kabelski snop s XLPE izolacijom

Tip: NFA2X / FR-N1XD4-AR / FR-N1XD9-AR (komercijalna oznaka: ELKALEKS, ELKALEX)
Primjena: samonosivi kabelski snop za distributivne niskonaponske nadzemne mreže u gradskim, prigradskim i seoskim područjima, javnu rasvjetu i nadzemne kućne priključke

Konstrukcija:
1. Fazni vodič: kompaktirano aluminijsko uže, okruglo (RM izvedba)
2. Neutralni vodič: kompaktirano aluminijsko uže, okruglo (RM izvedba)
3. Izolacija: XLPE masa crne boje

Broj žila i presjek: 5 x 16,0 mm²

Označavanje: fazne žile brojevima 1, 2, 3 u grupi po 5 istih brojeva, neutralni vodič uzdužnim izbočenjem u obliku trokuta

Nominalni napon Uo/U [V]: 600/1000 V
Ispitni napon [V]: 4000 V

Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +80 °C

Vanjski promjer [mm]: 20
Masa Al [kg/km]: 232
Masa snopa [kg/km]: 381
Pakiranje: bubanj 500 m / 1000 m

Samonosivi aluminijski kabelski snop s XLPE izolacijom

Tip: NFA2X / FR-N1XD4-AR / FR-N1XD9-AR (komercijalna oznaka: ELKALEKS, ELKALEX)
Primjena: samonosivi kabelski snop za distributivne niskonaponske nadzemne mreže u gradskim, prigradskim i seoskim područjima, javnu rasvjetu i nadzemne kućne priključke

Konstrukcija:
1. Fazni vodič: kompaktirano aluminijsko uže, okruglo (RM izvedba)
2. Neutralni vodič: kompaktirano aluminijsko uže, okruglo (RM izvedba)
3. Izolacija: XLPE masa crne boje

Broj žila i presjek: 4 x 16,0 mm²

Označavanje: fazne žile brojevima 1, 2, 3 u grupi po 5 istih brojeva, neutralni vodič uzdužnim izbočenjem u obliku trokuta

Nominalni napon Uo/U [V]: 600/1000 V
Ispitni napon [V]: 4000 V

Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +80 °C

Vanjski promjer [mm]: 18
Masa Al [kg/km]: 186
Masa snopa [kg/km]: 305
Pakiranje: bubanj 500 m / 1000 m

Samonosivi aluminijski kabelski snop s XLPE izolacijom

Tip: NFA2X / FR-N1XD4-AR / FR-N1XD9-AR (komercijalna oznaka: ELKALEKS, ELKALEX)
Primjena: samonosivi kabelski snop za distributivne niskonaponske nadzemne mreže u gradskim, prigradskim i seoskim područjima, javnu rasvjetu i nadzemne kućne priključke

Konstrukcija:
1. Fazni vodič: kompaktirano aluminijsko uže, okruglo (RM izvedba)
2. Neutralni vodič: kompaktirano aluminijsko uže, okruglo (RM izvedba)
3. Izolacija: XLPE masa crne boje

Broj žila i presjek: 4 x 25,0 mm²

Označavanje: fazne žile brojevima 1, 2, 3 u grupi po 5 istih brojeva, neutralni vodič uzdužnim izbočenjem u obliku trokuta

Nominalni napon Uo/U [V]: 600/1000 V
Ispitni napon [V]: 4000 V

Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +80 °C

Vanjski promjer [mm]: 18
Masa Al [kg/km]: 186
Masa snopa [kg/km]: 305
Pakiranje: bubanj 500 m / 1000 m

Samonosivi aluminijski kabelski snop s XLPE izolacijom

Tip: NFA2X / FR-N1XD4-AR / FR-N1XD9-AR (komercijalna oznaka: ELKALEKS, ELKALEX)
Primjena: samonosivi kabelski snop za distributivne niskonaponske nadzemne mreže u gradskim, prigradskim i seoskim područjima, javnu rasvjetu i nadzemne kućne priključke

Konstrukcija:
1. Fazni vodič: kompaktirano aluminijsko uže, okruglo (RM izvedba)
2. Neutralni vodič: kompaktirano uže izrađeno od aluminijske legure AlMgSi, okruglo (RM izvedba)
3. Izolacija: XLPE masa crne boje

Broj žila i presjek: 3 x 35 + 70 mm2

Označavanje: fazne žile brojevima 1,2,3 u grupi po 5 istih brojeva, neutralni vodič uzdužnim izbočenjem u obliku trokuta

Nominalni napon Uo/U [V]: 600/1000 V
Ispitni napon [V]: 4000 V

Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +80 °C

Vanjski promjer [mm]: 29,8
Masa Al [kg/km]: 509
Masa snopa [kg/km]: 780
Pakiranje: bubanj 500 m / 1000 m

Samonosivi aluminijski kabelski snop s XLPE izolacijom

Tip: NFA2X / FR-N1XD4-AR / FR-N1XD9-AR (komercijalna oznaka: ELKALEKS, ELKALEX)
Primjena: samonosivi kabelski snop za distributivne niskonaponske nadzemne mreže u gradskim, prigradskim i seoskim područjima, javnu rasvjetu i nadzemne kućne priključke

Konstrukcija:
1. Fazni vodič: kompaktirano aluminijsko uže, okruglo (RM izvedba)
2. Neutralni vodič: kompaktirano uže izrađeno od aluminijske legure AlMgSi, okruglo (RM izvedba)
3. Izolacija: XLPE masa crne boje

Broj žila i presjek: 3 x 35 + 70 + 2 x 16 mm2

Označavanje: fazne žile brojevima 1,2,3 u grupi po 5 istih brojeva, neutralni vodič uzdužnim izbočenjem u obliku trokuta, žile za javnu rasvjetu oznakama R1 i R2 u grupi po 5 istih oznaka

Nominalni napon Uo/U [V]: 600/1000 V
Ispitni napon [V]: 4000 V

Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +80 °C

Vanjski promjer [mm]: 29,8
Masa Al [kg/km]: 602
Masa snopa [kg/km]: 935
Pakiranje: bubanj 500 m

Samonosivi aluminijski kabelski snop s XLPE izolacijom

Tip: NFA2X / FR-N1XD4-AR / FR-N1XD9-AR (komercijalna oznaka: ELKALEKS, ELKALEX)
Primjena: samonosivi kabelski snop za distributivne niskonaponske nadzemne mreže u gradskim, prigradskim i seoskim područjima, javnu rasvjetu i nadzemne kućne priključke

Konstrukcija:
1. Fazni vodič: kompaktirano aluminijsko uže, okruglo (RM izvedba)
2. Neutralni vodič: kompaktirano uže izrađeno od aluminijske legure AlMgSi, okruglo (RM izvedba)
3. Izolacija: XLPE masa crne boje

Broj žila i presjek: 3 x 70 + 70 mm2

Označavanje: fazne žile brojevima 1,2,3 u grupi po 5 istih brojeva, neutralni vodič uzdužnim izbočenjem u obliku trokuta

Nominalni napon Uo/U [V]: 600/1000 V
Ispitni napon [V]: 4000 V

Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +80 °C

Vanjski promjer [mm]: 38,6
Masa Al [kg/km]: 813
Masa snopa [kg/km]: 1.160
Pakiranje: bubanj 500 m / 1000 m

Samonosivi aluminijski kabelski snop s XLPE izolacijom

Tip: NFA2X / FR-N1XD4-AR / FR-N1XD9-AR (komercijalna oznaka: ELKALEKS, ELKALEX)
Primjena: samonosivi kabelski snop za distributivne niskonaponske nadzemne mreže u gradskim, prigradskim i seoskim područjima, javnu rasvjetu i nadzemne kućne priključke

Konstrukcija:
1. Fazni vodič: kompaktirano aluminijsko uže, okruglo (RM izvedba)
2. Neutralni vodič: kompaktirano uže izrađeno od aluminijske legure AlMgSi, okruglo (RM izvedba)
3. Izolacija: XLPE masa crne boje

Broj žila i presjek: 3 x 70 + 70 + 2 x 25 mm2

Označavanje: fazne žile brojevima 1,2,3 u grupi po 5 istih brojeva, neutralni vodič uzdužnim izbočenjem u obliku trokuta, žile za javnu rasvjetu oznakama R1 i R2 u grupi po 5 istih oznaka

Nominalni napon Uo/U [V]: 600/1000 V
Ispitni napon [V]: 4000 V

Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +80 °C

Vanjski promjer [mm]: 38,6
Masa Al [kg/km]: 958
Masa snopa [kg/km]: 1.400
Pakiranje: bubanj 500 m

Samonosivi aluminijski kabelski snop s XLPE izolacijom

Tip: NFA2X / FR-N1XD4-AR / FR-N1XD9-AR (komercijalna oznaka: ELKALEKS, ELKALEX)
Primjena: samonosivi kabelski snop za distributivne niskonaponske nadzemne mreže u gradskim, prigradskim i seoskim područjima, javnu rasvjetu i nadzemne kućne priključke

Konstrukcija:
1. Fazni vodič: kompaktirano aluminijsko uže, okruglo (RM izvedba)
2. Neutralni vodič: kompaktirano uže izrađeno od aluminijske legure AlMgSi, okruglo (RM izvedba)
3. Izolacija: XLPE masa crne boje

Broj žila i presjek: 3 x 70 + 70 + 2 x 16 mm2

Označavanje: fazne žile brojevima 1,2,3 u grupi po 5 istih brojeva, neutralni vodič uzdužnim izbočenjem u obliku trokuta, žile za javnu rasvjetu oznakama R1 i R2 u grupi po 5 istih oznaka

Nominalni napon Uo/U [V]: 600/1000 V
Ispitni napon [V]: 4000 V

Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +80 °C

Vanjski promjer [mm]: 38,6
Masa Al [kg/km]: 907
Masa snopa [kg/km]: 1.315
Pakiranje: bubanj 500 m
