PLINSKE AMPULE ZA NAPUHAVANJE BRTVENIH UVODNICA E7512-0160
Oznaka: E7512-0160
Naziv: plinske ampule za napuhavanje brtvenih folija RDSS

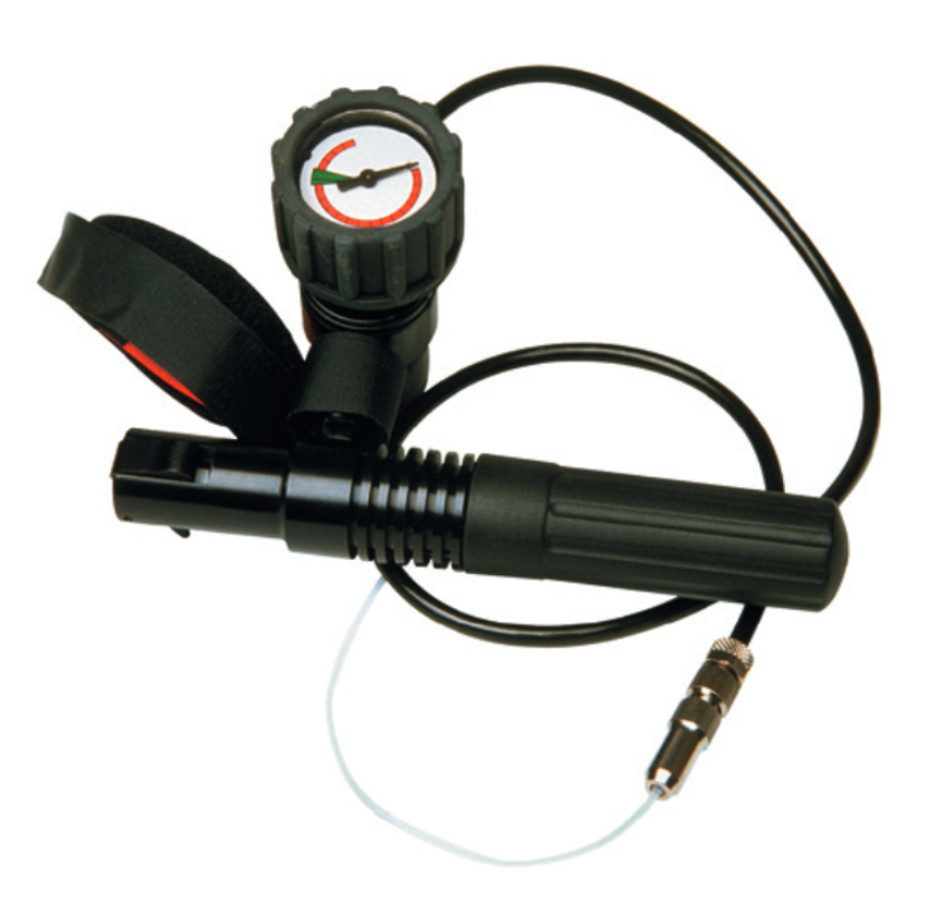

Primjena: uz alat za napuhavanje brtvenih folija RDSS-IT-16
Opis: plinske ampule namijenjene su za napuhivanje RDSS brtvenih folija pomoću RDSS-IT-16 uređaja za napuhavanje.
Jedna plinska ampula može napuhati otprilike 2-3 kom RDSS-100 folija.
Sadržaj: 16 g plina CO2
STEZALJKA ZA PROBOJ IZOLACIJE EP95-13
Izolirana stezaljka za probijanje izolacije i priključivanje na kabele
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Tip: EP
Kataloški broj: EP95-13 16-95/1,5-10
Nazivna struja [A]: 63 A max
Presjek vodiča - glavni: 16-95 mm²
Presjek vodiča - odvojni: 1,5-10 mm²
Moment pritezanja: 7 Nm
Veličina priteznog vijka: M6
Primjena:
- za odvojno spajanje većine tipova NN kabelskih snopova, kao i za spajanje žila kabela kućnog priključka i javne rasvjete
- predviđeno korištenje za aluminijske i bakrene vodiče
Značajke i specifikacije:
- kada se pritezni vijak steže, zubi na kontaktnim noževima probijaju izolaciju i uspostavljaju pouzdan kontakt, vijak se priteže sve dok ne uslijedi pucanje glave
- duga matica sa samokidajućom glavom osigurava pouzdanu ugradnju
- pritezni vijak naponski izoliran, dozvoljava ugradnju stezaljke pod naponom
- prethodno skidanje izolacije uz upotrebu noža nije potrebno
- ispitano na vodonepropusnost naponom 6 kV u trajanju od 30 min u kadi s vodom (NFC 33020, CENELEC EN 50483-4 klasa 1)
- komponente stezaljke nisu odvojive pa se ne mogu izgubiti a završna kapa učvršćena je za kućište stezaljke
- tijelo stezaljke izrađeno od polimera ojačanog staklenim vlaknima i otporno na vremenske utjecaje i UV svjetlo
- kontaktni noževi izrađeni od aluminija ili bakra, pritezni vijak izrađen od čelika i zaštićen od korozije postupkom dakromatizacije
Standard: HRN-HD 626 S1, tip: 6E-1, HRN-HD 626 S1, tip: 4F-1 i HD 626 S1, tip: 5D-1, NFC 33020, EATS 43-14, EN 50483-4
Dimenzije VxŠxD [mm]: 61x44x43
Masa: 50 g
Pakiranje: 1/50 kom

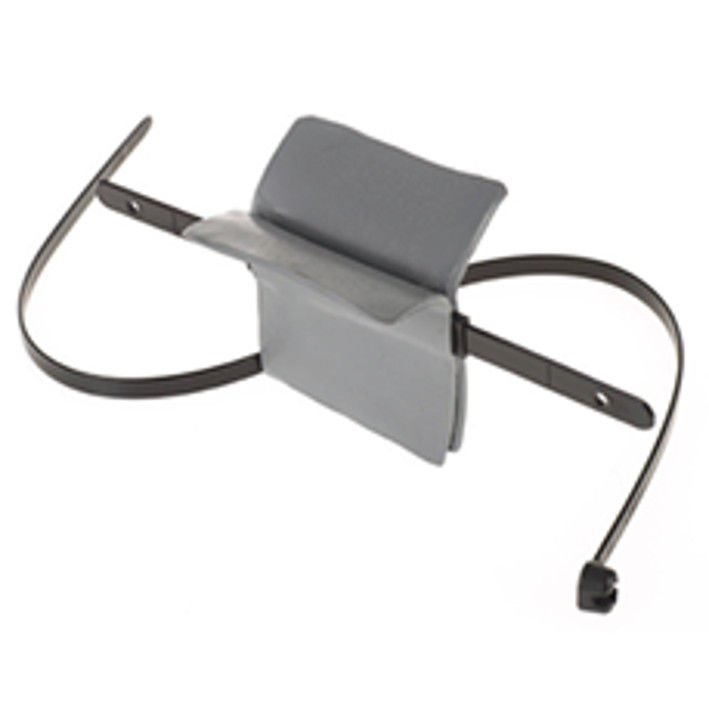

RDSS-CLIP-45 BRTVENI UMETAK
Oznaka: RDSS-CLIP-45
Naziv: brtveni umetak RDSS-CLIP
Primjena: uz brtvenu foliju RDSS-45
Opis: ukoliko treba brtviti tri ili više kabela kroz jednu cijev, potrebno je koristiti RDSS brtveni umetak (clip) u kombinaciji s RDSS brtvenom folijom.
Za korištenje svakog brtvenog umetka, odbijte 5 mm od maksimalnog promjera snopa kabela D.
Jedan brtveni umetak RDSS-clip brtvi do 4 kabela. Ukoliko je potrebno brtviti više od 4 kabela, upotrijebite slijedeći dodatni brtveni umetak kako je prikazano crtežom.
STEZALJKA ZA PROBOJ IZOLACIJE P2X-95
Izolirana stezaljka za probijanje izolacije i priključivanje na kabele
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Tip: P2X-95
Kataloški broj: P2X-95 16-95/4-35
Nazivna struja [A]: 138 A max
Presjek vodiča - glavni / odvojni: 16-95 mm² / 4-35(50*) mm²
Presjek vodiča - glavni / glavni: 16-35 mm² / 16-35 mm² **
* Stezaljka P2X-95 prihvaća maksimalni presjek 50 mm² odvojnog vodiča, ali je deklarirana za struju Imax=138A, što odgovara nazivnom strujnom opterećenju izoliranog vodiča od 35 mm² (HRN-HD 626 S1, tip: 6E)
** Kada je potrebno spojiti dva glavna vodiča, onda su presjeci za oba glavna vodića 35 mm² max
Moment pritezanja: 11 Nm
Veličina priteznog vijka: M8
Primjena:
- za odvojno spajanje većine tipova NN kabelskih snopova, kao i za spajanje žila kabela kućnog priključka
- predviđeno korištenje za aluminijske i bakrene vodiče
Značajke i specifikacije:
- kada se pritezni vijak steže, zubi na kontaktnim noževima probijaju izolaciju i uspostavljaju pouzdan kontakt, vijak se priteže sve dok ne uslijedi pucanje glave
- duga matica sa samokidajućom glavom osigurava pouzdanu ugradnju
- pritezni vijak naponski izoliran, dozvoljava ugradnju stezaljke pod naponom
- prethodno skidanje izolacije uz upotrebu noža nije potrebno
- ispitano na vodonepropusnost naponom 6 kV u trajanju od 30 min u kadi s vodom (NFC 33020, CENELEC EN 50483-4 klasa 1)
- komponente stezaljke nisu odvojive pa se ne mogu izgubiti a završna kapa učvršćena je za kućište stezaljke
- tijelo stezaljke izrađeno od polimera ojačanog staklenim vlaknima i otporno na vremenske utjecaje i UV svjetlo
- kontaktni noževi izrađeni od aluminija ili bakra, pritezni vijak izrađen od čelika i zaštićen od korozije postupkom dakromatizacije
Standard: HRN-HD 626 S1, tip: 6E-1, HRN-HD 626 S1, tip: 4F-1 i HD 626 S1, tip: 5D-1, NFC 33020, EATS 43-14, EN 50483-4
Dimenzije VxŠxD [mm]: 86x43x52
Masa: 108 g
Pakiranje: 1/50 kom
RDSS-CLIP-75 BRTVENI UMETAK
Oznaka: RDSS-CLIP-75
Naziv: brtveni umetak RDSS-CLIP
Primjena: uz brtvenu foliju RDSS-60
Opis: ukoliko treba brtviti tri ili više kabela kroz jednu cijev, potrebno je koristiti RDSS brtveni umetak (clip) u kombinaciji s RDSS brtvenom folijom.
Za korištenje svakog brtvenog umetka, odbijte 5 mm od maksimalnog promjera snopa kabela D.
Jedan brtveni umetak RDSS-clip brtvi do 4 kabela. Ukoliko je potrebno brtviti više od 4 kabela, upotrijebite slijedeći dodatni brtveni umetak kako je prikazano crtežom.
STEZALJKA ZA GOLI VODIČ EPB95-13
Izolirana stezaljka za pričvršćivanje na goli vodič (Al/Cu)
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Tip: EPB
Kataloški broj: EPB95-13 16-95/1,5-10
Nazivna struja [A]: 63 A max
Presjek vodiča - glavni: 16-95 mm²
Presjek vodiča - odvojni: 1,5-10 mm²
Moment pritezanja: 7 Nm
Veličina priteznog vijka: M6
Primjena:
- stezaljka je namjenjena za spajanje vodiča svjetiljki javne rasvjete pričvršćivanjem na gole vodiče u niskonaponskim mrežama (alumiij ili bakar)
Značajke i specifikacije:
- kada se pritezni vijak steže, zubi na kontaktnim noževima uspostavljaju pouzdan kontakt, vijak se priteže sve dok ne uslijedi pucanje glave
- duga matica sa samokidajućom glavom osigurava pouzdanu ugradnju
- pritezni vijak naponski izoliran, dozvoljava ugradnju stezaljke pod naponom
- komponente stezaljke nisu odvojive pa se ne mogu izgubiti a završna kapa učvršćena je za kućište stezaljke
- tijelo stezaljke izrađeno od polimera ojačanog staklenim vlaknima i otporno na vremenske utjecaje i UV svjetlo
- kontaktni noževi izrađeni od aluminija ili bakra, pritezni vijak izrađen od čelika i zaštićen od korozije postupkom dakromatizacije
Standard: HRN-HD 626 S1, tip: 6E-1, HRN-HD 626 S1, tip: 4F-1 i HD 626 S1, tip: 5D-1, NFC 33020, EATS 43-14, EN 50483-4
Dimenzije VxŠxD [mm]: 61x44x43
Masa: 50 g
Pakiranje: 1/50 kom
RDSS-CLIP-100 (S5) BRTVENI UMETAK
Oznaka: RDSS-CLIP-100
Naziv: brtveni umetak RDSS-CLIP
Primjena: uz brtvenu foliju RDSS-100
Opis: ukoliko treba brtviti tri ili više kabela kroz jednu cijev, potrebno je koristiti RDSS brtveni umetak (clip) u kombinaciji s RDSS brtvenom folijom.
Za korištenje svakog brtvenog umetka, odbijte 5 mm od maksimalnog promjera snopa kabela D.
Jedan brtveni umetak RDSS-clip brtvi do 4 kabela. Ukoliko je potrebno brtviti više od 4 kabela, upotrijebite slijedeći dodatni brtveni umetak kako je prikazano crtežom.
RDSS-CLIP-125 (S5) BRTVENI UMETAK
Oznaka: RDSS-CLIP-125
Naziv: brtveni umetak RDSS-CLIP
Primjena: uz brtvenu foliju RDSS-125
Opis: ukoliko treba brtviti tri ili više kabela kroz jednu cijev, potrebno je koristiti RDSS brtveni umetak (clip) u kombinaciji s RDSS brtvenom folijom.
Za korištenje svakog brtvenog umetka, odbijte 5 mm od maksimalnog promjera snopa kabela D.
Jedan brtveni umetak RDSS-clip brtvi do 4 kabela. Ukoliko je potrebno brtviti više od 4 kabela, upotrijebite slijedeći dodatni brtveni umetak kako je prikazano crtežom.
RDSS-CLIP-150(S5) BRTVENI UMETAK
Oznaka: RDSS-CLIP-150
Naziv: brtveni umetak RDSS-CLIP
Primjena: uz brtvenu foliju RDSS-150
Opis: ukoliko treba brtviti tri ili više kabela kroz jednu cijev, potrebno je koristiti RDSS brtveni umetak (clip) u kombinaciji s RDSS brtvenom folijom.
Za korištenje svakog brtvenog umetka, odbijte 5 mm od maksimalnog promjera snopa kabela D.
Jedan brtveni umetak RDSS-clip brtvi do 4 kabela. Ukoliko je potrebno brtviti više od 4 kabela, upotrijebite slijedeći dodatni brtveni umetak kako je prikazano crtežom.
STEZALJKA ZA PROBOJ IZOLACIJE P3X-95 25-95/25-95
Izolirana stezaljka za probijanje izolacije i priključivanje na kabele
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Tip: P3X-95
Kataloški broj: P3X-95 25-95/25-95
Nazivna struja [A]: 258 A max
Presjek vodiča - glavni / odvojni: 25-95 mm² / 25-95 mm²
Presjek vodiča - glavni / glavni: 25-95 mm² / 25-95 mm²
Moment pritezanja: 18 Nm
Veličina priteznog vijka: M8
Primjena:
- za odvojno spajanje većine tipova NN kabelskih snopova, kao i za spajanje žila kabela kućnog priključka
- predviđeno korištenje za aluminijske i bakrene vodiče
Značajke i specifikacije:
- kada se pritezni vijak steže, zubi na kontaktnim noževima probijaju izolaciju i uspostavljaju pouzdan kontakt, vijak se priteže sve dok ne uslijedi pucanje glave
- duga matica sa samokidajućom glavom osigurava pouzdanu ugradnju
- pritezni vijak naponski izoliran, dozvoljava ugradnju stezaljke pod naponom
- prethodno skidanje izolacije uz upotrebu noža nije potrebno
- ispitano na vodonepropusnost naponom 6 kV u trajanju od 30 min u kadi s vodom (NFC 33020, CENELEC EN 50483-4 klasa 1)
- komponente stezaljke nisu odvojive pa se ne mogu izgubiti a završna kapa učvršćena je za kućište stezaljke
- tijelo stezaljke izrađeno od polimera ojačanog staklenim vlaknima i otporno na vremenske utjecaje i UV svjetlo
- kontaktni noževi izrađeni od aluminija ili bakra, pritezni vijak izrađen od čelika i zaštićen od korozije postupkom dakromatizacije
Standard: HRN-HD 626 S1, tip: 6E-1, HRN-HD 626 S1, tip: 4F-1 i HD 626 S1, tip: 5D-1, NFC 33020, EATS 43-14, EN 50483-4
Dimenzije VxŠxD [mm]: 91x48,2x57
Masa: 160 g
Pakiranje: 1/50 kom
KABEL. STOPICA VIJČANA BLMT-25/95-17
Vijčana kabelska cijevna stopica s kidajućom glavom vijaka, za Al i Cu vodiče, primjenjiva za unutarnju i vanjsku ugradnju, do 42kV
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Kataloški broj: BLMT-25/95-17
Područje korištenja vodiča:
Al okrugli višežični: 25-95 mm² (promjer vodiča: 5.7 - 12.5 mm), Al okrugli 1-žični: 25-95 mm² (promjer vodiča: 5.5 - 11 mm), Al sektorski višežični: 25-70 mm² (95 mm² uz prethodno zaokruživanje vodiča), Al sektorski 1-žični: 25-95 mm²
Cu okrugli višežični: 16-95 mm² (promjer vodiča: 4.8 - 12.5 mm), Cu okrugli 1-žični: 10-50 mm² (promjer vodiča: 3.6 - 8 mm), Cu sektorski višežični: 25-70 mm² (95 mm² uz prethodno zaokruživanje vodiča)
Veličina vijka: M16 (promjer provrta za vijak LB = 17 mm)
Broj kontaktnih vijaka: 1
Dimenzije [mm]: L1= 60, L2= 30, D1= 24, D2= 12.8, AF= 10
Standard: IEC 61238-1, klasa A
Materijal: pokositrena aluminijska slitina visoke čvrstoće
Napomene: stopice imaju redukcijske umetke za manje presjeke vodiča te kidajuće glave vijaka (s kontroliranim momentom kidanja) čime se garantira dobar električni kontakt, jednostavna ugradnja
Primjena: u nisko i srednjenaponskim električnim mrežama
Masa: 63 g
Pakiranje 1 kom
OBUJMICA KABELSKA DVODJELNA POLYAMID CC26-38-FM
Obujmica za kabele poliamidna, dvodjelna, jednostruka
Proizvođač: TE Connectivity
Tip: FM
Kataloški broj: CC26-38-FM
Za promjer kabela: od 26 mm do 38 mm
Način montaže: obujmica se fiksira na podlogu (npr. na nosač/držač kabela)
Materijal: poliamid ojačan staklenim vlaknima i otporan na vatru prema UL94 V0 standardu, UV stabilan, bez halogena, vijčani pribor od nehrđajućeg čelika
Boja: crna
Temperaturno područje primjene [°C]: od -40 °C do +120 °C
Opis:
- kabelske obujmice kompaktnog dizajna, predviđene za teške uvjete rada i velika mehanička opterećenja
- pouzdan sustav za držanje kabela i završetaka u NN, SN i VN postrojenjima
- idealne za upotrebu na mjestima gdje je ograničen prostor kao što su vjetroelektrane, podatkovni centri, trafostanice, rasklopna postrojenja ali i za ostale opće primjene
Dimenzije DxŠ [mm]: 96x60
Pakiranje: 1 kom
Tehničke specifikacije: OBUJMICA KABELSKA DVODJELNA POLYAMID CC26-38-FM
Montaža kabelskih obujmica tip FM
KABEL. STOPICA VIJČANA BLMT-25/95-13
Oznaka: BLMT-25/95-13
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Tip: vijčana kabelska cijevna stopica s kidajućom glavom vijaka, za Al i Cu vodiče, primjenjiva za unutarnju i vanjsku ugradnju, do 42kV
Područje korištenja vodiča:
Al okrugli višežični: 25-95 mm2 (promjer vodiča: 5.7 - 12.5 mm), Al okrugli 1-žični: 25-95 mm2 (promjer vodiča: 5.5 - 11 mm), Al sektorski višežični: 25-70 mm2 (95 mm2 uz prethodno zaokruživanje vodiča), Al sektorski 1-žični: 25-95 mm2,
Cu okrugli višežični: 16-95 mm2 (promjer vodiča: 4.8 - 12.5 mm), Cu okrugli 1-žični: 10-50 mm2 (promjer vodiča: 3.6 - 8 mm), Cu sektorski višežični: 25-70 mm2 (95 mm2 uz prethodno zaokruživanje vodiča)
Za vijak: M12 (promjer provrta za vijak LB = 13 mm)
Dimenzije (mm): L1= 60, L2= 30, D1= 24, D2= 12.8
Broj kontaktnih vijaka: 1
Veličina ključa AF: 13 mm
Masa stopice: 63 g
Ispitano prema: IEC 61238-1, klasa A
Materijal: pokositrena aluminijska slitina visoke čvrstoće
Osnovne karakteristika: stopice imaju redukcijske umetke za manje presjeke vodiča te kidajuće glave vijaka (s kontroliranim momentom kidanja) čime se garantira dobar električni kontakt, jednostavna ugradnja
Namjena: u nisko i srednjenaponskim električnim mrežama
KABEL. STOPICA VIJČANA BLMT-35/150-17
Vijčana kabelska cijevna stopica s kidajućim glavama vijaka, za Al i Cu vodiče, primjenjiva za unutarnju i vanjsku ugradnju, do 42kV
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Kataloški broj: BLMT-35/150-17
Područje korištenja vodiča:
Al okrugli višežični: 35-150 mm² (promjer vodiča: 6.8 - 15 mm), Al okrugli 1-žični: 35-150 mm² (promjer vodiča: 6.5 - 14 mm), Al sektorski višežični: 50-95 mm² (120-150 mm² uz prethodno zaokruživanje vodiča), Al sektorski 1-žični: 50-120 mm²
Cu okrugli višežični: 35-150 mm² (promjer vodiča: 6.6 - 15 mm), Cu okrugli 1-žični: 35-50 mm² (promjer vodiča: 6.5 - 8 mm), Cu sektorski višežični: 50-95 mm² (120-150 mm² uz prethodno zaokruživanje vodiča)
Veličina vijka: M16 (promjer provrta za vijak LB = 17 mm)
Broj kontaktnih vijaka: 1
Dimenzije [mm]: L1= 86, L2= 35, D1= 28, D2= 15.8, AF= 13
Standard: IEC 61238-1, klasa A
Materijal: pokositrena aluminijska slitina visoke čvrstoće
Napomene: stopice imaju redukcijske umetke za manje presjeke vodiča te kidajuće glave vijaka (s kontroliranim momentom kidanja) čime se garantira dobar električni kontakt, jednostavna ugradnja
Primjena: u nisko i srednjenaponskim električnim mrežama
Masa: 109 g
Pakiranje 1/3 kom
OBUJMICA KABELSKA DVODJELNA POLYAMID CC38-50-FM
Obujmica za kabele poliamidna, dvodjelna, jednostruka
Proizvođač: TE Connectivity
Tip: FM
Kataloški broj: CC38-50-FM
Za promjer kabela: od 38 mm do 50 mm
Način montaže: obujmica se fiksira na podlogu (npr. na nosač/držač kabela)
Materijal: poliamid ojačan staklenim vlaknima i otporan na vatru prema UL94 V0 standardu, UV stabilan, bez halogena, vijčani pribor od nehrđajućeg čelika
Boja: crna
Temperaturno područje primjene [°C]: od -40 °C do +120 °C
Opis:
- kabelske obujmice kompaktnog dizajna, predviđene za teške uvjete rada i velika mehanička opterećenja
- pouzdan sustav za držanje kabela i završetaka u NN, SN i VN postrojenjima
- idealne za upotrebu na mjestima gdje je ograničen prostor kao što su vjetroelektrane, podatkovni centri, trafostanice, rasklopna postrojenja ali i za ostale opće primjene
Dimenzije DxŠ [mm]: 114x60
Pakiranje: 1 kom
Tehničke specifikacije: OBUJMICA KABELSKA DVODJELNA POLYAMID CC38-50-FM
Montaža kabelskih obujmica tip FM
KABEL. ČAHURA VIJČANA BSM-25/95
Vijčana spojna kabelska čahura s kidajućim glavama vijaka, za Al i Cu vodiče, do 42 kV
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Kataloški broj: BSM-25/95
Tip: BSM vijčana spojna kabelska čahura s kidajućim glavama vijaka
Broj kontaktnih vijaka: 2
Veličina ključa AF: 13 mm
Područje korištenja vodiča:
Al okrugli višežični: 25-95 mm² (promjer vodiča: 5.7 - 12.5 mm), Al okrugli 1-žični: 16-95 mm² (promjer vodiča: 4.1 - 11 mm), Al sektorski višežični: 25-70 mm² (95 mm² uz prethodno zaokruživanje vodiča)
Cu okrugli višežični: 16-95 mm² (promjer vodiča: 4.8 - 12.5 mm), Cu okrugli 1-žični: 10-50 mm² (promjer vodiča: 3.6 - 8 mm), Cu sektorski višežični: 25-70 mm² (95 mm² uz prethodno zaokruživanje vodiča)
Materijal: pokositrena aluminijska slitina visoke čvrstoće
Namjena: u nisko i srednjenaponskim električnim mrežama
Napomene:
- čahure se isporučuju s redukcijskim umetcima za vodiče manjih presjeka. Umetci su u obliku kontaktnih pločica, imaju na sebi uzdužne žljebove i vodilice za ulaganje u tijelo čahure
- imaju kidajuće glave vijaka s kontroliranim momentom kidanja, čime se garantira dobar električni kontakt
Standard: IEC 61238-1, klasa A, CENELEC HD 629.1, HD 629.2
Dimenzije [mm]: L1= 65, L2= 30, D1= 24, D2= 12.8
Pakiranje: 1/18 kom
KABEL. STOPICA VIJČANA BLMT-35/150-13
Oznaka: BLMT-35/150-13
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Tip: vijčana kabelska cijevna stopica s kidajućom glavom vijaka, za Al i Cu vodiče, primjenjiva za unutarnju i vanjsku ugradnju, do 42kV
Područje korištenja vodiča:
Al okrugli višežični: 35-150 mm2 (promjer vodiča: 6.8 - 15 mm), Al okrugli 1-žični: 35-150 mm2 (promjer vodiča: 6.5 - 14 mm), Al sektorski višežični: 50-95 mm2 (120-150 mm2 uz prethodno zaokruživanje vodiča), Al sektorski 1-žični: 50-120 mm2
Cu okrugli višežični: 35-150 mm2 (promjer vodiča: 6.6 - 15 mm), Cu okrugli 1-žični: 35-50 mm2 (promjer vodiča: 6.5 - 8 mm), Cu sektorski višežični: 50-95 mm2 (120-150 mm2 uz prethodno zaokruživanje vodiča)
Za vijak: M12 (promjer provrta za vijak LB = 13 mm)
Dimenzije (mm): L1= 86, L2= 35, D1= 28, D2= 15.8
Broj kontaktnih vijaka: 1
Veličina ključa AF: 17 mm
Masa stopice: 109 g
Ispitano prema: IEC 61238-1, klasa A
Materijal: pokositrena aluminijska slitina visoke čvrstoće
Osnovne karakteristika: stopice imaju redukcijske umetke za manje presjeke vodiča te kidajuće glave vijaka (s kontroliranim momentom kidanja) čime se garantira dobar električni kontakt, jednostavna ugradnja
Namjena: u nisko i srednjenaponskim električnim mrežama
KABEL. STOPICA VIJČANA BLMT-95/240-17
Vijčana kabelska cijevna stopica s kidajućim glavama vijaka, za Al i Cu vodiče, primjenjiva za unutarnju i vanjsku ugradnju, do 42kV
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Kataloški broj: BLMT-95/240-17
Područje korištenja vodiča:
Al okrugli višežični: 95-240 mm² (promjer vodiča: 11 - 19.2 mm), Al okrugli 1-žični: 95-240 mm² (promjer vodiča: 10.5 - 18 mm), Al sektorski višežični: 95-150 mm² (185-240 mm2 uz prethodno zaokruživanje vodiča), Al sektorski 1-žični: 95-150 mm² (185(90°))
Cu okrugli višežični: 95-240 mm² (promjer vodiča: 11 - 19.2 mm), Cu okrugli 1-žični: 95-240 mm², Cu sektorski višežični: 95-150 mm² (185-240 mm2 uz prethodno zaokruživanje vodiča)
Veličina vijka: M16 (promjer provrta za vijak LB = 17 mm)
Broj kontaktnih vijaka: 2
Dimenzije [mm]: L1= 112, L2= 60, D1= 33, D2= 20, AF= 13
Standard: IEC 61238-1, klasa A
Materijal: pokositrena aluminijska slitina visoke čvrstoće
Napomene: stopice imaju redukcijske umetke za manje presjeke vodiča te kidajuće glave vijaka (s kontroliranim momentom kidanja) čime se garantira dobar električni kontakt, jednostavna ugradnja
Primjena: u nisko i srednjenaponskim električnim mrežama
Masa: 248 g
Pakiranje 1/3 kom
KABEL. STOPICA VIJČANA BLMT-95/240-13
Oznaka: BLMT-95/240-13
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Tip: vijčana kabelska cijevna stopica s kidajućom glavom vijaka, za Al i Cu vodiče, primjenjiva za unutarnju i vanjsku ugradnju, do 42kV
Područje korištenja vodiča:
Al okrugli višežični: 95-240 mm2 (promjer vodiča: 11 - 19.2 mm), Al okrugli 1-žični: 95-240 mm2 (promjer vodiča: 10.5 - 18 mm), Al sektorski višežični: 95-150 mm2 (185-240 mm2 uz prethodno zaokruživanje vodiča), Al sektorski 1-žični: 95-150 mm2 (185(90o))
Cu okrugli višežični: 95-240 mm2 (promjer vodiča: 11 - 19.2 mm), Cu okrugli 1-žični: 95-240 mm2, Cu sektorski višežični: 95-150 mm2 (185-240 mm2 uz prethodno zaokruživanje vodiča)
Za vijak: M12 (promjer provrta za vijak LB = 13 mm)
Dimenzije (mm): L1= 112, L2= 60, D1= 33, D2= 20
Broj kontaktnih vijaka: 2
Veličina ključa AF: 19 mm
Masa stopice: 248 g
Ispitano prema: IEC 61238-1, klasa A
Materijal: pokositrena aluminijska slitina visoke čvrstoće
Osnovne karakteristika: stopice imaju redukcijske umetke za manje presjeke vodiča te kidajuće glave vijaka (s kontroliranim momentom kidanja) čime se garantira dobar električni kontakt, jednostavna ugradnja
Namjena: u nisko i srednjenaponskim električnim mrežama
KABEL. STOPICA VIJČANA BLMT-120/300-17
Vijčana kabelska cijevna stopica s kidajućim glavama vijaka, za Al i Cu vodiče, primjenjiva za unutarnju i vanjsku ugradnju, do 42kV
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Kataloški broj: BLMT-120/300-17
Područje korištenja vodiča:
Al okrugli višežični: 120-300 mm² (promjer vodiča: 12.7 - 23.1 mm), Al okrugli 1-žični: 150-300 mm² (promjer vodiča: 12.9 - 19.8 mm), Al sektorski višežični: 120-185 mm² (240-300 mm² uz prethodno zaokruživanje vodiča), Al sektorski 1-žični: 120-240 mm²
Cu okrugli višežični: 120-300 mm² (promjer vodiča: 12.7 - 22.6 mm), Cu okrugli 1-žični: 120-300 mm², Cu sektorski višežični: 120-185 mm² (240-300 mm² uz prethodno zaokruživanje vodiča)
Veličina vijka: M16 (promjer provrta za vijak LB = 17 mm)
Broj kontaktnih vijaka: 2
Dimenzije [mm]: L1= 115, L2= 65, D1= 37, D2= 24, AF= 13
Standard: IEC 61238-1, klasa A
Materijal: pokositrena aluminijska slitina visoke čvrstoće
Napomene: stopice imaju redukcijske umetke za manje presjeke vodiča te kidajuće glave vijaka (s kontroliranim momentom kidanja) čime se garantira dobar električni kontakt, jednostavna ugradnja
Primjena: u nisko i srednjenaponskim električnim mrežama
Masa: 270 g
Pakiranje 1/3 kom
KABEL. STOPICA VIJČANA BLMT-120/300-13
Oznaka: BLMT-120/300-13
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Tip: vijčana kabelska cijevna stopica s kidajućom glavom vijaka, za Al i Cu vodiče, primjenjiva za unutarnju i vanjsku ugradnju, do 42kV
Područje korištenja vodiča:
Al okrugli višežični: 120-300 mm2 (promjer vodiča: 12.7 - 23.1 mm), Al okrugli 1-žični: 150-300 mm2 (promjer vodiča: 12.9 - 19.8 mm), Al sektorski višežični: 120-185 mm2 (240-300 mm2 uz prethodno zaokruživanje vodiča), Al sektorski 1-žični: 120-240 mm2,
Cu okrugli višežični: 120-300 mm2 (promjer vodiča: 12.7 - 22.6 mm), Cu okrugli 1-žični: 120-300 mm2, Cu sektorski višežični: 120-185 mm2 (240-300 mm2 uz prethodno zaokruživanje vodiča)
Za vijak: M12 (promjer provrta za vijak LB = 13 mm)
Dimenzije (mm): L1= 115, L2= 65, D1= 37, D2= 24
Broj kontaktnih vijaka: 2
Veličina ključa AF: 22 mm
Masa stopice: 270 g
Ispitano prema: IEC 61238-1, klasa A
Materijal: pokositrena aluminijska slitina visoke čvrstoće
Osnovne karakteristika: stopice imaju redukcijske umetke za manje presjeke vodiča te kidajuće glave vijaka (s kontroliranim momentom kidanja) čime se garantira dobar električni kontakt, jednostavna ugradnja
Namjena: u nisko i srednjenaponskim električnim mrežama
KABEL. ČAHURA VIJČANA BSM-95/240
Vijčana spojna kabelska čahura s kidajućim glavama vijaka, za Al i Cu vodiče, do 42 kV
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Kataloški broj: BSM-95/240
Tip: BSM vijčana spojna kabelska čahura s kidajućim glavama vijaka
Broj kontaktnih vijaka: 4
Veličina ključa AF: 19 mm
Područje korištenja vodiča:
Al okrugli višežični: 70-240 mm² (promjer vodiča: 9.3 - 19.2 mm), Al okrugli 1-žični: 95-300 mm² (promjer vodiča: 10.5 - 19 mm), Al sektorski višežični: 95-150 mm², Al sektorski jednožični: 95-150 mm² (do 240 mm² uz prethodno zaokruživanje vodiča)
Cu okrugli višežični: 70-240 mm² (promjer vodiča: 9.3 - 19.2 mm), Cu sektorski višežični: 95-150 mm² (do 240 mm² uz prethodno zaokruživanje vodiča)
Materijal: pokositrena aluminijska slitina visoke čvrstoće
Namjena: u nisko i srednjenaponskim električnim mrežama
Napomene:
- čahure se isporučuju s redukcijskim umetcima za vodiče manjih presjeka. Umetci su u obliku kontaktnih pločica, imaju na sebi uzdužne žljebove i vodilice za ulaganje u tijelo čahure
- imaju kidajuće glave vijaka s kontroliranim momentom kidanja, čime se garantira dobar električni kontakt
Standard: IEC 61238-1, klasa A, CENELEC HD 629.1, HD 629.2
Dimenzije [mm]: L1= 125, L2= 60, D1= 33, D2= 20
Pakiranje: 1/60 kom
OBUJMICA KABELSKA DVODJELNA POLYAMID CC50-75-FM
Obujmica za kabele poliamidna, dvodjelna, jednostruka
Proizvođač: TE Connectivity
Tip: FM
Kataloški broj: CC50-75-FM
Za promjer kabela: od 50 mm do 75 mm
Način montaže: obujmica se fiksira na podlogu (npr. na nosač/držač kabela)
Materijal: poliamid ojačan staklenim vlaknima i otporan na vatru prema UL94 V0 standardu, UV stabilan, bez halogena, vijčani pribor od nehrđajućeg čelika
Boja: crna
Temperaturno područje primjene [°C]: od -40 °C do +120 °C
Opis:
- kabelske obujmice kompaktnog dizajna, predviđene za teške uvjete rada i velika mehanička opterećenja
- pouzdan sustav za držanje kabela i završetaka u NN, SN i VN postrojenjima
- idealne za upotrebu na mjestima gdje je ograničen prostor kao što su vjetroelektrane, podatkovni centri, trafostanice, rasklopna postrojenja ali i za ostale opće primjene
Dimenzije DxŠ [mm]: 136x65
Pakiranje: 1 kom
Tehničke specifikacije: OBUJMICA KABELSKA DVODJELNA POLYAMID CC50-75-FM
Montaža kabelskih obujmica tip FM

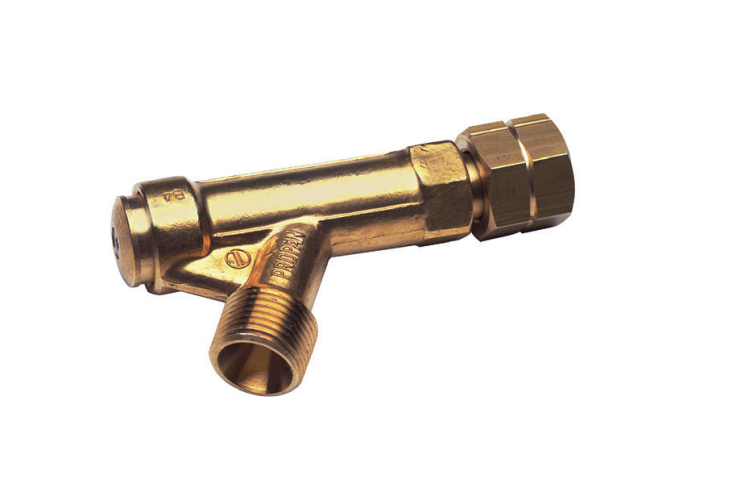

VENTIL PREKIDNI AUTOMATSKI FH-1630-PIE-CV
Proizvođač: TE Connectivity
Tip: FH-1630
Kataloški broj: FH-1630-PIE-CV
Priključni vijak: R 3/8“ lijevi
Opis: automatski prekidni ventil se postavlja između crijeva SW4, SW5 ili SW10 i regulatora stalnog tlaka, i prekida opskrbu plinom u slučaju kvara na crijevu ili ručki plamenika
Pakiranje: 1 kom
RAZDJELNIK EKM-2020-2D1-B
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Naziv proizvoda: razdjelnik EKM-2020-2D1-B
Prihvat kabela: ulaz/izlaz do tri kabela 5 x (2,5 - 16) mm²
Kabel prema svjetiljci: od 1 x 3 x 1,5 mm² do 2 x 5 x 2,5 mm² (promjer kabela 8-14 mm)
Primjena: ugradnja u stup javne rasvjete
Minimalni unutarnji promjer stupa: ≥ 84 mm
Minimalne dimenzije otvora na stupu (v x š): 240 x 70 mm
Stupanj zaštite: IP 44
Klasa zaštite: II
Dimenzije razdjelnice (V x Š x D): 232 x 69 x 69 mm
Broj priključnih stezaljki: 5 - L1, L2, L3, N, PE(N)
Broj postolja osigurača: 2 x D01 (E14), komplet s kapama (bez uložaka tj. patrona)
Zaštita od dijelova pod naponom prema BGV A3.
Materijal: termoplastika
Poklopac: proziran
Ostalo: 2 gumene uvodnice za kabele prema svjetiljkama
Masa: cca. 0,54 kg
RAZDJELNIK EKM - 2045 -1D1 - 4 (JOR-93869)
Razdjelnik stupni EKM-2045-1D1-4 (JOR-93869)
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Tip: EKM-2045
Kataloški broj: JOR-93869
Nazivni napon Un [V]: 400 V
Nazivna struja In [A]: 16 A max
Prihvat kabela:
ulaz/izlaz od jednog ili dva kabela; 3 x (1,5 - 4) mm2, 4 x (1,5 - 2,5 (4)* mm2, 5 x (1,5 - 2,5 (4)* mm2
* samo za kabele vanjskog promjera do max 17 mm
Kabel prema svjetiljci: jedan kabel 3 x 2,5 mm2 (max)
Broj priključnih stezaljki: 5 - L1, L2, L3, N, Pe
Prihvat vodiča:vijčani
Boja: siva
Materijal: termoplastika
Poklopac: neproziran
Podnožje osigurača: 1 x D01 (E14) (osigurač dolazi s razdjelnikom, 1 kom, D01 gG 4A/400V )
Temperaturno područje primjene [°C]: od -25 °C do +55 °C
Stupanj zaštite: IP 55
Klasa zaštite: II
Zaštita od dijelova pod naponom prema BGV A3
Dimenzije (VxDxŠ) [mm]: 158x57x43 mm
Minimalni unutarnji promjer stupa: 59 mm
Minimalne dimenzije otvora na stupu (VxŠ) [mm]: 150x58
Standard: VDE 0660-505, DIN 43628
Primjena: namijenjen je za ugradnju u rasvjetne stupove ili za vanjsku ugradnju, koristi se za međusobno spajanje podzemnih napojnih kabela (ulaz – izlaz) s rasvjetnim elementima na stupu koje je potrebno štititi osiguračima
Ostalo: gumene uvodnice za kabele, 5 kom
Pakiranje: 1/1 kom
ODVODNIK PRENAPONA LVA-440B-AS
Niskonaponski metaloksidni odvodnik prenapona za primjenu u NN (nisko naponskim) nadzemnim ili podzemnim distibutivnim mrežama do 1 kV
Proizvođač: TE Connectivity
Tip: LVA
Kataloški broj: LVA-440B-AS
Trajni radni napon Uc [V] AC: 440
Nazivna odvodna struja In (8/20 µs) [kA]: 10
Maksimalna odvodna struja Imax (8/20 µs) [kA]: 40
Nazivna frekvencija [Hz]: 48-62
Tip priključka na mrežu: A (za izolirane mreže, SKS kabel)
Tip priključka za uzemljenje: S ( vodič za uzemljenje se priključuje na odvodnik pomoću "leptir" matice)
Klasa zaštite: klasa II
Primjena: za zaštitu NN (nisko naponskih) distrbucijskih mreža, potrošača u domaćinstvima, distributivnih transformatora i ostalih elemenata u mreži
Opis:
- pouzdano ograničava atmosferske ili sklopne prenapone na nisku vrijednost, čime štiti izolaciju distribucijskih mreža s pripadajućim potrošačima i ugrađenom opremom
- posebno dizajnirani izolirani priključni adapteri omogućavaju ugradnju odvodnika u nadzemnim mrežama s izoliranim vodičima u snopu (SKS) kao i na provodne izolatore na sekundarnoj strani distributivnih transformatora
- ima vrlo kratko vrijeme odziva (obično < 100 ns) i može sigurno sprovesti impulse udarne struje do 100 kA oblika 4/10 µs
- nazivna struja odvoda oblika 8/20 µs je 10 kA
Napomene:
- ovaj odvodnik namijenjen je za ugradnju u izolirane izmjenične mreže i to između linijskog vodiča i zemlje
- nazivni napon mreže ne smije prelaziti nazivni napon odvodnika koji je naveden na natpisnoj pločici
- odvodnik je sposoban raditi i kod privremenih prenapona, kako je to označeno u njegovim tehničkim podacimma
- ugrađena odvojna naprava odspaja odvodnik od mreže ako se pojavi preopterećenje uzrokovano npr. bliskim udarom groma ili nedopuštenim povećanjem napona u mreži
- u slučaju gore navedene pojave, zaštitna pločica na donjoj strani odvodnika iskoči iz svog ležišta i ostaje visiti na vodiču a spoj sa uzemljenjem pri tome ostaje u sigurnom položaju, odvodnik se zatim mora zamijeniti novim jer popravak nije moguć
- svi priključci na odvodniku su izrađeni od nehrđajućeg čelika pa se spajaju na aluminijski ili bakreni vodič bez problema s korozijom
Materijal: vodonepropusno i vatrousporavajuće polimerno kućište
Boja: crna
Temperaturno područje primjene [°C]: od -40 °C do +70 °C
Standardi: IEC 61643-1, EN 61643-11, IEC 60099-4
Dimenzije: 68x56
Masa: 0,21 kg
Pakiranje: 1 kom
Tehničke specifikacije:
https://www.te.com/usa-en/product-E67918-000.html
prikaži više...
ODVODNIK PRENAPONA LVA-280B-AS
Niskonaponski metaloksidni odvodnik prenapona za primjenu u NN (nisko naponskim) nadzemnim ili podzemnim distibutivnim mrežama do 1 kV
Proizvođač: TE Connectivity
Tip: LVA
Kataloški broj: LVA-280B-AS
Trajni radni napon Uc [V] AC: 280
Nazivna odvodna struja In (8/20 µs) [kA]: 10
Maksimalna odvodna struja Imax (8/20 µs) [kA]: 40
Nazivna frekvencija [Hz]: 48-62
Tip priključka na mrežu: A (za izolirane mreže, SKS kabel)
Tip priključka za uzemljenje: S ( vodič za uzemljenje se priključuje na odvodnik pomoću "leptir" matice)
Klasa zaštite: klasa II
Primjena: za zaštitu NN (nisko naponskih) distrbucijskih mreža, potrošača u domaćinstvima, distributivnih transformatora i ostalih elemenata u mreži
Opis:
- pouzdano ograničava atmosferske ili sklopne prenapone na nisku vrijednost, čime štiti izolaciju distribucijskih mreža s pripadajućim potrošačima i ugrađenom opremom
- posebno dizajnirani izolirani priključni adapteri omogućavaju ugradnju odvodnika u nadzemnim mrežama s izoliranim vodičima u snopu (SKS) kao i na provodne izolatore na sekundarnoj strani distributivnih transformatora
- ima vrlo kratko vrijeme odziva (obično < 100 ns) i može sigurno sprovesti impulse udarne struje do 100 kA oblika 4/10 µs
- nazivna struja odvoda oblika 8/20 µs je 10 kA
Napomene:
- ovaj odvodnik namijenjen je za ugradnju u izolirane izmjenične mreže i to između linijskog vodiča i zemlje
- nazivni napon mreže ne smije prelaziti nazivni napon odvodnika koji je naveden na natpisnoj pločici
- odvodnik je sposoban raditi i kod privremenih prenapona, kako je to označeno u njegovim tehničkim podacimma
- ugrađena odvojna naprava odspaja odvodnik od mreže ako se pojavi preopterećenje uzrokovano npr. bliskim udarom groma ili nedopuštenim povećanjem napona u mreži
- u slučaju gore navedene pojave, zaštitna pločica na donjoj strani odvodnika iskoči iz svog ležišta i ostaje visiti na vodiču a spoj sa uzemljenjem pri tome ostaje u sigurnom položaju, odvodnik se zatim mora zamijeniti novim jer popravak nije moguć
- svi priključci na odvodniku su izrađeni od nehrđajućeg čelika pa se spajaju na aluminijski ili bakreni vodič bez problema s korozijom
Materijal: vodonepropusno i vatrousporavajuće polimerno kućište
Boja: crna
Temperaturno područje primjene [°C]: od -40 °C do +70 °C
Standardi: IEC 61643-1, EN 61643-11, IEC 60099-4
Dimenzije: 68x56
Masa: 0,21 kg
Pakiranje: 1 kom
Tehničke specifikacije:
https://www.te.com/usa-en/product-E08692-000.html
prikaži više...
RAZDJELNIK EKM - 2035 - 1D2 (JOR-94427)
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Naziv proizvoda: razdjelnik EKM-2035-1D2
Prihvat kabela: ulaz/izlaz od jednog ili dva kabela 4 x (4 - 50) mm² do tri kabela 4 x (4-35) mm²
Kabel prema svjetiljci: od 1 x 3 x 1,5 mm² do 2 x 5 x 2,5 mm² (promjer kabela 8-14 mm)
Primjena: ugradnja u stup javne rasvjete
Minimalni unutarnji promjer stupa: ≥ 110 mm
Minimalne dimenzije otvora na stupu (v x š): 300 x 90 mm
Stupanj zaštite: IP 44
Klasa zaštite: II
Dimenzije razdjelnice (V x Š x D): 290 x 93,5 x 89 mm
Broj priključnih stezaljki: 4 - L1, L2, L3, PEN
Broj postolja osigurača: 1 x DII (E27) (bez kapa i uložaka tj. patrona)
Zaštita od dijelova pod naponom prema BGV A3.
Materijal: termoplastika
Poklopac: proziran
Ostalo: 2 gumene uvodnice za kabele prema svjetiljkama
Masa: cca. 0,99 kg
CRIJEVO VISOKOTLAČNO FH-1630-PIE-SW4
Crijevo visokotlačno za priključak FH-1630 regulatora stalnog tlaka i ručke plamenika
Proizvođač: TE Connectivity
Tip: FH-1630
Kataloški broj: FH-1630-PIE-SW4
Dužina [m]: 4
Unutarnji promjer [mm]: 4
Priključni navoj: R 3/8“, lijevi
Boja: narančasta
Pakiranje: 1 kom
ADAPTER RDSS-AD-210 (S4)
Oznaka: RDSS-AD-210
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Namjena: adapter RDSS-AD-210 konstruiran je za korištenje zajedno sa brtvenim folijama RDSS-125 i RDSS-150
kod brtvljenja ulaza kabela u cijevi unutarnjeg promjera do 210 mm. Konkretno, adapter služi tome da se smanji
promjer cijevi u slučaju kad kroz cijev većeg promjera prolazi kabel (ili više njih) manjeg presjeka pa sama
brtvena folija RDSS nije dovoljna za ispunu ostatka prostora unutar cijevi čime se ostvaruje potpuno brtvljenje.

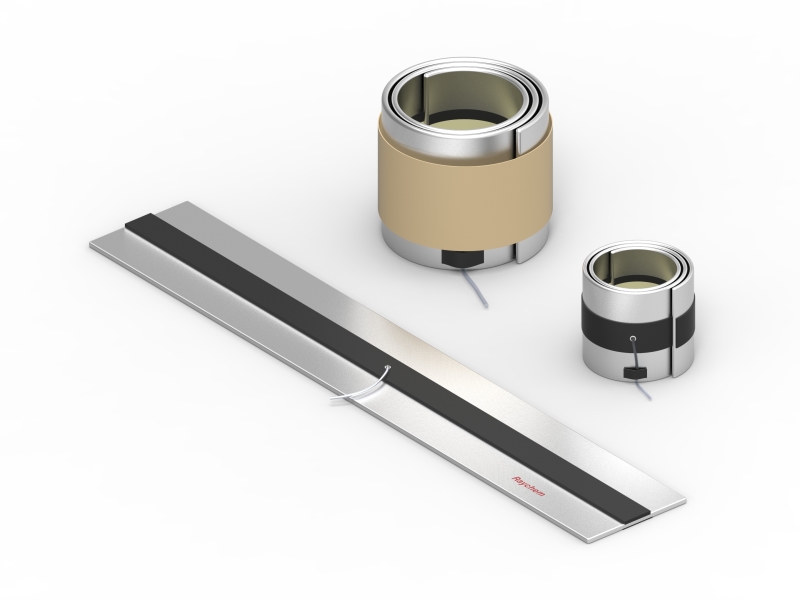

RDSS-45 (S10) BRTVENA FOLIJA
Oznaka: RDSS-45
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Tip: brtvena folija
Napomena: folija se napuhuje plinom (ugljičnim dioksidom) pomoću alata RDSS-IT-16 i ampula E7512-0160.
Ukoliko kroz istu cijev prolazi više od jednog kabela, potrebno je koristiti odgovarajući RDSS-CLIP umetak.
Područje korištenja brtvene folije RDSS-45:
a) unutarnji promjer cijevi fi (mm): 32.5 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 0-14
b) unutarnji promjer cijevi fi (mm): 35.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 0-18
c) unutarnji promjer cijevi fi (mm): 40.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 0-27
d) unutarnji promjer cijevi fi (mm): 45.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 0-32
Za cijevi većih unutarnjih promjera od gore navedenih potrebno je odabrati drugu, odgovarajuću foliju.
Tip brtvenog umetka za slučaj da kroz istu cijev prolazi više od jednog kabela: RDSS-CLIP-45
(za 2-4 kabela koristiti jedan umetak, za 5-7 kabela koristiti dva umetka)
RDSS-60 (S10) BRTVENA FOLIJA
Oznaka: RDSS-60
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Tip: brtvena folija
Napomena: folija se napuhuje plinom (ugljičnim dioksidom) pomoću alata RDSS-IT-16 i ampula E7512-0160.
Ukoliko kroz istu cijev prolazi više od jednog kabela, potrebno je koristiti odgovarajući RDSS-CLIP umetak.
Područje korištenja brtvene folije RDSS-60:
a) unutarnji promjer cijevi fi (mm): 45.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 0-18
b) unutarnji promjer cijevi fi (mm): 50.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 0-30
c) unutarnji promjer cijevi fi (mm): 55.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 0-38
d) unutarnji promjer cijevi fi (mm): 60.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 0-45
Za cijevi većih unutarnjih promjera od gore navedenih potrebno je odabrati drugu, odgovarajuću foliju.
Tip brtvenog umetka za slučaj da kroz istu cijev prolazi više od jednog kabela: RDSS-CLIP-75
(za 2-4 kabela koristiti jedan umetak, za 5-7 kabela koristiti dva umetka)
RDSS-100 (S10) BRTVENA FOLIJA
Oznaka: RDSS-100
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Tip: brtvena folija
Napomena: folija se napuhuje plinom (ugljičnim dioksidom) pomoću alata RDSS-IT-16 i ampula E7512-0160.
Ukoliko kroz istu cijev prolazi više od jednog kabela, potrebno je koristiti odgovarajući RDSS-CLIP umetak.
Područje korištenja brtvene folije RDSS-100:
a) unutarnji promjer cijevi fi (mm): 75.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 0-45
b) unutarnji promjer cijevi fi (mm): 80.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 0-52
c) unutarnji promjer cijevi fi (mm): 85.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 0-60
d) unutarnji promjer cijevi fi (mm): 90.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 0-66
e) unutarnji promjer cijevi fi (mm): 95.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 0-74
f) unutarnji promjer cijevi fi (mm): 100.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 0-80
g) unutarnji promjer cijevi fi (mm): 105.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 0-85
h) unutarnji promjer cijevi fi (mm): 110.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 0-90
i) unutarnji promjer cijevi fi (mm): 115.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 55-95*
j) unutarnji promjer cijevi fi (mm): 120.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 60-100*
* Primjenjivo samo za cijevi s kabelom
Za cijevi većih unutarnjih promjera od gore navedenih potrebno je odabrati drugu, odgovarajuću foliju.
Tip brtvenog umetka za slučaj da kroz istu cijev prolazi više od jednog kabela: RDSS-CLIP-100
(za 2-4 kabela koristiti jedan umetak, za 5-7 kabela koristiti dva umetka)

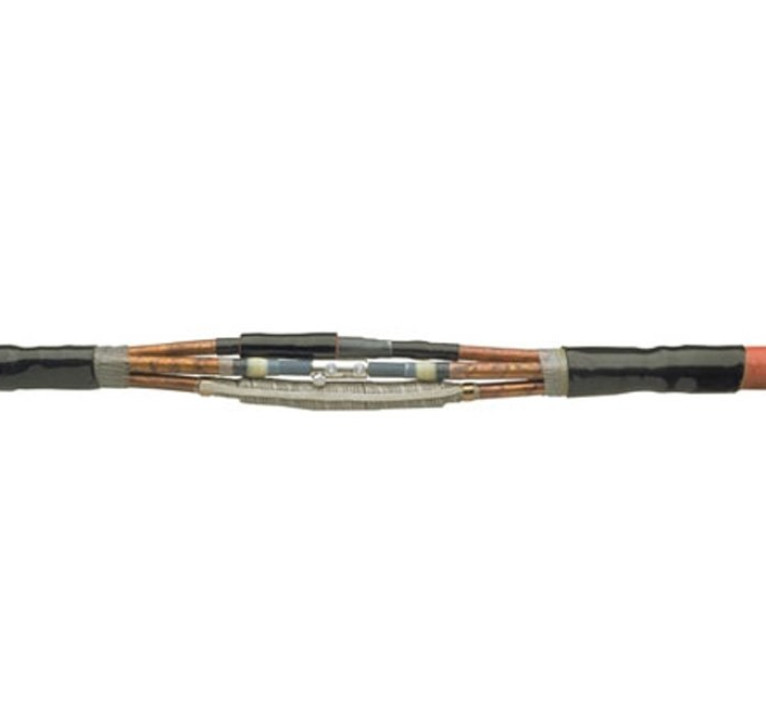

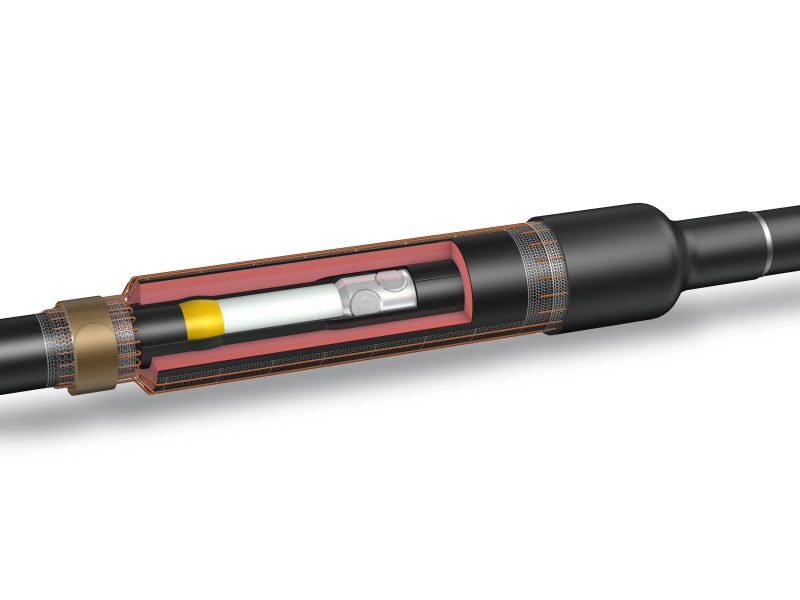

SPOJNICA KABELSKA LJSM-4x016-050
Kabelska spojnica za kabele izolirane plastikom (ili gumom) bez armature, nazivnog napona do 1 kV, s vijčanim čahurama
Proizvođač: TE Connectivity
Kataloški broj: LJSM-4x016-050 CY1514-000 (u kompletu s vijčanim čahurama)
Za presjeke vodiča: od 16 do 50 mm²
Primjena: za spajanje 3 i 4-žilnih kabela prema gornjem opisu, kao npr. PP00 (NYY), XP00 (N2XY), NAYCY i sl.
Opis: Spojnica se sastoji od četiri vijčanih čahura sa samokidajućim glavama vijaka (za LJSM spojnice) i odgovarajućim brojem unutarnjih, te jednom vanjskom (zajedničkom) toploskupljajućom cijevi. Spojne čahure se izoliraju i brtve pomoću debelostjenih cijevi tvornički oslojenih termotopivim ljepilom. Vanjska zaštita i brtvljenje spojnice se izvodi pomoću debelostjene toploskupljajuće cijevi.
Dimenzije spojnice: L = 500 mm, D = 50 mm (L = dužina spojnice, D = promjer spojnice)
Pakiranje: 1 set
Specifikacije-Katalog SPOJNICA KABELSKA LJSM-4x016-050
RAZDJELNIK EKM-2035-2D2
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Naziv proizvoda: razdjelnik EKM-2035-2D2
Prihvat kabela: ulaz/izlaz od jednog ili dva kabela 4 x (4 - 50) mm² do tri kabela 4 x (4-35) mm²
Kabel prema svjetiljci: od 1 x 3 x 1,5 mm² do 2 x 5 x 2,5 mm² (promjer kabela 8-14 mm)
Primjena: ugradnja u stup javne rasvjete
Minimalni unutarnji promjer stupa: ≥ 110 mm
Minimalne dimenzije otvora na stupu (v x š): 300 x 90 mm
Stupanj zaštite: IP 44
Klasa zaštite: II
Dimenzije razdjelnice (V x Š x D): 290 x 93,5 x 89 mm
Broj priključnih stezaljki: 4 - L1, L2, L3, PEN
Broj postolja osigurača: 2 x DII (E27) (bez kapa i uložaka tj. patrona)
Zaštita od dijelova pod naponom prema BGV A3.
Materijal: termoplastika
Poklopac: proziran
Ostalo: 2 gumene uvodnice za kabele prema svjetiljkama
Masa: cca. 0,99 kg
RDSS-125 (S10) BRTVENA FOLIJA
Oznaka: RDSS-125
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Tip: brtvena folija
Napomena: folija se napuhuje plinom (ugljičnim dioksidom) pomoću alata RDSS-IT-16 i ampula E7512-0160.
Ukoliko kroz istu cijev prolazi više od jednog kabela, potrebno je koristiti odgovarajući RDSS-CLIP umetak.
Područje korištenja brtvene folije RDSS-125:
a) unutarnji promjer cijevi fi (mm): 100.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 0-65
b) unutarnji promjer cijevi fi (mm): 105.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 0-75
c) unutarnji promjer cijevi fi (mm): 110.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 0-83
d) unutarnji promjer cijevi fi (mm): 115.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 0-91
e) unutarnji promjer cijevi fi (mm): 120.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 0-95
f) unutarnji promjer cijevi fi (mm): 125.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 0-103
g) unutarnji promjer cijevi fi (mm): 130.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 70-110*
h) unutarnji promjer cijevi fi (mm): 135.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 75-115*
i) unutarnji promjer cijevi fi (mm): 140.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 80-120*
j) unutarnji promjer cijevi fi (mm): 145.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 85-125*
k) unutarnji promjer cijevi fi (mm): 150.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 90-130*
* Primjenjivo samo za cijevi s kabelom
Za cijevi većih unutarnjih promjera od gore navedenih potrebno je odabrati drugu, odgovarajuću foliju.
Tip brtvenog umetka za slučaj da kroz istu cijev prolazi više od jednog kabela: RDSS-CLIP-125
(za 2-4 kabela koristiti jedan umetak, za 5-7 kabela koristiti dva umetka)
CRIJEVO VISOKOTLAČNO FH-1630-PIE-SW5
Crijevo visokotlačno za priključak FH-1630 regulatora stalnog tlaka i ručke plamenika
Proizvođač: TE Connectivity
Tip: FH-1630
Kataloški broj: FH-1630-PIE-SW5
Dužina [m]: 5
Unutarnji promjer [mm]: 4
Priključni navoj: R 3/8“, lijevi
Boja: narančasta
Pakiranje: 1 kom
RAZDJELNIK EKM-2050-2D1-5S/U
Razdjelnik stupni EKM-2050-2D1-5S/U CS0531-000
Proizvođač: TE Connectivity
Tip: EKM-2050
Kataloški broj: CS0531-000
Nazivni napon Un [V]: 400
Nazivna struja In [A]: 16
Broj priključnih kabela i presjeci vodiča:
- jedan kabel: 5 x (2,5 – 25) mm2
- dva kabela: 5 x (2,5 – 25) mm2
- tri kabela: 5 x (2,5 – 16) mm2
Broj priključnih stezaljki: 5 - L1, L2, L3, N, PEN
Vrsta stezaljki: vijčane klizne
Podnožje osigurača: 2 x D01 (E14) (rastalni uložak nije uključen u isporuku)
Opseg pokrivanja brtvenih uvodnica:
- za podzemne napojne kabele: 19 – 24 mm (2 kabela), 19 – 22 mm (3 kabela)
- za kabel svjetiljke (SK i SKF tip s brtvenom uvodnicom): 8 – 14 mm (2 brtvljenja za 2 kabela 3 x 1,5 mm2 – 5 x 2,5 mm2)
Materijal kućišta: mehanički otporna termoplastika
Boja: siva
Poklopac: transparentan
Temperaturno područje primjene [°C]: od -25 °C do +55 °C
Stupanj zaštite: IP 55
Klasa zaštite: II
Minimalni unutarnji promjer stupa [mm]: 90
Minimalne dimenzije otvora na stupu [mm]: 270x85
Primjena: razdjelnik je namijenjen za ugradnju u unutrašnjost rasvjetnog stupa (tip SK) i za vanjsku ugradnju (tip SKFH), a koristi se za međusobno spajanje podzemnih napojnih kabela (ulaz – izlaz) s rasvjetnim elementima na stupu koje je potrebno štititi osiguračima
Dodatni opis:
- razdjelnik stupni - priključni ormarić za mreže javne rasvjete s 2 ugrađena osigurača D01 (E14)
- zaštita od dijelova pod naponom prema BGV A3
Napomena: rastalni ulošci i dosjedni vijci nisu uključeni u komplet
Standard: IEC 60439-1, DIN VDE 0660-505, DIN 43628
Dimenzije (DxŠxV) [mm]: 257x82x63
Pakiranje: 1/1 kom
Specifikacije-Katalog: Razdjelnik stupni EKM-2050-2D1-5S/U CS0531-000
prikaži više...
RDSS-150 (S10) BRTVENA FOLIJA
Oznaka: RDSS-150
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Tip: brtvena folija
Napomena: folija se napuhuje plinom (ugljičnim dioksidom) pomoću alata RDSS-IT-16 i ampula E7512-0160.
Ukoliko kroz istu cijev prolazi više od jednog kabela, potrebno je koristiti odgovarajući RDSS-CLIP umetak.
Područje korištenja brtvene folije RDSS-150:
a) unutarnji promjer cijevi fi (mm): 125.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 60-100*
b) unutarnji promjer cijevi fi (mm): 130.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 60-107*
c) unutarnji promjer cijevi fi (mm): 135.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 60-112*
d) unutarnji promjer cijevi fi (mm): 140.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 60-118*
e) unutarnji promjer cijevi fi (mm): 145.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 60-123*
f) unutarnji promjer cijevi fi (mm): 150.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 60-129*
g) unutarnji promjer cijevi fi (mm): 155.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 60-134*
h) unutarnji promjer cijevi fi (mm): 160.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 60-139*
i) unutarnji promjer cijevi fi (mm): 165.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 105-145*
j) unutarnji promjer cijevi fi (mm): 170.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 110-150*
k) unutarnji promjer cijevi fi (mm): 175.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 115-155*
l) unutarnji promjer cijevi fi (mm): 180.0 - za ukupni vanjski promjer jednog ili snopa kabela (mm): 120-160*
* Primjenjivo samo za cijevi s kabelom
Za cijevi većih unutarnjih promjera od gore navedenih potrebno je odabrati drugu, odgovarajuću foliju.
Tip brtvenog umetka za slučaj da kroz istu cijev prolazi više od jednog kabela: RDSS-CLIP-150
(za 2-4 kabela koristiti jedan umetak, za 5-7 kabela koristiti dva umetka)

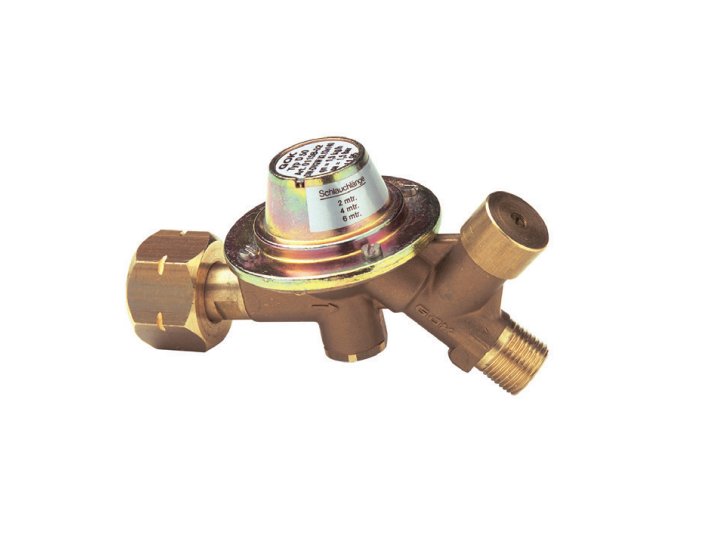

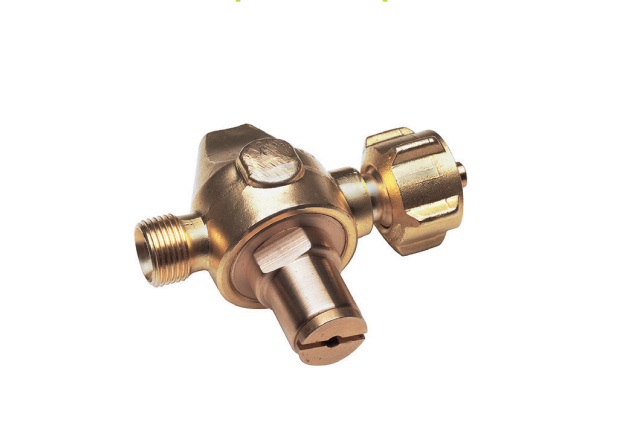

REGULATOR STALNOG TLAKA FH-1630-PIE-R1
Proizvođač: TE Connectivity
Tip: FH-1630
Kataloški broj: FH-1630-PIE-R1
Stalni tlak: 2 bar
Protok plina: max. 6 kg/h
Priključni navoj crijeva: R 3/8“ lijevi
Priključni navoj za bocu: W 21,8 x 1/14“ LH (DIN-Kombi)
Napomene:
- primjenjiv za propan i propan-butan plinske boce kapaciteta 5 kg ili 11 kg
- priključni navoj odgovara svim FH-1630 visokotlačnim crijevima
Pakiranje: 1 kom
MLAZNICA FH-1630-S-BN28
Mlaznica Ø 28 mm za ručku plamenika FH-1630-S HNZ/HSZ
Proizvođač: TE Connectivity
Tip: FH-1630
Kataloški broj: FH-1630-S-BN28
Promjer [mm]: 28
Duljina mlaznice [mm]: 195
Pakiranje: 1 kom
SPOJNICA KABELSKA LJSM-4x035-150
Kabelska spojnica za kabele izolirane plastikom (ili gumom) bez armature, nazivnog napona do 1 kV, s vijčanim čahurama
Proizvođač: TE Connectivity
Kataloški broj: LJSM-4x016-050 CY1514-000 (u kompletu s vijčanim čahurama)
Za presjeke vodiča: od 35 do 150 mm²
Primjena: za spajanje 3 i 4-žilnih kabela prema gornjem opisu, kao npr. PP00 (NYY), XP00 (N2XY), NAYCY i sl.
Opis: Spojnica se sastoji od četiri vijčanih čahura sa samokidajućim glavama vijaka (za LJSM spojnice) i odgovarajućim brojem unutarnjih, te jednom vanjskom (zajedničkom) toploskupljajućom cijevi. Spojne čahure se izoliraju i brtve pomoću debelostjenih cijevi tvornički oslojenih termotopivim ljepilom. Vanjska zaštita i brtvljenje spojnice se izvodi pomoću debelostjene toploskupljajuće cijevi.
Dimenzije spojnice: L = 780 mm, D = 75 mm (L = dužina spojnice, D = promjer spojnice)
Pakiranje: 1 set
Specifikacije-Katalog SPOJNICA KABELSKA LJSM-4x035-150

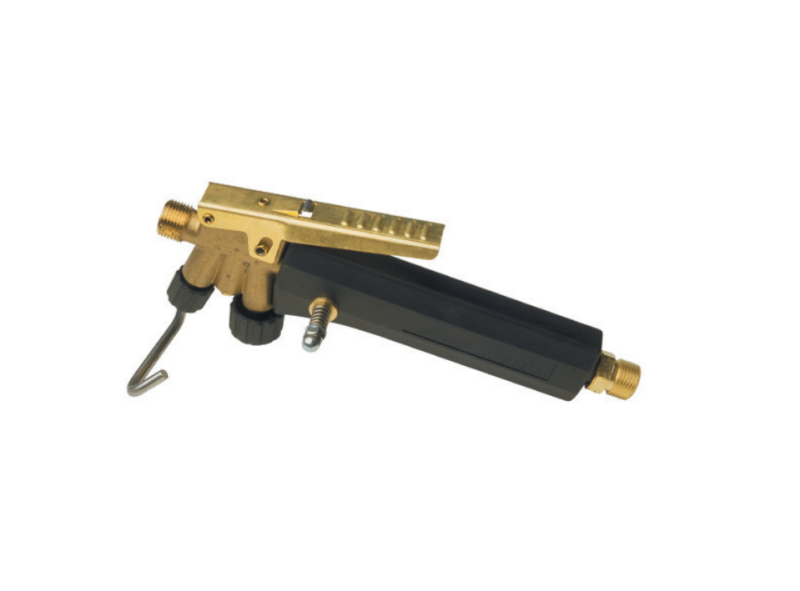

RUČKA PLAMENIKA FH-1630-S-HNZ
Ručka plamenika s rukohvatom i ventilom za zatvaranje predviđena za priključak svih FH-1630-S mlaznica
Proizvođač: TE Connectivity
Tip: FH-1630
Kataloški broj: FH-1630-S-HNZ
Priključni navoj mlaznice: R 3/8“, desni
Priključni navoj crijeva: R 3/8“, lijevi
Napomene:
- ova ručka za razliku od ručke HSZ nema u dodatku otpusnu ručku za prebacivanje pilot/radni plamen
- slika je simbolična i ne mora nužno odgovarati stvarnom izgledu proizvoda
Pakiranje: 1 kom
MLAZNICA FH-1630-S-BN38
Mlaznica Ø 38 mm za ručku plamenika FH-1630-S HNZ/HSZ
Proizvođač: TE Connectivity
Tip: FH-1630
Kataloški broj: FH-1630-S-BN38
Promjer [mm]: 38
Duljina mlaznice [mm]: 195
Pakiranje: 1 kom
SPOJNICA KABELSKA ODVOJNA BAV-2U-GD-KK2/4
Kabelska odvojna spojnica za kabele izolirane plastikom, presjeka do 25 mm² nazivnog napona do 1 kV
Proizvođač: TE Connectivity
Kataloški broj: BAV-2U-GD-KK2/4
Za presjeke vodiča: 6 mm² do 25 mm²
- glavni: 4 x 10-25 mm²
- odvojni: 4 x 6-25 mm²
Primjena: za spajanje 3 ili 4-žilnih kabela izoliranih plastikom bez armature, presjeka do 25 mm², kao npr.; PP-00, XP-00, N(A)YY, N(A)2XY...
Opis:
- spojnica se sastoji od mehanički otpornog prozirnog polikarbonatnog kućišta u obliku dviju polutki s ugrađenim polimernim brtvenim jastučićima. Rukovanje s takvim robusnim kućištem je jednostavno i brzo, a rezanje i prilagođavanje kabelu nije potrebno.
- GUROFLEX materijal za zalijevanje se isporučuje u polietilenskoj vrećici s dva međusobno odvojena prostora (dvokompomentna masa)
- spojnica dolazi s uključenim spojnim blokom koji se sastoji od međusobno povezanih i izoliranih vijčanih utornih stezaljki
Dimenzije spojnice: duljina kućišta L = 238 mm, visina kućišta H = 110 mm
Pakiranje: 1 kom
Specifikacije-Katalog SPOJNICA ODVOJNA BAV-2U-GD-KK2/4
CRIJEVO VISOKOTLAČNO FH-1630-PIE-SW10
Crijevo visokotlačno za priključak FH-1630 regulatora stalnog tlaka i ručke plamenika
Proizvođač: TE Connectivity
Tip: FH-1630
Kataloški broj: FH-1630-PIE-SW510
Dužina [m]: 10
Unutarnji promjer [mm]: 4
Priključni navoj: R 3/8“, lijevi
Boja: narančasta
Pakiranje: 1 kom
ODVODNIK PRENAPONA HDA-09MA-B3-NFF
Srednjenaponski odvodnici prenapona za primjenu u SN (srednjenaponskim) mrežama
Proizvođač: TE Connectivity
Tip: HDA-MA
Kataloški broj: HDA-09MA-B3-NFF
Trajni radni napon Uc [kV]: 9
Nazivni napon Ur [kV]: 11,25
Preostali napon Ures [kV]: 29,7
Podnosivi udarni napon (1,2/50 µs) [kV]: 106
Podnosivi izmjenični napon u vlažnom okruženju [kV]: 47
Nazivna odvodna struja In (8/20 µs) [kA]: 10
Tip kućišta: MA (standardno kućište)
Tip pribora za učvršćenje: N (bez vijka, bez pribora)
Tip priključka na mrežu: F (navojni vijak za priključak 1 stopice)
Tip priključka za uzemljenje: F (navojni vijak za priključak 1 stopice)
Klasa linijskog pražnjenja: klasa I
Primjena:
- za zaštitu SN mreža i opreme od atmosferskih i sklopnih prenapona u područjima s relativno visokim izokerauničkim nivoom
- za unutarnju i vanjsku ugradnju, a za zaštitu transformatora, kabela i kabelskih završetaka
Opis:
- HDA odvodnici prenapona s EVA kućištem konstruirani su i ispitani kako bi udovoljili najzahtjevnijim uvjetima okoliša na mjestu ugradnje, te kako bi potpuno bili u skladu sa zahtjevima norme IEC 60099-4
- za jezgru odvodnika koriste se ZnO varistorski blokovi međusobno serijski spojeni i mehanički učvršćeni prešanjem šipki od staklenih vlakana izravno u priključne aluminijske elektrode
- materijal od kojeg je izrađeno kućište se direktno brizga u kalupu injekcijskim prešanjem na jezgru odvodnika bez mogućnosti nastanka zračnih šupljina (eng. “void free design”) i uz postizanje trajnog brtvljenja na priključnim elektrodama
- sigurno i nerasprskavajuće kućište kod visokih struja kratkog spoja i prethodno izazvanog kvara
- izvrsna svojstva na moment savijanja, vlačno opterećenje, otpornost na mehanička opterećenja, vibracije i udarce
Materijal kućišta: EVA (etilen vinil acetat)
Temperaturno područje primjene [°C]: od -60 °C do +60 °C
Standard: IEC 60099-4
Visina odvodnika L [mm]: 183
Masa: približno 1,8 kg
Pakiranje: 1 kom
Tehničke specifikacije: HDA-MA i HDA-M srednjenaponski odvodnici napona
prikaži više...
RUČKA PLAMENIKA FH-1630-S-HSZ
Ručka plamenika s rukohvatom i ventilom za zatvaranje predviđena za priključak svih FH-1630-S mlaznica
Proizvođač: TE Connectivity
Tip: FH-1630
Kataloški broj: FH-1630-S-HSZ
Priključni navoj mlaznice: R 3/8“, desni
Priključni navoj crijeva: R 3/8“, lijevi
Napomene:
- ručka plamenika HSZ ima u dodatku otpusnu ručku za prebacivanje pilot/radni plamen
Pakiranje: 1 kom
MLAZNICA FH-1630-S-BN50
Mlaznica Ø 50 mm za ručku plamenika FH-1630-S HNZ/HSZ
Proizvođač: TE Connectivity
Tip: FH-1630
Kataloški broj: FH-1630-S-BN50
Promjer [mm]: 50
Duljina mlaznice [mm]: 195
Pakiranje: 1 kom
