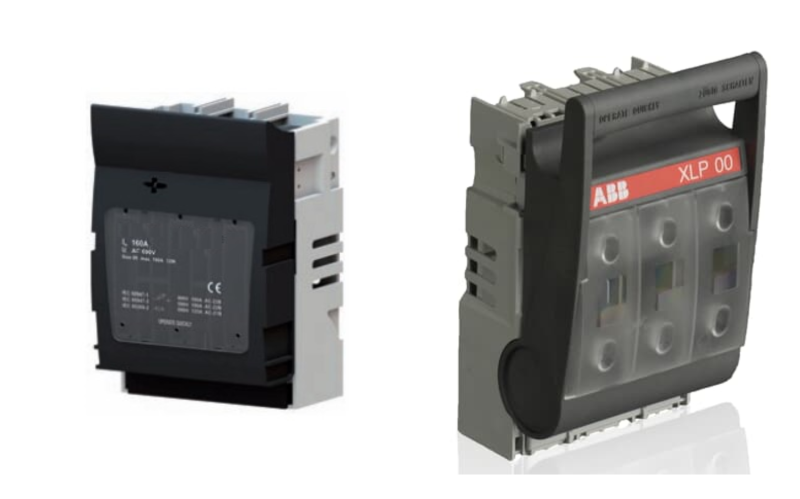

OSIGURAČ SKLOPKE I RASTAVNE PRUGE
OSIGURAČ RASTAVNA SKLOPKA OS-00C/1 160A AC 400V 0Z2594
OSIGURAČ RASTAVNA SKLOPKA OS-00C 160A AC 400V 0Z2590

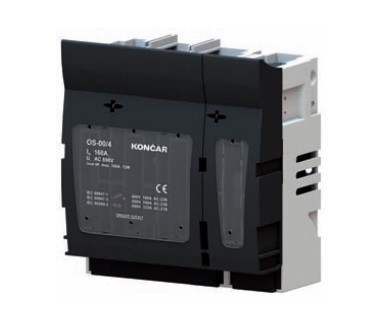

OSIGURAČ RASTAVNA SKLOPKA OS-00 160A AC 690V ŠIRA 0Z2599

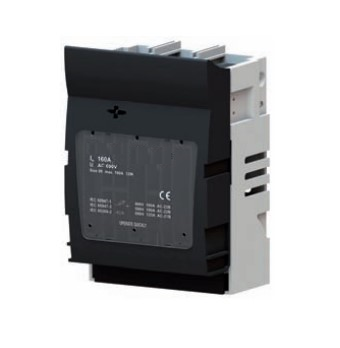

OSIGURAČ RASTAVNA SKLOPKA VL-00 160A AC 690V 3P
Osigurač rastavna sklopka 160 A 690 V, tropolno rastavljiva
Proizvođač: ISKRA
Tip: VL-00
Broj polova: 3
Nazivna termička struja Ith [A]: 160
Nazivni napon izolacije Ut [V]: 690 V AC
Nazivna frekvencija [Hz]: 50
Veličina osigurača: 00
Električka trajnost (op. c.): 200
Mehanička trajnost (op. c.): 1600
Prihvat vodiča:
- osnovni tip sklopke opremljen je vijcima M8x12 za priključak vodiča do 70 mm² kabelskim stopicama
- osim vijka M8 mogući su i drugačiji tipovi priključaka, naručuju se zasebno
Montaža: direktno na montažnu ploču (vijak M6) ili na DIN letvu/šinu 35 mm (DIN EN 50022)
Opis: osigurač rastavne sklopke su niskonaponski sklopni aparati koji omogućavaju sigurno uklapanje i isklapanje električnih strujnih krugova pod teretom, ovisno o naponu i kategoriji upotrebe, a osnovna namjena im je zaštita električne opreme od kratkog spoja i preopterećenja korištenjem nožastih uložaka osigurača tipa NH
Standard: IEC 60947-1, IEC 60947-3, IEC 60269-1, IEC 60269-2-1
Masa: 0,67 kg
Pakiranje: 1 kom

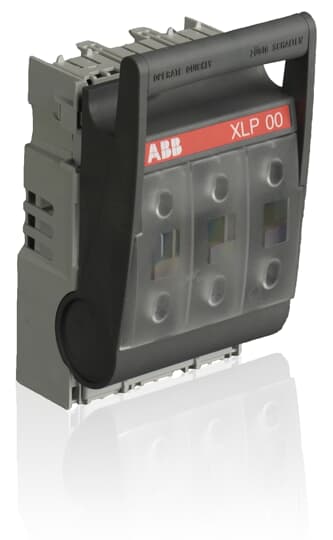

OSIGURAČ RASTAVNA SKLOPKA XLP 00-6BC 3P 160A AC 400V 1SEP101890R0002

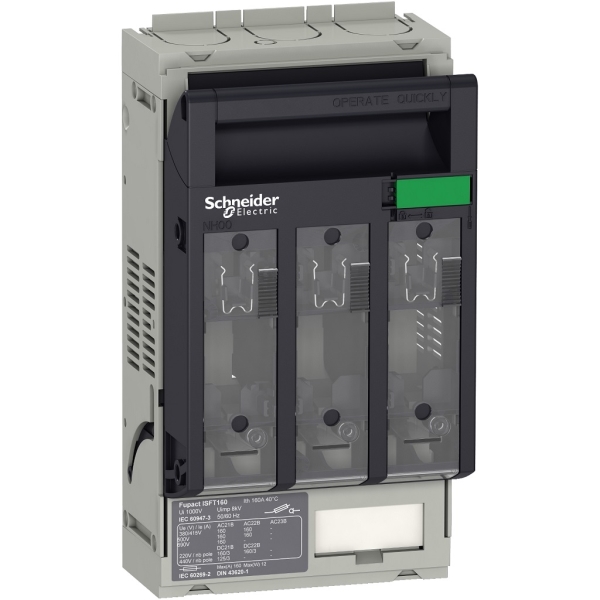

OSIGURAČ RASTAVNA SKLOPKA ISFT160 3P 160A M8 LV480801
Osigurač rastavna sklopka 160 A 690 V AC, tropolno rastavljiva
Proizvođač: Schneider Electric
Tip: FuPact ISFT160
Kataloški broj: LV480801
Broj polova: 3
Nazivna termička struja Ith [A]: 160
Nazivni radni napon Ue [V]: 690 V AC, 440 V DC
Nazivna frekvencija [Hz]: 50/60
Veličina osigurača: 00 (DIN NH00)
Električka trajnost (br. ciklusa): 200
Mehanička trajnost (br. ciklusa): 1600
Prihvat vodiča:
- vijčani spoj M8 s gornje i donje strane, za priključak vodiča kabelskim stopicama
- osim vijčanog spoja, mogući su i drugačiji tipovi priključaka koji se naručuju zasebno (prizma/obuhvatne stezaljke i priključak za distribuciju)
Montaža: direktno na montažnu ploču
Opis: osigurač rastavne sklopke su niskonaponski sklopni aparati koji omogućavaju sigurno uklapanje i isklapanje električnih strujnih krugova pod teretom, ovisno o naponu i kategoriji upotrebe, a osnovna namjena im je zaštita električne opreme od kratkog spoja i preopterećenja korištenjem nožastih uložaka osigurača tipa NH
Standard: EN/IEC 60947-3, EN/IEC 60947-1, IEC 60269-2
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Dimenzije ŠxVxD [mm]: 106x206x80
Masa [kg]: 0,6
Pakiranje: 1 kom
Tehničke specifikacije: OSIGURAČ RASTAVNA SKLOPKA ISFT160 3P 160A M8 LV480801
Katalog: FuPact ISFT/ISFL - osigurač rastavne sklopke i pruge

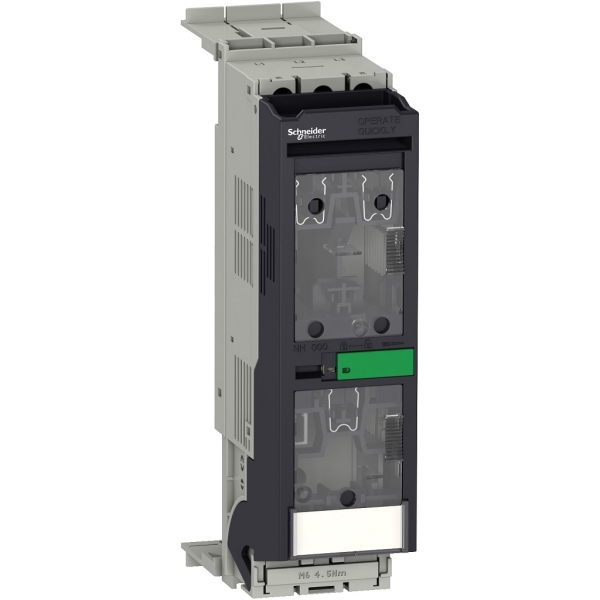

OSIGURAČ RASTAVNA SKLOPKA ISFT100N 3P 100A MONTAŽA NA SABIRNICE razmak 60mm uvod odozdo LV480752
Osigurač rastavna sklopka 100 A 690 V AC, tropolno rastavljiva, montaža na sabirnice ovjesom "hook-on", ima uvod odozdo
Proizvođač: Schneider Electric
Tip: FuPact ISFT100N
Kataloški broj: LV480752
Broj polova: 3
Nazivna termička struja Ith [A]: 160
Nazivni radni napon Ue [V]: 690 V AC, 440 V DC
Nazivna frekvencija [Hz]: 50/60
Veličina osigurača: 000 (DIN NH000)
Električka trajnost (br. ciklusa): 300
Mehanička trajnost (br. ciklusa): 2000
Prihvat vodiča:
- sklopka se pomoću okretnih kuka pričvršćuje na sabirnice razmaka 60 mm
- okretne kuke omogućuju okretanje sklopke za 180°
- s donje strane sklopke se nalaze vijčane stezaljke za prihvat vodiča 2,5 - 50 mm²
Montaža: na sabirnice ovjesom pomoću kuka
Opis: osigurač rastavne sklopke su niskonaponski sklopni aparati koji omogućavaju sigurno uklapanje i isklapanje električnih strujnih krugova pod teretom, ovisno o naponu i kategoriji upotrebe, a osnovna namjena im je zaštita električne opreme od kratkog spoja i preopterećenja korištenjem nožastih uložaka osigurača tipa NH
Standard: EN/IEC 60947-1, EN/IEC 60947-3
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Dimenzije ŠxVxD [mm]: 53x216x80
Masa [kg]: 0,54
Pakiranje: 1 kom
Tehničke specifikacije: OSIGURAČ RASTAVNA SKLOPKA ISFT100N 3P 100A MONTAŽA NA SABIRNICE razmak
60mm uvod odozdo LV480752
Katalog: FuPact ISFT/ISFL - osigurač rastavne sklopke i pruge

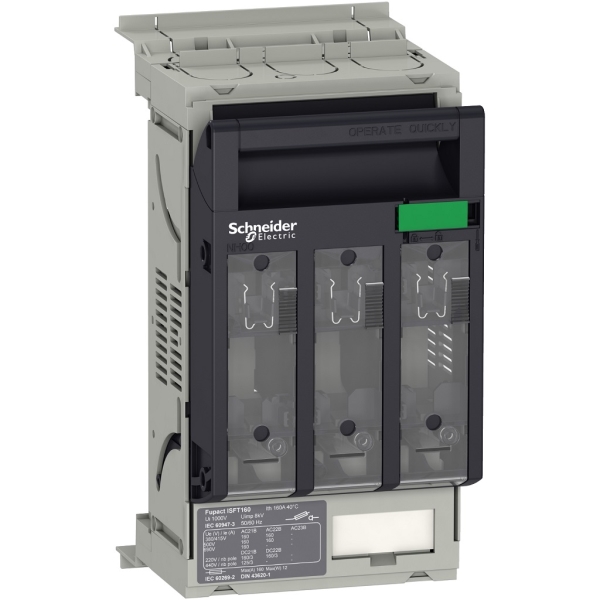

OSIGURAČ RASTAVNA SKLOPKA ISFT160 3P 160A M8 MONTAŽA NA SABIRNICE razmak 60mm LV480803
Osigurač rastavna sklopka 160 A 690 V AC, tropolno rastavljiva, montaža na sabirnice ovjesom "hook-on"
Proizvođač: Schneider Electric
Tip: FuPact ISFT160
Kataloški broj: LV480803
Broj polova: 3
Nazivna termička struja Ith [A]: 160
Nazivni radni napon Ue [V]: 690 V AC, 440 V DC
Nazivna frekvencija [Hz]: 50/60
Veličina osigurača: 00 (DIN NH00)
Električka trajnost (br. ciklusa): 200
Mehanička trajnost (br. ciklusa): 1600
Prihvat vodiča:
- sklopka se pomoću okretnih kuka pričvršćuje na sabirnice razmaka 60 mm
- okretne kuke omogućuju okretanje sklopke za 180°
- vijčani spoj M8 s donje strane za priključak vodiča kabelskim stopicama
- osim vijčanog spoja, mogući su i drugačiji tipovi priključaka koji se naručuju zasebno (prizma/obuhvatne stezaljke i priključak za distribuciju)
Montaža: na sabirnice ovjesom pomoću kuka
Opis: osigurač rastavne sklopke su niskonaponski sklopni aparati koji omogućavaju sigurno uklapanje i isklapanje električnih strujnih krugova pod teretom, ovisno o naponu i kategoriji upotrebe, a osnovna namjena im je zaštita električne opreme od kratkog spoja i preopterećenja korištenjem nožastih uložaka osigurača tipa NH
Standard: EN/IEC 60947-3, EN/IEC 60947-1, IEC 60269-2
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Dimenzije ŠxVxD [mm]: 106x206x80
Masa [kg]: 0,6
Pakiranje: 1 kom
Tehničke specifikacije: OSIGURAČ RASTAVNA SKLOPKA ISFT160 3P 160A M8 MONTAŽA NA SABIRNICE razmak
60mm LV480803
Katalog: FuPact ISFT/ISFL - osigurač rastavne sklopke i pruge

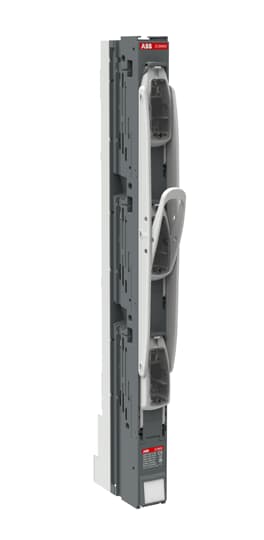

OSIGURAČ RASTAVNA PRUGA ZLBM00-3P-V 3P 160A AC 400V 1SEP620010R3020

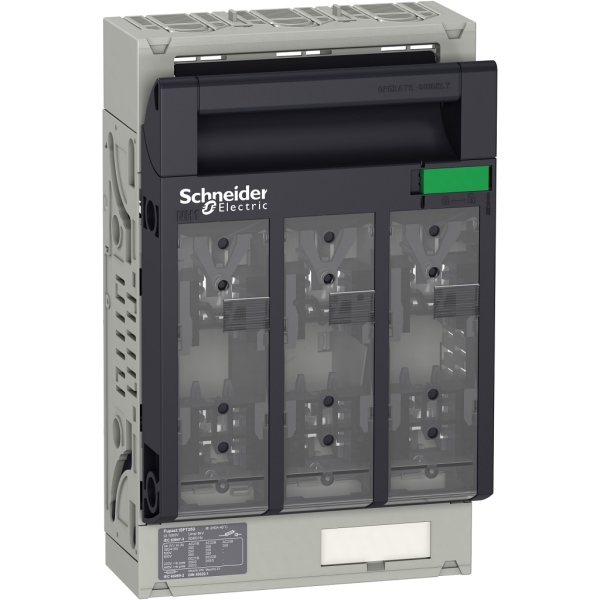

OSIGURAČ RASTAVNA SKLOPKA ISFT250 3P 250A M10 LV480804
Osigurač rastavna sklopka 250 A 690 V AC, tropolno rastavljiva
Proizvođač: Schneider Electric
Tip: FuPact ISFT250
Kataloški broj: LV480804
Broj polova: 3
Nazivna termička struja Ith [A]: 250
Nazivni radni napon Ue [V]: 690 V AC, 440 V DC
Nazivna frekvencija [Hz]: 50/60
Veličina osigurača: 1 (DIN NH1)
Električka trajnost (br. ciklusa): 200
Mehanička trajnost (br. ciklusa): 1600
Prihvat vodiča:
- vijčani spoj M10 s gornje i donje strane, za priključak vodiča kabelskim stopicama
- osim vijčanog spoja, mogući su i drugačiji tipovi priključaka koji se naručuju zasebno (prizma stezaljke i "fister" V-stezaljke)
Montaža: direktno na montažnu ploču
Opis: osigurač rastavne sklopke su niskonaponski sklopni aparati koji omogućavaju sigurno uklapanje i isklapanje električnih strujnih krugova pod teretom, ovisno o naponu i kategoriji upotrebe, a osnovna namjena im je zaštita električne opreme od kratkog spoja i preopterećenja korištenjem nožastih uložaka osigurača tipa NH
Standard: EN/IEC 60947-3, EN/IEC 60947-1, IEC 60269-2
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Dimenzije ŠxVxD [mm]: 184x306x110
Masa [kg]: 2
Pakiranje: 1 kom
Tehničke specifikacije: OSIGURAČ RASTAVNA SKLOPKA ISFT250 3P 250A M10 LV480804
Katalog: FuPact ISFT/ISFL - osigurač rastavne sklopke i pruge

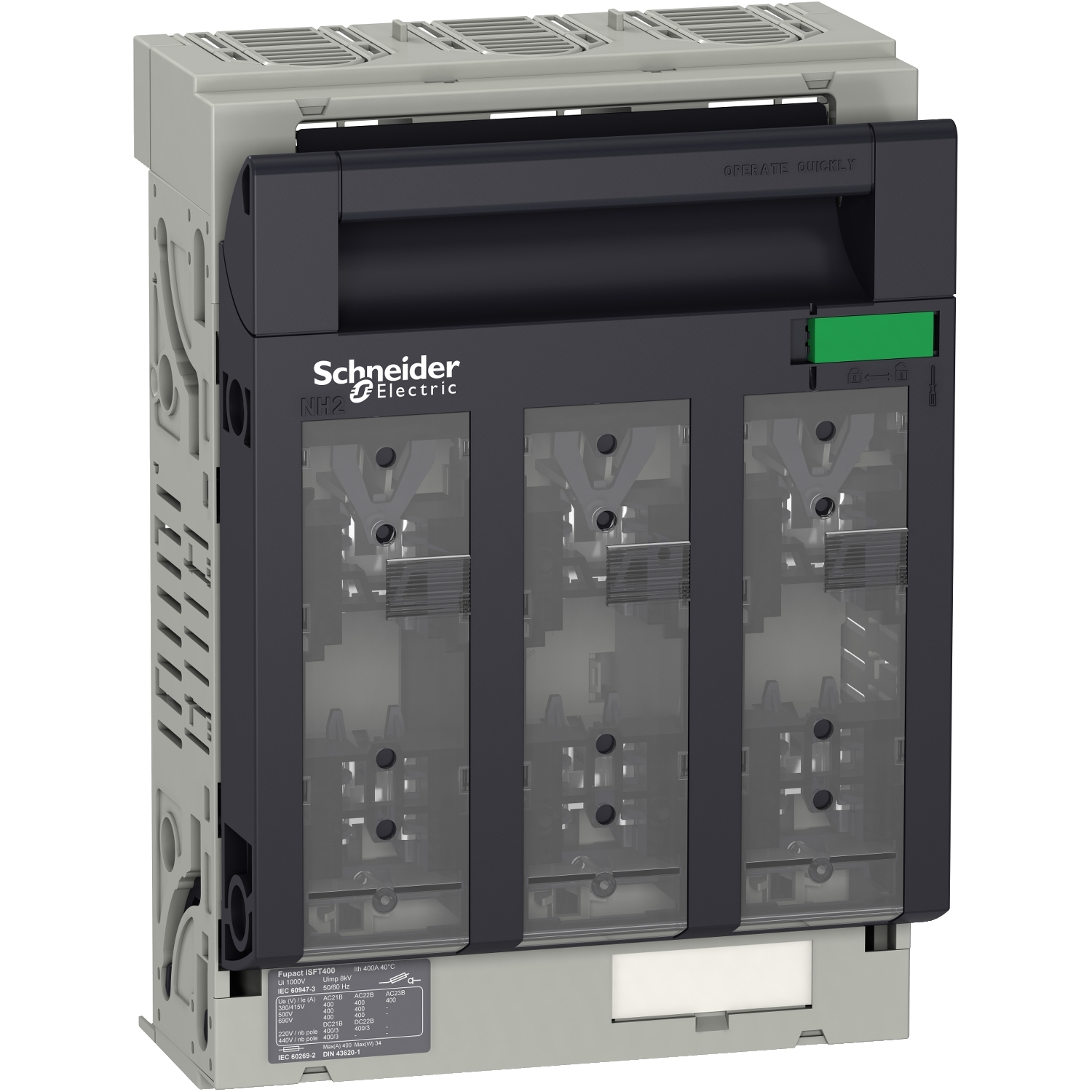

OSIGURAČ RASTAVNA SKLOPKA ISFT400 3P 400A M10 LV480806
Osigurač rastavna sklopka 400 A 690 V AC, tropolno rastavljiva
Proizvođač: Schneider Electric
Tip: FuPact ISFT400
Kataloški broj: LV480806
Broj polova: 3
Nazivna termička struja Ith [A]: 400
Nazivni radni napon Ue [V]: 690 V AC, 440 V DC
Nazivna frekvencija [Hz]: 50/60
Veličina osigurača: 2 (DIN NH2)
Električka trajnost (br. ciklusa): 200
Mehanička trajnost (br. ciklusa): 1000
Prihvat vodiča:
- vijčani spoj M10 s gornje i donje strane, za priključak vodiča kabelskim stopicama
- osim vijčanog spoja, mogući su i drugačiji tipovi priključaka koji se naručuju zasebno (prizma stezaljke i "fister" V-stezaljke)
Montaža: direktno na montažnu ploču
Opis: osigurač rastavne sklopke su niskonaponski sklopni aparati koji omogućavaju sigurno uklapanje i isklapanje električnih strujnih krugova pod teretom, ovisno o naponu i kategoriji upotrebe, a osnovna namjena im je zaštita električne opreme od kratkog spoja i preopterećenja korištenjem nožastih uložaka osigurača tipa NH
Standard: EN/IEC 60947-3, EN/IEC 60947-1, IEC 60269-2
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Dimenzije ŠxVxD [mm]: 210x306x130
Masa [kg]: 2
Pakiranje: 1 kom
Tehničke specifikacije: OSIGURAČ RASTAVNA SKLOPKA ISFT400 3P 400A M10 LV480806
Katalog: FuPact ISFT/ISFL - osigurač rastavne sklopke i pruge

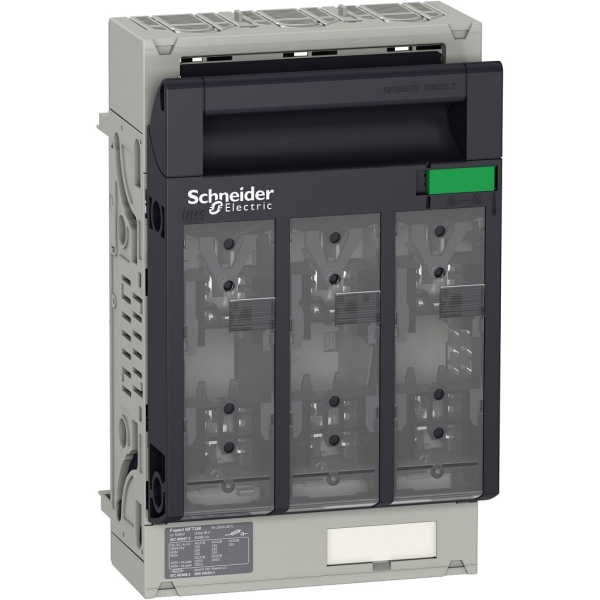

OSIGURAČ RASTAVNA SKLOPKA ISFT250 3P 250A M10 MONTAŽA NA SABIRNICE razmak 60mm LV480805
Osigurač rastavna sklopka 250 A 690 V AC, tropolno rastavljiva, montaža na sabirnice ovjesom "hook-on"
Proizvođač: Schneider Electric
Tip: FuPact ISFT250
Kataloški broj: LV480805
Broj polova: 3
Nazivna termička struja Ith [A]: 250
Nazivni radni napon Ue [V]: 690 V AC, 440 V DC
Nazivna frekvencija [Hz]: 50/60
Veličina osigurača: 1 (DIN NH1)
Električka trajnost (br. ciklusa): 200
Mehanička trajnost (br. ciklusa): 1600
Prihvat vodiča:
- sklopka se pomoću okretnih kuka pričvršćuje na sabirnice razmaka 60 mm
- okretne kuke omogućuju okretanje sklopke za 180°
- vijčani spoj M10 s donje strane za priključak vodiča kabelskim stopicama
- osim vijčanog spoja, mogući su i drugačiji tipovi priključaka koji se naručuju zasebno (prizma stezaljke i "fister" V-stezaljke)
Montaža: na sabirnice ovjesom pomoću kuka
Opis: osigurač rastavne sklopke su niskonaponski sklopni aparati koji omogućavaju sigurno uklapanje i isklapanje električnih strujnih krugova pod teretom, ovisno o naponu i kategoriji upotrebe, a osnovna namjena im je zaštita električne opreme od kratkog spoja i preopterećenja korištenjem nožastih uložaka osigurača tipa NH
Standard: EN/IEC 60947-3, EN/IEC 60947-1, IEC 60269-2
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Dimenzije ŠxVxD [mm]: 184x306x110
Masa [kg]: 2
Pakiranje: 1 kom
Tehničke specifikacije: OSIGURAČ RASTAVNA SKLOPKA ISFT250 3P 250A M10 MONTAŽA NA SABIRNICE razmak
60mm LV480805
Katalog: FuPact ISFT/ISFL - osigurač rastavne sklopke i pruge
