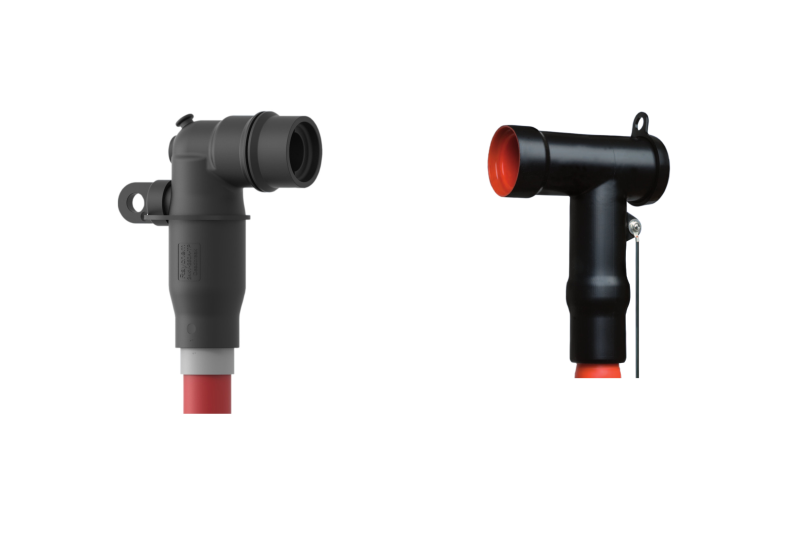

KABELSKI ADAPTERI ZA SF6


category-102535






Proizvoda po strani
Sortiranje

Šifra: 23748 / KABELSKI ADAPTERI ZA SF6
item-image-ADAPTER-T NATIČNI RSTI-CC-5854 brand-image-TE CONNECTIVITY

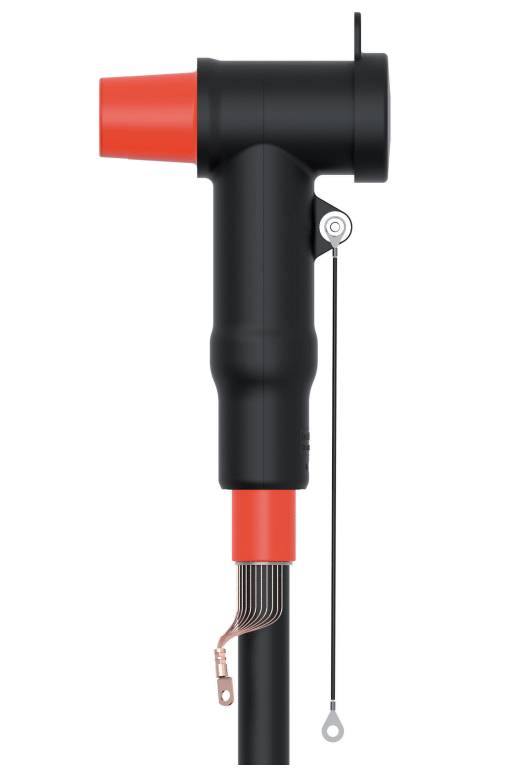

ADAPTER-T NATIČNI RSTI-CC-5854

Ekranizirani odvojivi kabelski natični T-adapter, za provodne izolatore s vanjskim konusom tipa C, 630 A, 20 kV
Proizvođač: TE Connectivity
Kataloški broj: RSTI-5851
Za presjek vodiča: 95-240 mm²  kabela za Uo/U = 12/20 (24) kV

Primjena: za spajanje plastičnih SN kabela na metalom oklopljena i plinom (SF6) izolirana postrojenja s provodnim izolatorima tipa C

Opis: Adapteri su izrađeni od visokomodificirane silikonske gume i izvana su zaštićeni vodljivim zaslonom spojenim na uzemljenje. Mogu se koristiti kako za unutarnju tako i za vanjsku ugradnju. Ispitivanje vanjskog plašta kabela može se provesti u pogonu, bez skidanja priključka.
Dizajn ekraniziranih T- priključaka omogućava korištenje uobičajenog alata za skidanje zaslona izolacije koji standardno ostavlja 40 mm zaslona. Nakon pripreme kabela, silikonom namazani konus za oblikovanje električnog polja, navuče se preko žile kabela i postavi na traženo mjesto. Vijčana stopica sa samokidajućom glavom vijaka, brzo i jednostavno se ugradi na vrhu vodiča.
Tijelo priključka namazano silikonom, sada se navuče preko žile kabela i učvrsti na provodni izolator vijkom i maticom. Otvoreni kraj se zatvara i brtvi završnim čepom ili spojnim adapterom koji tada omogućava priključak drugog kabela.
Za paralelno priključivanje potrebno je naručiti samo osnovni T- priključak i njemu odgovarajući T-natični priključak (RSTI-CC) prema dimenzijama kabela koji se spajaju (ponuda na upit).

Napomena: priključivanje se može izvesti u čistoj kutnoj konfiguraciji također za dva, tri ili više kabela u paraleli, ali je pri tome potrebno dodatno mehaničko učvršćenje za svaki kabel posebno. Paralelno priključivanje na provodne izolatore nazivne struje 630 A ili 1250 A tipa C1 ili C2 prema EN 50181, moguće je izvesti s bilo kojim
tipom RSTI- priključka. Najviša nazivna struja za T- priključni sustav serije RSTI-x8xx je 800 A. Za paralelni priključak RSTI-x8xx i RSTI-CC-x8xx nazivna struja je 1250 A jednako kao i za svaki pojedinačni kabel na kojeg je ugrađen RSTI-x9XX priključak.

Dimenzije pojedinog kabelskog adaptera dostupne su na upit.

Opseg isporuke: u kompletu za 3- faze isporučuje se: ekranizirano tijelo priključka, konus za oblikovanje električnog polja, vijčana stopica (primjenjiva za Al i Cu vodiče), vijak za učvršćenje s maticom, silikonska mast, završni čep s vodljivom kapom te uputstvo za ugradnju.

Tehničke specifikacije: ADAPTER-T NATIČNI RSTI-CC

Video: Montaža kabelskog adaptera RSTI-CC

prikaži više...
Šifra: 35834 / KABELSKI ADAPTERI ZA SF6
item-image-ADAPTER-T NATIČNI RSTI-CC-5855 brand-image-TE CONNECTIVITY

ADAPTER-T NATIČNI RSTI-CC-5855

Ekranizirani odvojivi kabelski natični T-adapter, za provodne izolatore s vanjskim konusom tipa C, 630 A, 20 kV
Proizvođač: TE Connectivity
Kataloški broj: RSTI-5855
Za presjek vodiča: 185-300 mm²  kabela za Uo/U = 12/20 (24) kV

Primjena: za spajanje plastičnih SN kabela na metalom oklopljena i plinom (SF6) izolirana postrojenja s provodnim izolatorima tipa C

Opis: Adapteri su izrađeni od visokomodificirane silikonske gume i izvana su zaštićeni vodljivim zaslonom spojenim na uzemljenje. Mogu se koristiti kako za unutarnju tako i za vanjsku ugradnju. Ispitivanje vanjskog plašta kabela može se provesti u pogonu, bez skidanja priključka.
Dizajn ekraniziranih T- priključaka omogućava korištenje uobičajenog alata za skidanje zaslona izolacije koji standardno ostavlja 40 mm zaslona. Nakon pripreme kabela, silikonom namazani konus za oblikovanje električnog polja, navuče se preko žile kabela i postavi na traženo mjesto. Vijčana stopica sa samokidajućom glavom vijaka, brzo i jednostavno se ugradi na vrhu vodiča.
Tijelo priključka namazano silikonom, sada se navuče preko žile kabela i učvrsti na provodni izolator vijkom i maticom. Otvoreni kraj se zatvara i brtvi završnim čepom ili spojnim adapterom koji tada omogućava priključak drugog kabela.
Za paralelno priključivanje potrebno je naručiti samo osnovni T- priključak i njemu odgovarajući T-natični priključak (RSTI-CC) prema dimenzijama kabela koji se spajaju (ponuda na upit).

Napomena: priključivanje se može izvesti u čistoj kutnoj konfiguraciji također za dva, tri ili više kabela u paraleli, ali je pri tome potrebno dodatno mehaničko učvršćenje za svaki kabel posebno. Paralelno priključivanje na provodne izolatore nazivne struje 630 A ili 1250 A tipa C1 ili C2 prema EN 50181, moguće je izvesti s bilo kojim
tipom RSTI- priključka. Najviša nazivna struja za T- priključni sustav serije RSTI-x8xx je 800 A. Za paralelni priključak RSTI-x8xx i RSTI-CC-x8xx nazivna struja je 1250 A jednako kao i za svaki pojedinačni kabel na kojeg je ugrađen RSTI-x9XX priključak.

Dimenzije pojedinog kabelskog adaptera dostupne su na upit.

Opseg isporuke: u kompletu za 3- faze isporučuje se: ekranizirano tijelo priključka, konus za oblikovanje električnog polja, vijčana stopica (primjenjiva za Al i Cu vodiče), vijak za učvršćenje s maticom, silikonska mast, završni čep s vodljivom kapom te uputstvo za ugradnju.

Tehničke specifikacije: ADAPTER-T NATIČNI RSTI-CC

Video: Montaža kabelskog adaptera RSTI-CC

prikaži više...
Šifra: 14006 / KABELSKI ADAPTERI ZA SF6
item-image-ADAPTER-T NATIČNI RSTI-CC-6855 brand-image-TE CONNECTIVITY

ADAPTER-T NATIČNI RSTI-CC-6855

Ekranizirani odvojivi kabelski natični T-adapter, za provodne izolatore s vanjskim konusom tipa C, 630 A, 36 kV
Proizvođač: TE Connectivity
Kataloški broj: RSTI-6855
Za presjek vodiča: 185-300 mm²  kabela za Uo/U = 20/36 (42) kV

Primjena: za spajanje plastičnih SN kabela na metalom oklopljena i plinom (SF6) izolirana postrojenja s provodnim izolatorima tipa C

Opis: Adapteri su izrađeni od visokomodificirane silikonske gume i izvana su zaštićeni vodljivim zaslonom spojenim na uzemljenje. Mogu se koristiti kako za unutarnju tako i za vanjsku ugradnju. Ispitivanje vanjskog plašta kabela može se provesti u pogonu, bez skidanja priključka.
Dizajn ekraniziranih T- priključaka omogućava korištenje uobičajenog alata za skidanje zaslona izolacije koji standardno ostavlja 40 mm zaslona. Nakon pripreme kabela, silikonom namazani konus za oblikovanje električnog polja, navuče se preko žile kabela i postavi na traženo mjesto. Vijčana stopica sa samokidajućom glavom vijaka, brzo i jednostavno se ugradi na vrhu vodiča.
Tijelo priključka namazano silikonom, sada se navuče preko žile kabela i učvrsti na provodni izolator vijkom i maticom. Otvoreni kraj se zatvara i brtvi završnim čepom ili spojnim adapterom koji tada omogućava priključak drugog kabela.
Za paralelno priključivanje potrebno je naručiti samo osnovni T- priključak i njemu odgovarajući T-natični priključak (RSTI-CC) prema dimenzijama kabela koji se spajaju (ponuda na upit).

Napomena: priključivanje se može izvesti u čistoj kutnoj konfiguraciji također za dva, tri ili više kabela u paraleli, ali je pri tome potrebno dodatno mehaničko učvršćenje za svaki kabel posebno. Paralelno priključivanje na provodne izolatore nazivne struje 630 A ili 1250 A tipa C1 ili C2 prema EN 50181, moguće je izvesti s bilo kojim
tipom RSTI- priključka. Najviša nazivna struja za T- priključni sustav serije RSTI-x8xx je 800 A. Za paralelni priključak RSTI-x8xx i RSTI-CC-x8xx nazivna struja je 1250 A jednako kao i za svaki pojedinačni kabel na kojeg je ugrađen RSTI-x9XX priključak.

Dimenzije pojedinog kabelskog adaptera dostupne su na upit.

Opseg isporuke: u kompletu za 3- faze isporučuje se: ekranizirano tijelo priključka, konus za oblikovanje električnog polja, vijčana stopica (primjenjiva za Al i Cu vodiče), vijak za učvršćenje s maticom, silikonska mast, završni čep s vodljivom kapom te uputstvo za ugradnju.

Tehničke specifikacije: ADAPTER-T NATIČNI RSTI-CC

Video: Montaža kabelskog adaptera RSTI-CC

prikaži više...
MPC:
1.656,39 EUR / set
Šifra: 27854 / KABELSKI ADAPTERI ZA SF6
item-image-ADAPTER-T PRIKLJUČNI  RSTI-6853 brand-image-TE CONNECTIVITY

ADAPTER-T PRIKLJUČNI RSTI-6853

Ekranizirani odvojivi kabelski T-adapter, za provodne izolatore s vanjskim konusom tipa C, 630 A, 36 kV
Proizvođač: TE Connectivity
Kataloški broj: RSTI-6853
Za presjek vodiča: 120-240 mm²  kabela za Uo/U = 20/36 (42) kV

Primjena: za spajanje plastičnih SN kabela na metalom oklopljena i plinom (SF6) izolirana postrojenja s provodnim izolatorima tipa C

Opis: Adapteri su izrađeni od visokomodificirane silikonske gume i izvana su zaštićeni vodljivim zaslonom spojenim na uzemljenje. Mogu se koristiti kako za unutarnju tako i za vanjsku ugradnju. Ispitivanje vanjskog plašta kabela može se provesti u pogonu, bez skidanja priključka.
Dizajn ekraniziranih T- priključaka omogućava korištenje uobičajenog alata za skidanje zaslona izolacije koji standardno ostavlja 40 mm zaslona. Nakon pripreme kabela, silikonom namazani konus za oblikovanje električnog polja, navuče se preko žile kabela i postavi na traženo mjesto. Vijčana stopica sa samokidajućom glavom vijaka, brzo i jednostavno se ugradi na vrhu vodiča.
Tijelo priključka namazano silikonom, sada se navuče preko žile kabela i učvrsti na provodni izolator vijkom i maticom. Otvoreni kraj se zatvara i brtvi završnim čepom ili spojnim adapterom koji tada omogućava priključak drugog kabela.
Za paralelno priključivanje potrebno je naručiti samo osnovni T- priključak i njemu odgovarajući T-natični priključak (RSTI-CC) prema dimenzijama kabela koji se spajaju (ponuda na upit).

Napomena: priključivanje se može izvesti u čistoj kutnoj konfiguraciji također za dva, tri ili više kabela u paraleli, ali je pri tome potrebno dodatno mehaničko učvršćenje za svaki kabel posebno. Paralelno priključivanje na provodne izolatore nazivne struje 630 A ili 1250 A tipa C1 ili C2 prema EN 50181, moguće je izvesti s bilo kojim
tipom RSTI- priključka. Najviša nazivna struja za T- priključni sustav serije RSTI-x8xx je 800 A. Za paralelni priključak RSTI-x8xx i RSTI-CC-x8xx nazivna struja je 1250 A jednako kao i za svaki pojedinačni kabel na kojeg je ugrađen RSTI-x9XX priključak.

Dimenzije pojedinog kabelskog adaptera dostupne su na upit.

Opseg isporuke: u kompletu za 3- faze isporučuje se: ekranizirano tijelo priključka, konus za oblikovanje električnog polja, vijčana stopica (primjenjiva za Al i Cu vodiče), vijak za učvršćenje s maticom, silikonska mast, završni čep s vodljivom kapom te uputstvo za ugradnju.

Tehničke specifikacije: ADAPTER-T PRIKLJUČNI RSTI

Video: Montaža kabelskog adaptera RSTI

prikaži više...
Šifra: 12694 / KABELSKI ADAPTERI ZA SF6
item-image-ADAPTER-T PRIKLJUČNI  RSTI-6855 brand-image-TE CONNECTIVITY

ADAPTER-T PRIKLJUČNI RSTI-6855

Ekranizirani odvojivi kabelski T-adapter, za provodne izolatore s vanjskim konusom tipa C, 630 A, 36 kV
Proizvođač: TE Connectivity
Kataloški broj: RSTI-6855
Za presjek vodiča: 185-300 mm²  kabela za Uo/U = 20/36 (42) kV

Primjena: za spajanje plastičnih SN kabela na metalom oklopljena i plinom (SF6) izolirana postrojenja s provodnim izolatorima tipa C

Opis: Adapteri su izrađeni od visokomodificirane silikonske gume i izvana su zaštićeni vodljivim zaslonom spojenim na uzemljenje. Mogu se koristiti kako za unutarnju tako i za vanjsku ugradnju. Ispitivanje vanjskog plašta kabela može se provesti u pogonu, bez skidanja priključka.
Dizajn ekraniziranih T- priključaka omogućava korištenje uobičajenog alata za skidanje zaslona izolacije koji standardno ostavlja 40 mm zaslona. Nakon pripreme kabela, silikonom namazani konus za oblikovanje električnog polja, navuče se preko žile kabela i postavi na traženo mjesto. Vijčana stopica sa samokidajućom glavom vijaka, brzo i jednostavno se ugradi na vrhu vodiča.
Tijelo priključka namazano silikonom, sada se navuče preko žile kabela i učvrsti na provodni izolator vijkom i maticom. Otvoreni kraj se zatvara i brtvi završnim čepom ili spojnim adapterom koji tada omogućava priključak drugog kabela.
Za paralelno priključivanje potrebno je naručiti samo osnovni T- priključak i njemu odgovarajući T-natični priključak (RSTI-CC) prema dimenzijama kabela koji se spajaju (ponuda na upit).

Napomena: priključivanje se može izvesti u čistoj kutnoj konfiguraciji također za dva, tri ili više kabela u paraleli, ali je pri tome potrebno dodatno mehaničko učvršćenje za svaki kabel posebno. Paralelno priključivanje na provodne izolatore nazivne struje 630 A ili 1250 A tipa C1 ili C2 prema EN 50181, moguće je izvesti s bilo kojim
tipom RSTI- priključka. Najviša nazivna struja za T- priključni sustav serije RSTI-x8xx je 800 A. Za paralelni priključak RSTI-x8xx i RSTI-CC-x8xx nazivna struja je 1250 A jednako kao i za svaki pojedinačni kabel na kojeg je ugrađen RSTI-x9XX priključak.

Dimenzije pojedinog kabelskog adaptera dostupne su na upit.

Opseg isporuke: u kompletu za 3- faze isporučuje se: ekranizirano tijelo priključka, konus za oblikovanje električnog polja, vijčana stopica (primjenjiva za Al i Cu vodiče), vijak za učvršćenje s maticom, silikonska mast, završni čep s vodljivom kapom te uputstvo za ugradnju.

Tehničke specifikacije: ADAPTER-T PRIKLJUČNI RSTI

Video: Montaža kabelskog adaptera RSTI

prikaži više...
Šifra: 27114 / KABELSKI ADAPTERI ZA SF6
item-image-ADAPTER-T PRIKLJUČNI RSTI-5851 brand-image-TE CONNECTIVITY

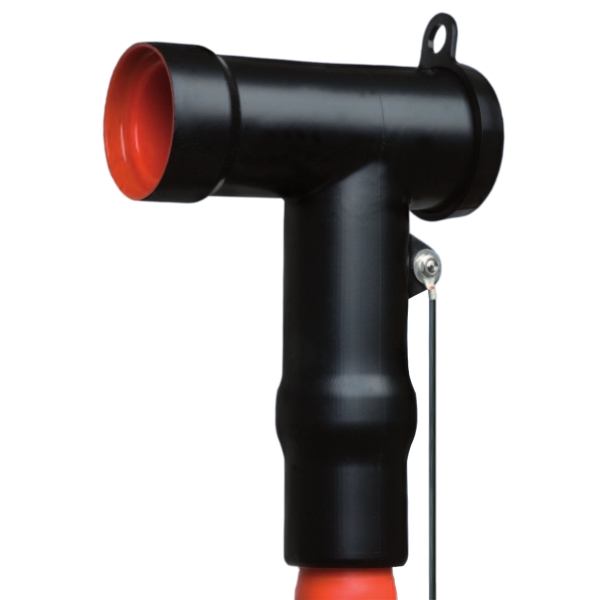

ADAPTER-T PRIKLJUČNI RSTI-5851

Ekranizirani odvojivi kabelski T-adapter, za provodne izolatore s vanjskim konusom tipa C, 630 A, 20 kV
Proizvođač: TE Connectivity
Kataloški broj: RSTI-5851
Za presjek vodiča: 35-70 mm² kabela za Uo/U = 12/20 (24) kV

Primjena: za spajanje plastičnih SN kabela na metalom oklopljena i plinom (SF6) izolirana postrojenja s provodnim izolatorima tipa C

Opis: Adapteri su izrađeni od visokomodificirane silikonske gume i izvana su zaštićeni vodljivim zaslonom spojenim na uzemljenje. Mogu se koristiti kako za unutarnju tako i za vanjsku ugradnju. Ispitivanje vanjskog plašta kabela može se provesti u pogonu, bez skidanja priključka.
Dizajn ekraniziranih T- priključaka omogućava korištenje uobičajenog alata za skidanje zaslona izolacije koji standardno ostavlja 40 mm zaslona. Nakon pripreme kabela, silikonom namazani konus za oblikovanje električnog polja, navuče se preko žile kabela i postavi na traženo mjesto. Vijčana stopica sa samokidajućom glavom vijaka, brzo i jednostavno se ugradi na vrhu vodiča.
Tijelo priključka namazano silikonom, sada se navuče preko žile kabela i učvrsti na provodni izolator vijkom i maticom. Otvoreni kraj se zatvara i brtvi završnim čepom ili spojnim adapterom koji tada omogućava priključak drugog kabela.
Za paralelno priključivanje potrebno je naručiti samo osnovni T- priključak i njemu odgovarajući T-natični priključak (RSTI-CC) prema dimenzijama kabela koji se spajaju (ponuda na upit).

Napomena: priključivanje se može izvesti u čistoj kutnoj konfiguraciji također za dva, tri ili više kabela u paraleli, ali je pri tome potrebno dodatno mehaničko učvršćenje za svaki kabel posebno. Paralelno priključivanje na provodne izolatore nazivne struje 630 A ili 1250 A tipa C1 ili C2 prema EN 50181, moguće je izvesti s bilo kojim
tipom RSTI- priključka. Najviša nazivna struja za T- priključni sustav serije RSTI-x8xx je 800 A. Za paralelni priključak RSTI-x8xx i RSTI-CC-x8xx nazivna struja je 1250 A jednako kao i za svaki pojedinačni kabel na kojeg je ugrađen RSTI-x9XX priključak.

Dimenzije pojedinog kabelskog adaptera dostupne su na upit.

Opseg isporuke: u kompletu za 3- faze isporučuje se: ekranizirano tijelo priključka, konus za oblikovanje električnog polja, vijčana stopica (primjenjiva za Al i Cu vodiče), vijak za učvršćenje s maticom, silikonska mast, završni čep s vodljivom kapom te uputstvo za ugradnju.

Tehničke specifikacije: ADAPTER-T PRIKLJUČNI RSTI

Video: Montaža kabelskog adaptera RSTI

prikaži više...
MPC:
643,50 EUR / set
Šifra: 26755 / KABELSKI ADAPTERI ZA SF6
item-image-ADAPTER-T PRIKLJUČNI RSTI-5854 brand-image-TE CONNECTIVITY

ADAPTER-T PRIKLJUČNI RSTI-5854

Ekranizirani odvojivi kabelski T-adapter, za provodne izolatore s vanjskim konusom tipa C, 630 A, 20 kV
Proizvođač: TE Connectivity
Kataloški broj: RSTI-5851
Za presjek vodiča: 95-240 mm²  kabela za Uo/U = 12/20 (24) kV

Primjena: za spajanje plastičnih SN kabela na metalom oklopljena i plinom (SF6) izolirana postrojenja s provodnim izolatorima tipa C

Opis: Adapteri su izrađeni od visokomodificirane silikonske gume i izvana su zaštićeni vodljivim zaslonom spojenim na uzemljenje. Mogu se koristiti kako za unutarnju tako i za vanjsku ugradnju. Ispitivanje vanjskog plašta kabela može se provesti u pogonu, bez skidanja priključka.
Dizajn ekraniziranih T- priključaka omogućava korištenje uobičajenog alata za skidanje zaslona izolacije koji standardno ostavlja 40 mm zaslona. Nakon pripreme kabela, silikonom namazani konus za oblikovanje električnog polja, navuče se preko žile kabela i postavi na traženo mjesto. Vijčana stopica sa samokidajućom glavom vijaka, brzo i jednostavno se ugradi na vrhu vodiča.
Tijelo priključka namazano silikonom, sada se navuče preko žile kabela i učvrsti na provodni izolator vijkom i maticom. Otvoreni kraj se zatvara i brtvi završnim čepom ili spojnim adapterom koji tada omogućava priključak drugog kabela.
Za paralelno priključivanje potrebno je naručiti samo osnovni T- priključak i njemu odgovarajući T-natični priključak (RSTI-CC) prema dimenzijama kabela koji se spajaju (ponuda na upit).

Napomena: priključivanje se može izvesti u čistoj kutnoj konfiguraciji također za dva, tri ili više kabela u paraleli, ali je pri tome potrebno dodatno mehaničko učvršćenje za svaki kabel posebno. Paralelno priključivanje na provodne izolatore nazivne struje 630 A ili 1250 A tipa C1 ili C2 prema EN 50181, moguće je izvesti s bilo kojim
tipom RSTI- priključka. Najviša nazivna struja za T- priključni sustav serije RSTI-x8xx je 800 A. Za paralelni priključak RSTI-x8xx i RSTI-CC-x8xx nazivna struja je 1250 A jednako kao i za svaki pojedinačni kabel na kojeg je ugrađen RSTI-x9XX priključak.

Dimenzije pojedinog kabelskog adaptera dostupne su na upit.

Opseg isporuke: u kompletu za 3- faze isporučuje se: ekranizirano tijelo priključka, konus za oblikovanje električnog polja, vijčana stopica (primjenjiva za Al i Cu vodiče), vijak za učvršćenje s maticom, silikonska mast, završni čep s vodljivom kapom te uputstvo za ugradnju.

Tehničke specifikacije: ADAPTER-T PRIKLJUČNI RSTI

Video: Montaža kabelskog adaptera RSTI

prikaži više...
MPC:
643,50 EUR / set
Šifra: 30524 / KABELSKI ADAPTERI ZA SF6
item-image-ADAPTER-T PRIKLJUČNI RSTI-5855 brand-image-TE CONNECTIVITY

ADAPTER-T PRIKLJUČNI RSTI-5855

Ekranizirani odvojivi kabelski T-adapter, za provodne izolatore s vanjskim konusom tipa C, 630 A, 20 kV
Proizvođač: TE Connectivity
Kataloški broj: RSTI-5855
Za presjek vodiča: 185-300 mm²  kabela za Uo/U = 12/20 (24) kV

Primjena: za spajanje plastičnih SN kabela na metalom oklopljena i plinom (SF6) izolirana postrojenja s provodnim izolatorima tipa C

Opis: Adapteri su izrađeni od visokomodificirane silikonske gume i izvana su zaštićeni vodljivim zaslonom spojenim na uzemljenje. Mogu se koristiti kako za unutarnju tako i za vanjsku ugradnju. Ispitivanje vanjskog plašta kabela može se provesti u pogonu, bez skidanja priključka.
Dizajn ekraniziranih T- priključaka omogućava korištenje uobičajenog alata za skidanje zaslona izolacije koji standardno ostavlja 40 mm zaslona. Nakon pripreme kabela, silikonom namazani konus za oblikovanje električnog polja, navuče se preko žile kabela i postavi na traženo mjesto. Vijčana stopica sa samokidajućom glavom vijaka, brzo i jednostavno se ugradi na vrhu vodiča.
Tijelo priključka namazano silikonom, sada se navuče preko žile kabela i učvrsti na provodni izolator vijkom i maticom. Otvoreni kraj se zatvara i brtvi završnim čepom ili spojnim adapterom koji tada omogućava priključak drugog kabela.
Za paralelno priključivanje potrebno je naručiti samo osnovni T- priključak i njemu odgovarajući T-natični priključak (RSTI-CC) prema dimenzijama kabela koji se spajaju (ponuda na upit).

Napomena: priključivanje se može izvesti u čistoj kutnoj konfiguraciji također za dva, tri ili više kabela u paraleli, ali je pri tome potrebno dodatno mehaničko učvršćenje za svaki kabel posebno. Paralelno priključivanje na provodne izolatore nazivne struje 630 A ili 1250 A tipa C1 ili C2 prema EN 50181, moguće je izvesti s bilo kojim
tipom RSTI- priključka. Najviša nazivna struja za T- priključni sustav serije RSTI-x8xx je 800 A. Za paralelni priključak RSTI-x8xx i RSTI-CC-x8xx nazivna struja je 1250 A jednako kao i za svaki pojedinačni kabel na kojeg je ugrađen RSTI-x9XX priključak.

Dimenzije pojedinog kabelskog adaptera dostupne su na upit.

Opseg isporuke: u kompletu za 3- faze isporučuje se: ekranizirano tijelo priključka, konus za oblikovanje električnog polja, vijčana stopica (primjenjiva za Al i Cu vodiče), vijak za učvršćenje s maticom, silikonska mast, završni čep s vodljivom kapom te uputstvo za ugradnju.

Tehničke specifikacije: ADAPTER-T PRIKLJUČNI RSTI

Video: Montaža kabelskog adaptera RSTI

prikaži više...
MPC:
562,50 EUR / set
Šifra: 22515 / KABELSKI ADAPTERI ZA SF6
item-image-ADAPTER EKRANIZIRANI RSES-525B brand-image-TE CONNECTIVITY

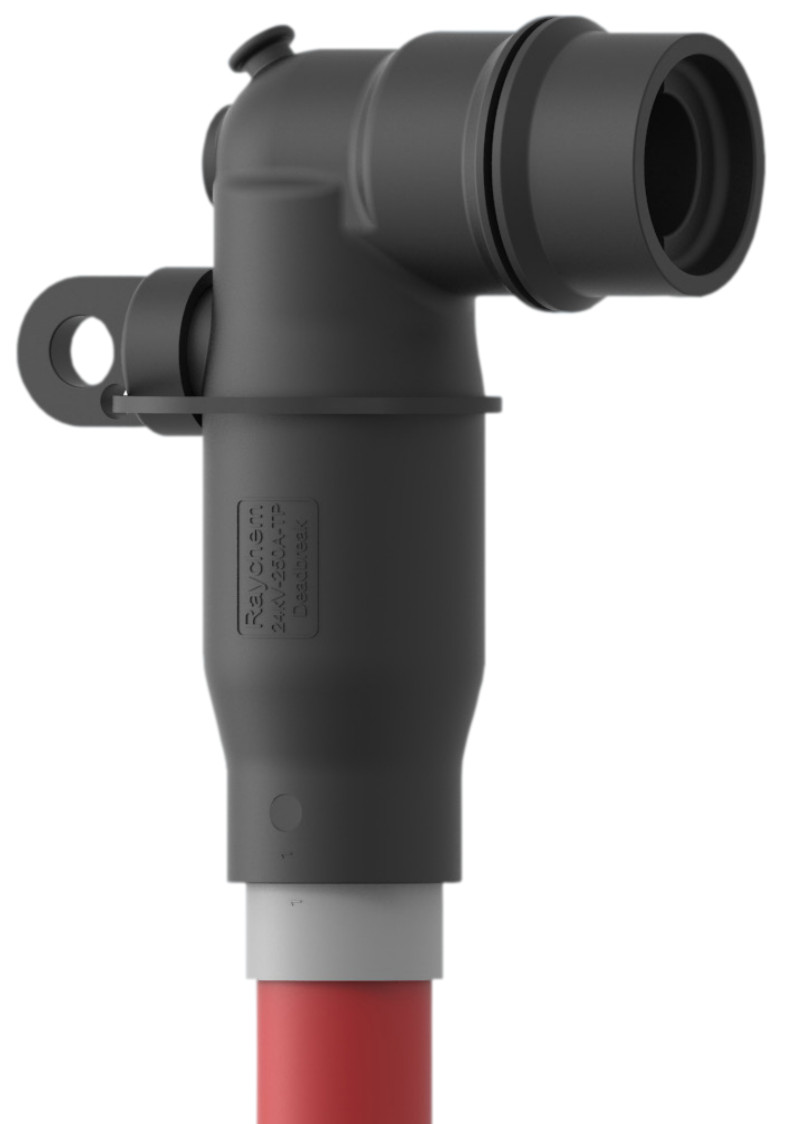

ADAPTER EKRANIZIRANI RSES-525B

Oznaka: RSES-525B (ex RSES-5227)
Za presjek vodiča kabela: 1 x 25-95 mm2 za Uo/U = 12/20 (24) kV
Proizvođač: TE Connectivity - Energy (ex Tyco Electronics Raychem)
Naziv: ekranizirani odvojivi kabelski kutni adapter RSES-525B
Primjena: za spajanje jednožilnih plastičnih (polimernih) kabela na metalom oklopljena i plinom izolirana postrojenja ili drugu opremu s provodnim izolatorima tipa "A" (prema EN 50180/EN 50181), 250 A, do 24 kV .
Opis: izrađeni od kombinacije dugotrajne EPDM gume za vanjsko tijelo i visoko modificirane silikonske gume za unutarnju izolaciju, RSES priključci jednako su primjenjivi za unutarnju i vanjsku ugradnju čak i u oštrim klimatskim uvjetima okoliša, nudeći pri tome izvrsna električna svojstva.
Tijelo priključka je ekranizirano pomoću uzemljenog vanjskog sloja koji osigurava siguran i pouzdan pogon. Kabelski adapter s integriranim brtvljenjem omogućava brzu i jednostavnu ugradnju.
Korištenjem vijčanih stopica s kidajućim vijcima, RSES priključci jednostavno se i brzo ugrađuju jer podržavaju široko područje različitih presjeka kabela. Dodatno, RSES priključci mogu biti opremljeni s kapacitivnom naponskom ispitnom točkom (modifikacija VD) za određivanje prisutnosti napona u kabelskoj mreži ili s metalnim kućištem (MH) za visoki nivo sigurnosti u zaštiti od elekričnog udara.

Dimenzije kabelskih adaptera kao i ponude za ostale kutne (tip RSES) i/ili ravne odvojive adaptere (tip RSSS) dostupne su na upit.

prikaži više...
MPC:
362,93 EUR / set
Šifra: 12982 / KABELSKI ADAPTERI ZA SF6
item-image-ADAPTER NEEKRANIZIRANI RICS-5123 brand-image-TE CONNECTIVITY

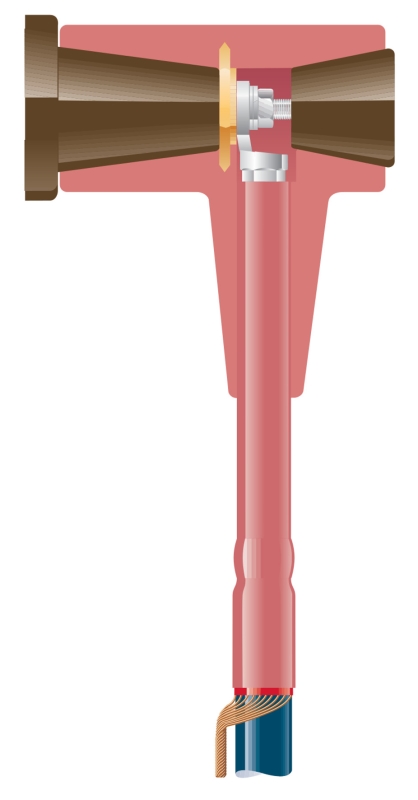

ADAPTER NEEKRANIZIRANI RICS-5123

Oznaka: RICS-5123
Za presjek vodiča: 1 x 70 mm2 kabela za Uo/U = 12/20 (24) kV
Proizvođač: TE Connectivity - Energy (ex Tyco Electronics Raychem)
Naziv: neekranizirani odvojivi kabelski T-adapter, za provodne izolatore s vanjskim konusom tipa C, 630 A, 20 kV
Primjena: za spajanje neekraniziranih SN kabela na plinom (SF6) izolirana postrojenja s provodnim izolatorima tipa C
Opis: izolacijsko tijelo adaptera izvedeno je od debelostjenkastog visokokvalitetnog elastomera s brtvenom površinom na završetku, provodnom izolatoru i završnom čepu.
Električni spoj ostvaruje se preko priključnog vijka i stopice na kabelskom završetku. Za naponsku provjeru kabela u pogonu bez odvajanja adaptera od postrojenja, kao opciju uz adapter nudimo specijalni završni čep s kapacitivnom ispitnom točkom.
Dizajn adaptera za spajanje odvodnika prenapona (ponuda na upit) u osnovi je istovjetan osnovnom adapteru za spajanje kabela. Elastomerno izolacijsko tijelo ima na sebi dodatni otvor za spajanje odvodnika prenapona tipa RDA. Također, na upit možemo ponuditi i adaptere za spajanje dva kabela na jedan provodni izolator.
Za dvostruko T- priključivanje, drugi adapter je specijalno oblikovan, a uključuje spojni komad, izolacijsko tijelo, maticu i vijak za učvršćenje te završni čep. Mora se kombinirati s osnovnim adapterom tipa RICS 57x3-CU, ali se ne može kombinirati s adapterom za priključak odvodnika prenapona tipa RICS-51x9.

Dimenzije pojedinog kabelskog adaptera te ponude za adaptere za paralelan spoj (coupling adaptere) dostupne su na upit.

prikaži više...
MPC:
456,94 EUR / set
Šifra: 12983 / KABELSKI ADAPTERI ZA SF6
item-image-ADAPTER NEEKRANIZIRANI RICS-5133 brand-image-TE CONNECTIVITY

ADAPTER NEEKRANIZIRANI RICS-5133

Oznaka: RICS-5133
Za presjek vodiča: 1 x 95-185 mm2 kabela za Uo/U = 12/20 (24) kV
Proizvođač: TE Connectivity - Energy (ex Tyco Electronics Raychem)
Naziv: neekranizirani odvojivi kabelski T-adapter, za provodne izolatore s vanjskim konusom tipa C, 630 A, 20 kV
Primjena: za spajanje neekraniziranih SN kabela na plinom (SF6) izolirana postrojenja s provodnim izolatorima tipa C
Opis: izolacijsko tijelo adaptera izvedeno je od debelostjenkastog visokokvalitetnog elastomera s brtvenom površinom na završetku, provodnom izolatoru i završnom čepu.
Električni spoj ostvaruje se preko priključnog vijka i stopice na kabelskom završetku. Za naponsku provjeru kabela u pogonu bez odvajanja adaptera od postrojenja, kao opciju uz adapter nudimo specijalni završni čep s kapacitivnom ispitnom točkom.
Dizajn adaptera za spajanje odvodnika prenapona (ponuda na upit) u osnovi je istovjetan osnovnom adapteru za spajanje kabela. Elastomerno izolacijsko tijelo ima na sebi dodatni otvor za spajanje odvodnika prenapona tipa RDA. Također, na upit možemo ponuditi i adaptere za spajanje dva kabela na jedan provodni izolator.
Za dvostruko T- priključivanje, drugi adapter je specijalno oblikovan, a uključuje spojni komad, izolacijsko tijelo, maticu i vijak za učvršćenje te završni čep. Mora se kombinirati s osnovnim adapterom tipa RICS 57x3-CU, ali se ne može kombinirati s adapterom za priključak odvodnika prenapona tipa RICS-51x9.

Dimenzije pojedinog kabelskog adaptera te ponude za adaptere za paralelan spoj (coupling adaptere) dostupne su na upit.

prikaži više...
Šifra: 12984 / KABELSKI ADAPTERI ZA SF6
item-image-ADAPTER NEEKRANIZIRANI RICS-5143 brand-image-TE CONNECTIVITY

ADAPTER NEEKRANIZIRANI RICS-5143

Oznaka: RICS-5143
Za presjek vodiča: 1 x 240-300 mm2 kabela za Uo/U = 12/20 (24) kV
Proizvođač: TE Connectivity - Energy (ex Tyco Electronics Raychem)
Naziv: neekranizirani odvojivi kabelski T-adapter, za provodne izolatore s vanjskim konusom tipa C, 630 A, 20 kV
Primjena: za spajanje neekraniziranih SN kabela na plinom (SF6) izolirana postrojenja s provodnim izolatorima tipa C
Opis: izolacijsko tijelo adaptera izvedeno je od debelostjenkastog visokokvalitetnog elastomera s brtvenom površinom na završetku, provodnom izolatoru i završnom čepu.
Električni spoj ostvaruje se preko priključnog vijka i stopice na kabelskom završetku. Za naponsku provjeru kabela u pogonu bez odvajanja adaptera od postrojenja, kao opciju uz adapter nudimo specijalni završni čep s kapacitivnom ispitnom točkom.
Dizajn adaptera za spajanje odvodnika prenapona (ponuda na upit) u osnovi je istovjetan osnovnom adapteru za spajanje kabela. Elastomerno izolacijsko tijelo ima na sebi dodatni otvor za spajanje odvodnika prenapona tipa RDA. Također, na upit možemo ponuditi i adaptere za spajanje dva kabela na jedan provodni izolator.
Za dvostruko T- priključivanje, drugi adapter je specijalno oblikovan, a uključuje spojni komad, izolacijsko tijelo, maticu i vijak za učvršćenje te završni čep. Mora se kombinirati s osnovnim adapterom tipa RICS 57x3-CU, ali se ne može kombinirati s adapterom za priključak odvodnika prenapona tipa RICS-51x9.

Dimenzije pojedinog kabelskog adaptera te ponude za adaptere za paralelan spoj (coupling adaptere) dostupne su na upit.

prikaži više...
MPC:
456,94 EUR / set
