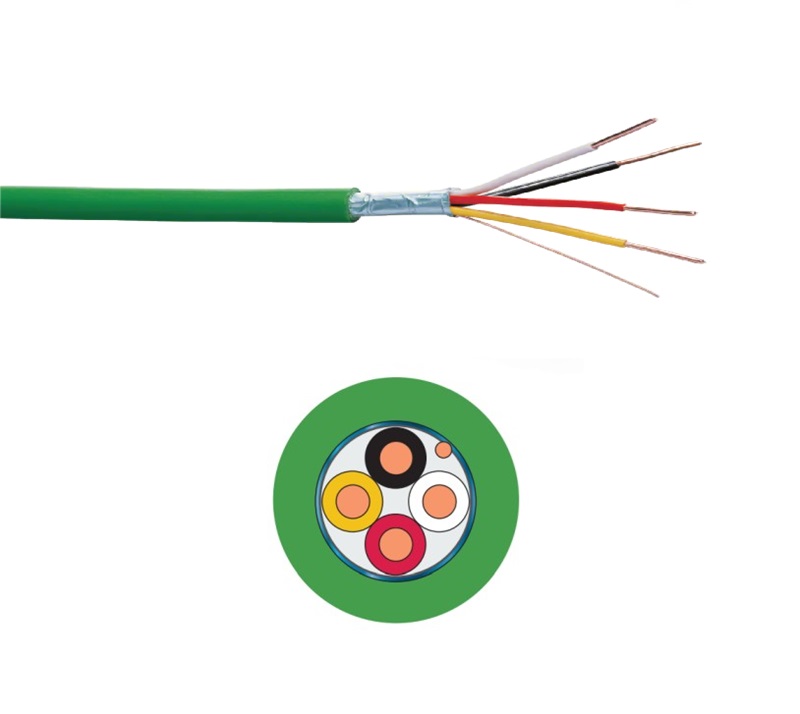

Instalacijski BUS kabel za KNX/EIB sustave, s izolacijom i plaštom od PVC mase i zaslonom od Al folije

Tip: J-Y(St)Y

Primjena:
- kao BUS kabel u sustavima KNX / EIB sabirnica (EIB - European Installation Bus)
- za uporabu u suvremenim sustavima upravljanja zgrada (objekata), npr. za decentralizirano upravljanje rasvjetom, grijanjem, klimatizacijom, ventilacijom, roletama, upravljanjem energijom, sustavima zaključavanja i sl.

Ostala svojstva:
- polaže se u suhim ili vlažnim prostorima, pod/na žbuku, nije za polaganje direktno u zemlju ili vodu
- samogasiv (usporava širenje vatre) prema EN 60332-1-2
- odobren za upotrebu prema prema klasifikaciji euroklase Eca
- KNX tehnologija nastala je spajanjem triju europskih bus standarda: EIB, EHS (za kućanske aparate i potrošačku elektroniku) te Batibusa (za sustave grijanja, ventilacije i klimatizacije)

Konstrukcija:
1. Vodič: goli puni bakreni vodič promjera 0,8 mm
2. Izolacija: PVC (polivinl klorid)
3. Separator: plastična folija
4. Zaslon: aluminij-laminirana poliesterska traka s odvodnom žicom
5. Plašt: PVC

Broj žila i presjek: 2 x 2 x 0,8 mm (uvijene parice)
Boja plašta: zelena

Nominalni napon Uo/U [V]: 300
Ispitni napon [V] AC: 1500

Otpor vodiča max.: 73,2 Ω / km
Otpor izolacije min.: 100 MΩ x km (pri +20 °C)
Radni kapacitet: 100 nF / km
Kapacitivna sprega K1: 200 pF / 100m

Temperaturno područje [°C]:
- pri polaganju i savijanju od 0 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C

Standardi: EN 60332-1-2, EN 13501-6 class Eca, RoHS 2011/65/EU

Vanjski promjer [mm]: 6,2
Masa Cu [kg/km]: 21
Masa kabela [kg/km]: 64
Pakiranje: bubanj 500 m

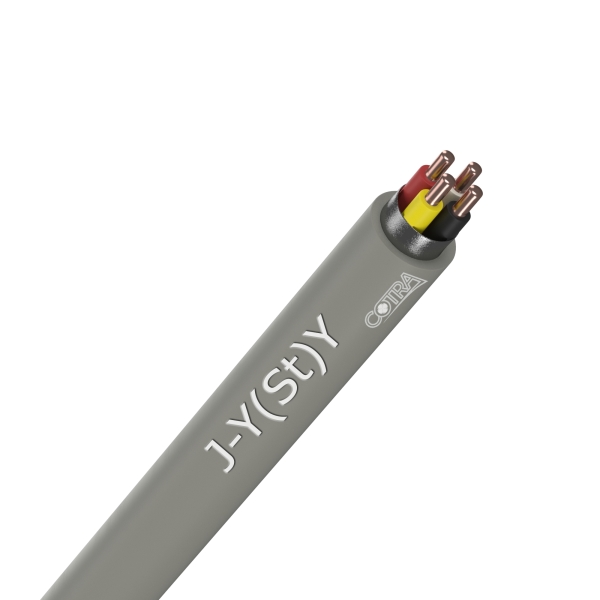

Telekomunikacijski instalacijski kabel s izolacijom i plaštom od PVC mase i zaslonom od Al folije

Tip: J-Y(St)Y
Primjena: za fiksne instalacije za prijenos telefonskih i podatkovnih signala. Nije za napajanje. Polaže se u suhim ili vlažnim prostorima, nije za polaganje direktno u zemlju ili vodu.

Konstrukcija:
1. Vodič: goli puni bakreni vodič promjera 0,6 mm
2. Izolacija: PVC
3. Separator: plastična traka
4. Zaslon: aluminij-laminirana poliesterska traka s odvodnom žicom promjera 0,4 mm
5. Plašt: PVC

Broj žila i presjek: 1 x 2 x 0,6 mm (uvijene parice)
Boja plašta: siva

Nominalni napon Uo/U [V]: 300 V
Ispitni napon [V]: 800 V

Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C

Vanjski promjer [mm]: 4,5
Masa Cu [kg/km]: 6,7
Masa kabela [kg/km]: 26
Pakiranje: kolut 250m / bubanj 500 m / 1000 m

Telekomunikacijski instalacijski kabel s izolacijom i plaštom od PVC mase i zaslonom od Al folije

Tip: J-Y(St)Y
Primjena: za fiksne instalacije za prijenos telefonskih i podatkovnih signala. Nije za napajanje. Polaže se u suhim ili vlažnim prostorima, nije za polaganje direktno u zemlju ili vodu.

Konstrukcija:
1. Vodič: goli puni bakreni vodič promjera 0,8 mm
2. Izolacija: PVC
3. Separator: plastična traka
4. Zaslon: aluminij-laminirana poliesterska traka s odvodnom žicom promjera 0,4 mm
5. Plašt: PVC

Broj žila i presjek: 1 x 2 x 0,8 mm (uvijene parice)
Boja plašta: siva

Nominalni napon Uo/U [V]: 300 V
Ispitni napon [V]: 800 V

Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C

Vanjski promjer [mm]: 5,5
Masa Cu [kg/km]: 10,6
Masa kabela [kg/km]: 38
Pakiranje: kolut 250m / bubanj 500 m / 1000 m

Telekomunikacijski instalacijski kabel s izolacijom i plaštom od PVC mase i zaslonom od Al folije

Tip: J-Y(St)Y
Primjena: za fiksne instalacije za prijenos telefonskih i podatkovnih signala. Nije za napajanje. Polaže se u suhim ili vlažnim prostorima, nije za polaganje direktno u zemlju ili vodu.

Konstrukcija:
1. Vodič: goli puni bakreni vodič promjera 0,6 mm
2. Izolacija: PVC
3. Separator: plastična traka
4. Zaslon: aluminij-laminirana poliesterska traka s odvodnom žicom promjera 0,4 mm
5. Plašt: PVC

Broj žila i presjek: 2 x 2 x 0,6 mm (uvijene parice)
Boja plašta: siva

Nominalni napon Uo/U [V]: 300 V
Ispitni napon [V]: 800 V

Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C

Vanjski promjer [mm]: 4,9
Masa Cu [kg/km]: 12,5
Masa kabela [kg/km]: 26
Pakiranje: kolut 250m / bubanj 500 m / 1000 m

Telekomunikacijski instalacijski kabel s izolacijom i plaštom od PVC mase i zaslonom od Al folije

Tip: J-Y(St)Y
Primjena: za fiksne instalacije za prijenos telefonskih i podatkovnih signala. Nije za napajanje. Polaže se u suhim ili vlažnim prostorima, nije za polaganje direktno u zemlju ili vodu.

Konstrukcija:
1. Vodič: goli puni bakreni vodič promjera 0,8 mm
2. Izolacija: PVC
3. Separator: plastična traka
4. Zaslon: aluminij-laminirana poliesterska traka s odvodnom žicom promjera 0,4 mm
5. Plašt: PVC

Broj žila i presjek: 2 x 2 x 0,8 mm (uvijene parice)
Boja plašta: siva

Nominalni napon Uo/U [V]: 300 V
Ispitni napon [V]: 800 V

Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C

Vanjski promjer [mm]: 7,0
Masa Cu [kg/km]: 20,2
Masa kabela [kg/km]: 54
Pakiranje: kolut 250m / bubanj 500 m / 1000 m

Telekomunikacijski instalacijski kabel s izolacijom i plaštom od PVC mase i zaslonom od Al folije

Tip: J-Y(St)Y
Primjena: za fiksne instalacije za prijenos telefonskih i podatkovnih signala. Nije za napajanje. Polaže se u suhim ili vlažnim prostorima, nije za polaganje direktno u zemlju ili vodu.

Konstrukcija:
1. Vodič: goli puni bakreni vodič promjera 0,6 mm
2. Izolacija: PVC
3. Separator: plastična traka
4. Zaslon: aluminij-laminirana poliesterska traka s odvodnom žicom promjera 0,4 mm
5. Plašt: PVC

Broj žila i presjek: 3 x 2 x 0,6 mm (uvijene parice)
Boja plašta: siva

Nominalni napon Uo/U [V]: 300 V
Ispitni napon [V]: 800 V

Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C

Vanjski promjer [mm]: 6,2
Masa Cu [kg/km]: 18,2
Masa kabela [kg/km]: 49
Pakiranje: kolut 250m / bubanj 500 m / 1000 m

Telekomunikacijski instalacijski kabel s izolacijom i plaštom od PVC mase i zaslonom od Al folije

Tip: J-Y(St)Y
Primjena: za fiksne instalacije za prijenos telefonskih i podatkovnih signala. Nije za napajanje. Polaže se u suhim ili vlažnim prostorima, nije za polaganje direktno u zemlju ili vodu.

Konstrukcija:
1. Vodič: goli puni bakreni vodič promjera 0,8 mm
2. Izolacija: PVC
3. Separator: plastična traka
4. Zaslon: aluminij-laminirana poliesterska traka s odvodnom žicom promjera 0,4 mm
5. Plašt: PVC

Broj žila i presjek: 3 x 2 x 0,8 mm (uvijene parice)
Boja plašta: siva

Nominalni napon Uo/U [V]: 300 V
Ispitni napon [V]: 800 V

Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C

Vanjski promjer [mm]: 8,0
Masa Cu [kg/km]: 29,8
Masa kabela [kg/km]: 77
Pakiranje: kolut 250m / bubanj 500 m / 1000 m

Telekomunikacijski instalacijski kabel s izolacijom i plaštom od PVC mase i zaslonom od Al folije

Tip: J-Y(St)Y
Primjena: za fiksne instalacije za prijenos telefonskih i podatkovnih signala. Nije za napajanje. Polaže se u suhim ili vlažnim prostorima, nije za polaganje direktno u zemlju ili vodu.

Konstrukcija:
1. Vodič: goli puni bakreni vodič promjera 0,6 mm
2. Izolacija: PVC
3. Separator: plastična traka
4. Zaslon: aluminij-laminirana poliesterska traka s odvodnom žicom promjera 0,4 mm
5. Plašt: PVC

Broj žila i presjek: 4 x 2 x 0,6 mm (uvijene parice)
Boja plašta: siva

Nominalni napon Uo/U [V]: 300 V
Ispitni napon [V]: 800 V

Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C

Vanjski promjer [mm]: 6,6
Masa Cu [kg/km]: 23,0
Masa kabela [kg/km]: 58
Pakiranje: bubanj 500 m / 1000 m

Telekomunikacijski instalacijski kabel s izolacijom i plaštom od PVC mase i zaslonom od Al folije

Tip: J-Y(St)Y
Primjena: za fiksne instalacije za prijenos telefonskih i podatkovnih signala. Nije za napajanje. Polaže se u suhim ili vlažnim prostorima, nije za polaganje direktno u zemlju ili vodu.

Konstrukcija:
1. Vodič: goli puni bakreni vodič promjera 0,8 mm
2. Izolacija: PVC
3. Separator: plastična traka
4. Zaslon: aluminij-laminirana poliesterska traka s odvodnom žicom promjera 0,4 mm
5. Plašt: PVC

Broj žila i presjek: 4 x 2 x 0,8 mm (uvijene parice)
Boja plašta: siva

Nominalni napon Uo/U [V]: 300 V
Ispitni napon [V]: 800 V

Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C

Vanjski promjer [mm]: 8,7
Masa Cu [kg/km]: 39,4
Masa kabela [kg/km]: 94
Pakiranje: bubanj 500 m / 1000 m

Telekomunikacijski instalacijski kabel s izolacijom i plaštom od PVC mase i zaslonom od Al folije

Tip: J-Y(St)Y
Primjena: za fiksne instalacije za prijenos telefonskih i podatkovnih signala. Nije za napajanje. Polaže se u suhim ili vlažnim prostorima, nije za polaganje direktno u zemlju ili vodu.

Konstrukcija:
1. Vodič: goli puni bakreni vodič promjera 0,6 mm
2. Izolacija: PVC
3. Separator: plastična traka
4. Zaslon: aluminij-laminirana poliesterska traka s odvodnom žicom promjera 0,4 mm
5. Plašt: PVC

Broj žila i presjek: 5 x 2 x 0,6 mm (uvijene parice)
Boja plašta: siva

Nominalni napon Uo/U [V]: 300 V
Ispitni napon [V]: 800 V

Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C

Vanjski promjer [mm]: 7,1
Masa Cu [kg/km]: 28,8
Masa kabela [kg/km]: 67
Pakiranje: bubanj 500 m / 1000 m

Telekomunikacijski instalacijski kabel s izolacijom i plaštom od PVC mase i zaslonom od Al folije

Tip: J-Y(St)Y
Primjena: za fiksne instalacije za prijenos telefonskih i podatkovnih signala. Nije za napajanje. Polaže se u suhim ili vlažnim prostorima, nije za polaganje direktno u zemlju ili vodu.

Konstrukcija:
1. Vodič: goli puni bakreni vodič promjera 0,8 mm
2. Izolacija: PVC
3. Separator: plastična traka
4. Zaslon: aluminij-laminirana poliesterska traka s odvodnom žicom promjera 0,4 mm
5. Plašt: PVC

Broj žila i presjek: 5 x 2 x 0,8 mm (uvijene parice)
Boja plašta: siva

Nominalni napon Uo/U [V]: 300 V
Ispitni napon [V]: 800 V

Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C

Vanjski promjer [mm]: 9,4
Masa Cu [kg/km]: 49,9
Masa kabela [kg/km]: 114
Pakiranje: bubanj 500 m / 1000 m

Telekomunikacijski instalacijski kabel s izolacijom i plaštom od PVC mase i zaslonom od Al folije

Tip: J-Y(St)Y
Primjena: za fiksne instalacije za prijenos telefonskih i podatkovnih signala. Nije za napajanje. Polaže se u suhim ili vlažnim prostorima, nije za polaganje direktno u zemlju ili vodu.

Konstrukcija:
1. Vodič: goli puni bakreni vodič promjera 0,6 mm
2. Izolacija: PVC
3. Separator: plastična traka
4. Zaslon: aluminij-laminirana poliesterska traka s odvodnom žicom promjera 0,4 mm
5. Plašt: PVC

Broj žila i presjek: 6 x 2 x 0,6 mm (uvijene parice)
Boja plašta: siva

Nominalni napon Uo/U [V]: 300 V
Ispitni napon [V]: 800 V

Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C

Vanjski promjer [mm]: 7,6
Masa Cu [kg/km]: 34,6
Masa kabela [kg/km]: 76
Pakiranje: bubanj 500 m / 1000 m

Telekomunikacijski instalacijski kabel s izolacijom i plaštom od PVC mase i zaslonom od Al folije

Tip: J-Y(St)Y
Primjena: za fiksne instalacije za prijenos telefonskih i podatkovnih signala. Nije za napajanje. Polaže se u suhim ili vlažnim prostorima, nije za polaganje direktno u zemlju ili vodu.

Konstrukcija:
1. Vodič: goli puni bakreni vodič promjera 0,8 mm
2. Izolacija: PVC
3. Separator: plastična traka
4. Zaslon: aluminij-laminirana poliesterska traka s odvodnom žicom promjera 0,4 mm
5. Plašt: PVC

Broj žila i presjek: 6 x 2 x 0,8 mm (uvijene parice)
Boja plašta: siva

Nominalni napon Uo/U [V]: 300 V
Ispitni napon [V]: 800 V

Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C

Vanjski promjer [mm]: 10,1
Masa Cu [kg/km]: 59,5
Masa kabela [kg/km]: 135
Pakiranje: bubanj 500 m / 1000 m

Telekomunikacijski instalacijski kabel s izolacijom i plaštom od PVC mase i zaslonom od Al folije

Tip: J-Y(St)Y
Primjena: za fiksne instalacije za prijenos telefonskih i podatkovnih signala. Nije za napajanje. Polaže se u suhim ili vlažnim prostorima, nije za polaganje direktno u zemlju ili vodu.

Konstrukcija:
1. Vodič: goli puni bakreni vodič promjera 0,6 mm
2. Izolacija: PVC
3. Separator: plastična traka
4. Zaslon: aluminij-laminirana poliesterska traka s odvodnom žicom promjera 0,4 mm
5. Plašt: PVC

Broj žila i presjek: 10 x 2 x 0,6 mm (uvijene parice)
Boja plašta: siva

Nominalni napon Uo/U [V]: 300 V
Ispitni napon [V]: 800 V

Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C

Vanjski promjer [mm]: 9,3
Masa Cu [kg/km]: 56,6
Masa kabela [kg/km]: 113
Pakiranje: bubanj 500 m / 1000 m

Telekomunikacijski instalacijski kabel s izolacijom i plaštom od PVC mase i zaslonom od Al folije

Tip: J-Y(St)Y
Primjena: za fiksne instalacije za prijenos telefonskih i podatkovnih signala. Nije za napajanje. Polaže se u suhim ili vlažnim prostorima, nije za polaganje direktno u zemlju ili vodu.

Konstrukcija:
1. Vodič: goli puni bakreni vodič promjera 0,8 mm
2. Izolacija: PVC
3. Separator: plastična traka
4. Zaslon: aluminij-laminirana poliesterska traka s odvodnom žicom promjera 0,4 mm
5. Plašt: PVC

Broj žila i presjek: 10 x 2 x 0,8 mm (uvijene parice)
Boja plašta: siva

Nominalni napon Uo/U [V]: 300 V
Ispitni napon [V]: 800 V

Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C

Vanjski promjer [mm]: 13,1
Masa Cu [kg/km]: 98,9
Masa kabela [kg/km]: 205
Pakiranje: bubanj 500 m / 1000 m

Telekomunikacijski instalacijski kabel s izolacijom i plaštom od PVC mase i zaslonom od Al folije

Tip: J-Y(St)Y
Primjena: za fiksne instalacije za prijenos telefonskih i podatkovnih signala. Nije za napajanje. Polaže se u suhim ili vlažnim prostorima, nije za polaganje direktno u zemlju ili vodu.

Konstrukcija:
1. Vodič: goli puni bakreni vodič promjera 0,6 mm
2. Izolacija: PVC
3. Separator: plastična traka
4. Zaslon: aluminij-laminirana poliesterska traka s odvodnom žicom promjera 0,4 mm
5. Plašt: PVC

Broj žila i presjek: 100 x 2 x 0,6 mm (uvijene parice)
Boja plašta: siva

Nominalni napon Uo/U [V]: 300 V
Ispitni napon [V]: 800 V

Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C

Vanjski promjer [mm]: 22,1
Masa Cu [kg/km]: 545,3
Masa kabela [kg/km]: 829
Pakiranje: bubanj 500 m
