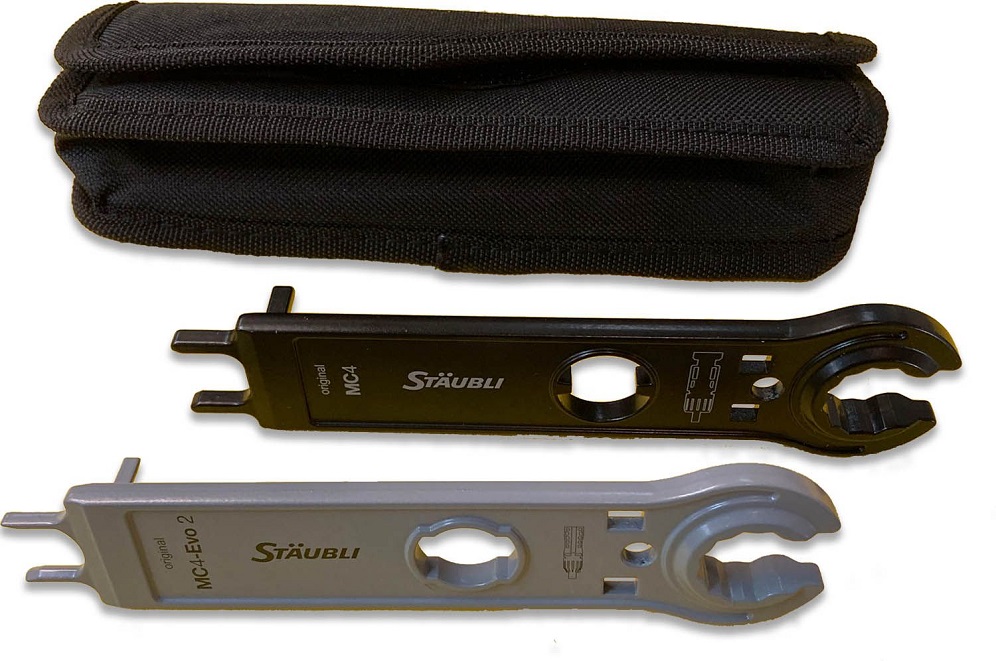

Alat za sastavljanje, otključavanje-odspajanje i učvršćivanje MC4 i MC4-EVO2 konektora, kao i za zatezanje kabelskih uvodnica u fotonaponskim (solarnim) sustavima
Proizvođač: STÄUBLI
Tip: PV-MS-PLS-EVO
Kataloški broj: PV-MS-PLS-EVO 32.6058
Primjena za: MC4 i MC4-EVO2 spojnice/konektore
Materijal: metal
Pakiranje: u pakiranju su dva ključa

Video: primjena alata PV-MS  u fotonaponskim sustavima

prikaži više...

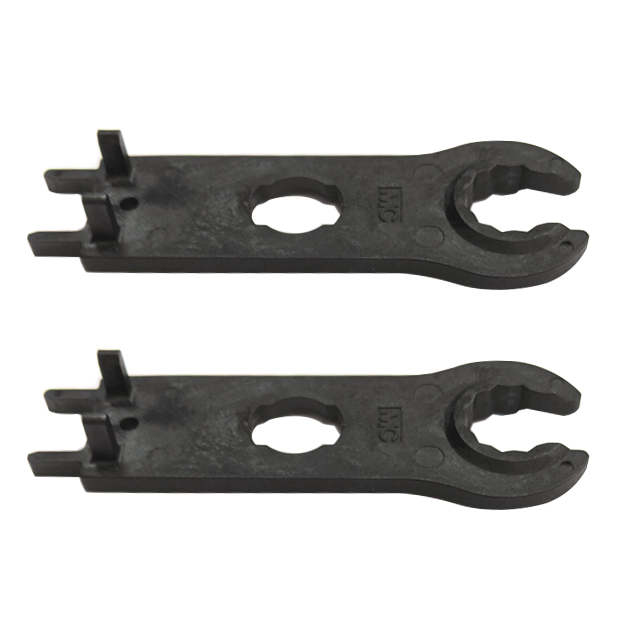

Alat za sastavljanje, otključavanje-odspajanje i učvršćivanje MC4 konektora, kao i za zatezanje kabelskih uvodnica u fotonaponskim (solarnim) sustavima
Proizvođač: STÄUBLI
Tip: PV-MS
Kataloški broj: PV-MS 32.6024
Primjena za: MC4 spojnice/konektore
Materijal: plastika PA/PC
Pakiranje: u pakiranju su dva ključa

Video: primjena alata PV-MS  u fotonaponskim sustavima

prikaži više...

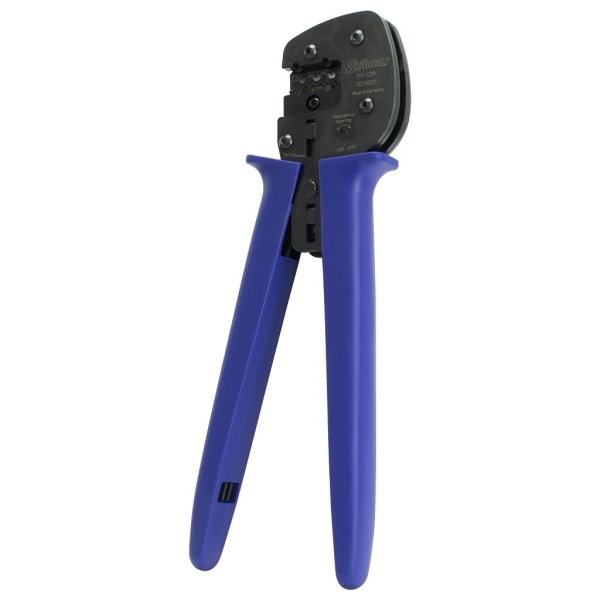

Kliješta za krimpanje MC4 konektora/spojnica, za vodiče presjeka 2,5, 4 i 6 mm²
Proizvođač: STÄUBLI
Tip: PV-CZM-19100
Kataloški broj: 32.6020-19100
Opis:
- kliješta prilagođena za siguran i učinkovit rad s MC4 konektorima (muški i ženski) na višežilnim bakrenim vodičima u fotonaponskim (solarnim) sustavima
- za industrijsku uporabu
Pakiranje: 1 kom

Video: primjena kliješta PV-CZM-19100 kod montaže MC4 spojnica

prikaži više...

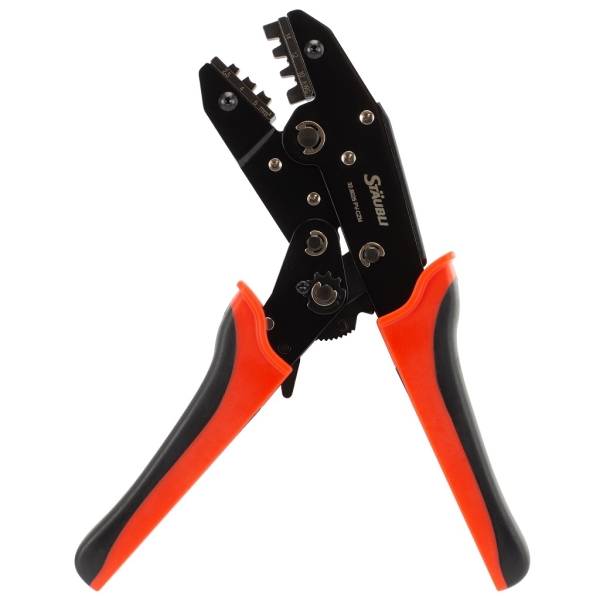

Kliješta za krimpanje  MC4 konektora/spojnica, za vodiče presjeka 2,5, 4 i 6 mm²
Proizvođač: STÄUBLI
Tip: PV-CZM-BS
Kataloški broj: 32.6025
Opis:
- kliješta prilagođena za siguran i učinkovit rad s MC4 konektorima (muški i ženski) na višežilnim bakrenim vodičima u fotonaponskim (solarnim) sustavima
Masa [g]: 570
Pakiranje: 1 kom prikaži više...

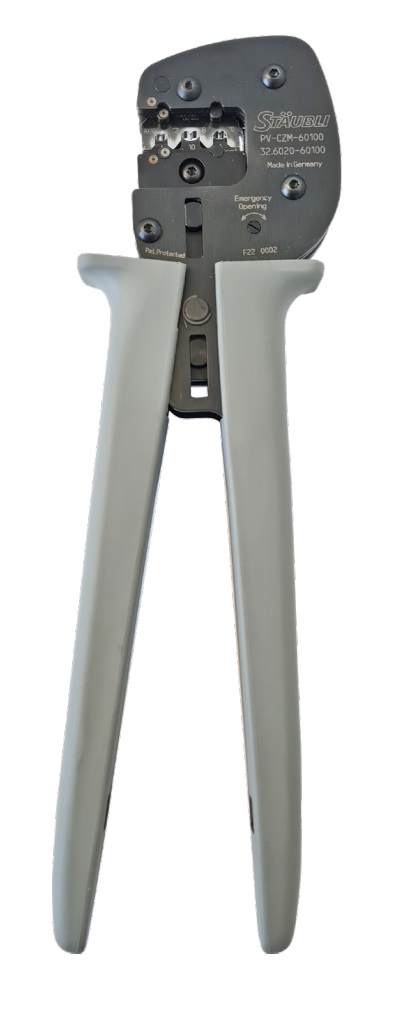

Kliješta za krimpanje MC4 i MC4 Evo 2 konektora/spojnica, za vodiče presjeka 4, 6 i 10 mm²
Proizvođač: STÄUBLI
Tip: PV-CZM-60100
Kataloški broj: 32.6020-60100
Opis:
- kliješta prilagođena za siguran i učinkovit rad s MC4 konektorima (muški i ženski) na višežilnim bakrenim vodičima u fotonaponskim (solarnim) sustavima
- za industrijsku uporabu
Pakiranje: 1 kom


Tehičke specifikacije: KLIJEŠTA ZA KRIMPANJE KONEKTORA MC4 4-10mm² PV-CZM-60100 32.6020-60100


Video: primjena kliješta za krimpanje konektora PV-CZM-60100

prikaži više...

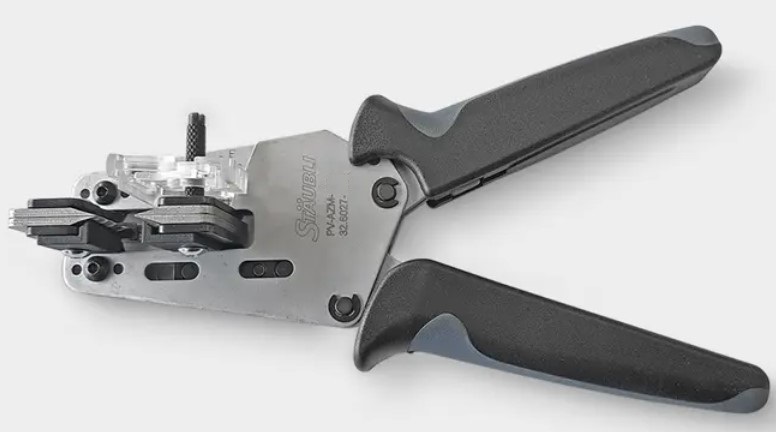

Kliješta za skidanje izolacije sa PV (solar) vodiča, za vodiče presjeka 4, 6 i 10 mm2, primjena u fotonaponskim (solarnim) sustavima
Proizvođač: STÄUBLI
Typ: PV-AZM-410
Kataloški broj: 32.6027-410
Raspon presjeka vodiča za skidanje izolacije: 4 - 10 mm2
Pakiranje: 1 kom

Video: primjena kliješta PV-AZM-410 u fotonaponskim sustavima

prikaži više...

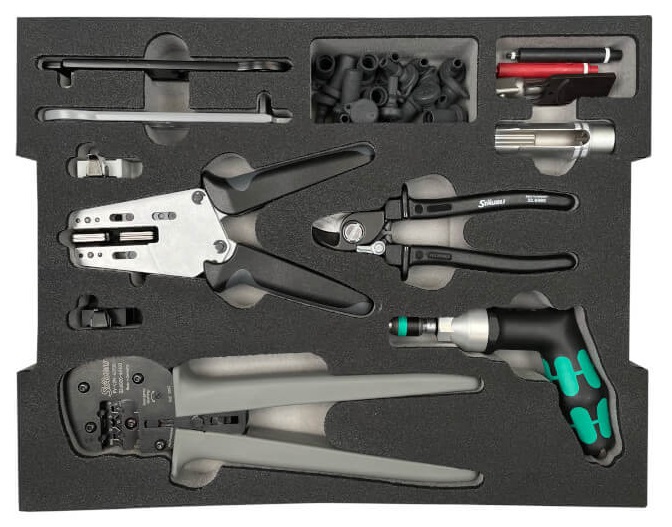

Set alata od 10 dijelova u praktičnom kovčegu, za primjenu u fotonaponskim (solarnim) sustavima
Proizvođač: STÄUBLI
Kataloški broj: 32.6126
Primjena za: MC4 i MC4-EVO2 spojnice/konektore
Opis:
- set koji pruža sve potrebne alate za sastavljanje originalnih MC4 i MC4-Evo 2 konektora
- svi alati su posebno su dizajnirani, testirani i odobreni za profesionalnu i sigurnu instalaciju spojnica/konektora
- za presjek kabela 4, 6 ili 10 mm²
Set se sastoji od slijedećih komponenti:
- kliješta za skidanje izolacije MC4 4-10 mm²  (PV-AZM-410 32.6027-410)
- kliješta za krimpanje konektora MC4 4-10 mm²  (PV-CZM-60100 32.6020-60100)
- kliješta za rezanje kabela (PV-WZ-KS 32.6080)
- momentni ključ (PV-WZ-Torque-Set 32.0065)
- alat za sastavljanje i otključavanje konektora
- ispitne sonde za MC4 i MC4-Evo 2
- gumeni brtveni poklopci za konektore
- ostali popratni pribor
Dimenzije [mm]: 444x350x118
Masa: [kg]: 4,4

Tehničke specifikacije: SET ALAT ZA KONEKTORE MC4 PV-INSTALLER 32.6126

prikaži više...

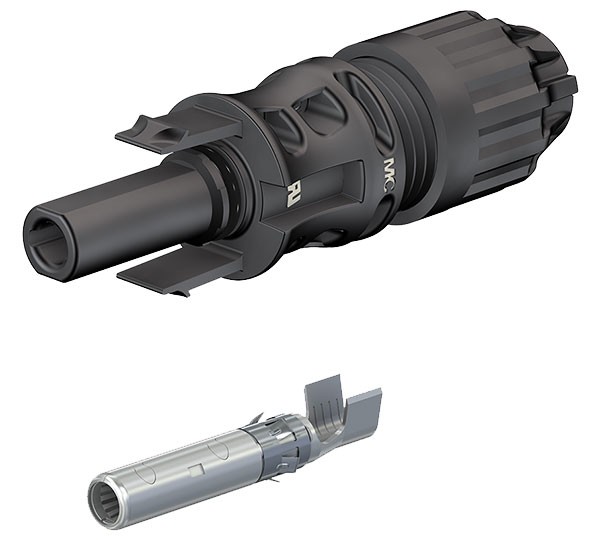

Spojnica - konektor - priključak za spajanje vodiča i povezivanje fotonaponskih panela u fotonaponskim (solarnim) sustavima
Proizvođač: STÄUBLI
Tip: MC4-EVO 2
Kataloški broj: 32.0087P0001-UR  PV-KST4-EVO 2/6I-UR
Nazivni napon Un [V] DC: 1500
Nazivna struja In [A]: 45 (53 A maksimalno)
Presjek vodiča [mm2]: 4 - 6
Vanjski promjer vodiča [mm]: 4,7 - 6,4
Stupanj zaštite: IP68 (1 m, 1 h) / IP65
Temperaturno područje primjene [°C]: -40 °C do +85 °C
Otpornost na vatru po UL 94: V0
UV otpornost: da
Materijal: tijelo od PA/PC, kontakti od pokositrenog bakra
Boja: crna
Dimenzije [mm]: 18,8x71,4
Napomene: MC4 EVO 2 spojnice su dizajnirane za rad na većem naponu od regularnih spojnica MC4, odnosno za 1500 V DC
Standardi: IEC 62852, UL 6703, TÜV, UR, JET
Pakiranje: 1 kom

Video: spajanje MC4 EVO 2 spojnice

prikaži više...

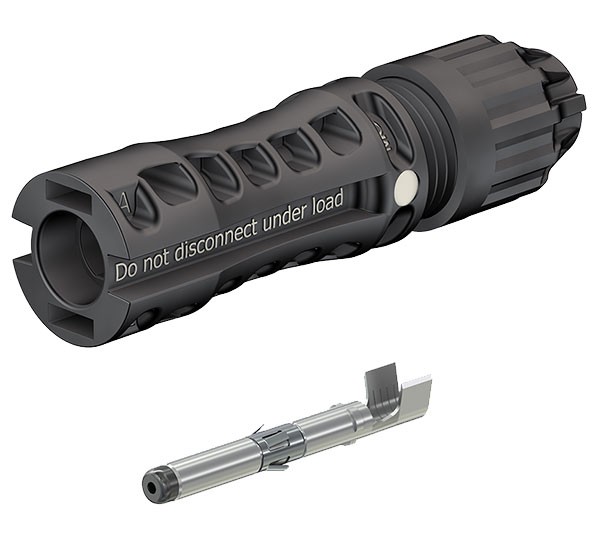

Spojnica - konektor - priključak za spajanje vodiča i povezivanje fotonaponskih panela u fotonaponskim (solarnim) sustavima
Proizvođač: STÄUBLI
Tip: MC4-EVO 2
Kataloški broj: 32.0086P0001-UR  PV-KBT4-EVO 2/6I-UR
Nazivni napon Un [V] DC: 1500
Nazivna struja In [A]: 45 (53 A maksimalno)
Presjek vodiča [mm2]: 4 - 6
Vanjski promjer vodiča [mm]: 4,7 - 6,4
Stupanj zaštite: IP68 (1 m, 1 h) / IP65
Temperaturno područje primjene [°C]: -40 °C do +85 °C
Otpornost na vatru po UL 94: V0
UV otpornost: da
Materijal: tijelo od PA/PC, kontakti od pokositrenog bakra
Boja: crna
Dimenzije [mm]: 18,8x67,1
Napomene: MC4 EVO 2 spojnice su dizajnirane za rad na većem naponu od regularnih spojnica MC4, odnosno za 1500 V DC
Standardi: IEC 62852, UL 6703, TÜV, UR, JET
Pakiranje: 1 kom

Video: spajanje MC4 EVO 2 spojnice

prikaži više...

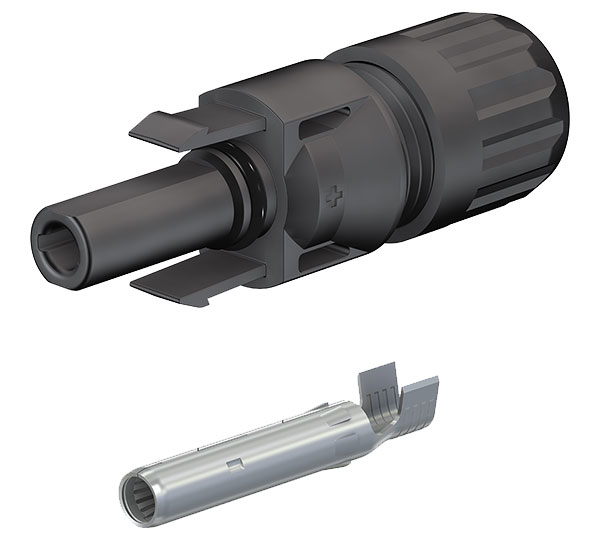

Spojnica - konektor - priključak za spajanje vodiča i povezivanje fotonaponskih panela u fotonaponskim (solarnim) sustavima
Proizvođač: STÄUBLI
Tip: MC4
Kataloški broj: 32.0143P0001-UR PV-KST4/6X-UR
Nazivni napon Un [V] DC: 1000
Nazivna struja In [A]: 39
Presjek vodiča [mm²]: 4 - 6
Vanjski promjer vodiča [mm]: 5,5 - 7,4
Stupanj zaštite: IP68 (1 m, 1 h) / IP65
Temperaturno područje primjene [°C]: -40 °C do +85 °C
Otpornost na vatru po UL 94: V0
UV otpornost: da
Materijal: tijelo od PA/PC, kontakti od pokositrenog bakra
Boja: crna
Dimenzije [mm]: 18,8x61
Napomene: kompatibilno s MC4-Evo 2 konektorima
Standardi: IEC 62852, UL 6703, TÜV, UR, JET
Pakiranje: 1 kom

Video: spajanje MC4 spojnice-konektora

prikaži više...

Spojnica - konektor - priključak za spajanje vodiča i povezivanje fotonaponskih panela u fotonaponskim (solarnim) sustavima
Proizvođač: STÄUBLI
Tip: MC4
Kataloški broj: 32.0035P0001 PV-KST4/10II
Nazivni napon Un [V] DC: 1000
Nazivna struja In [A]: 45
Presjek vodiča [mm²]: 10
Vanjski promjer vodiča [mm]: 7,0 - 8,8
Stupanj zaštite: IP68 (1 m, 1 h) / IP65
Temperaturno područje primjene [°C]: -40 °C do +85 °C
Otpornost na vatru po UL 94: V0
UV otpornost: da
Materijal: tijelo od PA/PC, kontakti od pokositrenog bakra
Boja: crna
Dimenzije [mm]: 18,8x61
Napomene: kompatibilno s MC4-Evo 2 konektorima
Standardi: IEC 62852, UL 6703, TÜV, JET
Pakiranje: 1 kom

Video: spajanje MC4 spojnice

prikaži više...

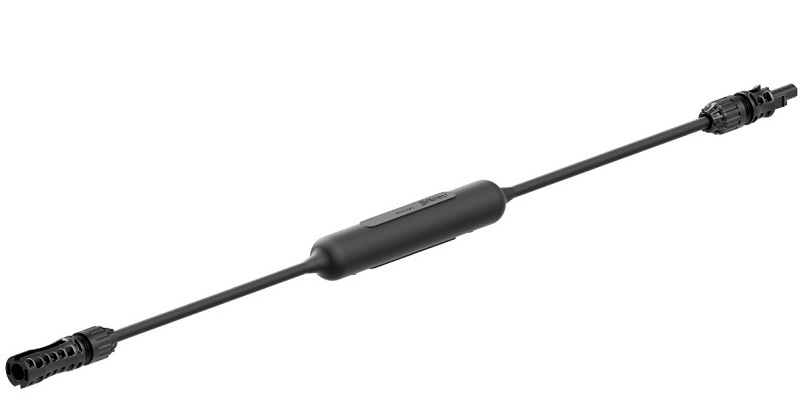

Spojnica - konektor s ugrađenim osiguračem 15 A za spajanje vodiča i povezivanje fotonaponskih panela u FN (solarnim) sustavima
Proizvođač: STÄUBLI
Tip: MC4 Evo 2
Kataloški broj: PV-K/1500ILF3-15/6E-0059 32.0329
Nazivni napon Un [V] DC: 1500
Ugrađeni osigurač [A]: 15 A
Presjek vodiča [mm²]: 6
Stupanj zaštite: IP68 (1 m, 1 h) / IP65
Temperaturno područje primjene [°C]: -40 °C do +50 °C
Otpornost na vatru po UL 94: V0
UV otpornost: da
Materijal: tijelo od PA/EVA/XLPE, kontakti od pokositrenog bakra
Boja: crna
Dimenzije: ukupna duljina spojnice je 59 cm
Standard: TUV Rheinland 2PfG 2380/10.21  R 60163375
Pakiranje: 1 kom

Tehničke specifikacije: SPOJNICA MC4 S UGRAĐENIM OSIGURAČEM 15 A DC PV-K/1500ILF3-15/6E-0059 32.0329

Video: spajanje MC4 spojnice
prikaži više...

Spojnica - konektor s ugrađenim osiguračem 20 A za spajanje vodiča i povezivanje fotonaponskih panela u FN (solarnim) sustavima
Proizvođač: STÄUBLI
Tip: MC4 Evo 2
Kataloški broj: PV-K/1500ILF3-20/6E-0059 32.0330
Nazivni napon Un [V] DC: 1500
Ugrađeni osigurač [A]: 20 A
Presjek vodiča [mm²]: 6
Stupanj zaštite: IP68 (1 m, 1 h) / IP65
Temperaturno područje primjene [°C]: -40 °C do +50 °C
Otpornost na vatru po UL 94: V0
UV otpornost: da
Materijal: tijelo od PA/EVA/XLPE, kontakti od pokositrenog bakra
Boja: crna
Dimenzije: ukupna duljina spojnice je 59 cm
Standard: TUV Rheinland 2PfG 2380/10.21  R 60163375
Pakiranje: 1 kom

Tehničke specifikacije: SPOJNICA MC4 S UGRAĐENIM OSIGURAČEM 20 A DC PV-K/1500ILF3-20/6E-0059 32.0330

Video: spajanje MC4 spojnice
prikaži više...

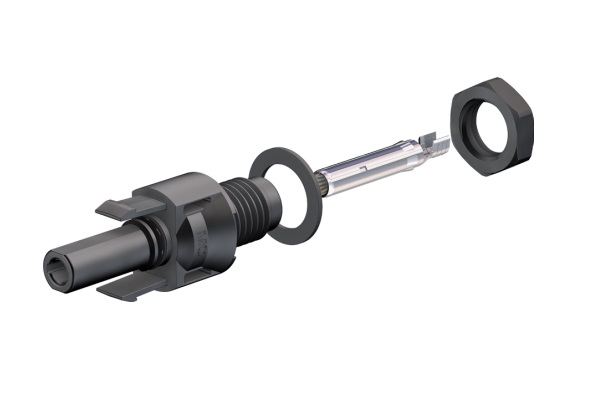

Priključna spojnica - priključak - konektor za panel, primjena u fotonaponskim (solarnim) sustavima
Proizvođač: STÄUBLI
Tip: MC4
Kataloški broj: 32.0079P0001-UR, PV-ADSP4-S2-UR/6
Nazivni napon Un [V] DC: 1250
Nazivna struja In [A]: 45
Presjek vodiča [mm2]: 4 - 6
Stupanj zaštite: IP68 (1 m, 1 h) / IP65
Temperaturno područje primjene [°C]: -40 °C do +85 °C
Otpornost na vatru po UL 94: V0
UV otpornost: da
Materijal: tijelo od PA/PC, kontakti od pokositrenog bakra
Boja: crna
Dimenzije [mm]: Ø 18,8x49,6
Standardi: IEC 62852, UL 6703, TÜV, UR, JET
Pakiranje: 1 kom

Tehničke specifikacije i uputstva: SPOJNICA MC4 ZA PANEL MUŠKA 32.0079P0001-UR prikaži više...

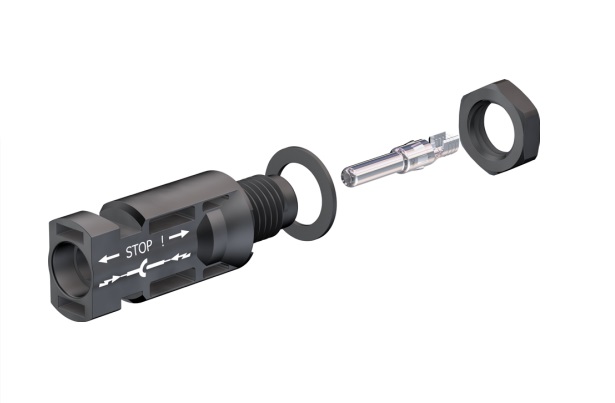

Priključna spojnica - priključak - konektor za panel, primjena u fotonaponskim (solarnim) sustavima
Proizvođač: STÄUBLI
Tip: MC4
Kataloški broj: 32.0078P0001-UR, PV-ADBP4-S2-UR/6
Nazivni napon Un [V] DC: 1250
Nazivna struja In [A]: 45
Presjek vodiča [mm2]: 4 - 6
Stupanj zaštite: IP68 (1 m, 1 h) / IP65
Temperaturno područje primjene [°C]: -40 °C do +85 °C
Otpornost na vatru po UL 94: V0
UV otpornost: da
Materijal: tijelo od PA/PC, kontakti od pokositrenog bakra
Boja: crna
Dimenzije [mm]: Ø 18,8x51,9
Standardi: IEC 62852, UL 6703, TÜV, UR, JET
Pakiranje: 1 kom

Tehničke specifikacije i uputstva: SPOJNICA MC4 ZA PANEL ŽENSKA 32.0078P0001-UR prikaži više...

Spojnica - konektor - priključak za spajanje vodiča i povezivanje fotonaponskih panela u fotonaponskim (solarnim) sustavima
Proizvođač: STÄUBLI
Tip: MC4
Kataloški broj: 32.0142P0001-UR PV-KBT4/6X-UR
Nazivni napon Un [V] DC: 1000
Nazivna struja In [A]: 39
Presjek vodiča [mm²]: 4 - 6
Vanjski promjer vodiča [mm]: 5,5 - 7,4
Stupanj zaštite: IP68 (1 m, 1 h) / IP65
Temperaturno područje primjene [°C]: -40 °C do +85 °C
Otpornost na vatru po UL 94: V0
UV otpornost: da
Materijal: tijelo od PA/PC, kontakti od pokositrenog bakra
Boja: crna
Dimenzije [mm]: 18,8x58
Napomene: kompatibilno s MC4-Evo 2 konektorima
Standardi: IEC 62852, UL 6703, TÜV, UR, JET
Pakiranje: 1 kom

Video: spajanje MC4 spojnice

prikaži više...

Spojnica - konektor - priključak za spajanje vodiča i povezivanje fotonaponskih panela u fotonaponskim (solarnim) sustavima
Proizvođač: STÄUBLI
Tip: MC4
Kataloški broj: 32.0034P0001  PV-KBT4/10II
Nazivni napon Un [V] DC: 1000
Nazivna struja In [A]: 45
Presjek vodiča [mm²]: 10
Vanjski promjer vodiča [mm]: 7,0 - 8,8
Stupanj zaštite: IP68 (1 m, 1 h) / IP65
Temperaturno područje primjene [°C]: -40 °C do +85 °C
Otpornost na vatru po UL 94: V0
UV otpornost: da
Materijal: tijelo od PA/PC, kontakti od pokositrenog bakra
Boja: crna
Dimenzije [mm]: 18,8x58
Napomene: kompatibilno s MC4-Evo 2 konektorima
Standardi: IEC 62852, UL 6703, TÜV, JET
Pakiranje: 1 kom

Video: spajanje MC4 spojnice
prikaži više...
