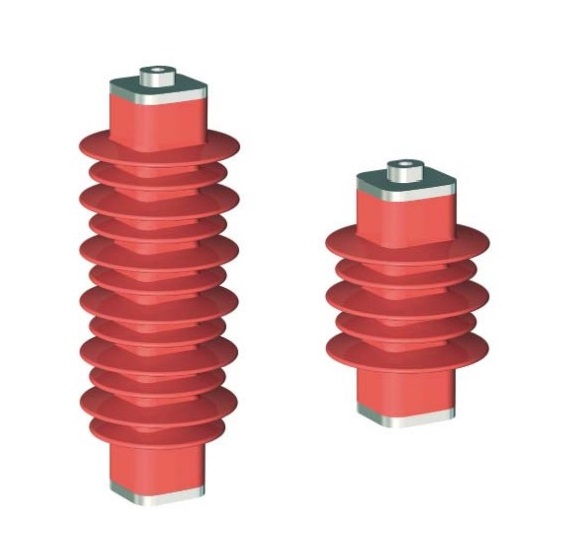

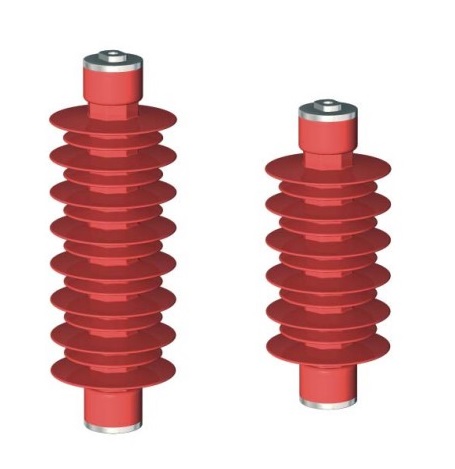

Srednjenaponski odvodnik prenapona za primjenu u SN (srednjenaponskim) sustavima
Proizvođač: ABB
Tip: MWK
Kataloški broj: MWK-20
Trajni radni napon Uc [kV]: 20
Nazivni napon Ur [kV]: 25
Preostali napon Ures [kV]: 61,4
Podnosivi udarni napon (1,2/50 µs) [kV]: 186
Podnosivi izmjenični napon u vlažnom okruženju [kV]: 79
Nazivna odvodna struja In (8/20 µs) [kA]: 10
Tip kućišta: K4
Klasa linijskog pražnjenja: klasa II
Primjena:
- za zaštitu od atmosferskih i sklopnih prenapona u SN sustavima: distribucijskih transformatora, kabela i kabelskih završetaka, kondenzatora-kondenzatorskih baterija i ostale SN opreme
- za unutarnju i vanjsku ugradnju
Opis:
- metal-oksidni odvodnik prenapona bez iskrišta (MO surge arrester), u zalivenom silikonskom kućištu, sive boje, dizajniran i ispitan prema IEC 60099-4
- izvrsna svojstva na moment savijanja, vlačno opterećenje, otpornost na mehanička opterećenja, vibracije i udarce
Materijal kućišta: silikon
Temperaturno područje primjene [°C]: od -60 °C do +60 °C
Standard: IEC 60099-4, EN 45545-2
Visina odvodnika L [mm]: 347
Masa: približno 3,7 kg
Pakiranje: 1 kom

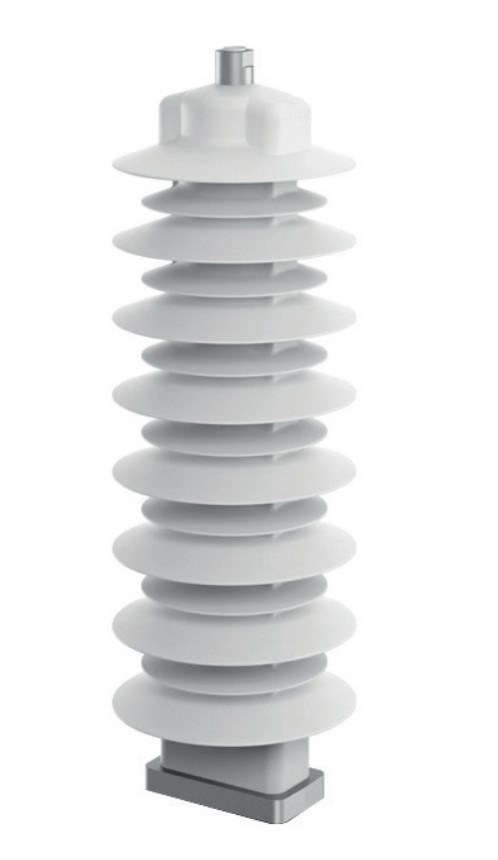

Srednjenaponski odvodnici prenapona za primjenu u SN (srednjenaponskim) mrežama
Proizvođač: TE Connectivity
Tip: HDA-MA
Kataloški broj: HDA-12MA-B3-NFF
Trajni radni napon Uc [kV]: 12
Nazivni napon Ur [kV]: 15
Preostali napon Ures [kV]: 39,6
Podnosivi udarni napon (1,2/50 µs) [kV]: 106
Podnosivi izmjenični napon u vlažnom okruženju [kV]: 47
Nazivna odvodna struja In (8/20 µs) [kA]: 10
Tip kućišta: MA (standardno kućište)
Tip pribora za učvršćenje: N (bez vijka, bez pribora)
Tip priključka na mrežu: F (navojni vijak za priključak 1 stopice)
Tip priključka za uzemljenje: F (navojni vijak za priključak 1 stopice)
Klasa linijskog pražnjenja: klasa I
Primjena:
- za zaštitu SN mreža i opreme od atmosferskih i sklopnih prenapona u područjima s relativno visokim izokerauničkim nivoom
- za unutarnju i vanjsku ugradnju, a za zaštitu transformatora, kabela i kabelskih završetaka
Opis:
- HDA odvodnici prenapona s EVA kućištem konstruirani su i ispitani kako bi udovoljili najzahtjevnijim uvjetima okoliša na mjestu ugradnje, te kako bi potpuno bili u skladu sa zahtjevima norme IEC 60099-4
- za jezgru odvodnika koriste se ZnO varistorski blokovi međusobno serijski spojeni i mehanički učvršćeni prešanjem šipki od staklenih vlakana izravno u priključne aluminijske elektrode
- materijal od kojeg je izrađeno kućište se direktno brizga u kalupu injekcijskim prešanjem na jezgru odvodnika bez mogućnosti nastanka zračnih šupljina (eng. “void free design”) i uz postizanje trajnog brtvljenja na priključnim elektrodama
- sigurno i nerasprskavajuće kućište kod visokih struja kratkog spoja i prethodno izazvanog kvara
- izvrsna svojstva na moment savijanja, vlačno opterećenje, otpornost na mehanička opterećenja, vibracije i udarce
Materijal kućišta: EVA (etilen vinil acetat)
Temperaturno područje primjene [°C]: od -60 °C do +60 °C
Standard: IEC 60099-4
Visina odvodnika L [mm]: 183
Masa: približno 1,8 kg
Pakiranje: 1 kom

Srednjenaponski odvodnici prenapona za primjenu u SN (srednjenaponskim) mrežama
Proizvođač: TE Connectivity
Tip: HDA-MA
Kataloški broj: HDA-20MA-B3-NFF
Trajni radni napon Uc [kV]: 20
Nazivni napon Ur [kV]: 25
Preostali napon Ures [kV]: 66
Podnosivi udarni napon (1,2/50 µs) [kV]: 190
Podnosivi izmjenični napon u vlažnom okruženju [kV]: 93
Nazivna odvodna struja In (8/20 µs) [kA]: 10
Tip kućišta: MA (standardno kućište)
Tip pribora za učvršćenje: N (bez vijka, bez pribora)
Tip priključka na mrežu: F (navojni vijak za priključak 1 stopice)
Tip priključka za uzemljenje: F (navojni vijak za priključak 1 stopice)
Klasa linijskog pražnjenja: klasa I
Primjena:
- za zaštitu SN mreža i opreme od atmosferskih i sklopnih prenapona u područjima s relativno visokim izokerauničkim nivoom
- za unutarnju i vanjsku ugradnju, a za zaštitu transformatora, kabela i kabelskih završetaka
Opis:
- HDA odvodnici prenapona s EVA kućištem konstruirani su i ispitani kako bi udovoljili najzahtjevnijim uvjetima okoliša na mjestu ugradnje, te kako bi potpuno bili u skladu sa zahtjevima norme IEC 60099-4
- za jezgru odvodnika koriste se ZnO varistorski blokovi međusobno serijski spojeni i mehanički učvršćeni prešanjem šipki od staklenih vlakana izravno u priključne aluminijske elektrode
- materijal od kojeg je izrađeno kućište se direktno brizga u kalupu injekcijskim prešanjem na jezgru odvodnika bez mogućnosti nastanka zračnih šupljina (eng. “void free design”) i uz postizanje trajnog brtvljenja na priključnim elektrodama
- sigurno i nerasprskavajuće kućište kod visokih struja kratkog spoja i prethodno izazvanog kvara
- izvrsna svojstva na moment savijanja, vlačno opterećenje, otpornost na mehanička opterećenja, vibracije i udarce
Materijal kućišta: EVA (etilen vinil acetat)
Temperaturno područje primjene [°C]: od -60 °C do +60 °C
Standard: IEC 60099-4
Visina odvodnika L [mm]: 308
Masa: približno 3,3 kg
Pakiranje: 1 kom

Srednjenaponski odvodnici prenapona za primjenu u SN (srednjenaponskim) mrežama
Proizvođač: TE Connectivity
Tip: HDA-MA
Kataloški broj: HDA-10MA-NFF
Trajni radni napon Uc [kV]: 10
Nazivni napon Ur [kV]: 12,5
Preostali napon Ures [kV]: 33
Podnosivi udarni napon (1,2/50 µs) [kV]: 106
Podnosivi izmjenični napon u vlažnom okruženju [kV]: 47
Nazivna odvodna struja In (8/20 µs) [kA]: 10
Tip kućišta: MA (standardno kućište)
Tip pribora za učvršćenje: N (bez vijka, bez pribora)
Tip priključka na mrežu: F (navojni vijak za priključak 1 stopice)
Tip priključka za uzemljenje: F (navojni vijak za priključak 1 stopice)
Klasa linijskog pražnjenja: klasa I
Primjena:
- za zaštitu SN mreža i opreme od atmosferskih i sklopnih prenapona u područjima s relativno visokim izokerauničkim nivoom
- za unutarnju i vanjsku ugradnju, a za zaštitu transformatora, kabela i kabelskih završetaka
Opis:
- HDA odvodnici prenapona s EVA kućištem konstruirani su i ispitani kako bi udovoljili najzahtjevnijim uvjetima okoliša na mjestu ugradnje, te kako bi potpuno bili u skladu sa zahtjevima norme IEC 60099-4
- za jezgru odvodnika koriste se ZnO varistorski blokovi međusobno serijski spojeni i mehanički učvršćeni prešanjem šipki od staklenih vlakana izravno u priključne aluminijske elektrode
- materijal od kojeg je izrađeno kućište se direktno brizga u kalupu injekcijskim prešanjem na jezgru odvodnika bez mogućnosti nastanka zračnih šupljina (eng. “void free design”) i uz postizanje trajnog brtvljenja na priključnim elektrodama
- sigurno i nerasprskavajuće kućište kod visokih struja kratkog spoja i prethodno izazvanog kvara
- izvrsna svojstva na moment savijanja, vlačno opterećenje, otpornost na mehanička opterećenja, vibracije i udarce
Materijal kućišta: EVA (etilen vinil acetat)
Temperaturno područje primjene [°C]: od -60 °C do +60 °C
Standard: IEC 60099-4
Visina odvodnika L [mm]: 183
Masa: približno 1,8 kg
Pakiranje: 1 kom

Srednjenaponski odvodnik prenapona za primjenu u SN (srednjenaponskim) sustavima
Proizvođač: ABB
Tip: MWK
Kataloški broj: MWK-12
Trajni radni napon Uc [kV]: 12
Nazivni napon Ur [kV]: 15
Preostali napon Ures [kV]: 36,9
Podnosivi udarni napon (1,2/50 µs) [kV]: 124
Podnosivi izmjenični napon u vlažnom okruženju [kV]: 53
Nazivna odvodna struja In (8/20 µs) [kA]: 10
Tip kućišta: K4
Klasa linijskog pražnjenja: klasa II
Primjena:
- za zaštitu od atmosferskih i sklopnih prenapona u SN sustavima: distribucijskih transformatora, kabela i kabelskih završetaka, kondenzatora-kondenzatorskih baterija i ostale SN opreme
- za unutarnju i vanjsku ugradnju
Opis:
- metal-oksidni odvodnik prenapona bez iskrišta (MO surge arrester), u zalivenom silikonskom kućištu, sive boje, dizajniran i ispitan prema IEC 60099-4
- izvrsna svojstva na moment savijanja, vlačno opterećenje, otpornost na mehanička opterećenja, vibracije i udarce
Materijal kućišta: silikon
Temperaturno područje primjene [°C]: od -60 °C do +60 °C
Standard: IEC 60099-4, EN 45545-2
Visina odvodnika L [mm]: 227
Masa: približno 2,2 kg
Pakiranje: 1 kom

Srednjenaponski odvodnici prenapona za primjenu u SN (srednjenaponskim) mrežama
Proizvođač: TE Connectivity
Tip: HDA-MA
Kataloški broj: HDA-09MA-B3-NFF
Trajni radni napon Uc [kV]: 9
Nazivni napon Ur [kV]: 11,25
Preostali napon Ures [kV]: 29,7
Podnosivi udarni napon (1,2/50 µs) [kV]: 106
Podnosivi izmjenični napon u vlažnom okruženju [kV]: 47
Nazivna odvodna struja In (8/20 µs) [kA]: 10
Tip kućišta: MA (standardno kućište)
Tip pribora za učvršćenje: N (bez vijka, bez pribora)
Tip priključka na mrežu: F (navojni vijak za priključak 1 stopice)
Tip priključka za uzemljenje: F (navojni vijak za priključak 1 stopice)
Klasa linijskog pražnjenja: klasa I
Primjena:
- za zaštitu SN mreža i opreme od atmosferskih i sklopnih prenapona u područjima s relativno visokim izokerauničkim nivoom
- za unutarnju i vanjsku ugradnju, a za zaštitu transformatora, kabela i kabelskih završetaka
Opis:
- HDA odvodnici prenapona s EVA kućištem konstruirani su i ispitani kako bi udovoljili najzahtjevnijim uvjetima okoliša na mjestu ugradnje, te kako bi potpuno bili u skladu sa zahtjevima norme IEC 60099-4
- za jezgru odvodnika koriste se ZnO varistorski blokovi međusobno serijski spojeni i mehanički učvršćeni prešanjem šipki od staklenih vlakana izravno u priključne aluminijske elektrode
- materijal od kojeg je izrađeno kućište se direktno brizga u kalupu injekcijskim prešanjem na jezgru odvodnika bez mogućnosti nastanka zračnih šupljina (eng. “void free design”) i uz postizanje trajnog brtvljenja na priključnim elektrodama
- sigurno i nerasprskavajuće kućište kod visokih struja kratkog spoja i prethodno izazvanog kvara
- izvrsna svojstva na moment savijanja, vlačno opterećenje, otpornost na mehanička opterećenja, vibracije i udarce
Materijal kućišta: EVA (etilen vinil acetat)
Temperaturno područje primjene [°C]: od -60 °C do +60 °C
Standard: IEC 60099-4
Visina odvodnika L [mm]: 183
Masa: približno 1,8 kg
Pakiranje: 1 kom

Srednjenaponski odvodnik prenapona za primjenu u SN (srednjenaponskim) sustavima
Proizvođač: ABB
Tip: MWK
Kataloški broj: MWK-10
Trajni radni napon Uc [kV]: 10
Nazivni napon Ur [kV]: 12,5
Preostali napon Ures [kV]: 30,7
Podnosivi udarni napon (1,2/50 µs) [kV]: 124
Podnosivi izmjenični napon u vlažnom okruženju [kV]: 53
Nazivna odvodna struja In (8/20 µs) [kA]: 10
Tip kućišta: K4
Klasa linijskog pražnjenja: klasa II
Primjena:
- za zaštitu od atmosferskih i sklopnih prenapona u SN sustavima: distribucijskih transformatora, kabela i kabelskih završetaka, kondenzatora-kondenzatorskih baterija i ostale SN opreme
- za unutarnju i vanjsku ugradnju
Opis:
- metal-oksidni odvodnik prenapona bez iskrišta (MO surge arrester), u zalivenom silikonskom kućištu, sive boje, dizajniran i ispitan prema IEC 60099-4
- izvrsna svojstva na moment savijanja, vlačno opterećenje, otpornost na mehanička opterećenja, vibracije i udarce
Materijal kućišta: silikon
Temperaturno područje primjene [°C]: od -60 °C do +60 °C
Standard: IEC 60099-4, EN 45545-2
Visina odvodnika L [mm]: 227
Masa: približno 2,1 kg
Pakiranje: 1 kom

Srednjenaponski odvodnici prenapona za primjenu u SN (srednjenaponskim) mrežama
Proizvođač: TE Connectivity
Tip: HDA-M
Kataloški broj: HDA-32M-NFF
Trajni radni napon Uc [kV]: 32
Nazivni napon Ur [kV]: 40
Preostali napon Ures [kV]: 105,6
Podnosivi udarni napon (1,2/50 µs) [kV]: 228
Podnosivi izmjenični napon u vlažnom okruženju [kV]: 110
Nazivna odvodna struja In (8/20 µs) [kA]: 10
Tip kućišta: M (standardno kućište)
Tip pribora za učvršćenje: N (bez vijka, bez pribora)
Tip priključka na mrežu: F (navojni vijak za priključak 1 stopice)
Tip priključka za uzemljenje: F (navojni vijak za priključak 1 stopice)
Klasa linijskog pražnjenja: klasa I
Primjena:
- za zaštitu SN mreža i opreme od atmosferskih i sklopnih prenapona u područjima s relativno visokim izokerauničkim nivoom
- za unutarnju i vanjsku ugradnju, a za zaštitu transformatora, kabela i kabelskih završetaka
Opis:
- HDA odvodnici prenapona s EVA kućištem konstruirani su i ispitani kako bi udovoljili najzahtjevnijim uvjetima okoliša na mjestu ugradnje, te kako bi potpuno bili u skladu sa zahtjevima norme IEC 60099-4
- za jezgru odvodnika koriste se ZnO varistorski blokovi međusobno serijski spojeni i mehanički učvršćeni prešanjem šipki od staklenih vlakana izravno u priključne aluminijske elektrode
- materijal od kojeg je izrađeno kućište se direktno brizga u kalupu injekcijskim prešanjem na jezgru odvodnika bez mogućnosti nastanka zračnih šupljina (eng. “void free design”) i uz postizanje trajnog brtvljenja na priključnim elektrodama
- sigurno i nerasprskavajuće kućište kod visokih struja kratkog spoja i prethodno izazvanog kvara
- izvrsna svojstva na moment savijanja, vlačno opterećenje, otpornost na mehanička opterećenja, vibracije i udarce
Materijal kućišta: EVA (etilen vinil acetat)
Temperaturno područje primjene [°C]: od -60 °C do +60 °C
Standard: IEC 60099-4
Visina odvodnika L [mm]: 343
Masa: približno 4,2 kg
Pakiranje: 1 kom

Srednjenaponski odvodnici prenapona za primjenu u SN (srednjenaponskim) mrežama
Proizvođač: TE Connectivity
Tip: HDA-M
Kataloški broj: HDA-35M-NFF
Trajni radni napon Uc [kV]: 35
Nazivni napon Ur [kV]: 43,75
Preostali napon Ures [kV]: 115,5
Podnosivi udarni napon (1,2/50 µs) [kV]: 228
Podnosivi izmjenični napon u vlažnom okruženju [kV]: 110
Nazivna odvodna struja In (8/20 µs) [kA]: 10
Tip kućišta: M (standardno kućište)
Tip pribora za učvršćenje: N (bez vijka, bez pribora)
Tip priključka na mrežu: F (navojni vijak za priključak 1 stopice)
Tip priključka za uzemljenje: F (navojni vijak za priključak 1 stopice)
Klasa linijskog pražnjenja: klasa I
Primjena:
- za zaštitu SN mreža i opreme od atmosferskih i sklopnih prenapona u područjima s relativno visokim izokerauničkim nivoom
- za unutarnju i vanjsku ugradnju, a za zaštitu transformatora, kabela i kabelskih završetaka
Opis:
- HDA odvodnici prenapona s EVA kućištem konstruirani su i ispitani kako bi udovoljili najzahtjevnijim uvjetima okoliša na mjestu ugradnje, te kako bi potpuno bili u skladu sa zahtjevima norme IEC 60099-4
- za jezgru odvodnika koriste se ZnO varistorski blokovi međusobno serijski spojeni i mehanički učvršćeni prešanjem šipki od staklenih vlakana izravno u priključne aluminijske elektrode
- materijal od kojeg je izrađeno kućište se direktno brizga u kalupu injekcijskim prešanjem na jezgru odvodnika bez mogućnosti nastanka zračnih šupljina (eng. “void free design”) i uz postizanje trajnog brtvljenja na priključnim elektrodama
- sigurno i nerasprskavajuće kućište kod visokih struja kratkog spoja i prethodno izazvanog kvara
- izvrsna svojstva na moment savijanja, vlačno opterećenje, otpornost na mehanička opterećenja, vibracije i udarce
Materijal kućišta: EVA (etilen vinil acetat)
Temperaturno područje primjene [°C]: od -60 °C do +60 °C
Standard: IEC 60099-4
Visina odvodnika L [mm]: 383
Masa: približno 4,2 kg
Pakiranje: 1 kom

Srednjenaponski odvodnik prenapona za primjenu u SN (srednjenaponskim) sustavima
Proizvođač: ABB
Tip: MWK
Kataloški broj: MWK-24
Trajni radni napon Uc [kV]: 24
Nazivni napon Ur [kV]: 30
Preostali napon Ures [kV]: 73,7
Podnosivi udarni napon (1,2/50 µs) [kV]: 207
Podnosivi izmjenični napon u vlažnom okruženju [kV]: 88
Nazivna odvodna struja In (8/20 µs) [kA]: 10
Tip kućišta: K4
Klasa linijskog pražnjenja: klasa II
Primjena:
- za zaštitu od atmosferskih i sklopnih prenapona u SN sustavima: distribucijskih transformatora, kabela i kabelskih završetaka, kondenzatora-kondenzatorskih baterija i ostale SN opreme
- za unutarnju i vanjsku ugradnju
Opis:
- metal-oksidni odvodnik prenapona bez iskrišta (MO surge arrester), u zalivenom silikonskom kućištu, sive boje, dizajniran i ispitan prema IEC 60099-4
- izvrsna svojstva na moment savijanja, vlačno opterećenje, otpornost na mehanička opterećenja, vibracije i udarce
Materijal kućišta: silikon
Temperaturno područje primjene [°C]: od -60 °C do +60 °C
Standard: IEC 60099-4, EN 45545-2
Visina odvodnika L [mm]: 387
Masa: približno 4,2 kg
Pakiranje: 1 kom

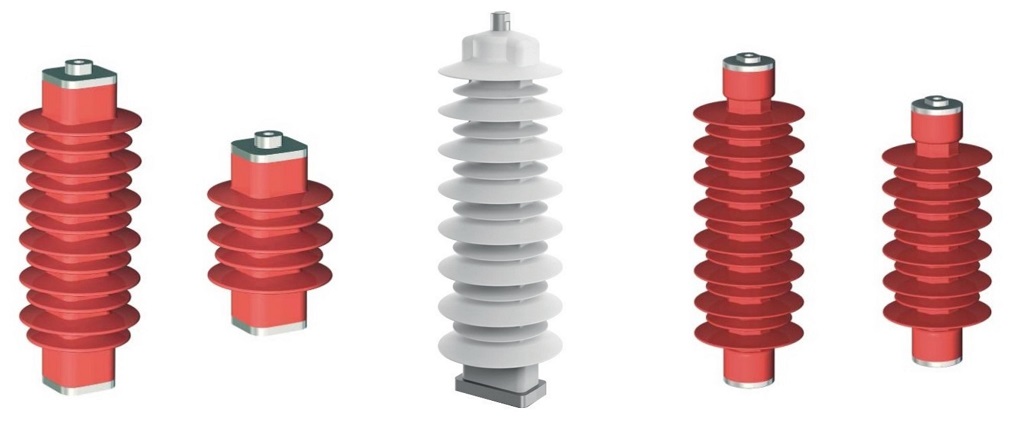

Srednjenaponski odvodnik prenapona za primjenu u SN (srednjenaponskim) sustavima
Proizvođač: ABB
Tip: MWK
Kataloški broj: MWK-32
Trajni radni napon Uc [kV]: 32
Nazivni napon Ur [kV]: 40
Preostali napon Ures [kV]: 98,3
Podnosivi udarni napon (1,2/50 µs) [kV]: 269
Podnosivi izmjenični napon u vlažnom okruženju [kV]: 114
Nazivna odvodna struja In (8/20 µs) [kA]: 10
Tip kućišta: K4
Klasa linijskog pražnjenja: klasa II
Primjena:
- za zaštitu od atmosferskih i sklopnih prenapona u SN sustavima: distribucijskih transformatora, kabela i kabelskih završetaka, kondenzatora-kondenzatorskih baterija i ostale SN opreme
- za unutarnju i vanjsku ugradnju
Opis:
- metal-oksidni odvodnik prenapona bez iskrišta (MO surge arrester), u zalivenom silikonskom kućištu, sive boje, dizajniran i ispitan prema IEC 60099-4
- izvrsna svojstva na moment savijanja, vlačno opterećenje, otpornost na mehanička opterećenja, vibracije i udarce
Materijal kućišta: silikon
Temperaturno područje primjene [°C]: od -60 °C do +60 °C
Standard: IEC 60099-4, EN 45545-2
Visina odvodnika L [mm]: 507
Masa: približno 5,5 kg
Pakiranje: 1 kom
