Energetski kabel s XLPE izolacijom i PE plaštem s uzdužnom vodonepropusnom izvedbom električne zaštite

Tip: NA2XS(F)2Y
Stara oznaka: XHE-49-A
Primjena:
- distributivni kabel u gradskim i ruralnim mrežama, u trafostanicama, sklopnim blokovima, u elektranama i industrijskim pogonima
- za polaganje u zemlju, kanale, vlažne terene, na konzole gdje se ne očekuju mehanička oštećenja ni mehanička vlačna naprezanja

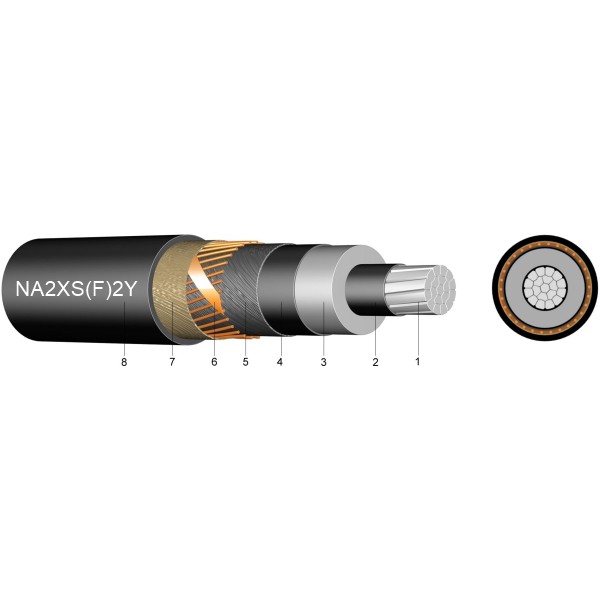

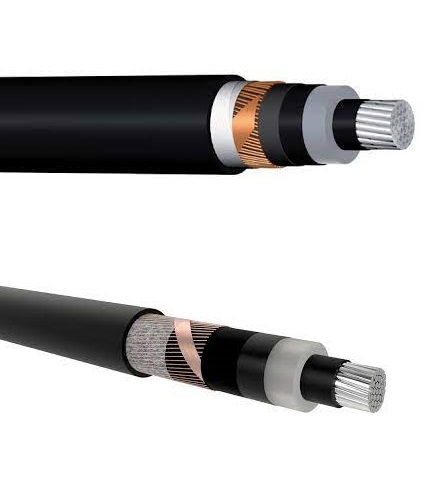

Konstrukcija:
1. Vodič:  aluminijski vodič, višežični použen
2. Ekran vodiča: poluvodljivi sloj na vodiču
3. Izolacija: XLPE (umreženi polietilen, duroplastični izolacijski materijal)
4. Ekran izolacije: poluvodljivi sloj na izolaciji
5. Separator: bubriva vrpca, poluvodljiva
6. Električna zaštita: od bakrenih žica i bakrene trake
7. Separator: bubriva vrpca
8. Vanjski plašt: PE-HD

Broj žila i presjek: 1 x 70,0 mm²
Presjek električne zaštite: 16 mm²
Boja plašta: crna
Boja žile: crna

Nominalni napon Uo/U [kV]: 12/20
Maksimalni radni napon u 3f sustavima [kV]: 24
Ispitni napon [kV]: 42

Temperaturno područje [°C]:
- pri polaganju i savijanju od -20 °C do +70 °C
- maksimalna radna temperetura na vodiču: +90 °C

Standard: HRN HD 620 S2:2010 10C

Vanjski promjer [mm]: cca 31
Masa Al [kg/km]: 203
Masa Cu [kg/km]: 183
Masa kabela [kg/km]: cca 900
Pakiranje: bubanj 500 m / 1000 m

Video: Skidanje poluvodičkog zaslona s energetskih kabela srednjeg napona N2XS(F)2Y (12/20 (24 )kV)

Energetski kabel s XLPE izolacijom i PE plaštem s uzdužnom vodonepropusnom izvedbom električne zaštite

Tip: NA2XS(F)2Y
Stara oznaka: XHE-49-A
Primjena:
- distributivni kabel u gradskim i ruralnim mrežama, u trafostanicama, sklopnim blokovima, u elektranama i industrijskim pogonima
- za polaganje u zemlju, kanale, vlažne terene, na konzole gdje se ne očekuju mehanička oštećenja ni mehanička vlačna naprezanja

Konstrukcija:
1. Vodič:  aluminijski vodič, višežični použen
2. Ekran vodiča: poluvodljivi sloj na vodiču
3. Izolacija: XLPE (umreženi polietilen, duroplastični izolacijski materijal)
4. Ekran izolacije: poluvodljivi sloj na izolaciji
5. Separator: bubriva vrpca, poluvodljiva
6. Električna zaštita: od bakrenih žica i bakrene trake
7. Separator: bubriva vrpca
8. Vanjski plašt: PE-HD

Broj žila i presjek: 1 x 150,0 mm²
Presjek električne zaštite: 25 mm²
Boja plašta: crna
Boja žile: crna

Nominalni napon Uo/U [kV]: 12/20
Maksimalni radni napon u 3f sustavima [kV]: 24
Ispitni napon [kV]: 42

Temperaturno područje [°C]:
- pri polaganju i savijanju od -20 °C do +70 °C
- maksimalna radna temperetura na vodiču: +90 °C

Standard: HRN HD 620 S2:2010 10C

Vanjski promjer [mm]: cca 35
Masa Al [kg/km]: 435
Masa Cu [kg/km]: 285
Masa kabela [kg/km]: cca 1280
Pakiranje: bubanj 500 m / 1000 m

Video: Skidanje poluvodičkog zaslona s energetskih kabela srednjeg napona N2XS(F)2Y (12/20 (24 )kV)

Energetski kabel s XLPE izolacijom i PE plaštem s uzdužnom vodonepropusnom izvedbom električne zaštite

Tip: NA2XS(F)2Y
Stara oznaka: XHE-49-A
Primjena:
- distributivni kabel u gradskim i ruralnim mrežama, u trafostanicama, sklopnim blokovima, u elektranama i industrijskim pogonima
- za polaganje u zemlju, kanale, vlažne terene, na konzole gdje se ne očekuju mehanička oštećenja ni mehanička vlačna naprezanja

Konstrukcija:
1. Vodič:  aluminijski vodič, višežični použen
2. Ekran vodiča: poluvodljivi sloj na vodiču
3. Izolacija: XLPE (umreženi polietilen, duroplastični izolacijski materijal)
4. Ekran izolacije: poluvodljivi sloj na izolaciji
5. Separator: bubriva vrpca, poluvodljiva
6. Električna zaštita: od bakrenih žica i bakrene trake
7. Separator: bubriva vrpca
8. Vanjski plašt: PE-HD

Broj žila i presjek: 1 x 185,0 mm²
Presjek električne zaštite: 25 mm²
Boja plašta: crna
Boja žile: crna

Nominalni napon Uo/U [kV]: 12/20
Maksimalni radni napon u 3f sustavima [kV]: 24
Ispitni napon [kV]: 42

Temperaturno područje [°C]:
- pri polaganju i savijanju od -20 °C do +70 °C
- maksimalna radna temperetura na vodiču: +90 °C

Standard: HRN HD 620 S2:2010 10C

Vanjski promjer [mm]: cca 37
Masa Al [kg/km]: 537
Masa Cu [kg/km]: 285
Masa kabela [kg/km]: cca 1440
Pakiranje: bubanj 500 m / 1000 m

Video: Skidanje poluvodičkog zaslona s energetskih kabela srednjeg napona N2XS(F)2Y (12/20 (24 )kV)

Energetski kabel s XLPE izolacijom i PE plaštem s uzdužnom vodonepropusnom izvedbom električne zaštite

Tip: NA2XS(F)2Y
Stara oznaka: XHE-49-A
Primjena:
- distributivni kabel u gradskim i ruralnim mrežama, u trafostanicama, sklopnim blokovima, u elektranama i industrijskim pogonima
- za polaganje u zemlju, kanale, vlažne terene, na konzole gdje se ne očekuju mehanička oštećenja ni mehanička vlačna naprezanja

Konstrukcija:
1. Vodič:  aluminijski vodič, višežični použen
2. Ekran vodiča: poluvodljivi sloj na vodiču
3. Izolacija: XLPE (umreženi polietilen, duroplastični izolacijski materijal)
4. Ekran izolacije: poluvodljivi sloj na izolaciji
5. Separator: bubriva vrpca, poluvodljiva
6. Električna zaštita: od bakrenih žica i bakrene trake
7. Separator: bubriva vrpca
8. Vanjski plašt: PE-HD

Broj žila i presjek: 1 x 240,0 mm²
Presjek električne zaštite: 25 mm²
Boja plašta: crna
Boja žile: crna

Nominalni napon Uo/U [kV]: 12/20
Maksimalni radni napon u 3f sustavima [kV]: 24
Ispitni napon [kV]: 42

Temperaturno područje [°C]:
- pri polaganju i savijanju od -20 °C do +70 °C
- maksimalna radna temperetura na vodiču: +90 °C

Standard: HRN HD 620 S2:2010 10C

Vanjski promjer [mm]: cca 39
Masa Al [kg/km]: 696
Masa Cu [kg/km]: 285
Masa kabela [kg/km]: cca 1650
Pakiranje: bubanj 500 m / 1000 m

Video: Skidanje poluvodičkog zaslona s energetskih kabela srednjeg napona N2XS(F)2Y (12/20 (24 )kV)

Energetski kabel s XLPE izolacijom i PE plaštem s uzdužnom vodonepropusnom izvedbom električne zaštite

Tip: NA2XS(F)2Y
Stara oznaka: XHE-49-A
Primjena:
- distributivni kabel u gradskim i ruralnim mrežama, u trafostanicama, sklopnim blokovima, u elektranama i industrijskim pogonima
- za polaganje u zemlju, kanale, vlažne terene, na konzole gdje se ne očekuju mehanička oštećenja ni mehanička vlačna naprezanja

Konstrukcija:
1. Vodič:  aluminijski vodič, višežični použen
2. Ekran vodiča: poluvodljivi sloj na vodiču
3. Izolacija: XLPE (umreženi polietilen, duroplastični izolacijski materijal)
4. Ekran izolacije: poluvodljivi sloj na izolaciji
5. Separator: bubriva vrpca, poluvodljiva
6. Električna zaštita: od bakrenih žica i bakrene trake
7. Separator: bubriva vrpca
8. Vanjski plašt: PE-HD

Broj žila i presjek: 1 x 300,0 mm²
Presjek električne zaštite: 25 mm²
Boja plašta: crna
Boja žile: crna

Nominalni napon Uo/U [kV]: 12/20
Maksimalni radni napon u 3f sustavima [kV]: 24
Ispitni napon [kV]: 42

Temperaturno područje [°C]:
- pri polaganju i savijanju od -20 °C do +70 °C
- maksimalna radna temperetura na vodiču: +90 °C

Standard: HRN HD 620 S2:2010 10C

Vanjski promjer [mm]: cca 42
Masa Al [kg/km]: 870
Masa Cu [kg/km]: 285
Masa kabela [kg/km]: cca 1900
Pakiranje: bubanj 500 m / 1000 m

Video: Skidanje poluvodičkog zaslona s energetskih kabela srednjeg napona N2XS(F)2Y (12/20 (24 )kV)
