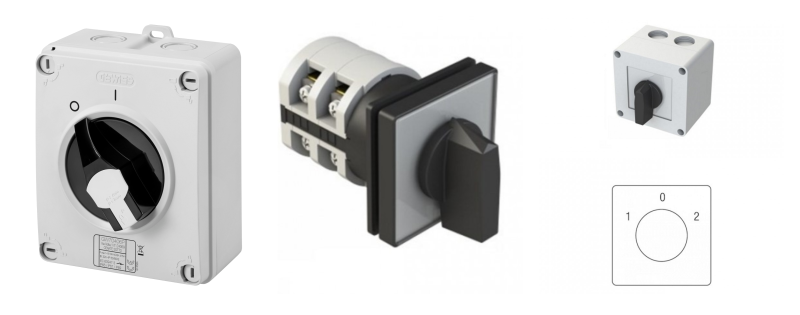

RASTAVNE I GREBENASTE SKLOPKE



RUČICA KOMPLET #6-A0-CRNA 610355
Ručica za grebenastu sklopku
Proizvođač: LOVATO KONČAR
Kataloški broj: 610355
Veličina: A1 (za kućište sklopke 48x48 mm)
Primjena za tip sklopke: 4G10, GN12, GN20, GN25
Boja: crna


PRIGRADNJA ZA 4G A0-18 - podložak greb.sklopke 612512
Prigradnja za grebenastu sklopku koja omogućava montažu sklopke na DIN šinu 35 mm
Proizvođač: LOVATO KONČAR
Kataloški broj: 612512
Veličina: A0 (za kućište sklopke 48x48 mm)
Boja: crna


PRIGRADNJA ZA 4G A1-18 - podložak greb.sklopke
Prigradnja za grebenastu sklopku koja omogućava montažu sklopke na DIN šinu 35 mm
Proizvođač: LOVATO KONČAR
Veličina: A1 (za kućište sklopke 65x65 mm)
Boja: crna


SKLOPKA MODULARNA 1P 40A 230V AC RV61
Modularna sklopka (ON-OFF) 1P 40 A, za ugradnju na DIN šinu/nosač/letvu
Proizvođač: ISKRA
Tip: RV61
Kataloški broj: 786.100.386
Broj polova: 1
Nazivna struja In [A]: 40
Nazivni napon U [V] AC: 230
Nazivna frekvencija f [Hz]: 50/60
Prihvat vodiča: vijčani priključak max 25 mm2
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 1500
Mehanička trajnost (op. c.): 100000
Temperaturno područje primjene [°C]: od -25 °C do +55 °C
Stupanj zaštite: IP20
Napomene:
- slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Standard: IEC/EN 60947-3
Masa: 110 g
Pakiranje: 1 kom


RUČICA KOMPLET #8-A2-CRNA 610358
Ručica za grebenastu sklopku
Proizvođač: LOVATO KONČAR
Kataloški broj: 610358
Veličina: A2 (za kućište sklopke 90x90 mm)
Primjena za tip sklopke: 4G40, 4G63, 4G80, GN125
Boja: crna


RUČICA KOMPLET #6-A1-CRNA 610331
Ručica za grebenastu sklopku
Proizvođač: LOVATO KONČAR
Kataloški broj: 610331
Veličina: A1 (za kućište sklopke 65x65 mm)
Primjena za tip sklopke: 4G16, 4G25, GN32, GN40, GN63
Boja: crna


RUČICA KOMPLET #7-A1-CRNA 600549
Ručica za grebenastu sklopku
Proizvođač: LOVATO KONČAR
Kataloški broj: 600549
Veličina: A1 (za kućište sklopke 65x65 mm)
Primjena za tip sklopke: 4G16, 4G25, GN32, GN40, GN63
Boja: crna

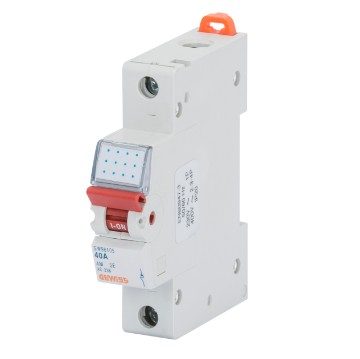

SKLOPKA MODULARNA 1P 40A 240V AC GW96105
Modularna sklopka (ON-OFF) 1P 40 A, za ugradnju na DIN šinu/nosač/letvu
Proizvođač: GEWISS
Tip: 90 AM
Kataloški broj: GW96105
Broj polova: 1
Nazivna struja In [A]: 40
Nazivni napon U [V] AC: 240
Prihvat vodiča: vijčani priključak
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715
Napomene:
- slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Standard: EN 60947-3
Pakiranje: 1 kom
Tehničke specifikacije: SKLOPKA MODULARNA 1P 40A GW96105
prikaži više...

SKLOPKA MODULARNA 1P 40A 253V AC 60 V DC SD 201/40 2CDD281101R0040
Modularna sklopka (ON-OFF) 1P 40 A, za ugradnju na DIN šinu/nosač/letvu
Proizvođač: ABB
Tip: SD 201/40
Kataloški broj: 2CDD281101R0040
Broj polova: 1
Nazivna struja In [A]: 40
Nazivni napon U [V]: 253 V AC, 60 V DC
Nazivna frekvencija f [Hz]: 50/60
Primjena:
- kod motorskih i drugih visokoinduktivnih opterećenja (prema AC-23A)
- kod trošila s radnim opterećenjem, uključujući umjerena preopterećenja (prema DC-21A)
Prihvat vodiča: vijčani priključak max 25 mm2, 2,5 Nm
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 10000
Mehanička trajnost (op. c.): 20000
Temperaturno područje primjene [°C]: od -25 °C do +55 °C
Stupanj zaštite: IP20
Napomene:
- slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
- pribor za modularne sklopke iz serije SD 200 jednak je priboru za automatske prekidače S 200 (pa je npr. moguća i ugradnja isklopnog okidača)
Standard: IEC/EN 60947-3
Masa: 85 g
Pakiranje: 1 kom
Tehničke specifikacije: SKLOPKA MODULARNA 1P 40A SD 201/40 253V AC 60V DC 2CDD281101R0040
prikaži više...

SKLOPKA GREBENASTA 16A 1P 0-1 GN12-90-U B94090
Sklopka grebenasta s kutom zakreta 60°
Proizvođač: LOVATO KONČAR
Tip: GN
Kataloški broj: B94090
Nazivna termička struja Ith [A]: 16 A
Nazivni izolacijski napon Ui [V]: 690 V
Shema spoja: 90
Opis izvedbe: 0-1
Broj polova: 1
Broj elemenata: 1
Oblik ugradnje: ugradna
Standard: IEC 60947-1, 3, DIN EN 61058, UL 508, C22.2 No.14
Dimenzije kućišta [mm]: 48x48
Pakiranje: 1 kom


SKLOPKA GREBENASTA 20A 1P 1-0-2 GN20-51-U B85051
Sklopka grebenasta, preklopka s "0" položajem
Proizvođač: LOVATO KONČAR
Tip: GN
Kataloški broj: B85051
Nazivna termička struja Ith [A]: 20 A
Nazivni izolacijski napon Ui [V]: 690 V
Shema spoja: 51
Opis izvedbe: 1-0-2
Broj polova: 1
Broj elemenata: 1
Oblik ugradnje: ugradna
Standard: IEC 60947-1, 3, DIN EN 61058, UL 508, C22.2 No.14
Dimenzije kućišta [mm]: 48x48
Pakiranje: 1 kom

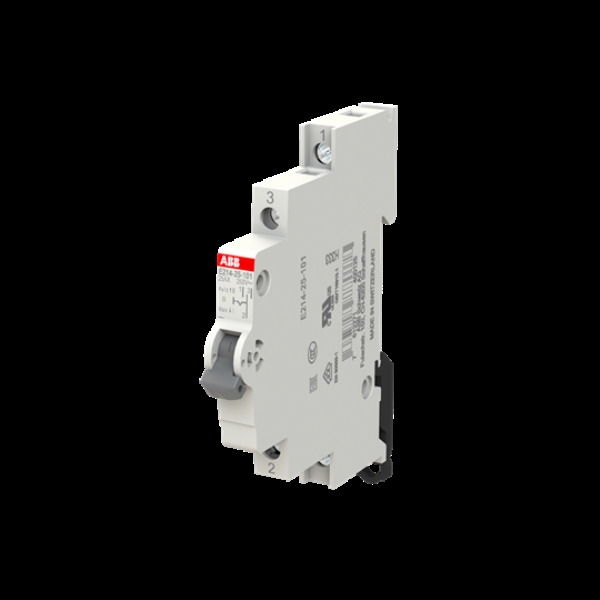

SKLOPKA MODULARNA GRUPNA 1P 25A 250V AC 1-0-2 PREKLOPKA E 214-25-101 2CCA703026R0001
Modularna grupna sklopka - preklopka I-0-II, ručno-0-automatski, 1/2 M (modul), za ugradnju na DIN šinu/nosač/levu
Proizvođač: ABB
Tip: E 214-25-101
Kataloški broj: 2CCA703026R0001
Broj polova: 1
Broj preklopnih kontakta: 1
Nazivna struja In [A]: 25
Nazivni napon U [V] AC: 250
Nazivna frekvencija f [Hz]: 50/60
Prihvat vodiča: vijčani priključak max 6 mm2, 1,5 Nm
Ugradna širina: 9 mm/pol
Montaža na letvu: EN 60715
Temperaturno područje primjene [°C]: od -25 °C do +55 °C
Stupanj zaštite: IP20
Standard: EN60669-1, VDE0632-1, IEC60068-2-2, IEC60068-2-1, IEC60068-2-38, UL508
Masa: 44 g
Pakiranje: 1/10 kom
Tehničke specifikacije: SKLOPKA MODULARNA GRUPNA 1P 25A 250V AC 1-0-2 PREKLOPKA E 214-25-101 2CCA703026R0001
prikaži više...

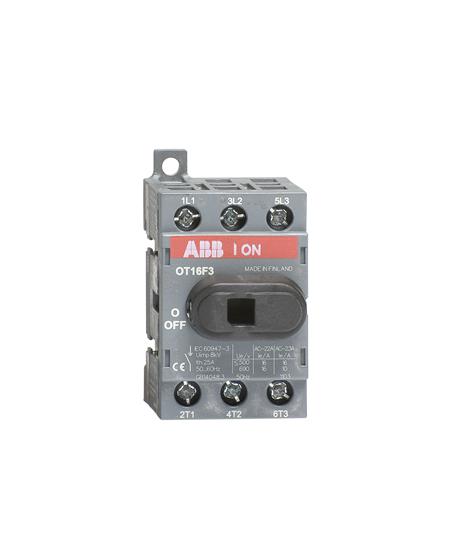

SKLOPKA RASTAVNA 3P OT16F3 1SCA104811R1001
Proizvođač: ABB
Tip: OT16F3
Kataloški broj: 1SCA104811R1001
Broj glavnih polova NO: 3
Nazivna struja polova In [A]: 16 A
Nazivni napon polova AC-3 Un [V]: 415 V
Nazivna snaga AC-3 P [kW]: 7.5 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 0,75 - 10 mm2, 0.8 Nm
Montaža na letvu: EN 60715 (EN 50022)
Standardi: IEC 60947-3
Dimenzije ŠxVxD [mm]: 35x68x56
Masa: 90 g
Pakiranje: 1


SKLOPKA GREBENASTA 20A 1P 0-1 GN20-90-U B85090
Sklopka grebenasta s kutom zakreta 60°
Proizvođač: LOVATO KONČAR
Tip: GN
Kataloški broj: B85090
Nazivna termička struja Ith [A]: 20 A
Nazivni izolacijski napon Ui [V]: 690 V
Shema spoja: 90
Opis izvedbe: 0-1
Broj polova: 1
Broj elemenata: 1
Oblik ugradnje: ugradna
Standard: IEC 60947-1, 3, DIN EN 61058, UL 508, C22.2 No.14
Dimenzije kućišta [mm]: 48x48
Pakiranje: 1 kom


SKLOPKA GREBENASTA 16A 1P 1-0-2 GN12-51-U B94051
Sklopka grebenasta, preklopka s "0" položajem
Proizvođač: LOVATO KONČAR
Tip: GN
Kataloški broj: B94051
Nazivna termička struja Ith [A]: 16 A
Nazivni izolacijski napon Ui [V]: 690 V
Shema spoja: 51
Opis izvedbe: 1-0-2
Broj polova: 1
Broj elemenata: 1
Oblik ugradnje: ugradna
Standard: IEC 60947-1, 3, DIN EN 61058, UL 508, C22.2 No.14
Dimenzije kućišta [mm]: 48x48
Pakiranje: 1 kom


SKLOPKA GREBENASTA 16A 3P 0-1 GN12-10-U B94010
Sklopka grebenasta s kutom zakreta 60°
Proizvođač: LOVATO KONČAR
Tip: GN
Kataloški broj: B94010
Nazivna termička struja Ith [A]: 16 A
Nazivni izolacijski napon Ui [V]: 690 V
Shema spoja: 10
Opis izvedbe: 0-1
Broj polova: 3
Broj elemenata: 2
Oblik ugradnje: ugradna
Standard: IEC 60947-1, 3, DIN EN 61058, UL 508, C22.2 No.14
Dimenzije kućišta [mm]: 48x48
Pakiranje: 1 kom


SKLOPKA GREBENASTA 20A 3P 0-1 GN20-10-U B85010
Sklopka grebenasta s kutom zakreta 60°
Proizvođač: LOVATO KONČAR
Tip: GN
Kataloški broj: B85010
Nazivna termička struja Ith [A]: 20 A
Nazivni izolacijski napon Ui [V]: 690 V
Shema spoja: 10
Opis izvedbe: 0-1
Broj polova: 3
Broj elemenata: 2
Oblik ugradnje: ugradna
Standard: IEC 60947-1, 3, DIN EN 61058, UL 508, C22.2 No.14
Dimenzije kućišta [mm]: 48x48
Pakiranje: 1 kom

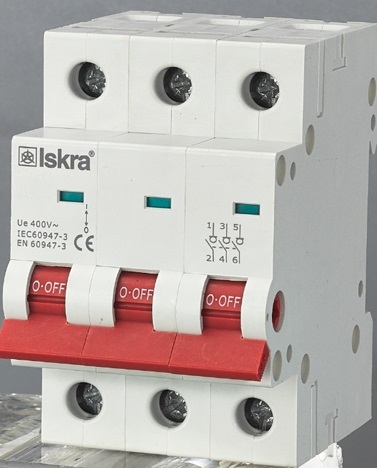

SKLOPKA MODULARNA 3P 40A 400V AC RV63
Modularna sklopka (ON-OFF) 3P 40 A, za ugradnju na DIN šinu/nosač/letvu
Proizvođač: ISKRA
Tip: RV63
Kataloški broj: 786.110.039
Broj polova: 3
Nazivna struja In [A]: 40
Nazivni napon U [V] AC: 400
Nazivna frekvencija f [Hz]: 50/60
Prihvat vodiča: vijčani priključak max 25 mm2
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 1500
Mehanička trajnost (op. c.): 100000
Temperaturno područje primjene [°C]: od -25 °C do +55 °C
Stupanj zaštite: IP20
Napomene:
- slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Standard: IEC/EN 60947-3
Masa: 330 g
Pakiranje: 1 kom

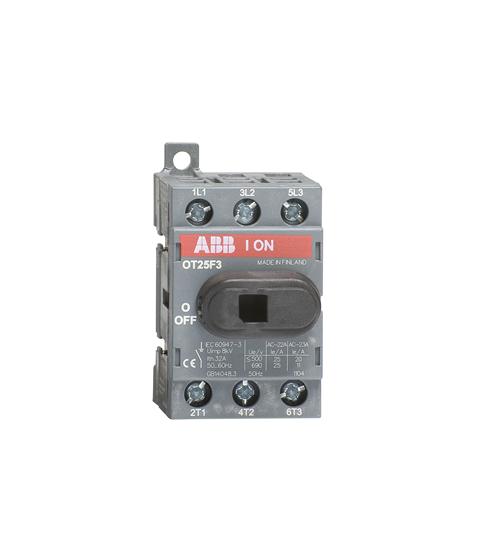

SKLOPKA RASTAVNA 3P OT25F3 1SCA104857R1001
Proizvođač: ABB
Tip: OT25F3
Kataloški broj: 1SCA104857R1001
Broj glavnih polova NO: 3
Nazivna struja polova In [A]: 25 A
Nazivni napon polova AC-3 Un [V]: 415 V
Nazivna snaga AC-3 P [kW]: 9 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 0,75 - 10 mm2, 0.8 Nm
Montaža na letvu: EN 60715 (EN 50022)
Standardi: IEC 60947-3
Dimenzije ŠxVxD [mm]: 35x68x56
Masa: 90 g
Pakiranje: 1


SKLOPKA MODULARNA 3P 40A 415V AC GW96125
Proizvođač: GEWISS
Tip: 90 AM
Kataloški broj: GW96125
Broj polova: 3
Nazivna struja In [A]: 40
Nazivni napon U [V] AC: 415
Prihvat vodiča: vijčani priključak
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715
Napomene:
- slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Standard: EN 60947-3
Pakiranje: 1 kom prikaži više...

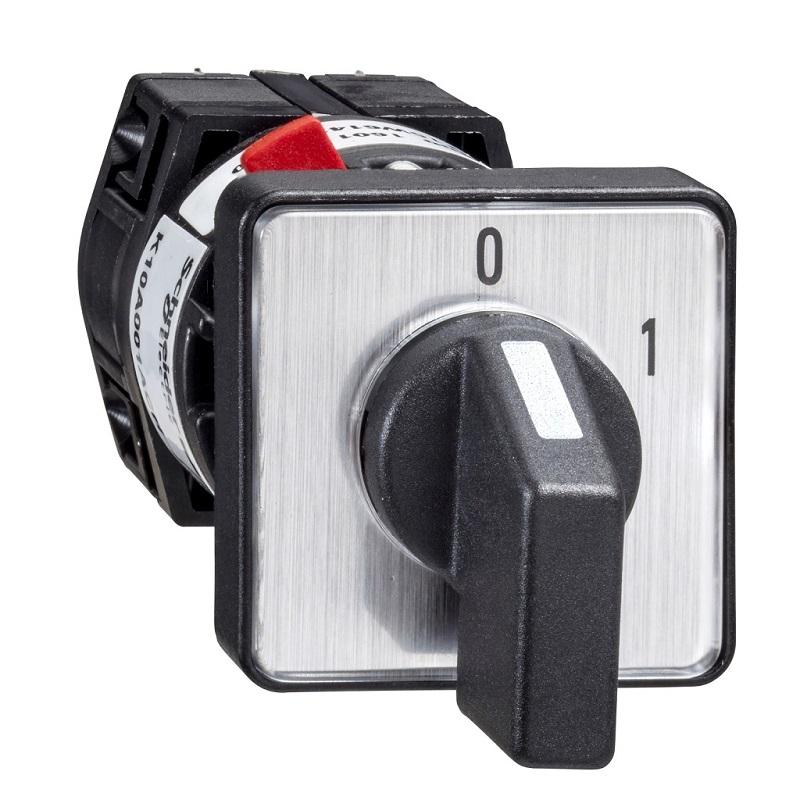

SKLOPKA GREBENASTA 10A 1P 0-1 PREDNJA UGRADNJA K10A001ACH
Proizvođač: Schneider Electric
Tip: Harmony K - K10
Kataloški broj: K10A001ACH
Nazivna termička struja Ith [A]: 10
Nazivni izolacijski napon Ui [V]: 440
Opis izvedbe: 0-1
Kut zakreta [°]: 60
Broj polova: 1
Prihvat vodiča: vijčani priključak do 1,5 mm²
Temperaturno područje primjene [°C]: od -20 °C do +55 °C
Oblik ugradnje: ugradnja na vrata u otvor Ø 16 mm ili Ø 22 mm
Stupanj zaštite: IP20 (osnovno), IP65 ( zaštita samo s prednje strane nakon ugradnje na panel/vrata)
Klasa zaštite: II
Standard: EN/IEC 60947-3, EN/IEC 60947-5-1, CENELEC EN 50013
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Dimenzije kućišta ŠxVxD [mm]: 30x30x76
Masa [g]: 30
Pakiranje: 1 kom
Tehničke specifikacije: SKLOPKA GREBENASTA 10A 1P 0-1 PREDNJA UGRADNJA K10A001ACH
Katalog: Harmony K grebenaste sklopke
Video: Harmony K grenebaste sklopke
prikaži više...


SKLOPKA GREBENASTA 20A 0-1-START 2 SMJERA GN20-16-U B88003
Sklopka grebenasta, za pokretanje jednofaznih motora, 2 smjera okretanja
Proizvođač: LOVATO KONČAR
Tip: GN
Kataloški broj: B85015
Nazivna termička struja Ith [A]: 20 A
Nazivni izolacijski napon Ui [V]: 690 V
Shema spoja: 16
Opis izvedbe: 0-1-START, 2 smjera
Broj elemenata: 3
Oblik ugradnje: ugradna
Standard: IEC 60947-1, 3, DIN EN 61058, UL 508, C22.2 No.14
Dimenzije kućišta [mm]: 48x48
Pakiranje: 1 kom


SKLOPKA GREBENASTA VOLTMETARSKA GN12-66-U B94066
Sklopka grebenasta voltmetarska , 3 linijska i 3 fazna napona
Proizvođač: LOVATO KONČAR
Tip: GN
Kataloški broj: B94066
Nazivna termička struja Ith [A]: 16 A
Nazivni izolacijski napon Ui [V]: 690 V
Shema spoja: 66
Opis izvedbe: L3L1-L2L3-L1L2-0-L1N-L2N-L3N
Broj elemenata: 3
Oblik ugradnje: ugradna
Standard: IEC 60947-1, 3, DIN EN 61058, UL 508, C22.2 No.14
Dimenzije kućišta [mm]: 48x48
Pakiranje: 1 kom


SKLOPKA GREBENASTA 20A 0-1-START GN20-15-U B85015
Sklopka grebenasta, za pokretanje jednofaznih motora
Proizvođač: LOVATO KONČAR
Tip: GN
Kataloški broj: B85015
Nazivna termička struja Ith [A]: 20 A
Nazivni izolacijski napon Ui [V]: 690 V
Shema spoja: 15
Opis izvedbe: 0-1-START
Broj elemenata: 2
Oblik ugradnje: ugradna
Standard: IEC 60947-1, 3, DIN EN 61058, UL 508, C22.2 No.14
Dimenzije kućišta [mm]: 48x48
Pakiranje: 1 kom

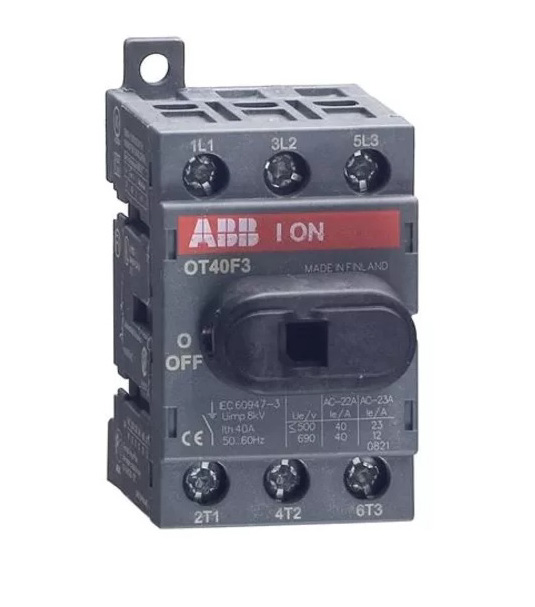

SKLOPKA RASTAVNA 3P OT40F3 1SCA104902R1001
Proizvođač: ABB
Tip: OT40F3
Kataloški broj: 1SCA104902R1001
Broj glavnih polova NO: 3
Nazivna struja polova In [A]: 40 A
Nazivni napon polova AC-3 Un [V]: 415 V
Nazivna snaga AC-3 P [kW]: 11 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 0,75 - 10 mm2, 0.8 Nm
Montaža na letvu: EN 60715 (EN 50022)
Standardi: IEC 60947-3
Dimenzije ŠxVxD [mm]: 35x68x56
Masa: 90 g
Pakiranje: 1


SKLOPKA MODULARNA GRUPNA 2P 25A 250V AC 1-0-2 PREKLOPKA E 214-25-202 2CCA703031R0001
Modularna grupna sklopka - preklopka I-0-II, ručno-0-automatski, za ugradnju na DIN šinu/nosač/levu
Proizvođač: ABB
Tip: E 214-25-202
Kataloški broj: 2CCA703031R0001
Broj polova: 2
Broj preklopnih kontakta: 2
Nazivna struja In [A]: 25
Nazivni napon U [V] AC: 250
Nazivna frekvencija f [Hz]: 50/60
Prihvat vodiča: vijčani priključak max 6 mm2, 1,5 Nm
Ugradna širina: 9 mm/pol
Montaža na letvu: EN 60715
Temperaturno područje primjene [°C]: od -25 °C do +55 °C
Stupanj zaštite: IP20
Standard: EN60669-1, VDE0632-1, IEC60068-2-2, IEC60068-2-1, IEC60068-2-38, UL508
Masa: 87 g
Pakiranje: 1/10 kom
Tehničke specifikacije: SKLOPKA MODULARNA GRUPNA 2P 25A 250V AC 1-0-2 PREKLOPKA E 214-25-202 2CCA703031R0001
prikaži više...

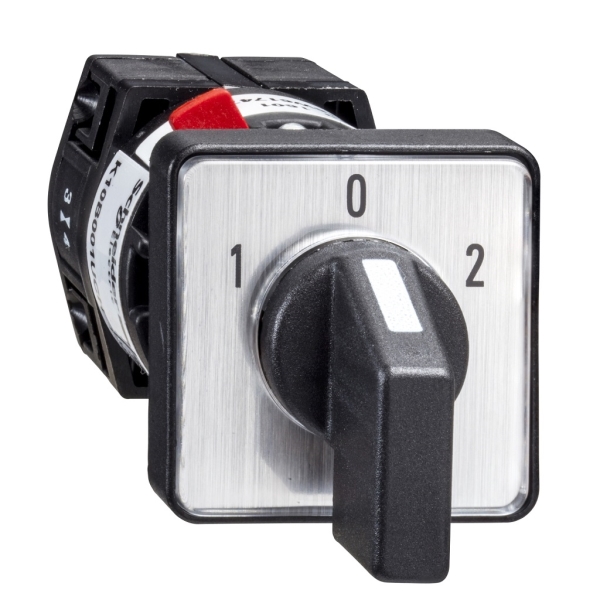

SKLOPKA GREBENASTA 10A 1P 1-0-2 PREDNJA UGRADNJA K10B001UCH
Proizvođač: Schneider Electric
Tip: Harmony K - K10
Kataloški broj: K10B001UCH
Nazivna termička struja Ith [A]: 10
Nazivni izolacijski napon Ui [V]: 440
Opis izvedbe: 1-0-2
Kut zakreta [°]: 60 (lijevo i desno od nultog položaja)
Broj polova: 1
Prihvat vodiča: vijčani priključak do 1,5 mm²
Temperaturno područje primjene [°C]: od -20 °C do +55 °C
Oblik ugradnje: ugradnja na vrata u otvor Ø 16 mm ili Ø 22 mm
Stupanj zaštite: IP20 (osnovno), IP65 ( zaštita samo s prednje strane nakon ugradnje na panel/vrata)
Klasa zaštite: II
Standard: EN/IEC 60947-3, EN/IEC 60947-5-1, CENELEC EN 50013
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Dimenzije kućišta ŠxVxD [mm]: 30x30x76
Masa [g]: 35
Pakiranje: 1 kom
Tehničke specifikacije: SKLOPKA GREBENASTA 10A 1P 1-0-2 PREDNJA UGRADNJA K10B001UCH
Katalog: Harmony K grebenaste sklopke
Video: Harmony K grenebaste sklopke
prikaži više...


SKLOPKA GREBENASTA 16A 3P 1-0-2 GN12-53-U B94053
Sklopka grebenasta, preklopka s "0" položajem
Proizvođač: LOVATO KONČAR
Tip: GN
Kataloški broj: B94053
Nazivna termička struja Ith [A]: 16 A
Nazivni izolacijski napon Ui [V]: 690 V
Shema spoja: 53
Opis izvedbe: 1-0-2
Broj polova: 3
Broj elemenata: 3
Oblik ugradnje: ugradna
Standard: IEC 60947-1, 3, DIN EN 61058, UL 508, C22.2 No.14
Dimenzije kućišta [mm]: 48x48
Pakiranje: 1 kom


SKLOPKA GREBENASTA 25A 3P 0-1 GN25-10-U B86010
Sklopka grebenasta s kutom zakreta 60°
Proizvođač: LOVATO KONČAR
Tip: GN
Kataloški broj: B86010
Nazivna termička struja Ith [A]: 25 A
Nazivni izolacijski napon Ui [V]: 690 V
Shema spoja: 10
Opis izvedbe: 0-1
Broj polova: 3
Broj elemenata: 2
Oblik ugradnje: ugradna
Standard: IEC 60947-1, 3, DIN EN 61058, UL 508, C22.2 No.14
Dimenzije kućišta [mm]: 48x48
Pakiranje: 1 kom


SKLOPKA GREBENASTA 12A 1P 0-1 4G-10-90-U29
Sklopka grebenasta s kutom zakreta 60°. Brza ugradnja u Ø 22mm, zaključavanje odnosno vađenje ključa pod 90°
Proizvođač: LOVATO KONČAR
Tip: 4G
Nazivna termička struja Ith [A]: 12 A
Nazivni izolacijski napon Ui [V]: 690 V
Shema spoja: 90
Opis izvedbe: 0-1
Broj polova: 1
Broj elemenata: 1
Oblik ugradnje: ugradna
Standard: IEC 60947, IEC 204, VDE 0660, VDE 0630
Dimenzije kućišta [mm]: 48x48
Pakiranje: 1 kom


SKLOPKA GREBENASTA AMPERMETARSKA GN20-98-U B85098
Sklopka grebenasta ampermetarska, 1 polna 3 struje (sa strujnim transformatorom)
Proizvođač: LOVATO KONČAR
Tip: GN
Kataloški broj: B85098
Nazivna termička struja Ith [A]: 20 A
Nazivni izolacijski napon Ui [V]: 690 V
Shema spoja: 98
Opis izvedbe: 0-L1-L2-L3
Broj polova: 1
Broj elemenata: 3
Oblik ugradnje: ugradna
Standard: IEC 60947-1, 3, DIN EN 61058, UL 508, C22.2 No.14
Dimenzije kućišta [mm]: 48x48
Pakiranje: 1 kom


SKLOPKA GREBENASTA 16A 3P 220-0-380 GN12-1428-U B78218
Sklopka grebenasta, za zavarivačke aparate, 220V-0-380V
Proizvođač: LOVATO KONČAR
Tip: GN
Kataloški broj: B78218
Nazivna termička struja Ith [A]: 16 A
Nazivni izolacijski napon Ui [V]: 690 V
Shema spoja: 1428
Opis izvedbe: 220V-0-380V
Broj polova: 3
Oblik ugradnje: ugradna
Dimenzije kućišta [mm]: 48x48
Pakiranje: 1 kom


SKLOPKA GREBENASTA 12A ZVIJEZDA-TROKUT 0-Y-D 4G10-31-U 611508
Sklopka grebenasta, motorna, zvijezda trokut, sa sklopnikom
Proizvođač: LOVATO KONČAR
Tip: 4G
Kataloški broj: 611508
Nazivna termička struja Ith [A]: 12 A
Nazivni izolacijski napon Ui [V]: 690 V
Shema spoja: 31
Opis izvedbe: 0-Y-D
Broj elemenata: 4
Oblik ugradnje: ugradna
Standard: IEC 60947, IEC 204, VDE 0660, VDE 0630
Dimenzije kućišta [mm]: 48x48
Pakiranje: 1 kom


SKLOPKA GREBENASTA 20A 3P 1-0-2 GN20-53-U B85053
Sklopka grebenasta, preklopka s "0" položajem
Proizvođač: LOVATO KONČAR
Tip: GN
Kataloški broj: B85053
Nazivna termička struja Ith [A]: 20 A
Nazivni izolacijski napon Ui [V]: 690 V
Shema spoja: 53
Opis izvedbe: 1-0-2
Broj polova: 3
Broj elemenata: 3
Oblik ugradnje: ugradna
Standard: IEC 60947-1, 3, DIN EN 61058, UL 508, C22.2 No.14
Dimenzije kućišta [mm]: 48x48
Pakiranje: 1 kom

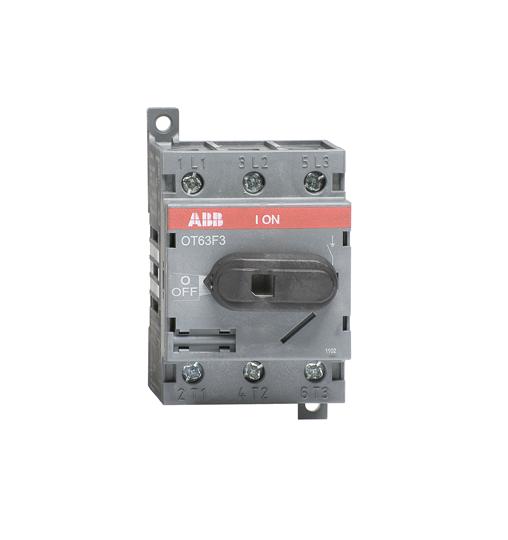

SKLOPKA RASTAVNA 3P OT63F3 1SCA105332R1001
Proizvođač: ABB
Tip: OT63F3
Kataloški broj: 1SCA105332R1001
Broj glavnih polova NO: 3
Nazivna struja polova In [A]: 63 A
Nazivni napon polova AC-3 Un [V]: 415 V
Nazivna snaga AC-3 P [kW]: 22 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 1.35 - 35 mm2, 2 Nm
Montaža na letvu: EN 60715 (EN 50022)
Standardi: IEC 60947-3
Dimenzije ŠxVxD [mm]: 52.5x91.5x72.5
Masa: 250 g
Pakiranje: 1


SKLOPKA GREBENASTA 20A 3P 1-0-2 S POVR. GN20-203-U B85203
Sklopka grebenasta, s povratom u "0" položaj
Proizvođač: LOVATO KONČAR
Tip: GN
Kataloški broj: B85203
Nazivna termička struja Ith [A]: 20 A
Nazivni izolacijski napon Ui [V]: 690 V
Shema spoja: 203
Opis izvedbe: 1-0-2
Broj polova: 3
Broj elemenata: 3
Oblik ugradnje: ugradna
Standard: IEC 60947-1, 3, DIN EN 61058, UL 508, C22.2 No.14
Dimenzije kućišta [mm]: 48x48
Pakiranje: 1 kom

SKLOPKA GREBENASTA 10A 3P 0-1 PREDNJA UGRADNJA K10C003ACH
Proizvođač: Schneider Electric
Tip: Harmony K - K10
Kataloški broj: K10C003ACH
Nazivna termička struja Ith [A]: 10
Nazivni izolacijski napon Ui [V]: 440
Opis izvedbe: 0-1
Kut zakreta [°]: 60
Broj polova: 3
Prihvat vodiča: vijčani priključak do 1,5 mm²
Temperaturno područje primjene [°C]: od -20 °C do +55 °C
Oblik ugradnje: ugradnja na vrata u otvor Ø 16 mm ili Ø 22 mm
Stupanj zaštite: IP20 (osnovno), IP65 ( zaštita samo s prednje strane nakon ugradnje na panel/vrata)
Klasa zaštite: II
Standard: EN/IEC 60947-3, EN/IEC 60947-5-1, CENELEC EN 50013
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Dimenzije kućišta ŠxVxD [mm]: 30x30x88
Masa [g]: 45
Pakiranje: 1 kom
Tehničke specifikacije: SKLOPKA GREBENASTA 10A 3P 0-1 PREDNJA UGRADNJA K10C003ACH
Katalog: Harmony K grebenaste sklopke
Video: Harmony K grenebaste sklopke
prikaži više...


SKLOPKA GREBENASTA 20A MOTORNA REVERZIBILNA GN20-11-U B85011
Sklopka grebenasta, motorna reverzibilna
Proizvođač: LOVATO KONČAR
Tip: GN
Kataloški broj: B85011
Nazivna termička struja Ith [A]: 20 A
Nazivni izolacijski napon Ui [V]: 690 V
Shema spoja: 11
Opis izvedbe: 1-0-2
Broj polova: 3
Broj elemenata: 3
Oblik ugradnje: ugradna
Standard: IEC 60947-1, 3, DIN EN 61058, UL 508, C22.2 No.14
Dimenzije kućišta [mm]: 48x48
Pakiranje: 1 kom

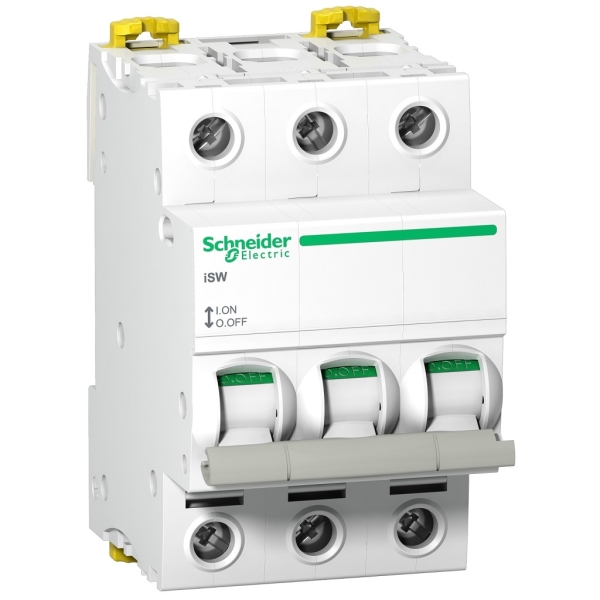

SKLOPKA MODULARNA 3P iSW 63A 415V AC A9S65363
Proizvođač: Schneider Electric
Tip: Acti9 iSW
Kataloški broj: A9S65363
Broj polova: 3
Nazivna struja Ie [A]: 63
Nazivni napon Ue [V] AC: 415
Nazivna frekvencija [Hz]: 50/60
Električka trajnost (broj ciklusa): 15000
Mehanička trajnost (broj ciklusa): 20000
Prihvat vodiča: vijčani priključak, do 35 mm² fleksibilni vodič s tuljkom, do 50 mm² kruti vodič
Montaža: DIN nosač/šina
Temperaturno područje primjene: -25 °C do +60 °C
Stupanj zaštite: IP20
Standard: IEC/EN 60947-3
Opis:
- Acti 9 iSW modularne rastavne sklopke namjenjene su za učinkovitu kontrolu i nadzor električnih sklopova industrijskih i poslovnih zgrada
- potpuno u skladu s cijelom linijom Acti9 i jednostavne za uporabu, te pružaju poboljšanu zaštitu
Dimenzije ŠxVxD [mm]: 54x85x73
Masa [kg]: 0,25
Pakiranje: 1 kom
Tehničke specifikacije: SKLOPKA MODULARNA 3P iSW 63A A9S65363
prikaži više...


SKLOPKA GREBENASTA 16A 3P 0-1-2-3 GN12-136-U B94136
Sklopka grebenasta, stepenasta s 3 položaja i "0" položajem
Proizvođač: LOVATO KONČAR
Tip: GN
Kataloški broj: B94136
Nazivna termička struja Ith [A]: 16 A
Nazivni izolacijski napon Ui [V]: 690 V
Shema spoja: 136
Opis izvedbe: 0-1-2-3
Broj polova: 3
Broj elemenata: 5
Oblik ugradnje: ugradna
Standard: IEC 60947-1, 3, DIN EN 61058, UL 508, C22.2 No.14
Dimenzije kućišta [mm]: 48x48
Pakiranje: 1 kom


SKLOPKA GREBENASTA AMPERMETARSKA GN12-97-U B94097
Sklopka grebenasta ampermetarska, 2 polna 3 struje (sa ili bez strujnih transformatora)
Proizvođač: LOVATO KONČAR
Tip: GN
Kataloški broj: B94097
Nazivna termička struja Ith [A]: 16 A
Nazivni izolacijski napon Ui [V]: 690 V
Shema spoja: 97
Opis izvedbe: 0-L1-L2-L3
Broj polova: 2
Broj elemenata: 6
Oblik ugradnje: ugradna
Standard: IEC 60947-1, 3, DIN EN 61058, UL 508, C22.2 No.14
Dimenzije kućišta [mm]: 48x48
Pakiranje: 1 kom


SKLOPKA GREBENASTA 20A 3P 0-1 GN20-10-U47 B78743
Sklopka grebenasta s kutom zakreta 60°. Brza ugradnja u Ø 22mm. Utična montaža kontaktnog bloka i prednjeg sklopa (odvajanje u položaju '0'). Olakšano ožičenje sklopke.
Proizvođač: LOVATO KONČAR
Tip: GN
Kataloški broj: B78743
Nazivna termička struja Ith [A]: 20 A
Nazivni izolacijski napon Ui [V]: 690 V
Shema spoja: 10
Opis izvedbe: 0-1
Broj polova: 3
Broj elemenata: 2
Oblik ugradnje: ugradna
Standard: IEC 60947-1, 3, DIN EN 61058, UL 508, C22.2 No.14
Dimenzije kućišta [mm]: 48x48
Pakiranje: 1 kom

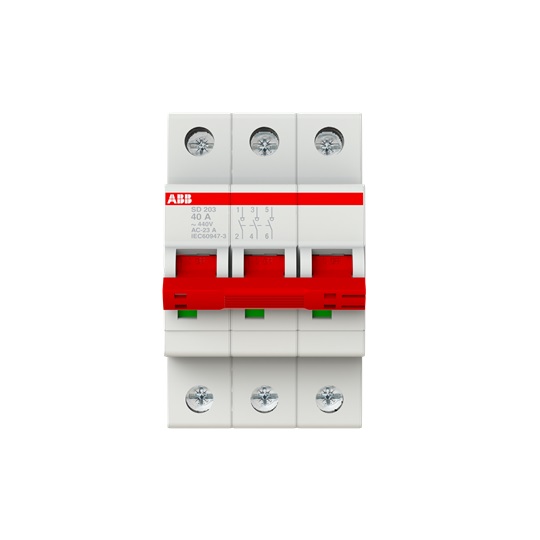

SKLOPKA MODULARNA 3P 40A 440V AC SD 203/40 2CDD283101R0040
Modularna sklopka (ON-OFF) 3P 40 A 440 V AC, za ugradnju na DIN šinu/nosač/letvu
Proizvođač: ABB
Tip: SD 203/40
Kataloški broj: 2CDD283101R0040
Broj polova: 3
Nazivna struja In [A]: 40
Nazivni napon U [V] AC: 440
Nazivna frekvencija f [Hz]: 50/60
Primjena:
- kod motorskih i drugih visokoinduktivnih opterećenja (prema AC-23A)
Prihvat vodiča: vijčani priključak max 25 mm2, 2,5 Nm
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 10000
Mehanička trajnost (op. c.): 20000
Temperaturno područje primjene [°C]: od -25 °C do +55 °C
Stupanj zaštite: IP20
Napomene:
- pribor za modularne sklopke iz serije SD 200 jednak je priboru za automatske prekidače S 200 (pa je npr. moguća i ugradnja isklopnog okidača)
Standard: IEC/EN 60947-3
Masa: 255 g
Pakiranje: 1 kom
Tehničke specifikacije: SKLOPKA MODULARNA 3P 40A SD 203/40 440V AC 2CDD283101R0040


SKLOPKA RASTAVNA 3P OT80F3 1SCA105798R1001
Proizvođač: ABB
Tip: OT80F3
Kataloški broj: 1SCA105798R1001
Broj glavnih polova NO: 3
Nazivna struja polova In [A]: 80 A
Nazivni napon polova AC-3 Un [V]: 415 V
Nazivna snaga AC-3 P [kW]: 37 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 1.35 - 35 mm2, 2 Nm
Montaža na letvu: EN 60715 (EN 50022)
Standardi: IEC 60947-3
Dimenzije ŠxVxD [mm]: 52.5x91.5x72.5
Masa: 250 g
Pakiranje: 1


SKLOPKA GREBENASTA 20A 3P 0-1-2-3 GN20-136-U B85136
Sklopka grebenasta, stepenasta s 3 položaja i "0" položajem
Proizvođač: LOVATO KONČAR
Tip: GN
Kataloški broj: B85136
Nazivna termička struja Ith [A]: 20 A
Nazivni izolacijski napon Ui [V]: 690 V
Shema spoja: 136
Opis izvedbe: 0-1-2-3
Broj polova: 3
Broj elemenata: 5
Oblik ugradnje: ugradna
Standard: IEC 60947-1, 3, DIN EN 61058, UL 508, C22.2 No.14
Dimenzije kućišta [mm]: 48x48
Pakiranje: 1 kom


SKLOPKA GREBENASTA 25A 3P 1-0-2 GN25-53-U B86053
Sklopka grebenasta, preklopka s "0" položajem
Proizvođač: LOVATO KONČAR
Tip: GN
Kataloški broj: B86053
Nazivna termička struja Ith [A]: 25 A
Nazivni izolacijski napon Ui [V]: 690 V
Shema spoja: 53
Opis izvedbe: 1-0-2
Broj polova: 3
Broj elemenata: 3
Oblik ugradnje: ugradna
Standard: IEC 60947-1, 3, DIN EN 61058, UL 508, C22.2 No.14
Dimenzije kućišta [mm]: 48x48
Pakiranje: 1 kom


SKLOPKA GREBENASTA 16A 3P 0-1-2-3-4 GN12-137-U B94137
Sklopka grebenasta, stepenasta s 4 položaja i "0" položajem
Proizvođač: LOVATO KONČAR
Tip: GN
Kataloški broj: B94137
Nazivna termička struja Ith [A]: 16 A
Nazivni izolacijski napon Ui [V]: 690 V
Shema spoja: 137
Opis izvedbe: 0-1-2-3-4
Broj polova: 3
Broj elemenata: 6
Oblik ugradnje: ugradna
Standard: IEC 60947-1, 3, DIN EN 61058, UL 508, C22.2 No.14
Dimenzije kućišta [mm]: 48x48
Pakiranje: 1 kom


SKLOPKA GREBENASTA 20A 3P 1-0-2 GN20-53-P B85653
Sklopka grebenasta, preklopka s "0" položajem
Proizvođač: LOVATO KONČAR
Tip: GN
Kataloški broj: B85653
Nazivna termička struja Ith [A]: 20 A
Nazivni izolacijski napon Ui [V]: 690 V
Shema spoja: 53
Opis izvedbe: 1-0-2
Broj polova: 3
Broj elemenata: 3
Oblik ugradnje: nadgradna
Standard: IEC 60947-1, 3, DIN EN 61058, UL 508, C22.2 No.14
Dimenzije kućišta ŠxVxD [mm]: 75x75x98,8
Pakiranje: 1 kom


SKLOPKA GREBENASTA 20A ZVIJEZDA-TROKUT 0-Y-D GN20-12-U B85012
Sklopka grebenasta, motorna sklopka, zvijezda trokut
Proizvođač: LOVATO KONČAR
Tip: GN
Kataloški broj: B85012
Nazivna termička struja Ith [A]: 20 A
Nazivni izolacijski napon Ui [V]: 690 V
Shema spoja: 12
Opis izvedbe: 0-Y-D
Broj elemenata: 4
Oblik ugradnje: ugradna
Standard: IEC 60947-1, 3, DIN EN 61058, UL 508, C22.2 No.14
Dimenzije kućišta [mm]: 48x48
Pakiranje: 1 kom

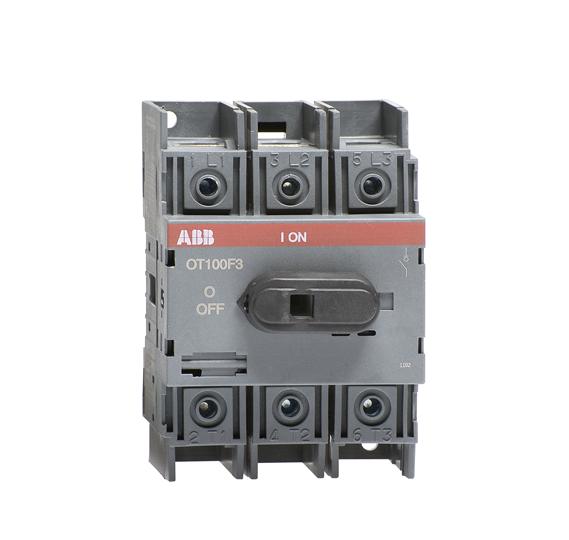

SKLOPKA RASTAVNA 3P OT100F3 1SCA105004R1001
Proizvođač: ABB
Tip: OT100F3
Kataloški broj: 1SCA105004R1001
Broj glavnih polova NO: 3
Nazivna struja polova In [A]: 100 A
Nazivni napon polova AC-3 Un [V]: 415 V
Nazivna snaga AC-3 P [kW]: 37 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 10 - 70 mm2, 6 Nm
Montaža na letvu: EN 60715 (EN 50022)
Standardi: IEC 60947-3
Dimenzije ŠxVxD [mm]: 100x70x74
Masa: 360 g
Pakiranje: 1
