STRUJNE ZAŠTITNE SKLOPKE (FID)

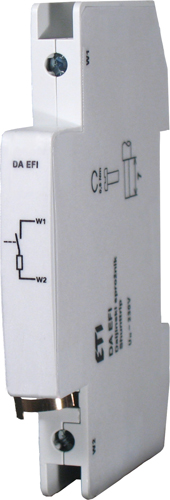

OKIDAČ DALJINSKI ZA EFI
Proizvođač: ETI
Tip: DA EFI
Funkcija: Daljinski okidač
Broj polova: 1
Nazivni napon Un [V]: 230 V AC
Primjena za: FID sklopka
Nazivna frekvencija: 50/60 Hz
Kataloški broj: 002069004
Priključna stezaljka: 1 – 2.5 mm2, max. 0.6 Nm
Ugradna širina: 9 mm
Montaža na letvu: EN 60715 (EN 50022)
Težina: 45 g
Pakiranje: 1/12
FID SKLOPKA 2P 25/0,03A TIP AC AFI2
Proizvođač: ISKRA
Tip: AFI2
Kataloški broj: 30.105.058
Broj polova: 2
Nazivna struja In [A]: 25
Nazivna diferencijalna struja: 30 mA
Nazivna kratkospojna moć: 6 kA
Nazivni napon Un [V]: 230 V AC
Nazivna frekvencija: 50 Hz
Prihvat vodiča: vijčani priključak max 35 mm², 2 Nm
Ugradna širina: 17,5 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): min 5000
Mehanička trajnost (op. c.): min 2000
Stupanj zaštite: IP20
Temperaturno područje primjene: od -25 °C do +40 °C
Napomene: RCD (FID) sklopka "tip AC" reagira samo kod pojave neželjene izmjenične (sinusne) struje
Standardi: IEC/EN 61008
Masa: 215 g
Pakiranje: 1 kom
FID SKLOPKA 2P 25/0,3A TIP AC AFI2
Proizvođač: ISKRA
Tip: AFI2
Kataloški broj: 30.105.059
Broj polova: 2
Nazivna struja In [A]: 25
Nazivna diferencijalna struja: 300 mA
Nazivna kratkospojna moć: 6 kA
Nazivni napon Un [V]: 230 V AC
Nazivna frekvencija: 50 Hz
Prihvat vodiča: vijčani priključak max 35 mm², 2 Nm
Ugradna širina: 17,5 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): min 5000
Mehanička trajnost (op. c.): min 2000
Stupanj zaštite: IP20
Temperaturno područje primjene: od -25 °C do +40 °C
Napomene: RCD (FID) sklopka "tip AC" reagira samo kod pojave neželjene izmjenične (sinusne) struje
Standardi: IEC/EN 61008
Masa: 215 g
Pakiranje: 1 kom
FID SKLOPKA 2P 40/0,03A TIP AC AFI2
Proizvođač: ISKRA
Tip: AFI2
Kataloški broj: 30.105.061
Broj polova: 2
Nazivna struja In [A]: 40
Nazivna diferencijalna struja: 30 mA
Nazivna kratkospojna moć: 6 kA
Nazivni napon Un [V]: 230 V AC
Nazivna frekvencija: 50 Hz
Prihvat vodiča: vijčani priključak max 35 mm², 2 Nm
Ugradna širina: 17,5 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): min 5000
Mehanička trajnost (op. c.): min 2000
Stupanj zaštite: IP20
Temperaturno područje primjene: od -25 °C do +40 °C
Napomene: RCD (FID) sklopka "tip AC" reagira samo kod pojave neželjene izmjenične (sinusne) struje
Standardi: IEC/EN 61008
Masa: 215 g
Pakiranje: 1 kom
FID SKLOPKA 2P 40/0,3A TIP AC AFI2
Proizvođač: ISKRA
Tip: AFI2
Kataloški broj: 30.105.062
Broj polova: 2
Nazivna struja In [A]: 40
Nazivna diferencijalna struja: 300 mA
Nazivna kratkospojna moć: 6 kA
Nazivni napon Un [V]: 230 V AC
Nazivna frekvencija: 50 Hz
Prihvat vodiča: vijčani priključak max 35 mm², 2 Nm
Ugradna širina: 17,5 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): min 5000
Mehanička trajnost (op. c.): min 2000
Stupanj zaštite: IP20
Temperaturno područje primjene: od -25 °C do +40 °C
Napomene: RCD (FID) sklopka "tip AC" reagira samo kod pojave neželjene izmjenične (sinusne) struje
Standardi: IEC/EN 61008
Masa: 215 g
Pakiranje: 1 kom
OKIDAČ DALJINSKI ZA FID 110-415V AC GWD6015
Proizvođač: GEWISS
Tip: 90 IDP
Funkcija: Daljinski okidač
Broj polova: 1
Nazivni napon Un [V]: 110-125 DC, 110-415 AC
Primjena za: FID sklopka
Nazivna frekvencija: 50/60 Hz
Kataloški broj: GWD6015
Priključna stezaljka: 1 – 2.5 mm2, max. 0.6 Nm
Ugradna širina: 18 mm
Težina: 135 g
Pakiranje: 1/8
FID SKLOPKA 2P 25/0,3A TIP A EFI-P2
Proizvođač: ETI
Tip: EFI-P2
Kataloški broj: 002061131
Broj polova: 2
Nazivna struja In [A]: 25
Nazivna diferencijalna struja [mA]: 300
Nazivna kratkospojna moć [kA]: 10
Nazivni napon Un [V] AC: 240
Nazivna frekvencija f [Hz]: 50/60
Prihvat vodiča: vijčani priključak max 25 mm2
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715
Stupanj zaštite: IP20
Temperaturno područje primjene: od -25 °C do +55 °C
Napomene: RCD (FID) sklopka "tip A" osim što reagira na sinusne struje (isto kao i tip AC) reagira i na pojavu pulsirajućih istosmjernih struja greške koje nastupaju iznenada ili polaganim rastom. Odnosno, isklapa sinusne struje, ali reagira i ako izmjenična struja sadrži istosmjerne komponente (pojave ne-sinusnog signala). Prema tome ako kod "tipa A" ako dođe do pojave nekakve istosmjerne komponente, relej to treba prepoznati i odreagirati.
Standardi: IEC/EN 61008
Masa [g]: 164
Pakiranje: 1/54 kom
Katalog/tehničke specifikacije: https://www.eti.hr/proizvodi-i-usluge-hr/asti/efi-zastitna-sklopka-za-diferencijlnu-struju/002061111-zastitna-sklopka-na-dif-struju-efi-25-0-03ma-a-1-n-10ka-instantaneous#accessories
prikaži više...
FID SKLOPKA 2P 16/0,3A TIP A EFI-P2
Proizvođač: ETI
Tip: EFI-P2
Kataloški broj: 002061130
Broj polova: 2
Nazivna struja In [A]: 16
Nazivna diferencijalna struja [mA]: 300
Nazivna kratkospojna moć [kA]: 10
Nazivni napon Un [V] AC: 240
Nazivna frekvencija f [Hz]: 50/60
Prihvat vodiča: vijčani priključak max 25 mm2
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715
Stupanj zaštite: IP20
Temperaturno područje primjene: od -25 °C do +55 °C
Napomene: RCD (FID) sklopka "tip A" osim što reagira na sinusne struje (isto kao i tip AC) reagira i na pojavu pulsirajućih istosmjernih struja greške koje nastupaju iznenada ili polaganim rastom. Odnosno, isklapa sinusne struje, ali reagira i ako izmjenična struja sadrži istosmjerne komponente (pojave ne-sinusnog signala). Prema tome ako kod "tipa A" ako dođe do pojave nekakve istosmjerne komponente, relej to treba prepoznati i odreagirati.
Standardi: IEC/EN 61008
Masa [g]: 164
Pakiranje: 1/54 kom
Katalog/tehničke specifikacije: https://www.eti.hr/proizvodi-i-usluge-hr/asti/efi-zastitna-sklopka-za-diferencijlnu-struju/002061130-zastitna-sklopka-na-dif-struju-efi-16-0-3ma-a-1-n-10ka-instantaneous
prikaži više...
FID SKLOPKA 4P 25/0,03A TIP AC AFI4
Proizvođač: ISKRA
Tip: AFI4
Kataloški broj: 30.105.067
Broj polova: 4
Nazivna struja In [A]: 25
Nazivna diferencijalna struja: 30 mA
Nazivna kratkospojna moć: 6 kA
Nazivni napon Un [V]: 400 V AC
Nazivna frekvencija: 50 Hz
Prihvat vodiča: vijčani priključak max 35 mm², 2 Nm
Ugradna širina: 17,5 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): min 5000
Mehanička trajnost (op. c.): min 2000
Stupanj zaštite: IP20
Temperaturno područje primjene: od -25 °C do +40 °C
Napomene: RCD (FID) sklopka "tip AC" reagira samo kod pojave neželjene izmjenične (sinusne) struje
Standardi: IEC/EN 61008
Masa: 360 g
Pakiranje: 1 kom
FID SKLOPKA 4P 25/0,3A TIP AC AFI4
Proizvođač: ISKRA
Tip: AFI4
Kataloški broj: 30.105.068
Broj polova: 4
Nazivna struja In [A]: 25
Nazivna diferencijalna struja: 300 mA
Nazivna kratkospojna moć: 6 kA
Nazivni napon Un [V]: 400 V AC
Nazivna frekvencija: 50 Hz
Prihvat vodiča: vijčani priključak max 35 mm², 2 Nm
Ugradna širina: 17,5 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): min 5000
Mehanička trajnost (op. c.): min 2000
Stupanj zaštite: IP20
Temperaturno područje primjene: od -25 °C do +40 °C
Napomene: RCD (FID) sklopka "tip AC" reagira samo kod pojave neželjene izmjenične (sinusne) struje
Standardi: IEC/EN 61008
Masa: 360 g
Pakiranje: 1 kom
FID SKLOPKA 2P 25/0,3A 2M GWD4004
Proizvođač: GEWISS
Tip: 90 RCD AC
Broj polova: 2
Nazivna struja In [A]: 25 A
Nazivna diferencijalna struja: 300 mA
Nazivna kratkospojna moć: 10 kA
Nazivni napon Un [V]: 230 V AC
Nazivna frekvencija: 50/60 Hz
Kataloški broj: GWD4004
Priključna stezaljka: 1x35; 2x16; 1x16+2x10mm2 3 Nm
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost (op. c.): 10.000
Mehanička trajnost (op. c.): 20.000
Standardi: IEC/EN 61008-1, IEC/EN 61008-2-1
Težina: 240 g
Pakiranje: 1/6
FID SKLOPKA 2P 40/0,3A TIP A EFI-P2
Proizvođač: ETI
Tip: EFI-P2
Kataloški broj: 002061132
Broj polova: 2
Nazivna struja In [A]: 40
Nazivna diferencijalna struja [mA]: 300
Nazivna kratkospojna moć [kA]: 10
Nazivni napon Un [V] AC: 240
Nazivna frekvencija f [Hz]: 50/60
Prihvat vodiča: vijčani priključak max 25 mm2
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715
Stupanj zaštite: IP20
Temperaturno područje primjene: od -25 °C do +55 °C
Napomene: RCD (FID) sklopka "tip A" osim što reagira na sinusne struje (isto kao i tip AC) reagira i na pojavu pulsirajućih istosmjernih struja greške koje nastupaju iznenada ili polaganim rastom. Odnosno, isklapa sinusne struje, ali reagira i ako izmjenična struja sadrži istosmjerne komponente (pojave ne-sinusnog signala). Prema tome ako kod "tipa A" ako dođe do pojave nekakve istosmjerne komponente, relej to treba prepoznati i odreagirati.
Standardi: IEC/EN 61008
Masa [g]: 164
Pakiranje: 1/54 kom
Katalog/tehničke specifikacije: https://www.eti.hr/proizvodi-i-usluge-hr/asti/efi-zastitna-sklopka-za-diferencijlnu-struju/002061132-zastitna-sklopka-na-dif-struju-efi-40-0-3ma-a-1-n-10ka-instantaneous
prikaži više...
FID SKLOPKA 4P 40/0,03A TIP AC AFI4
Proizvođač: ISKRA
Tip: AFI4
Kataloški broj: 30.105.070
Broj polova: 4
Nazivna struja In [A]: 40
Nazivna diferencijalna struja: 30 mA
Nazivna kratkospojna moć: 6 kA
Nazivni napon Un [V]: 400 V AC
Nazivna frekvencija: 50 Hz
Prihvat vodiča: vijčani priključak max 35 mm², 2 Nm
Ugradna širina: 17,5 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): min 5000
Mehanička trajnost (op. c.): min 2000
Stupanj zaštite: IP20
Temperaturno područje primjene: od -25 °C do +40 °C
Napomene: RCD (FID) sklopka "tip AC" reagira samo kod pojave neželjene izmjenične (sinusne) struje
Standardi: IEC/EN 61008
Masa: 360 g
Pakiranje: 1 kom
FID SKLOPKA 4P 40/0,3A TIP AC AFI4
Proizvođač: ISKRA
Tip: AFI4
Kataloški broj: 30.105.071
Broj polova: 4
Nazivna struja In [A]: 40
Nazivna diferencijalna struja: 300 mA
Nazivna kratkospojna moć: 6 kA
Nazivni napon Un [V]: 400 V AC
Nazivna frekvencija: 50 Hz
Prihvat vodiča: vijčani priključak max 35 mm², 2 Nm
Ugradna širina: 17,5 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): min 5000
Mehanička trajnost (op. c.): min 2000
Stupanj zaštite: IP20
Temperaturno područje primjene: od -25 °C do +40 °C
Napomene: RCD (FID) sklopka "tip AC" reagira samo kod pojave neželjene izmjenične (sinusne) struje
Standardi: IEC/EN 61008
Masa: 360 g
Pakiranje: 1 kom
FID SKLOPKA 2P 25/0,03A TIP A EFI-P2
Proizvođač: ETI
Tip: EFI-P2
Kataloški broj: 002061111
Broj polova: 2
Nazivna struja In [A]: 25
Nazivna diferencijalna struja [mA]: 30
Nazivna kratkospojna moć [kA]: 10
Nazivni napon Un [V] AC: 240
Nazivna frekvencija f [Hz]: 50/60
Prihvat vodiča: vijčani priključak max 25 mm2
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715
Stupanj zaštite: IP20
Temperaturno područje primjene: od -25 °C do +55 °C
Napomene: RCD (FID) sklopka "tip A" osim što reagira na sinusne struje (isto kao i tip AC) reagira i na pojavu pulsirajućih istosmjernih struja greške koje nastupaju iznenada ili polaganim rastom. Odnosno, isklapa sinusne struje, ali reagira i ako izmjenična struja sadrži istosmjerne komponente (pojave ne-sinusnog signala). Prema tome ako kod "tipa A" ako dođe do pojave nekakve istosmjerne komponente, relej to treba prepoznati i odreagirati.
Standardi: IEC/EN 61008
Masa [g]: 164
Pakiranje: 1/54 kom
Katalog/tehničke specifikacije: https://www.eti.hr/proizvodi-i-usluge-hr/asti/efi-zastitna-sklopka-za-diferencijlnu-struju/002061111-zastitna-sklopka-na-dif-struju-efi-25-0-03ma-a-1-n-10ka-instantaneous#accessories
prikaži više...
FID SKLOPKA 2P 40/0,3A 2M GWD4024
Proizvođač: GEWISS
Tip: 90 RCD AC
Broj polova: 2
Nazivna struja In [A]: 40 A
Nazivna diferencijalna struja: 300 mA
Nazivna kratkospojna moć: 10 kA
Nazivni napon Un [V]: 230 V AC
Nazivna frekvencija: 50/60 Hz
Kataloški broj: GWD4024
Priključna stezaljka: 1x35; 2x16; 1x16+2x10mm2 3 Nm
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost (op. c.): 10.000
Mehanička trajnost (op. c.): 20.000
Standardi: IEC/EN 61008-1, IEC/EN 61008-2-1
Težina: 240 g
Pakiranje: 1/6
FID SKLOPKA 2P 25/0,03A 2M GWD4002
Proizvođač: GEWISS
Tip: 90 RCD AC
Broj polova: 2
Nazivna struja In [A]: 25 A
Nazivna diferencijalna struja: 30 mA
Nazivna kratkospojna moć: 10 kA
Nazivni napon Un [V]: 230 V AC
Nazivna frekvencija: 50/60 Hz
Kataloški broj: GWD4002
Priključna stezaljka: 1x35; 2x16; 1x16+2x10mm2 3 Nm
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost (op. c.): 10.000
Mehanička trajnost (op. c.): 20.000
Standardi: IEC/EN 61008-1, IEC/EN 61008-2-1
Težina: 240 g
Pakiranje: 1/6
FID SKLOPKA 2P 40/0,03A 2M GWD4022
Proizvođač: GEWISS
Tip: 90 RCD AC
Broj polova: 2
Nazivna struja In [A]: 40 A
Nazivna diferencijalna struja: 30 mA
Nazivna kratkospojna moć: 10 kA
Nazivni napon Un [V]: 230 V AC
Nazivna frekvencija: 50/60 Hz
Kataloški broj: GWD4022
Priključna stezaljka: 1x35; 2x16; 1x16+2x10mm2 3 Nm
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost (op. c.): 10.000
Mehanička trajnost (op. c.): 20.000
Standardi: IEC/EN 61008-1, IEC/EN 61008-2-1
Težina: 240 g
Pakiranje: 1/6
FID SKLOPKA 2P 40/0,03A TIP A EFI-P2
Proizvođač: ETI
Tip: EFI-P2
Kataloški broj: 002061112
Broj polova: 2
Nazivna struja In [A]: 40
Nazivna diferencijalna struja [mA]: 30
Nazivna kratkospojna moć [kA]: 10
Nazivni napon Un [V] AC: 240
Nazivna frekvencija f [Hz]: 50/60
Prihvat vodiča: vijčani priključak max 25 mm2
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715
Stupanj zaštite: IP20
Temperaturno područje primjene: od -25 °C do +55 °C
Napomene: RCD (FID) sklopka "tip A" osim što reagira na sinusne struje (isto kao i tip AC) reagira i na pojavu pulsirajućih istosmjernih struja greške koje nastupaju iznenada ili polaganim rastom. Odnosno, isklapa sinusne struje, ali reagira i ako izmjenična struja sadrži istosmjerne komponente (pojave ne-sinusnog signala). Prema tome ako kod "tipa A" ako dođe do pojave nekakve istosmjerne komponente, relej to treba prepoznati i odreagirati.
Standardi: IEC/EN 61008
Masa [g]: 164
Pakiranje: 1/54 kom
Katalog/tehničke specifikacije: https://www.eti.hr/proizvodi-i-usluge-hr/asti/efi-zastitna-sklopka-za-diferencijlnu-struju/002061112-zastitna-sklopka-na-dif-struju-efi-40-0-03ma-a-1-n-10ka-instantaneous
prikaži više...
FID SKLOPKA 2P 25/0,03A FH202AC-25/0,03 2CSF202002R1250
Proizvođač: ABB
Tip: FH202 AC
Broj polova: 2
Nazivna struja In [A]: 25 A
Nazivna diferencijalna struja: 30 mA
Nazivna kratkospojna moć: 6 kA
Nazivni napon Un [V]: 230 V AC
Nazivna frekvencija: 50/60 Hz
Kataloški broj: 2CSF202002R1250
Priključna stezaljka: 1 – 25 mm2, max. 3 Nm
Ugradna širina: 17.5 mm/pol
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost (op. c.): 2.000
Mehanička trajnost (op. c.): 4.000
Standardi: IEC/EN 61008
Težina: 200 g
Pakiranje: 1
FID SKLOPKA 4P 63/0,03A TIP AC AFI4
Proizvođač: ISKRA
Tip: AFI4
Kataloški broj: 30.105.073
Broj polova: 4
Nazivna struja In [A]: 63
Nazivna diferencijalna struja: 30 mA
Nazivna kratkospojna moć: 6 kA
Nazivni napon Un [V]: 400 V AC
Nazivna frekvencija: 50 Hz
Prihvat vodiča: vijčani priključak max 35 mm², 2 Nm
Ugradna širina: 17,5 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): min 5000
Mehanička trajnost (op. c.): min 2000
Stupanj zaštite: IP20
Temperaturno područje primjene: od -25 °C do +40 °C
Napomene: RCD (FID) sklopka "tip AC" reagira samo kod pojave neželjene izmjenične (sinusne) struje
Standardi: IEC/EN 61008
Masa: 360 g
Pakiranje: 1 kom
FID SKLOPKA 4P 63/0,3A TIP AC AFI4
Proizvođač: ISKRA
Tip: AFI4
Kataloški broj: 30.105.074
Broj polova: 4
Nazivna struja In [A]: 63
Nazivna diferencijalna struja: 300 mA
Nazivna kratkospojna moć: 6 kA
Nazivni napon Un [V]: 400 V AC
Nazivna frekvencija: 50 Hz
Prihvat vodiča: vijčani priključak max 35 mm², 2 Nm
Ugradna širina: 17,5 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): min 5000
Mehanička trajnost (op. c.): min 2000
Stupanj zaštite: IP20
Temperaturno područje primjene: od -25 °C do +40 °C
Napomene: RCD (FID) sklopka "tip AC" reagira samo kod pojave neželjene izmjenične (sinusne) struje
Standardi: IEC/EN 61008
Masa: 360 g
Pakiranje: 1 kom
FID SKLOPKA 2P 40/0,03A FH202AC-40/0,03 2CSF202002R1400
Proizvođač: ABB
Tip: FH202 AC
Broj polova: 2
Nazivna struja In [A]: 40 A
Nazivna diferencijalna struja: 30 mA
Nazivna kratkospojna moć: 6 kA
Nazivni napon Un [V]: 230 V AC
Nazivna frekvencija: 50/60 Hz
Kataloški broj: 2CSF202002R1400
Priključna stezaljka: 1 – 25 mm2, max. 3 Nm
Ugradna širina: 17.5 mm/pol
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost (op. c.): 2.000
Mehanička trajnost (op. c.): 4.000
Standardi: IEC/EN 61008
Težina: 200 g
Pakiranje: 1
FID SKLOPKA 4P 40/0,3A TIP A EFI-P4
Proizvođač: ETI
Tip: EFI-P4
Kataloški broj: 002061532
Broj polova: 4
Nazivna struja In [A]: 40
Nazivna diferencijalna struja [mA]: 300
Nazivna kratkospojna moć [kA]: 10
Nazivni napon Un [V] AC: 415
Nazivna frekvencija f [Hz]: 50/60
Prihvat vodiča: vijčani priključak max 25 mm2
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715
Stupanj zaštite: IP20
Temperaturno područje primjene: od -25 °C do +55 °C
Napomene: RCD (FID) sklopka "tip A" osim što reagira na sinusne struje (isto kao i tip AC) reagira i na pojavu pulsirajućih istosmjernih struja greške koje nastupaju iznenada ili polaganim rastom. Odnosno, isklapa sinusne struje, ali reagira i ako izmjenična struja sadrži istosmjerne komponente (pojave ne-sinusnog signala). Prema tome ako kod "tipa A" ako dođe do pojave nekakve istosmjerne komponente, relej to treba prepoznati i odreagirati.
Standardi: IEC/EN 61008
Masa [g]: 273
Pakiranje: 1/27 kom
Katalog/tehničke specifikacije: https://www.eti.hr/proizvodi-i-usluge-hr/asti/efi-zastitna-sklopka-za-diferencijlnu-struju/002061532-zastitna-sklopka-na-dif-struju-efi-40-0-3ma-a-3-n-10ka-instantaneous
FID SKLOPKA 2P 25/0,3A TIP A NFI2
Proizvođač: ISKRA
Tip: NFI2
Kataloški broj: 30.104.266
Broj polova: 2
Nazivna struja In [A]: 25
Nazivna diferencijalna struja: 300 mA
Nazivna kratkospojna moć: 10 kA
Nazivni napon Un [V]: 230 V AC
Nazivna frekvencija: 50 Hz
Prihvat vodiča: vijčani priključak max 35 mm2, 2 Nm
Ugradna širina: 17,5 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): min 5000
Mehanička trajnost (op. c.): min 2000
Stupanj zaštite: IP20
Temperaturno područje primjene: od -25 °C do +40 °C
Napomene: RCD (FID) sklopka "tip A" osim što reagira na sinusne struje (isto kao i tip AC) reagira i na pojavu pulsirajućih istosmjernih struja greške koje nastupaju iznenada ili polaganim rastom. Odnosno, isklapa sinusne struje, ali reagira i ako izmjenična struja sadrži istosmjerne komponente (pojave ne-sinusnog signala). Prema tome ako kod "tipa A" ako dođe do pojave nekakve istosmjerne komponente, relej to treba prepoznati i odreagirati..
Standardi: IEC/EN 61008
Masa: 184 g
Pakiranje: 1 kom
FID SKLOPKA 2P 40/0,3A TIP A NFI2
Proizvođač: ISKRA
Tip: NFI2
Kataloški broj: 30.104.269
Broj polova: 2
Nazivna struja In [A]: 40
Nazivna diferencijalna struja: 300 mA
Nazivna kratkospojna moć: 10 kA
Nazivni napon Un [V]: 230 V AC
Nazivna frekvencija: 50 Hz
Prihvat vodiča: vijčani priključak max 35 mm2, 2 Nm
Ugradna širina: 17,5 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): min 5000
Mehanička trajnost (op. c.): min 2000
Stupanj zaštite: IP20
Temperaturno područje primjene: od -25 °C do +40 °C
Napomene: RCD (FID) sklopka "tip A" osim što reagira na sinusne struje (isto kao i tip AC) reagira i na pojavu pulsirajućih istosmjernih struja greške koje nastupaju iznenada ili polaganim rastom. Odnosno, isklapa sinusne struje, ali reagira i ako izmjenična struja sadrži istosmjerne komponente (pojave ne-sinusnog signala). Prema tome ako kod "tipa A" ako dođe do pojave nekakve istosmjerne komponente, relej to treba prepoznati i odreagirati.
Standardi: IEC/EN 61008
Masa: 184 g
Pakiranje: 1 kom

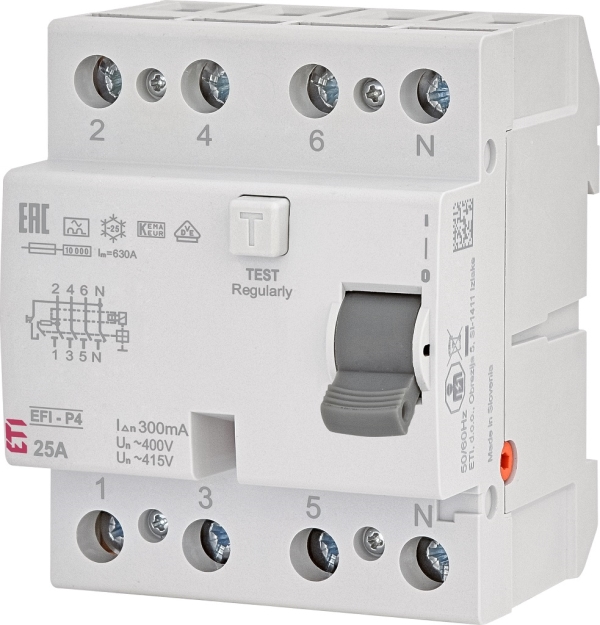

FID SKLOPKA 4P 25/0,3A TIP A EFI-P4
Proizvođač: ETI
Tip: EFI-P4
Kataloški broj: 002061531
Broj polova: 4
Nazivna struja In [A]: 25
Nazivna diferencijalna struja [mA]: 300
Nazivna kratkospojna moć [kA]: 10
Nazivni napon Un [V] AC: 415
Nazivna frekvencija f [Hz]: 50/60
Prihvat vodiča: vijčani priključak max 25 mm2
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715
Stupanj zaštite: IP20
Temperaturno područje primjene: od -25 °C do +55 °C
Napomene: RCD (FID) sklopka "tip A" osim što reagira na sinusne struje (isto kao i tip AC) reagira i na pojavu pulsirajućih istosmjernih struja greške koje nastupaju iznenada ili polaganim rastom. Odnosno, isklapa sinusne struje, ali reagira i ako izmjenična struja sadrži istosmjerne komponente (pojave ne-sinusnog signala). Prema tome ako kod "tipa A" ako dođe do pojave nekakve istosmjerne komponente, relej to treba prepoznati i odreagirati.
Standardi: IEC/EN 61008
Masa [g]: 273
Pakiranje: 1/27 kom
Katalog/tehničke specifikacije: https://www.eti.hr/proizvodi-i-usluge-hr/asti/efi-zastitna-sklopka-za-diferencijlnu-struju/002061531-zastitna-sklopka-na-dif-struju-efi-25-0-3ma-a-3-n-10ka-instantaneous
prikaži više...
FID SKLOPKA 2P 25/0,03A TIP A NFI2
Proizvođač: ISKRA
Tip: NFI2
Kataloški broj: 30.104.239
Broj polova: 2
Nazivna struja In [A]: 25
Nazivna diferencijalna struja: 30 mA
Nazivna kratkospojna moć: 10 kA
Nazivni napon Un [V]: 230 V AC
Nazivna frekvencija: 50 Hz
Prihvat vodiča: vijčani priključak max 35 mm2, 2 Nm
Ugradna širina: 17,5 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): min 5000
Mehanička trajnost (op. c.): min 2000
Stupanj zaštite: IP20
Temperaturno područje primjene: od -25 °C do +40 °C
Napomene: RCD (FID) sklopka "tip A" osim što reagira na sinusne struje (isto kao i tip AC) reagira i na pojavu pulsirajućih istosmjernih struja greške koje nastupaju iznenada ili polaganim rastom. Odnosno, isklapa sinusne struje, ali reagira i ako izmjenična struja sadrži istosmjerne komponente (pojave ne-sinusnog signala). Prema tome ako kod "tipa A" ako dođe do pojave nekakve istosmjerne komponente, relej to treba prepoznati i odreagirati.
Standardi: IEC/EN 61008
Masa: 184 g
Pakiranje: 1 kom
FID SKLOPKA 2P 40/0,03A TIP A NFI2
Proizvođač: ISKRA
Tip: NFI2
Kataloški broj: 30.104.240
Broj polova: 2
Nazivna struja In [A]: 40
Nazivna diferencijalna struja: 30 mA
Nazivna kratkospojna moć: 10 kA
Nazivni napon Un [V]: 230 V AC
Nazivna frekvencija: 50 Hz
Prihvat vodiča: vijčani priključak max 35 mm2, 2 Nm
Ugradna širina: 17,5 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): min 5000
Mehanička trajnost (op. c.): min 2000
Stupanj zaštite: IP20
Temperaturno područje primjene: od -25 °C do +40 °C
Napomene: RCD (FID) sklopka "tip A" osim što reagira na sinusne struje (isto kao i tip AC) reagira i na pojavu pulsirajućih istosmjernih struja greške koje nastupaju iznenada ili polaganim rastom. Odnosno, isklapa sinusne struje, ali reagira i ako izmjenična struja sadrži istosmjerne komponente (pojave ne-sinusnog signala). Prema tome ako kod "tipa A" ako dođe do pojave nekakve istosmjerne komponente, relej to treba prepoznati i odreagirati.
Standardi: IEC/EN 61008
Masa: 184 g
Pakiranje: 1 kom

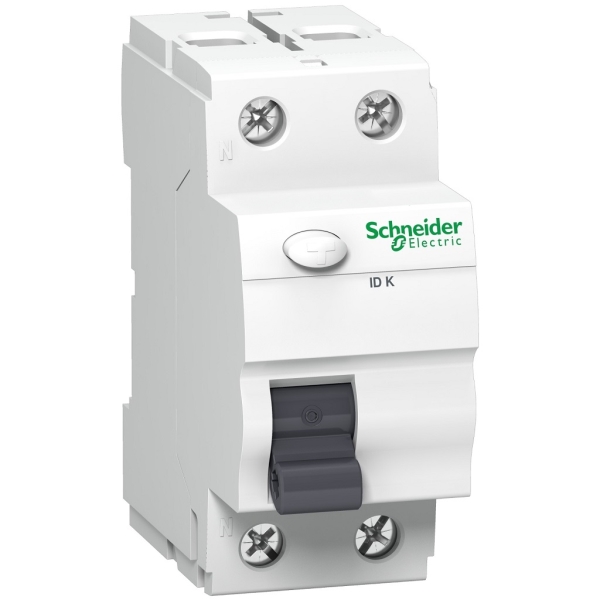

FID SKLOPKA 2P 25/0,03A 6kA TIP A IDK A9Z01225
Tip: IDK
Kataloški broj: A9Z01225
Broj polova: 2
Nazivna struja In [A]: 25
Nazivna diferencijalna struja [mA]: 30
Nazivna kratkospojna moć [kA]: 6
Nazivni napon Un [V] AC: 240
Nazivna frekvencija f [Hz]: 50/60
Prihvat vodiča: vijčani priključak (fleksibilni vodič max 25 mm², kruti vodič max 35 mm²), 3.5 Nm
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (br. ciklusa): 2000
Mehanička trajnost (br. ciklusa): 5000
Stupanj zaštite: IP20
Temperaturno područje primjene: od -25 °C do +40 °C
Napomene:
- RCD (FID) sklopka "tip A" osim što reagira na sinusne struje (isto kao i tip AC) reagira i na pojavu pulsirajućih istosmjernih struja greške koje nastupaju iznenada ili polaganim rastom. Odnosno, isklapa sinusne struje, ali reagira i ako izmjenična struja sadrži istosmjerne komponente (pojave ne-sinusnog signala). Prema tome ako kod "tipa A" ako dođe do pojave nekakve istosmjerne komponente, relej to treba prepoznati i odreagirati.
- pozicija nule se nalazi na lijevoj strani
Standardi: IEC/EN 61008-1
Masa [g]: 204
Pakiranje: 1 kom
Tehničke specifikacije: FID SKLOPKA 2P 25/0,03A TIP A IDK A9Z01225
prikaži više...
FID SKLOPKA 2P 25/0,3A FH202AC-25/0,3 2CSF202003R3250
Proizvođač: ABB
Tip: FH202 AC
Broj polova: 2
Nazivna struja In [A]: 25 A
Nazivna diferencijalna struja: 300 mA
Nazivna kratkospojna moć: 6 kA
Nazivni napon Un [V]: 230 V AC
Nazivna frekvencija: 50/60 Hz
Kataloški broj: 2CSF202003R3250
Priključna stezaljka: 1 – 25 mm2, max. 3 Nm
Ugradna širina: 17.5 mm/pol
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost (op. c.): 2.000
Mehanička trajnost (op. c.): 4.000
Standardi: IEC/EN 61008
Težina: 200 g
Pakiranje: 1
FID SKLOPKA 2P 40/0,03A 6kA TIP A IDK A9Z01240
Tip: IDK
Kataloški broj: A9Z01240
Broj polova: 2
Nazivna struja In [A]: 40
Nazivna diferencijalna struja [mA]: 30
Nazivna kratkospojna moć [kA]: 6
Nazivni napon Un [V] AC: 240
Nazivna frekvencija f [Hz]: 50/60
Prihvat vodiča: vijčani priključak (fleksibilni vodič max 25 mm², kruti vodič max 35 mm²), 3.5 Nm
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (br. ciklusa): 2000
Mehanička trajnost (br. ciklusa): 5000
Stupanj zaštite: IP20
Temperaturno područje primjene: od -25 °C do +40 °C
Napomene:
- RCD (FID) sklopka "tip A" osim što reagira na sinusne struje (isto kao i tip AC) reagira i na pojavu pulsirajućih istosmjernih struja greške koje nastupaju iznenada ili polaganim rastom. Odnosno, isklapa sinusne struje, ali reagira i ako izmjenična struja sadrži istosmjerne komponente (pojave ne-sinusnog signala). Prema tome ako kod "tipa A" ako dođe do pojave nekakve istosmjerne komponente, relej to treba prepoznati i odreagirati.
- pozicija nule se nalazi na lijevoj strani
Standardi: IEC/EN 61008-1
Masa [g]: 205
Pakiranje: 1 kom
Tehničke specifikacije: FID SKLOPKA 2P 40/0,03A TIP A IDK A9Z01240
prikaži više...
FID SKLOPKA 4P 40/0,03A TIP A EFI-P4
Proizvođač: ETI
Tip: EFI-P4
Kataloški broj: 002061512
Broj polova: 4
Nazivna struja In [A]: 40
Nazivna diferencijalna struja [mA]: 30
Nazivna kratkospojna moć [kA]: 10
Nazivni napon Un [V] AC: 415
Nazivna frekvencija f [Hz]: 50/60
Prihvat vodiča: vijčani priključak max 25 mm2
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715
Stupanj zaštite: IP20
Temperaturno područje primjene: od -25 °C do +55 °C
Napomene: RCD (FID) sklopka "tip A" osim što reagira na sinusne struje (isto kao i tip AC) reagira i na pojavu pulsirajućih istosmjernih struja greške koje nastupaju iznenada ili polaganim rastom. Odnosno, isklapa sinusne struje, ali reagira i ako izmjenična struja sadrži istosmjerne komponente (pojave ne-sinusnog signala). Prema tome ako kod "tipa A" ako dođe do pojave nekakve istosmjerne komponente, relej to treba prepoznati i odreagirati.
Standardi: IEC/EN 61008
Masa [g]: 273
Pakiranje: 1/27 kom
Katalog/tehničke specifikacije: https://www.eti.hr/proizvodi-i-usluge-hr/asti/efi-zastitna-sklopka-za-diferencijlnu-struju/002061512-zastitna-sklopka-na-dif-struju-efi-40-0-03ma-a-3-n-10ka-instantaneous
FID SKLOPKA 4P 25/0,03A TIP A EFI-P4
Proizvođač: ETI
Tip: EFI-P4
Kataloški broj: 002061511
Broj polova: 4
Nazivna struja In [A]: 25
Nazivna diferencijalna struja [mA]: 30
Nazivna kratkospojna moć [kA]: 10
Nazivni napon Un [V] AC: 415
Nazivna frekvencija f [Hz]: 50/60
Prihvat vodiča: vijčani priključak max 25 mm2
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715
Stupanj zaštite: IP20
Temperaturno područje primjene: od -25 °C do +55 °C
Napomene: RCD (FID) sklopka "tip A" osim što reagira na sinusne struje (isto kao i tip AC) reagira i na pojavu pulsirajućih istosmjernih struja greške koje nastupaju iznenada ili polaganim rastom. Odnosno, isklapa sinusne struje, ali reagira i ako izmjenična struja sadrži istosmjerne komponente (pojave ne-sinusnog signala). Prema tome ako kod "tipa A" ako dođe do pojave nekakve istosmjerne komponente, relej to treba prepoznati i odreagirati.
Standardi: IEC/EN 61008
Masa [g]: 273
Pakiranje: 1/27 kom
Katalog/tehničke specifikacije: https://www.eti.hr/proizvodi-i-usluge-hr/asti/efi-zastitna-sklopka-za-diferencijlnu-struju/002061511-zastitna-sklopka-na-dif-struju-efi-25-0-03ma-a-3-n-10ka-instantaneous
FID SKLOPKA 4P 25/0,3A TIP A NFI4
Proizvođač: ISKRA
Tip: NFI4
Kataloški broj: 30.104.298
Broj polova: 4
Nazivna struja In [A]: 25
Nazivna diferencijalna struja: 300 mA
Nazivna kratkospojna moć: 10 kA
Nazivni napon Un [V]: 400 V AC
Nazivna frekvencija: 50 Hz
Prihvat vodiča: vijčani priključak max 35 mm2, 2 Nm
Ugradna širina: 17,5 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): min 5000
Mehanička trajnost (op. c.): min 2000
Stupanj zaštite: IP20
Temperaturno područje primjene: od -25 °C do +40 °C
Napomene: RCD (FID) sklopka "tip A" osim što reagira na sinusne struje (isto kao i tip AC) reagira i na pojavu pulsirajućih istosmjernih struja greške koje nastupaju iznenada ili polaganim rastom. Odnosno, isklapa sinusne struje, ali reagira i ako izmjenična struja sadrži istosmjerne komponente (pojave ne-sinusnog signala). Prema tome ako kod "tipa A" ako dođe do pojave nekakve istosmjerne komponente, relej to treba prepoznati i odreagirati.
Standardi: IEC/EN 61008
Masa: 316 g
Pakiranje: 1 kom
FID SKLOPKA 4P 25/0,03A TIP A NFI4
Proizvođač: ISKRA
Tip: NFI4
Kataloški broj: 30.104.296
Broj polova: 4
Nazivna struja In [A]: 25
Nazivna diferencijalna struja: 30 mA
Nazivna kratkospojna moć: 10 kA
Nazivni napon Un [V]: 400 V AC
Nazivna frekvencija: 50 Hz
Prihvat vodiča: vijčani priključak max 35 mm2, 2 Nm
Ugradna širina: 17,5 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): min 5000
Mehanička trajnost (op. c.): min 2000
Stupanj zaštite: IP20
Temperaturno područje primjene: od -25 °C do +40 °C
Napomene: RCD (FID) sklopka "tip A" osim što reagira na sinusne struje (isto kao i tip AC) reagira i na pojavu pulsirajućih istosmjernih struja greške koje nastupaju iznenada ili polaganim rastom. Odnosno, isklapa sinusne struje, ali reagira i ako izmjenična struja sadrži istosmjerne komponente (pojave ne-sinusnog signala). Prema tome ako kod "tipa A" ako dođe do pojave nekakve istosmjerne komponente, relej to treba prepoznati i odreagirati.
Standardi: IEC/EN 61008
Masa: 316 g
Pakiranje: 1 kom
FID SKLOPKA 4P 40/0,3A TIP A NFI4
Proizvođač: ISKRA
Tip: NFI4
Kataloški broj: 30.104.302
Broj polova: 4
Nazivna struja In [A]: 40
Nazivna diferencijalna struja: 300 mA
Nazivna kratkospojna moć: 10 kA
Nazivni napon Un [V]: 400 V AC
Nazivna frekvencija: 50 Hz
Prihvat vodiča: vijčani priključak max 35 mm2, 2 Nm
Ugradna širina: 17,5 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): min 5000
Mehanička trajnost (op. c.): min 2000
Stupanj zaštite: IP20
Temperaturno područje primjene: od -25 °C do +40 °C
Napomene: RCD (FID) sklopka "tip A" osim što reagira na sinusne struje (isto kao i tip AC) reagira i na pojavu pulsirajućih istosmjernih struja greške koje nastupaju iznenada ili polaganim rastom. Odnosno, isklapa sinusne struje ali reagira i ako izmjenična struja sadrži istosmjerne komponente (pojave ne-sinusnog signala). Prema tome ako kod "tipa A" ako dođe do pojave nekakve istosmjerne komponente, relej to treba prepoznati i odreagirati.
Standardi: IEC/EN 61008
Masa: 316 g
Pakiranje: 1 kom
FID SKLOPKA 4P 40/0,03A TIP A NFI4
Proizvođač: ISKRA
Tip: NFI4
Kataloški broj: 30.104.300
Broj polova: 4
Nazivna struja In [A]: 40
Nazivna diferencijalna struja: 30 mA
Nazivna kratkospojna moć: 10 kA
Nazivni napon Un [V]: 400 V AC
Nazivna frekvencija: 50 Hz
Prihvat vodiča: vijčani priključak max 35 mm2, 2 Nm
Ugradna širina: 17,5 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): min 5000
Mehanička trajnost (op. c.): min 2000
Stupanj zaštite: IP20
Temperaturno područje primjene: od -25 °C do +40 °C
Napomene: RCD (FID) sklopka "tip A" osim što reagira na sinusne struje (isto kao i tip AC) reagira i na pojavu pulsirajućih istosmjernih struja greške koje nastupaju iznenada ili polaganim rastom. Odnosno, isklapa sinusne struje, ali reagira i ako izmjenična struja sadrži istosmjerne komponente (pojave ne-sinusnog signala). Prema tome ako kod "tipa A" ako dođe do pojave nekakve istosmjerne komponente, relej to treba prepoznati i odreagirati.
Standardi: IEC/EN 61008
Masa: 316 g
Pakiranje: 1 kom
FID SKLOPKA 2P 40/0,3A FH202AC-40/0,3 2CSF202003R3400
Proizvođač: ABB
Tip: FH202 AC
Broj polova: 2
Nazivna struja In [A]: 40 A
Nazivna diferencijalna struja: 300 mA
Nazivna kratkospojna moć: 6 kA
Nazivni napon Un [V]: 230 V AC
Nazivna frekvencija: 50/60 Hz
Kataloški broj: 2CSF202003R3400
Priključna stezaljka: 1 – 25 mm2, max. 3 Nm
Ugradna širina: 17.5 mm/pol
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost (op. c.): 2.000
Mehanička trajnost (op. c.): 4.000
Standardi: IEC/EN 61008
Težina: 200 g
Pakiranje: 1
SKLOPKA KZS C 16/0,03A 1P+N DS201 C16 AC30 2CSR255080R1164
Proizvođač: ABB
Tip: DS201 AC
Broj polova: 1P+N
Nazivna struja In [A]: 16 A
Nazivna diferencijalna struja: 30 mA
Nazivna kratkospojna moć: 6 kA
Nazivni napon Un [V]: 230/240 V AC
Nazivna frekvencija: 50/60 Hz
Kataloški broj: 2CSR255040R1164
Priključna stezaljka: 1x35; 2x16; 1x16+2x10mm2 2 Nm
Ugradna širina: 17.5 mm/pol
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost (op. c.): 10.000
Mehanička trajnost (op. c.): 20.000
Standardi: IEC/EN 61009-1, IEC/EN 61009-2-1
Težina: 239 g
Pakiranje: 1/5
FID SKLOPKA 4P 25/0,03A FH204AC-25/0,03 2CSF204002R1250
Proizvođač: ABB
Tip: FH204 AC
Broj polova: 4
Nazivna struja In [A]: 25 A
Nazivna diferencijalna struja: 30 mA
Nazivna kratkospojna moć: 6 kA
Nazivni napon Un [V]: 400 V AC
Nazivna frekvencija: 50/60 Hz
Kataloški broj: 2CSF204002R1250
Priključna stezaljka: 1 – 25 mm2, max. 3 Nm
Ugradna širina: 17.5 mm/pol
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost (op. c.): 2.000
Mehanička trajnost (op. c.): 4.000
Standardi: IEC/EN 61008
Težina: 360 g
Pakiranje: 1
FID SKLOPKA 4P 25/0,3A FH204AC-25/0,3 2CSF204003R3250
Proizvođač: ABB
Tip: FH204 AC
Broj polova: 4
Nazivna struja In [A]: 25 A
Nazivna diferencijalna struja: 300 mA
Nazivna kratkospojna moć: 6 kA
Nazivni napon Un [V]: 400 V AC
Nazivna frekvencija: 50/60 Hz
Kataloški broj: 2CSF204003R3250
Priključna stezaljka: 1 – 25 mm2, max. 3 Nm
Ugradna širina: 17.5 mm/pol
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost (op. c.): 2.000
Mehanička trajnost (op. c.): 4.000
Standardi: IEC/EN 61008
Težina: 360 g
Pakiranje: 1
FID SKLOPKA 4P 40/0,3A FH204AC-40/0,3 2CSF204003R3400
Proizvođač: ABB
Tip: FH204 AC
Broj polova: 4
Nazivna struja In [A]: 40 A
Nazivna diferencijalna struja: 300 mA
Nazivna kratkospojna moć: 6 kA
Nazivni napon Un [V]: 400 V AC
Nazivna frekvencija: 50/60 Hz
Kataloški broj: 2CSF204003R3400
Priključna stezaljka: 1 – 25 mm2, max. 3 Nm
Ugradna širina: 17.5 mm/pol
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost (op. c.): 2.000
Mehanička trajnost (op. c.): 4.000
Standardi: IEC/EN 61008
Težina: 360 g
Pakiranje: 1

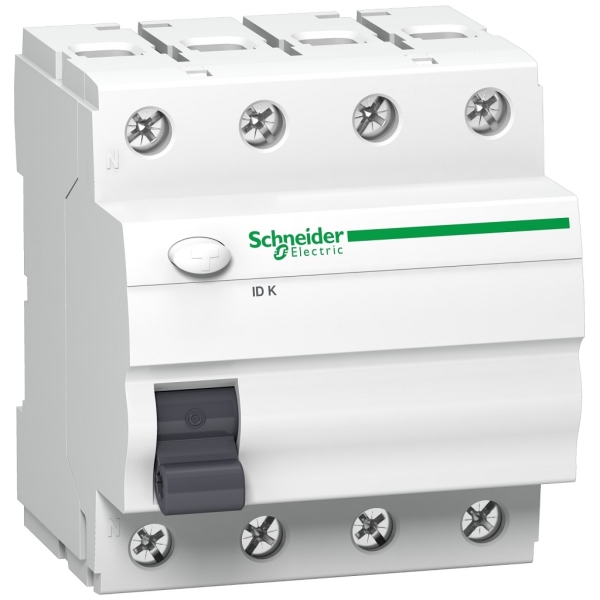

FID SKLOPKA 4P 40/0,3A 6kA TIP A IDK A9Z04440
Tip: IDK
Kataloški broj: A9Z01463
Broj polova: 4
Nazivna struja In [A]: 40
Nazivna diferencijalna struja [mA]: 300
Nazivna kratkospojna moć [kA]: 6
Nazivni napon Un [V] AC: 415
Nazivna frekvencija f [Hz]: 50/60
Prihvat vodiča: vijčani priključak (fleksibilni vodič max 25 mm², kruti vodič max 35 mm²), 3.5 Nm
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (br. ciklusa): 2000
Mehanička trajnost (br. ciklusa): 5000
Stupanj zaštite: IP20
Temperaturno područje primjene: od -25 °C do +40 °C
Napomene:
- RCD (FID) sklopka "tip A" osim što reagira na sinusne struje (isto kao i tip AC) reagira i na pojavu pulsirajućih istosmjernih struja greške koje nastupaju iznenada ili polaganim rastom. Odnosno, isklapa sinusne struje, ali reagira i ako izmjenična struja sadrži istosmjerne komponente (pojave ne-sinusnog signala). Prema tome ako kod "tipa A" ako dođe do pojave nekakve istosmjerne komponente, relej to treba prepoznati i odreagirati.
- pozicija nule se nalazi na lijevoj strani
Standardi: IEC/EN 61008-1
Masa [g]: 343
Pakiranje: 1 kom
Tehničke specifikacije: FID SKLOPKA 4P 40/0,3A TIP A IDK A9Z04440
prikaži više...
SKLOPKA KZS C 25/0,03A 1P+N DS201 C25 AC30 2CSR255080R1254
Proizvođač: ABB
Tip: DS201 AC
Broj polova: 1P+N
Nazivna struja In [A]: 25 A
Nazivna diferencijalna struja: 30 mA
Nazivna kratkospojna moć: 6 kA
Nazivni napon Un [V]: 230/240 V AC
Nazivna frekvencija: 50/60 Hz
Kataloški broj: 2CSR255040R1254
Priključna stezaljka: 1x35; 2x16; 1x16+2x10mm2 2 Nm
Ugradna širina: 17.5 mm/pol
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost (op. c.): 10.000
Mehanička trajnost (op. c.): 20.000
Standardi: IEC/EN 61009-1, IEC/EN 61009-2-1
Težina: 239 g
Pakiranje: 1/5
FID SKLOPKA 4P 40/0,3A 4M GWD4124
Proizvođač: GEWISS
Tip: 90 RCD AC
Broj polova: 4
Nazivna struja In [A]: 40 A
Nazivna diferencijalna struja: 300 mA
Nazivna kratkospojna moć: 10 kA
Nazivni napon Un [V]: 230/400 V AC
Nazivna frekvencija: 50/60 Hz
Kataloški broj: GWD4124
Priključna stezaljka: 1x35; 2x16; 1x16+2x10mm2 3 Nm
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost (op. c.): 10.000
Mehanička trajnost (op. c.): 20.000
Standardi: IEC/EN 61008-1, IEC/EN 61008-2-1
Težina: 480 g
Pakiranje: 1/3
FID SKLOPKA 4P 40/0,03A 4M GWD4122
Proizvođač: GEWISS
Tip: 90 RCD AC
Broj polova: 4
Nazivna struja In [A]: 40 A
Nazivna diferencijalna struja: 30 mA
Nazivna kratkospojna moć: 10 kA
Nazivni napon Un [V]: 230/400 V AC
Nazivna frekvencija: 50/60 Hz
Kataloški broj: GWD4122
Priključna stezaljka: 1x35; 2x16; 1x16+2x10mm2 3 Nm
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost (op. c.): 10.000
Mehanička trajnost (op. c.): 20.000
Standardi: IEC/EN 61008-1, IEC/EN 61008-2-1
Težina: 480 g
Pakiranje: 1/3

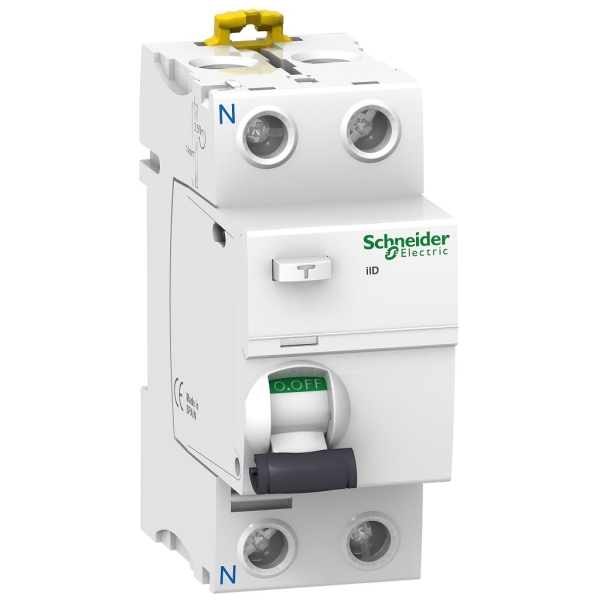

FID SKLOPKA 2P 25/0,3A 10kA TIP AC iID A9R44225
Tip: iID
Kataloški broj: A9R44225
Broj polova: 2
Nazivna struja In [A]: 25
Nazivna diferencijalna struja [mA]: 300
Nazivna kratkospojna moć [kA]: 10
Nazivni napon Un [V] AC: 240
Nazivna frekvencija f [Hz]: 50/60
Prihvat vodiča: vijčani priključak (fleksibilni vodič max 25 mm², kruti vodič max 35 mm²), 3.5 Nm
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (br. ciklusa): 15000
Mehanička trajnost (br. ciklusa): 20000
Stupanj zaštite: IP20
Temperaturno područje primjene: od -5 °C do +60 °C
Napomene:
- pozicija nule se nalazi na lijevoj strani
- plastični dijelovi bez halogenih elemenata
Standardi: IEC/EN 61008-1
Masa [g]: 204
Pakiranje: 1 kom
Tehničke specifikacije: FID SKLOPKA 2P 25/0,3A TIP AC iID A9R44225
prikaži više...
FID SKLOPKA 4P 40/0,03A FH204AC-40/0,03 2CSF204002R1400
Proizvođač: ABB
Tip: FH204 AC
Broj polova: 4
Nazivna struja In [A]: 40 A
Nazivna diferencijalna struja: 30 mA
Nazivna kratkospojna moć: 6 kA
Nazivni napon Un [V]: 400 V AC
Nazivna frekvencija: 50/60 Hz
Kataloški broj: 2CSF204002R1400
Priključna stezaljka: 1 – 25 mm2, max. 3 Nm
Ugradna širina: 17.5 mm/pol
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost (op. c.): 2.000
Mehanička trajnost (op. c.): 4.000
Standardi: IEC/EN 61008
Težina: 360 g
Pakiranje: 1
FID SKLOPKA 4P 25/0,03A 6kA TIP A IDK A9Z01425
Tip: IDK
Kataloški broj: A9Z01425
Broj polova: 4
Nazivna struja In [A]: 25
Nazivna diferencijalna struja [mA]: 30
Nazivna kratkospojna moć [kA]: 6
Nazivni napon Un [V] AC: 415
Nazivna frekvencija f [Hz]: 50/60
Prihvat vodiča: vijčani priključak (fleksibilni vodič max 25 mm², kruti vodič max 35 mm²), 3.5 Nm
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (br. ciklusa): 2000
Mehanička trajnost (br. ciklusa): 5000
Stupanj zaštite: IP20
Temperaturno područje primjene: od -25 °C do +40 °C
Napomene:
- RCD (FID) sklopka "tip A" osim što reagira na sinusne struje (isto kao i tip AC) reagira i na pojavu pulsirajućih istosmjernih struja greške koje nastupaju iznenada ili polaganim rastom. Odnosno, isklapa sinusne struje, ali reagira i ako izmjenična struja sadrži istosmjerne komponente (pojave ne-sinusnog signala). Prema tome ako kod "tipa A" ako dođe do pojave nekakve istosmjerne komponente, relej to treba prepoznati i odreagirati.
- pozicija nule se nalazi na lijevoj strani
Standardi: IEC/EN 61008-1
Masa [g]: 348
Pakiranje: 1 kom
Tehničke specifikacije: FID SKLOPKA 4P 25/0,03A TIP A IDK A9Z01425
prikaži više...
