STEZALJKA ZA PROBOJ IZOLACIJE EP95-13
Izolirana stezaljka za probijanje izolacije i priključivanje na kabele
Proizvođač: TE Connectivity (Tyco Electronics Raychem)
Tip: EP
Kataloški broj: EP95-13 16-95/1,5-10
Nazivna struja [A]: 63 A max
Presjek vodiča - glavni: 16-95 mm²
Presjek vodiča - odvojni: 1,5-10 mm²
Moment pritezanja: 7 Nm
Veličina priteznog vijka: M6
Primjena:
- za odvojno spajanje većine tipova NN kabelskih snopova, kao i za spajanje žila kabela kućnog priključka i javne rasvjete
- predviđeno korištenje za aluminijske i bakrene vodiče
Značajke i specifikacije:
- kada se pritezni vijak steže, zubi na kontaktnim noževima probijaju izolaciju i uspostavljaju pouzdan kontakt, vijak se priteže sve dok ne uslijedi pucanje glave
- duga matica sa samokidajućom glavom osigurava pouzdanu ugradnju
- pritezni vijak naponski izoliran, dozvoljava ugradnju stezaljke pod naponom
- prethodno skidanje izolacije uz upotrebu noža nije potrebno
- ispitano na vodonepropusnost naponom 6 kV u trajanju od 30 min u kadi s vodom (NFC 33020, CENELEC EN 50483-4 klasa 1)
- komponente stezaljke nisu odvojive pa se ne mogu izgubiti a završna kapa učvršćena je za kućište stezaljke
- tijelo stezaljke izrađeno od polimera ojačanog staklenim vlaknima i otporno na vremenske utjecaje i UV svjetlo
- kontaktni noževi izrađeni od aluminija ili bakra, pritezni vijak izrađen od čelika i zaštićen od korozije postupkom dakromatizacije
Standard: HRN-HD 626 S1, tip: 6E-1, HRN-HD 626 S1, tip: 4F-1 i HD 626 S1, tip: 5D-1, NFC 33020, EATS 43-14, EN 50483-4

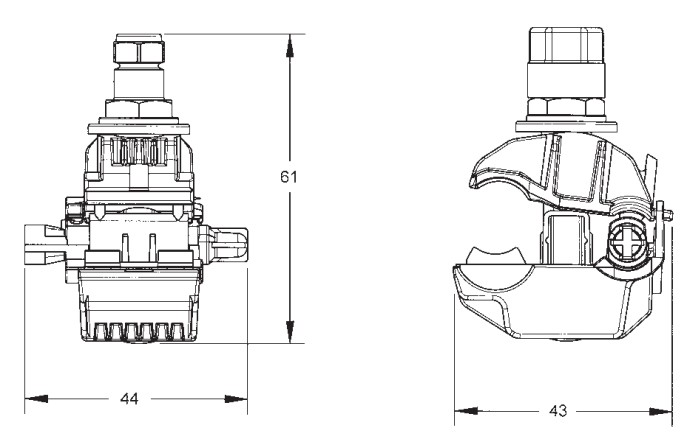

Dimenzije VxŠxD [mm]: 61x44x43
Masa: 50 g
Pakiranje: 1/50 kom
