Svjetlovodni (optički) kabel s použenim labavim cijevima s 48 vlakna, za vanjsku primjenu, single mode, vodonepropusan i UV-otporan

Tip: KABEL A-DQ(ZN)B2Y
Primjena: u LAN, MAN i telekomunikacijskim sustavima. Predviđen je za vanjsku primjenu, vodootporan i otporan na UV-zračenje. Staklene niti daju mu otpornost na vlačna istezanja, a materijal kabela pruža zaštitu od glodavaca. Može se polagati direktno u zemlju.

A - kabel za vanjsku upotrebu
D - labava cijev punjena gelom (loose tube)
Q - uzdužni vodonepropusni bubreći element
(ZN)B - nemetalni rasteretni element sa zaštitom od glodavaca
2Y - PE (polietilenski) plašt

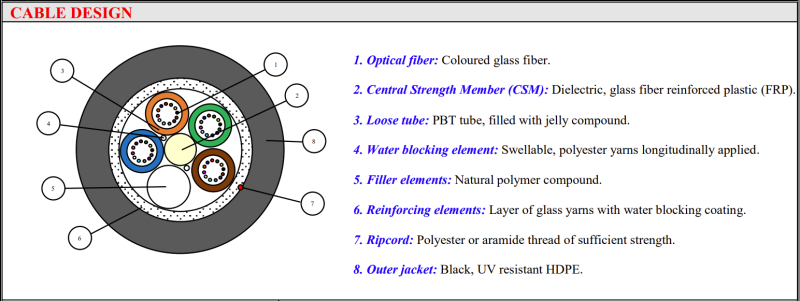

Konstrukcija:
1. Vlakna: s obojanom primarnom zaštitom
2. Labava cijev (loose tube): ispunjena gelom, vlakna su u njoj labavo postavljena
3. Centralni nosivi element: plastika ojačana staklenim ili aramidnim vlaknima, oko nosivog elementa su použene labave cijevi i prema potrebi pseudoelementi
4. Vodonepropusni element: uzdužna bubriva traka oko centralnog elementa i oko jezgre kabela
5. Element za popunjavanje
6 Vanjski nosivi element i zaštita od glodavaca
7. Uzica za paranje plašta
8. Plašt: UV-otporan plašt od HDPE

Broj staklenih vlakna: 48 (4x12)
Boja plašta: crna
Maksimalna vlačna čvrstoća: 3000 N
Otpornost na torziju: ± 180°, 3 ciklusa, 50 N

Temperaturno područje [°C]:
- pri instalaciji od -15 °C do +40 °C
- radna temperatura od -30 °C do +70 °C

Vanjski promjer [mm]: 10
Masa kabela [kg/km]: 80
Pakiranje: bubanj
