RAZDJELNIK EKM - 2045 -1D1 - 4 (JOR-93869)
Razdjelnik stupni EKM-2045-1D1-4 (JOR-93869)
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Tip: EKM-2045
Kataloški broj: JOR-93869
Nazivni napon Un [V]: 400 V
Nazivna struja In [A]: 16 A max
Prihvat kabela:
ulaz/izlaz od jednog ili dva kabela; 3 x (1,5 - 4) mm2, 4 x (1,5 - 2,5 (4)* mm2, 5 x (1,5 - 2,5 (4)* mm2
* samo za kabele vanjskog promjera do max 17 mm
Kabel prema svjetiljci: jedan kabel 3 x 2,5 mm2 (max)
Broj priključnih stezaljki: 5 - L1, L2, L3, N, Pe
Prihvat vodiča:vijčani
Boja: siva
Materijal: termoplastika
Poklopac: neproziran
Podnožje osigurača: 1 x D01 (E14) (osigurač dolazi s razdjelnikom, 1 kom, D01 gG 4A/400V )
Temperaturno područje primjene [°C]: od -25 °C do +55 °C
Stupanj zaštite: IP 55
Klasa zaštite: II
Zaštita od dijelova pod naponom prema BGV A3

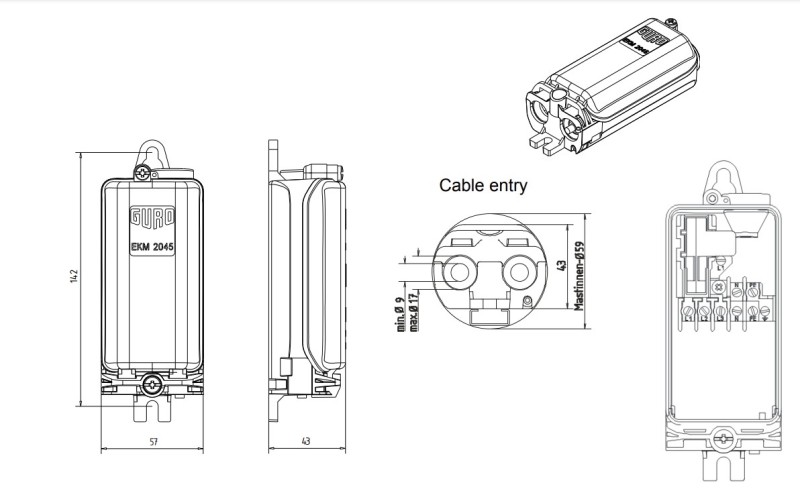

Dimenzije (VxDxŠ) [mm]: 158x57x43 mm
Minimalni unutarnji promjer stupa: 59 mm
Minimalne dimenzije otvora na stupu (VxŠ) [mm]: 150x58
Standard: VDE 0660-505, DIN 43628
Primjena: namijenjen je za ugradnju u rasvjetne stupove ili za vanjsku ugradnju, koristi se za međusobno spajanje podzemnih napojnih kabela (ulaz – izlaz) s rasvjetnim elementima na stupu koje je potrebno štititi osiguračima
Ostalo: gumene uvodnice za kabele, 5 kom
Pakiranje: 1/1 kom
