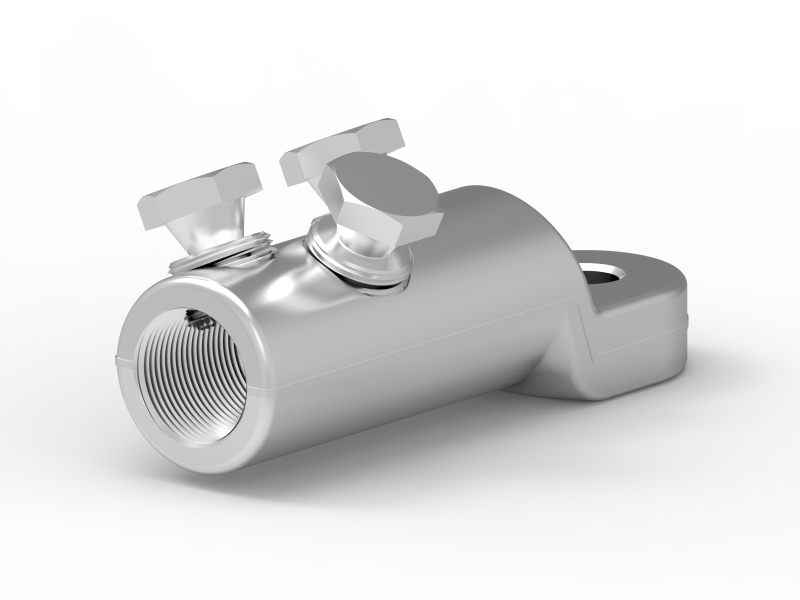

KABEL. STOPICA VIJČANA BLMT-25/95-13
Oznaka: BLMT-25/95-13
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Tip: vijčana kabelska cijevna stopica s kidajućom glavom vijaka, za Al i Cu vodiče, primjenjiva za unutarnju i vanjsku ugradnju, do 42kV
Područje korištenja vodiča:
Al okrugli višežični: 25-95 mm2 (promjer vodiča: 5.7 - 12.5 mm), Al okrugli 1-žični: 25-95 mm2 (promjer vodiča: 5.5 - 11 mm), Al sektorski višežični: 25-70 mm2 (95 mm2 uz prethodno zaokruživanje vodiča), Al sektorski 1-žični: 25-95 mm2,
Cu okrugli višežični: 16-95 mm2 (promjer vodiča: 4.8 - 12.5 mm), Cu okrugli 1-žični: 10-50 mm2 (promjer vodiča: 3.6 - 8 mm), Cu sektorski višežični: 25-70 mm2 (95 mm2 uz prethodno zaokruživanje vodiča)
Za vijak: M12 (promjer provrta za vijak LB = 13 mm)

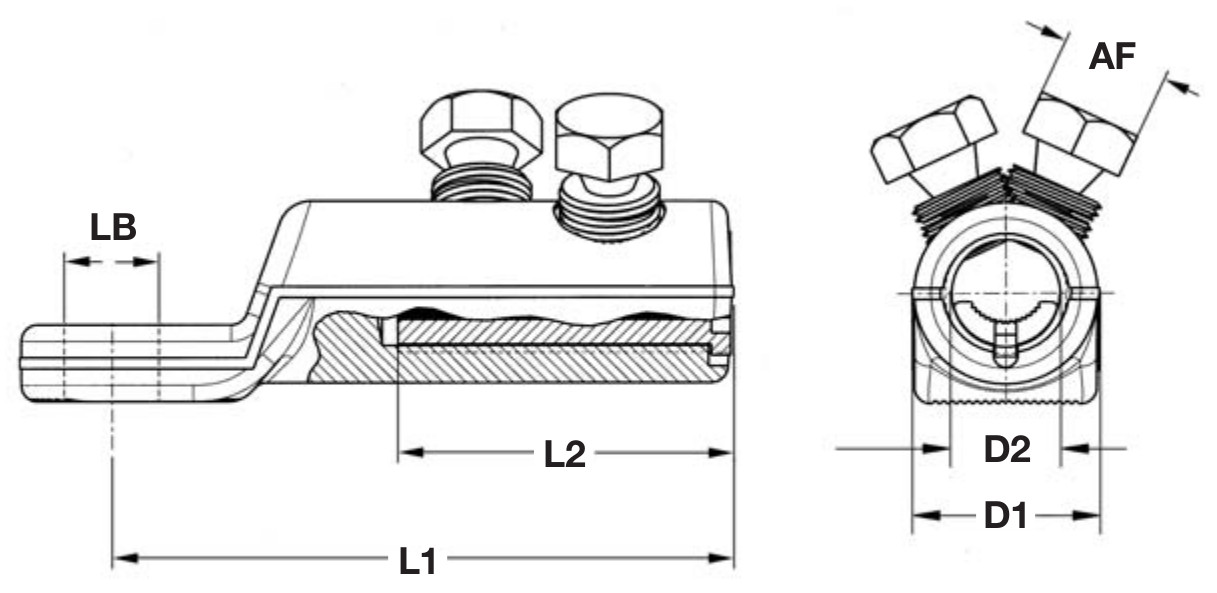

Dimenzije (mm): L1= 60, L2= 30, D1= 24, D2= 12.8
Broj kontaktnih vijaka: 1
Veličina ključa AF: 13 mm
Masa stopice: 63 g
Ispitano prema: IEC 61238-1, klasa A
Materijal: pokositrena aluminijska slitina visoke čvrstoće
Osnovne karakteristika: stopice imaju redukcijske umetke za manje presjeke vodiča te kidajuće glave vijaka (s kontroliranim momentom kidanja) čime se garantira dobar električni kontakt, jednostavna ugradnja
Namjena: u nisko i srednjenaponskim električnim mrežama
