Šifra: 35652 / TOPLOSKUPLJAJUĆE CIJEVI I MANŠETE
CIJEV RAYCHEM BPTM 30/12-650/U
Toploskupljajuća cijev BPTM za izoliranje sabirnica do 24 kV
Proizvođač: TE Connectivity
Kataloški broj: BPTM-30/12-650/U

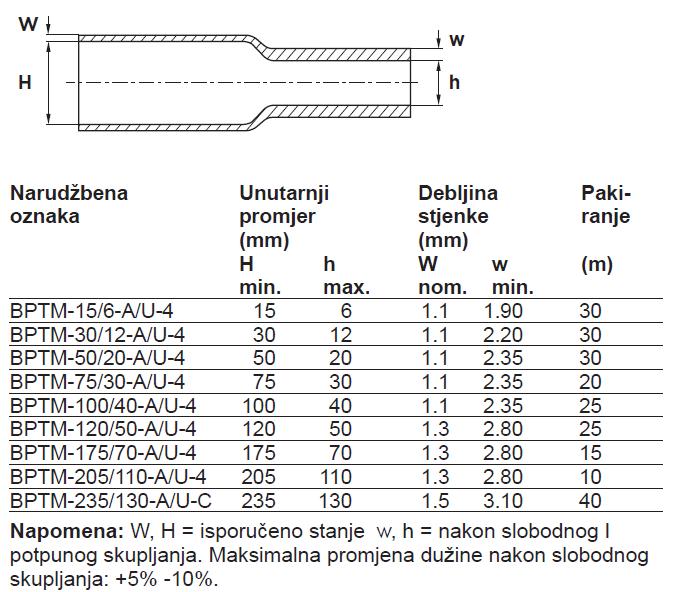

Dimenzije:
- H(min) = 30 mm (promjer prije skupljanja)
- h(max) = 12 mm (promjer nakon skupljanja)
- duljina cijevi = 650 mm (prije skupljanja)

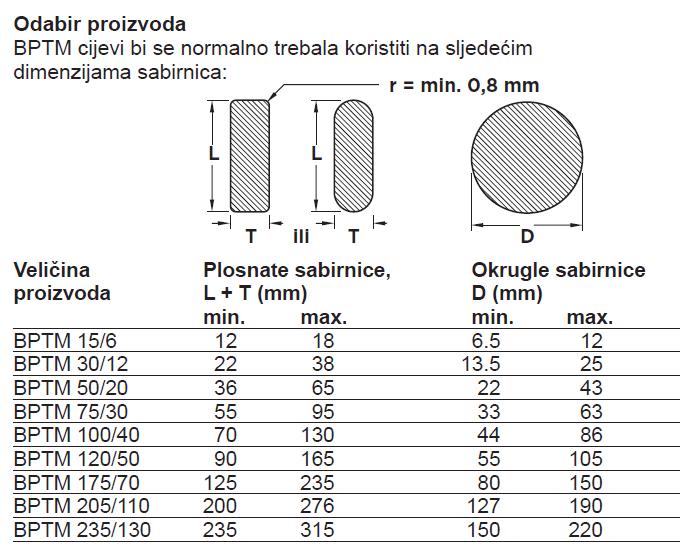

Preporučeni promjer/dimenzije korištenja:
* Okrugle sabirnice: promjer od 13,5 do 25 mm
* Plosnate sabirnice: dimenzija "L+T" od 22 do 38 mm (vidjeti priloženu sliku radi objašnjenja)
Primjena:
- toploskupljajuća srednjestijena cijev kojom se postiže povećanje izolacije i zaštita od preskoka i neočekivano izazvanog električnog pražnjenja
- koristi se na okruglim ili plosnatim sabirnicama (bakar, aluminij)
Izdvojena svojstva i prednosti:
- izvrsna fleksibilnost omogućava instalaciju BPTM cijevi na širokom rasponu ravnih ili savijenih sabirnica, bez pucanja ili gužvanja
- visoki omjer skupljanja smanjuje broj potrebnih cijevi, te pojednostavljuje odabir i nabavu proizvoda
- izvanredni izolacijski nivo i dugotrajna pouzdanost čak i kod trajno povišenih radnih temperatura
- ekstremno dugi životni vijek, otpornost na kemijske utjecaje, UV zrake, degradaciju vremenom, mehaničke udarce i općenita otpornost na prirodno trošenje i pucanje
- pogodno za unutarnju i vanjsku ugradnju
- toplinska izdržljivost po IEC 216 iznosi minimalno 105 °C
Dozvoljeni maksimalni napon U [kV]: 24
Duljina cijevi [mm]: 650
Pakiranje: 1 kom
Tehničke specifikacije: Toploskupljajuće cijevi BPTM
Video: Montaža toploskupljajuće cijevi BPTM
