SPOJNICA KABELSKA MXSU-5121

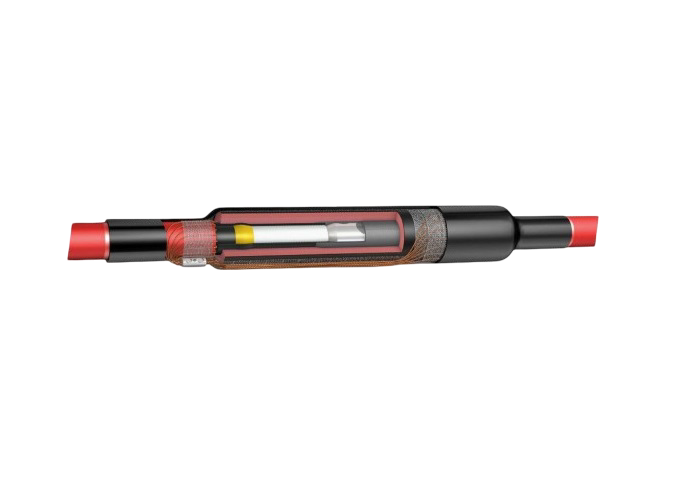

Kabelska spojnica za 1-žilne srednjenaponske kabele izolirane plastikom presjeka od 50 - 150 mm², nazivnog napona do 24 kV
Proizvođač: TE Connectivity
Kataloški broj: MXSU-5121
Presjek kabela [mm²]: 50-150
Vanjski promjer kabela [mm]: 28-41
Nazivni napon [kV]: do 24
Primjena: za spajanje 1-žilnih ekraniziranih kabela izoliranih plastičnom masom

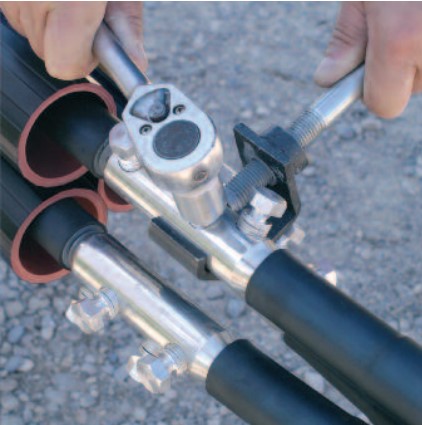

Opis: Oko krajeva zaslona izolacije omota se žuta traka, a preko tako pripremljenih krajeva postave se i zagriju cijevi za kontrolu električnog polja. Vodiči se međusobno spoje vijčanom čahurom iz kompleta. Čahura se premota krpom za kontrolu električnog polja, a preko nje se simetrično postavi toploskupljajuće trostruko ekstrudirano tijelo spojnice, koje osigurava ispravnu debljinu izolacije a ujedno ima na sebi ugrađen i vanjski zaslon izolacije. Obnova električne zaštite kabela započinje najprije motanjem bakrene mrežice, a povrh nje se rasporede žice iz kabela i međusobno spoje kontaktnim prstenima priloženim u kompletu. Vanjsko brtvljenje i zaštita izvodi se ljepilom oslojenom debelostjenkastom toploskupljajućom cijevi

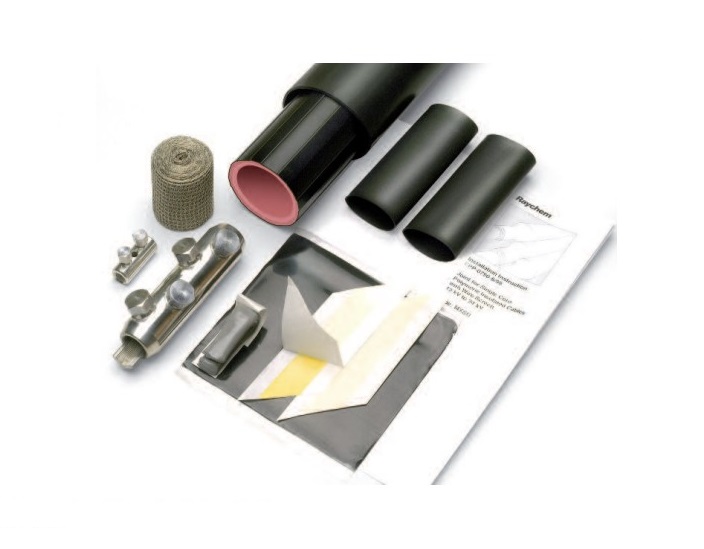

Napomena: komplet se sastoji od vijčanih čahura s kidajućim glavama vijaka, toploskupljajućih cijevi i mrežice (žičani štit)
Pakiranje: 1 kom
Video prezentacija: instalacija MXSU spojnice
