Bakreni finožični energetski kabel s izolacijom i plaštom od PVC mase

Tip: RV-K
Primjena: energetski i signalni kabel za fiksne instalacije, za polaganje u zemlju, vodu, na otvorenom, kabelske kanale i beton, ako se ne očekuje mehaničko oštećenje.

Konstrukcija:
1. Vodič: finožični bakreni klase 5
2. Izolacija: PVC
3. Plašt: PVC (UV otporan)

Broj žila i presjek: 5 G 10,00 mm²
Boja plašta: crna

Nominalni napon Uo/U [V]: 600/1000 V

Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +90 °C

Vanjski promjer [mm]: 17,2
Masa kabela [kg/km]: 603
Pakiranje: bubanj 500 m / 1000 m

Kabel za zvučnike

Tip: LFZ-XY / (N)YFAZ
Primjena: kao spojni kabel za zvučnike

Konstrukcija:
1. Vodič: finožični bakreni vodič klase 5 ili aluminijski obložen bakrom (CCA)
2. Izolacija: PVC

Presjek vodiča: 0,50 mm²
Boja izolacije: jedan vodič crni, drugi crveni

Nominalni napon Uo/U [V]: 300/300 V
Ispitni napon [V]: 2000 V

Temperaturno područje [°C]:
- pri upotrebi od -5 °C do +70 °C

Vanjski promjer [mm]: 2,4 x 4,8
Masa Cu [kg/km]: 9,6
Masa kabela [kg/km]: 21
Pakiranje: kolut 100 m

Kabel za zvučnike

Tip: LFZ-XY / (N)YFAZ
Primjena: kao spojni kabel za zvučnike

Konstrukcija:
1. Vodič: finožični bakreni vodič klase 5 ili aluminijski obložen bakrom (CCA)
2. Izolacija: PVC

Presjek vodiča: 0,75 mm²
Boja izolacije: jedan vodič crni, drugi crveni

Nominalni napon Uo/U [V]: 300/300 V
Ispitni napon [V]: 2000 V

Temperaturno područje [°C]:
- pri upotrebi od -5 °C do +70 °C

Vanjski promjer [mm]: 2,5 x 5,0
Masa Cu [kg/km]: 14,4
Masa kabela [kg/km]: 29
Pakiranje: kolut 100 m

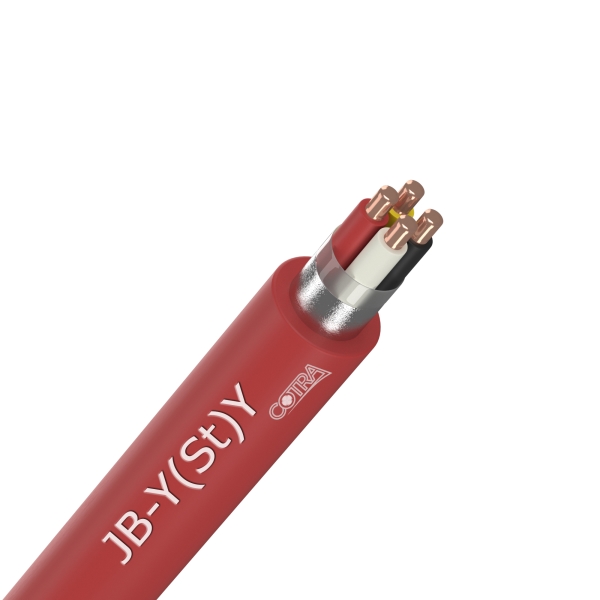

Vatrodojavni instalacijski kabel s izolacijom i plaštom od PVC mase i zaslonom od Al folije

Tip: JB-Y(St)Y
Primjena: za fiksne instalacije u sustavima za javljanje požara kao signalni kabel. Nije za napajanje. Polaže se u suhim ili vlažnim prostorima, nije za polaganje direktno u zemlju ili vodu.

Konstrukcija:
1. Vodič: goli puni bakreni vodič promjera 0,8 mm
2. Izolacija: PVC
3. Separator: plastična traka
4. Zaslon: aluminij-laminirana poliesterska traka s odvodnom žicom promjera 0,4 mm
5. Plašt: PVC

Broj žila i presjek: 1 x 2 x 0,8 mm (uvijene parice)
Boja plašta: crvena

Nominalni napon Uo/U [V]: 300 V
Ispitni napon [V]: 800 V

Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C

Vanjski promjer [mm]: 5,7
Masa Cu [kg/km]: 11
Masa kabela [kg/km]: 39
Pakiranje: bubanj 500 m / 1000 m

Kabel za zvučnike

Tip: LFZ-XY / (N)YFAZ
Primjena: kao spojni kabel za zvučnike

Konstrukcija:
1. Vodič: finožični bakreni vodič klase 5 ili aluminijski obložen bakrom (CCA)
2. Izolacija: PVC

Presjek vodiča: 1,00 mm²
Boja izolacije: jedan vodič crni, drugi crveni

Nominalni napon Uo/U [V]: 300/300 V
Ispitni napon [V]: 2000 V

Temperaturno područje [°C]:
- pri upotrebi od -5 °C do +70 °C

Vanjski promjer [mm]: 2,6 x 5,2
Masa Cu [kg/km]: 19,2
Masa kabela [kg/km]: 32
Pakiranje: kolut 100 m

Kabel za zvučnike

Tip: LFZ-XY / (N)YFAZ
Primjena: kao spojni kabel za zvučnike

Konstrukcija:
1. Vodič: finožični bakreni vodič klase 5 ili aluminijski obložen bakrom (CCA)
2. Izolacija: PVC

Presjek vodiča: 1,50 mm²
Boja izolacije: jedan vodič crni, drugi crveni

Nominalni napon Uo/U [V]: 300/300 V
Ispitni napon [V]: 2000 V

Temperaturno područje [°C]:
- pri upotrebi od -5 °C do +70 °C

Vanjski promjer [mm]: 2,7 x 5,6
Masa Cu [kg/km]: 28,8
Masa kabela [kg/km]: 42
Pakiranje: kolut 100 m

Vatrodojavni instalacijski kabel s izolacijom i plaštom od PVC mase i zaslonom od Al folije

Tip: JB-Y(St)Y
Primjena: za fiksne instalacije u sustavima za javljanje požara kao signalni kabel. Nije za napajanje. Polaže se u suhim ili vlažnim prostorima, nije za polaganje direktno u zemlju ili vodu.

Konstrukcija:
1. Vodič: goli puni bakreni vodič promjera 0,8 mm
2. Izolacija: PVC
3. Separator: plastična traka
4. Zaslon: aluminij-laminirana poliesterska traka s odvodnom žicom promjera 0,4 mm
5. Plašt: PVC

Broj žila i presjek: 2 x 2 x 0,8 mm (uvijene parice)
Boja plašta: crvena

Nominalni napon Uo/U [V]: 300 V
Ispitni napon [V]: 800 V

Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C

Vanjski promjer [mm]: 6,1
Masa Cu [kg/km]: 21
Masa kabela [kg/km]: 54
Pakiranje: bubanj 500 m / 1000 m

Kabel za zvučnike

Tip: LFZ-XY / (N)YFAZ
Primjena: kao spojni kabel za zvučnike

Konstrukcija:
1. Vodič: finožični bakreni vodič klase 5 ili aluminijski obložen bakrom (CCA)
2. Izolacija: PVC

Presjek vodiča: 2,50 mm²
Boja izolacije: jedan vodič crni, drugi crveni

Nominalni napon Uo/U [V]: 300/300 V
Ispitni napon [V]: 2000 V

Temperaturno područje [°C]:
- pri upotrebi od -5 °C do +70 °C

Vanjski promjer [mm]: 3,6 x 7,4
Masa Cu [kg/km]: 48
Masa kabela [kg/km]: 61
Pakiranje: kolut 100 m

Bezhalogeni vatrodojavni instalacjski kabel poboljšanih svojstava za slučaj požara

Tip: JB-H(St)H
Primjena: za fiksne instalacije u sustavima za javljanje požara kao signalni kabel. Nije predviđen za napajanje. Polaže se u suhim ili vlažnim prostorima, nije namjenjen za polaganje direktno u zemlju ili vodu.

FE180: očuvanje cjelovitosti izolacije najmanje 180 minuta kod utjecaja otvorenog plamena
E90: očuvanje električne funkcionalnosti najmanje 90 minuta u slučaju požara. Uslijed požara, kabel osigurava najmanje 90 minuta funkcionalnost alarmnih sustava, nužne rasvjete, dizala za putnike za slučajeve evakuacije (izuzev kabela koji su instalirani unutar ljestvi za okna i strojarnicama). Navedena svojstva omogućuju sigurniju evakuaciju ljudi i životinja iz objekta koji je u požaru

Konstrukcija:
1. Vodič: goli puni bakreni vodič promjera 0,8 mm
2. Izolacija: bezhalogena poliolefinska smjesa HI2
3. Separator: PEPT -plastična traka od poli(etilen/propilena) ili poliesterska traka
4. Zaslon: aluminij-laminirana poliesterska traka s odvodnom žicom promjera 0,6 mm ili 0,8 mm
5. Plašt: bezhalogena poliolefinska smjesa HM2 koja usporava gorenje

Broj žila i presjek: 1 x 2 x 0,8 mm
Boja plašta: crvena

Nominalni napon Uo/U [V]: 225 V
Ispitni napon [V]: 800 V

Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C

Vanjski promjer [mm]: 6
Masa Cu [kg/km]: 15
Masa kabela [kg/km]: 40
Pakiranje: bubanj 500 m / 1000 m

Bakreni finožični energetski kabel s izolacijom i plaštom od PVC mase

Tip: RV-K
Primjena: energetski i signalni kabel za fiksne instalacije, za polaganje u zemlju, vodu, na otvorenom, kabelske kanale i beton, ako se ne očekuje mehaničko oštećenje.

Konstrukcija:
1. Vodič: finožični bakreni klase 5
2. Izolacija: PVC
3. Plašt: PVC (UV otporan)

Broj žila i presjek: 5 G 1,50 mm²
Boja plašta: crna

Nominalni napon Uo/U [V]: 600/1000 V

Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +90 °C

Vanjski promjer [mm]: 10,6
Masa kabela [kg/km]: 153
Pakiranje: bubanj 500 m / 1000 m

Vatrodojavni instalacijski kabel s izolacijom i plaštom od PVC mase i zaslonom od Al folije

Tip: JB-Y(St)Y
Primjena: za fiksne instalacije u sustavima za javljanje požara kao signalni kabel. Nije za napajanje. Polaže se u suhim ili vlažnim prostorima, nije za polaganje direktno u zemlju ili vodu.

Konstrukcija:
1. Vodič: goli puni bakreni vodič promjera 0,8 mm
2. Izolacija: PVC
3. Separator: plastična traka
4. Zaslon: aluminij-laminirana poliesterska traka s odvodnom žicom promjera 0,4 mm
5. Plašt: PVC

Broj žila i presjek: 4 x 2 x 0,8 mm (uvijene parice)
Boja plašta: crvena

Nominalni napon Uo/U [V]: 300 V
Ispitni napon [V]: 800 V

Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C

Vanjski promjer [mm]: 8,7
Masa Cu [kg/km]: 41
Masa kabela [kg/km]: 94
Pakiranje: bubanj 500 m / 1000 m

Finožični instalacijski kabel s izolacijom i plaštom od silikonske gume

Tip: SiHF
Primjena: u suhim, vlažnim i mokrim prostorima te na otvorenom, za nisko mehaničko naprezanje, pogodan za korištenje pri višim temperaturama.

Konstrukcija:
1. Vodič: finožični pokositreni ili goli bakreni vodič klase 5
2. Izolacija: silikonska guma
3. Plašt: silikonska guma

Broj žila i presjek: 2 x 1,5 mm²
Boja plašta: crvenosmeđa/siva/crna (ovisno o stanju na skladištu)

Nominalni napon Uo/U [V]: 300/500 V
Ispitni napon [V]: 2000 V

Temperaturno područje [°C]: od -60 °C do +180 °C

Vanjski promjer [mm]: 7,5
Masa Cu [kg/km]: 28,8
Masa kabela [kg/km]: 87
Pakiranje: kolut 100 m

Finožični instalacijski kabel s izolacijom i plaštom od silikonske gume

Tip: SiHF
Primjena: u suhim, vlažnim i mokrim prostorima te na otvorenom, za nisko mehaničko naprezanje, pogodan za korištenje pri višim temperaturama.

Konstrukcija:
1. Vodič: finožični pokositreni ili goli bakreni vodič klase 5
2. Izolacija: silikonska guma
3. Plašt: silikonska guma

Broj žila i presjek: 3 x 0,75 mm²
Boja plašta: crvenosmeđa/siva/crna (ovisno o stanju na skladištu)

Nominalni napon Uo/U [V]: 300/500 V
Ispitni napon [V]: 2000 V

Temperaturno područje [°C]: od -60 °C do +180 °C

Vanjski promjer [mm]: 6,8
Masa Cu [kg/km]: 21,6
Masa kabela [kg/km]: 66
Pakiranje: kolut 100 m

Bezhalogeni vatrodojavni instalacjski kabel poboljšanih svojstava za slučaj požara

Tip: JB-H(St)H
Primjena: za fiksne instalacije u sustavima za javljanje požara kao signalni kabel. Nije predviđen za napajanje. Polaže se u suhim ili vlažnim prostorima, nije namjenjen za polaganje direktno u zemlju ili vodu.

FE180: očuvanje cjelovitosti izolacije najmanje 180 minuta kod utjecaja otvorenog plamena
E90: očuvanje električne funkcionalnosti najmanje 90 minuta u slučaju požara. Uslijed požara, kabel osigurava najmanje 90 minuta funkcionalnost alarmnih sustava, nužne rasvjete, dizala za putnike za slučajeve evakuacije (izuzev kabela koji su instalirani unutar ljestvi za okna i strojarnicama). Navedena svojstva omogućuju sigurniju evakuaciju ljudi i životinja iz objekta koji je u požaru

Konstrukcija:
1. Vodič: goli puni bakreni vodič promjera 0,8 mm
2. Izolacija: bezhalogena poliolefinska smjesa HI2
3. Separator: PEPT -plastična traka od poli(etilen/propilena) ili poliesterska traka
4. Zaslon: aluminij-laminirana poliesterska traka s odvodnom žicom promjera 0,6 mm ili 0,8 mm
5. Plašt: bezhalogena poliolefinska smjesa HM2 koja usporava gorenje

Broj žila i presjek: 2 x 2 x 0,8 mm
Boja plašta: crvena

Nominalni napon Uo/U [V]: 225 V
Ispitni napon [V]: 800 V

Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C

Vanjski promjer [mm]: 7,2
Masa Cu [kg/km]: 25
Masa kabela [kg/km]: 56
Pakiranje: bubanj 500 m / 1000 m

Bakreni finožični energetski kabel s izolacijom i plaštom od PVC mase

Tip: RV-K
Primjena: energetski i signalni kabel za fiksne instalacije, za polaganje u zemlju, vodu, na otvorenom, kabelske kanale i beton, ako se ne očekuje mehaničko oštećenje.

Konstrukcija:
1. Vodič: finožični bakreni klase 5
2. Izolacija: PVC
3. Plašt: PVC (UV otporan)

Broj žila i presjek: 4 G 1,50 mm²
Boja plašta: crna

Nominalni napon Uo/U [V]: 600/1000 V

Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +90 °C

Vanjski promjer [mm]: 9,8
Masa kabela [kg/km]: 130
Pakiranje: bubanj 500 m / 1000 m

Vatrodojavni instalacijski kabel s izolacijom i plaštom od PVC mase i zaslonom od Al folije

Tip: JB-Y(St)Y
Primjena: za fiksne instalacije u sustavima za javljanje požara kao signalni kabel. Nije za napajanje. Polaže se u suhim ili vlažnim prostorima, nije za polaganje direktno u zemlju ili vodu.

Konstrukcija:
1. Vodič: goli puni bakreni vodič promjera 0,8 mm
2. Izolacija: PVC
3. Separator: plastična traka
4. Zaslon: aluminij-laminirana poliesterska traka s odvodnom žicom promjera 0,4 mm
5. Plašt: PVC

Broj žila i presjek: 6 x 2 x 0,8 mm (uvijene parice)
Boja plašta: crvena

Nominalni napon Uo/U [V]: 300 V
Ispitni napon [V]: 800 V

Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C

Vanjski promjer [mm]: 10,1
Masa Cu [kg/km]: 62
Masa kabela [kg/km]: 135
Pakiranje: bubanj 500 m / 1000 m

Finožični instalacijski kabel s izolacijom i plaštom od silikonske gume

Tip: SiHF
Primjena: u suhim, vlažnim i mokrim prostorima te na otvorenom, za nisko mehaničko naprezanje, pogodan za korištenje pri višim temperaturama.

Konstrukcija:
1. Vodič: finožični pokositreni ili goli bakreni vodič klase 5
2. Izolacija: silikonska guma
3. Plašt: silikonska guma

Broj žila i presjek: 3 x 1,5 mm²
Boja plašta: crvenosmeđa/siva/crna (ovisno o stanju na skladištu)

Nominalni napon Uo/U [V]: 300/500 V
Ispitni napon [V]: 2000 V

Temperaturno područje [°C]: od -60 °C do +180 °C

Vanjski promjer [mm]: 8,0
Masa Cu [kg/km]: 43,2
Masa kabela [kg/km]: 98
Pakiranje: kolut 100 m

Finožični instalacijski kabel s izolacijom i plaštom od silikonske gume

Tip: SiHF
Primjena: u suhim, vlažnim i mokrim prostorima te na otvorenom, za nisko mehaničko naprezanje, pogodan za korištenje pri višim temperaturama.

Konstrukcija:
1. Vodič: finožični pokositreni ili goli bakreni vodič klase 5
2. Izolacija: silikonska guma
3. Plašt: silikonska guma

Broj žila i presjek: 3 x 2,5 mm²
Boja plašta: crvenosmeđa/siva/crna (ovisno o stanju na skladištu)

Nominalni napon Uo/U [V]: 300/500 V
Ispitni napon [V]: 2000 V

Temperaturno područje [°C]: od -60 °C do +180 °C

Vanjski promjer [mm]: 9,7
Masa Cu [kg/km]: 72,0
Masa kabela [kg/km]: 152
Pakiranje: kolut 100 m

Vatrodojavni instalacijski kabel s izolacijom i plaštom od PVC mase i zaslonom od Al folije

Tip: JB-Y(St)Y
Primjena: za fiksne instalacije u sustavima za javljanje požara kao signalni kabel. Nije za napajanje. Polaže se u suhim ili vlažnim prostorima, nije za polaganje direktno u zemlju ili vodu.

Konstrukcija:
1. Vodič: goli puni bakreni vodič promjera 0,8 mm
2. Izolacija: PVC
3. Separator: plastična traka
4. Zaslon: aluminij-laminirana poliesterska traka s odvodnom žicom promjera 0,4 mm
5. Plašt: PVC

Broj žila i presjek: 10 x 2 x 0,8 mm (uvijene parice)
Boja plašta: crvena

Nominalni napon Uo/U [V]: 300 V
Ispitni napon [V]: 800 V

Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C

Vanjski promjer [mm]: 13,1
Masa Cu [kg/km]: 102
Masa kabela [kg/km]: 205
Pakiranje: bubanj 500 m / 1000 m

Bakreni finožični energetski kabel s izolacijom i plaštom od PVC mase

Tip: RV-K
Primjena: energetski i signalni kabel za fiksne instalacije, za polaganje u zemlju, vodu, na otvorenom, kabelske kanale i beton, ako se ne očekuje mehaničko oštećenje.

Konstrukcija:
1. Vodič: finožični bakreni klase 5
2. Izolacija: PVC
3. Plašt: PVC (UV otporan)

Broj žila i presjek: 5 G 4,00 mm²
Boja plašta: crna

Nominalni napon Uo/U [V]: 600/1000 V

Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +90 °C

Vanjski promjer [mm]: 13,8
Masa kabela [kg/km]: 290
Pakiranje: bubanj 500 m / 1000 m

Finožični instalacijski kabel s izolacijom i plaštom od silikonske gume

Tip: SiHF
Primjena: u suhim, vlažnim i mokrim prostorima te na otvorenom, za nisko mehaničko naprezanje, pogodan za korištenje pri višim temperaturama.

Konstrukcija:
1. Vodič: finožični pokositreni ili goli bakreni vodič klase 5
2. Izolacija: silikonska guma
3. Plašt: silikonska guma

Broj žila i presjek: 5 x 1,5 mm²
Boja plašta: crvenosmeđa/siva/crna (ovisno o stanju na skladištu)

Nominalni napon Uo/U [V]: 300/500 V
Ispitni napon [V]: 2000 V

Temperaturno područje [°C]: od -60 °C do +180 °C

Vanjski promjer [mm]: 9,6
Masa Cu [kg/km]: 72,0
Masa kabela [kg/km]: 148,0
Pakiranje: kolut 100 m

Bakreni finožični energetski kabel s izolacijom i plaštom od PVC mase

Tip: RV-K
Primjena: energetski i signalni kabel za fiksne instalacije, za polaganje u zemlju, vodu, na otvorenom, kabelske kanale i beton, ako se ne očekuje mehaničko oštećenje.

Konstrukcija:
1. Vodič: finožični bakreni klase 5
2. Izolacija: PVC
3. Plašt: PVC (UV otporan)

Broj žila i presjek: 4 G 6,00 mm²
Boja plašta: crna

Nominalni napon Uo/U [V]: 600/1000 V

Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +90 °C

Vanjski promjer [mm]: 14,2
Masa kabela [kg/km]: 323
Pakiranje: bubanj 500 m / 1000 m

Vatrodojavni instalacijski kabel s izolacijom i plaštom od PVC mase i zaslonom od Al folije

Tip: JB-Y(St)Y
Primjena: za fiksne instalacije u sustavima za javljanje požara kao signalni kabel. Nije za napajanje. Polaže se u suhim ili vlažnim prostorima, nije za polaganje direktno u zemlju ili vodu.

Konstrukcija:
1. Vodič: goli puni bakreni vodič promjera 0,8 mm
2. Izolacija: PVC
3. Separator: plastična traka
4. Zaslon: aluminij-laminirana poliesterska traka s odvodnom žicom promjera 0,4 mm
5. Plašt: PVC

Broj žila i presjek: 20 x 2 x 0,8 mm (uvijene parice)
Boja plašta: crvena

Nominalni napon Uo/U [V]: 300 V
Ispitni napon [V]: 800 V

Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C

Vanjski promjer [mm]: 15,6
Masa Cu [kg/km]: 304
Masa kabela [kg/km]: 352
Pakiranje: bubanj 500 m / 1000 m

Finožični instalacijski kabel s izolacijom i plaštom od silikonske gume

Tip: SiHF
Primjena: u suhim, vlažnim i mokrim prostorima te na otvorenom, za nisko mehaničko naprezanje, pogodan za korištenje pri višim temperaturama.

Konstrukcija:
1. Vodič: finožični pokositreni ili goli bakreni vodič klase 5
2. Izolacija: silikonska guma
3. Plašt: silikonska guma

Broj žila i presjek: 5 x 2,5 mm²
Boja plašta: crvenosmeđa/siva/crna (ovisno o stanju na skladištu)

Nominalni napon Uo/U [V]: 300/500 V
Ispitni napon [V]: 2000 V

Temperaturno područje [°C]: od -60 °C do +180 °C

Vanjski promjer [mm]: 11,6
Masa Cu [kg/km]: 120,0
Masa kabela [kg/km]: 229,0
Pakiranje: kolut 100 m

Vatrodojavni instalacijski kabel s izolacijom i plaštom od PVC mase i zaslonom od Al folije

Tip: JB-Y(St)Y
Primjena: za fiksne instalacije u sustavima za javljanje požara kao signalni kabel. Nije za napajanje. Polaže se u suhim ili vlažnim prostorima, nije za polaganje direktno u zemlju ili vodu.

Konstrukcija:
1. Vodič: goli puni bakreni vodič promjera 0,8 mm
2. Izolacija: PVC
3. Separator: plastična traka
4. Zaslon: aluminij-laminirana poliesterska traka s odvodnom žicom promjera 0,4 mm
5. Plašt: PVC

Broj žila i presjek: 30 x 2 x 0,8 mm (uvijene parice)
Boja plašta: crvena

Nominalni napon Uo/U [V]: 300 V
Ispitni napon [V]: 800 V

Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C

Vanjski promjer [mm]: 19,4
Masa Cu [kg/km]: 304
Masa kabela [kg/km]: 522
Pakiranje: bubanj 500 m / 1000 m

Bakreni finožični energetski kabel s izolacijom i plaštom od PVC mase

Tip: RV-K
Primjena: energetski i signalni kabel za fiksne instalacije, za polaganje u zemlju, vodu, na otvorenom, kabelske kanale i beton, ako se ne očekuje mehaničko oštećenje.

Konstrukcija:
1. Vodič: finožični bakreni klase 5
2. Izolacija: PVC
3. Plašt: PVC (UV otporan)

Broj žila i presjek: 5 G 16,00 mm²
Boja plašta: crna

Nominalni napon Uo/U [V]: 600/1000 V

Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +90 °C

Vanjski promjer [mm]: 21,1
Masa kabela [kg/km]: 887
Pakiranje: bubanj 500 m / 1000 m

Bakreni finožični energetski kabel s izolacijom i plaštom od PVC mase

Tip: RV-K
Primjena: energetski i signalni kabel za fiksne instalacije, za polaganje u zemlju, vodu, na otvorenom, kabelske kanale i beton, ako se ne očekuje mehaničko oštećenje.

Konstrukcija:
1. Vodič: finožični bakreni klase 5
2. Izolacija: PVC
3. Plašt: PVC (UV otporan)

Broj žila i presjek: 4 G 25,00 mm²
Boja plašta: crna

Nominalni napon Uo/U [V]: 600/1000 V

Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +90 °C

Vanjski promjer [mm]: 21,9
Masa kabela [kg/km]: 1114
Pakiranje: bubanj 500 m / 1000 m

Oznaka: POLT-12C/1XI (završetak bez stopica)
Za presjeke vodiča: od 25 do 95 mm2
Proizvođač: TE Connectivity - Energy (ex Tyco Electronics Raychem)
Naziv: unutarnji kabelski završetak za 1-žilne ekranizirane plastične kabele, Uo/U = 6/10 (12) kV
Primjena: za završetak kabela prema gornjem opisu, kao npr. N(A)2XS(F)2Y (XHE 49(-A)), AHXAMK-W i sl.
Opis: žice električne zaštite ili pletenica za uzemljenje presaviju se preko vanjskog plašta kabela i utope u crveno brtveno ljepilo. Na mjestu prekida zaslona izolacije omota se kratka žuta traka. Preko izolacije žile a između vanjskog plašta i stopice postavi se izolacijska cijev, otporna na stvaranje tragova, iznutra oslojena metaloksidnom oblogom za kontrolu električnog polja. Kod grijanja cijev se skuplja, a obloga se topi te brtvi na vanjskom plaštu i kabelskoj stopici.

Napomena: kabelske stopice nisu u kompletu već se moraju se naručiti posebno. Isto vrijedi i za pribor za bezlemno spajanja uzemljenja.

Dimenzije pojedinog kabelskog završetka dostupne su na upit.

Oznaka: POLT-12D/1XI (završetak bez stopica)
Za presjeke vodiča: od 95 do 240 mm2
Proizvođač: TE Connectivity - Energy (ex Tyco Electronics Raychem)
Naziv: unutarnji kabelski završetak za 1-žilne ekranizirane plastične kabele, Uo/U = 6/10 (12) kV
Primjena: za završetak kabela prema gornjem opisu, kao npr. N(A)2XS(F)2Y (XHE 49(-A)), AHXAMK-W i sl.
Opis: žice električne zaštite ili pletenica za uzemljenje presaviju se preko vanjskog plašta kabela i utope u crveno brtveno ljepilo. Na mjestu prekida zaslona izolacije omota se kratka žuta traka. Preko izolacije žile a između vanjskog plašta i stopice postavi se izolacijska cijev, otporna na stvaranje tragova, iznutra oslojena metaloksidnom oblogom za kontrolu električnog polja. Kod grijanja cijev se skuplja, a obloga se topi te brtvi na vanjskom plaštu i kabelskoj stopici.

Napomena: kabelske stopice nisu u kompletu već se moraju se naručiti posebno. Isto vrijedi i za pribor za bezlemno spajanja uzemljenja.

Dimenzije pojedinog kabelskog završetka dostupne su na upit.

Oznaka: POLT-24C/1XI (završetak bez stopica)
Za presjeke vodiča: od 25 do 70 mm2
Proizvođač: TE Connectivity - Energy (ex Tyco Electronics Raychem)
Naziv: unutarnji kabelski završetak za 1-žilne ekranizirane plastične kabele, Uo/U = 12/20 (24) kV
Primjena: za završetak kabela prema gornjem opisu, kao npr. N(A)2XS(F)2Y (XHE 49(-A)), AHXAMK-W i sl.
Opis: žice električne zaštite ili pletenica za uzemljenje presaviju se preko vanjskog plašta kabela i utope u crveno brtveno ljepilo. Na mjestu prekida zaslona izolacije omota se kratka žuta traka. Preko izolacije žile a između vanjskog plašta i stopice postavi se izolacijska cijev, otporna na stvaranje tragova, iznutra oslojena metaloksidnom oblogom za kontrolu električnog polja. Kod grijanja cijev se skuplja, a obloga se topi te brtvi na vanjskom plaštu i kabelskoj stopici.

Napomena: kabelske stopice nisu u kompletu već se moraju se naručiti posebno. Isto vrijedi i za pribor za bezlemno spajanja uzemljenja.

Dimenzije pojedinog kabelskog završetka dostupne su na upit.

Oznaka: POLT-24D/1XI (završetak bez stopica)
Za presjeke vodiča: od 70 do 240 mm2
Proizvođač: TE Connectivity - Energy (ex Tyco Electronics Raychem)
Naziv: unutarnji kabelski završetak za 1-žilne ekranizirane plastične kabele, Uo/U = 12/20 (24) kV
Primjena: za završetak kabela prema gornjem opisu, kao npr. N(A)2XS(F)2Y (XHE 49(-A)), AHXAMK-W i sl.
Opis: žice električne zaštite ili pletenica za uzemljenje presaviju se preko vanjskog plašta kabela i utope u crveno brtveno ljepilo. Na mjestu prekida zaslona izolacije omota se kratka žuta traka. Preko izolacije žile a između vanjskog plašta i stopice postavi se izolacijska cijev, otporna na stvaranje tragova, iznutra oslojena metaloksidnom oblogom za kontrolu električnog polja. Kod grijanja cijev se skuplja, a obloga se topi te brtvi na vanjskom plaštu i kabelskoj stopici.

Napomena: kabelske stopice nisu u kompletu već se moraju se naručiti posebno. Isto vrijedi i za pribor za bezlemno spajanja uzemljenja.

Dimenzije pojedinog kabelskog završetka dostupne su na upit.

Oznaka: POLT-24E/1XI (završetak bez stopica)
Za presjeke vodiča: od 185 do 400 mm2
Proizvođač: TE Connectivity - Energy (ex Tyco Electronics Raychem)
Naziv: unutarnji kabelski završetak za 1-žilne ekranizirane plastične kabele, Uo/U = 12/20 (24) kV
Primjena: za završetak kabela prema gornjem opisu, kao npr. N(A)2XS(F)2Y (XHE 49(-A)), AHXAMK-W i sl.
Opis: žice električne zaštite ili pletenica za uzemljenje presaviju se preko vanjskog plašta kabela i utope u crveno brtveno ljepilo. Na mjestu prekida zaslona izolacije omota se kratka žuta traka. Preko izolacije žile a između vanjskog plašta i stopice postavi se izolacijska cijev, otporna na stvaranje tragova, iznutra oslojena metaloksidnom oblogom za kontrolu električnog polja. Kod grijanja cijev se skuplja, a obloga se topi te brtvi na vanjskom plaštu i kabelskoj stopici.

Napomena: kabelske stopice nisu u kompletu već se moraju se naručiti posebno. Isto vrijedi i za pribor za bezlemno spajanja uzemljenja.

Dimenzije pojedinog kabelskog završetka dostupne su na upit.

Oznaka: POLT-24C/1XO (završetak bez stopica)
Za presjeke vodiča: od 25 do 70 mm2
Proizvođač: TE Connectivity - Energy (ex Tyco Electronics Raychem)
Naziv: vanjski kabelski završetak za 1-žilne ekranizirane plastične kabele, Uo/U = 12/20 (24) kV
Primjena: za završetak kabela prema gornjem opisu, kao npr. N(A)2XS(F)2Y (XHE 49(-A)), AHXAMK-W i sl.
Opis: žice električne zaštite ili pletenica za uzemljenje presaviju se preko vanjskog plašta kabela i utope u crveno brtveno ljepilo. Na mjestu prekida zaslona izolacije omota se kratka žuta traka. Preko izolacije žile a između vanjskog plašta i stopice postavi se izolacijska cijev, otporna na stvaranje tragova, iznutra oslojena metaloksidnom oblogom za kontrolu električnog polja. Preko žila se ugrađuju izolacijski šeširići. Kod grijanja cijev se skuplja, a obloga se topi te brtvi na vanjskom plaštu i kabelskoj stopici.

Napomena: kabelske stopice nisu u kompletu već se moraju se naručiti posebno. Isto vrijedi i za pribor za bezlemno spajanja uzemljenja.

Dimenzije pojedinog kabelskog završetka dostupne su na upit.

Oznaka: POLT-24D/1XO (završetak bez stopica)
Za presjeke vodiča: od 70 do 240 mm2
Proizvođač: TE Connectivity - Energy (ex Tyco Electronics Raychem)
Naziv: vanjski kabelski završetak za 1-žilne ekranizirane plastične kabele, Uo/U = 12/20 (24) kV
Primjena: za završetak kabela prema gornjem opisu, kao npr. N(A)2XS(F)2Y (XHE 49(-A)), AHXAMK-W i sl.
Opis: žice električne zaštite ili pletenica za uzemljenje presaviju se preko vanjskog plašta kabela i utope u crveno brtveno ljepilo. Na mjestu prekida zaslona izolacije omota se kratka žuta traka. Preko izolacije žile a između vanjskog plašta i stopice postavi se izolacijska cijev, otporna na stvaranje tragova, iznutra oslojena metaloksidnom oblogom za kontrolu električnog polja. Preko žila se ugrađuju izolacijski šeširići. Kod grijanja cijev se skuplja, a obloga se topi te brtvi na vanjskom plaštu i kabelskoj stopici.

Napomena: kabelske stopice nisu u kompletu već se moraju se naručiti posebno. Isto vrijedi i za pribor za bezlemno spajanja uzemljenja.

Dimenzije pojedinog kabelskog završetka dostupne su na upit.

Oznaka: POLT-24E/1XO (završetak bez stopica)
Za presjeke vodiča: od 185 do 400 mm2
Proizvođač: TE Connectivity - Energy (ex Tyco Electronics Raychem)
Naziv: vanjski kabelski završetak za 1-žilne ekranizirane plastične kabele, Uo/U = 12/20 (24) kV
Primjena: za završetak kabela prema gornjem opisu, kao npr. N(A)2XS(F)2Y (XHE 49(-A)), AHXAMK-W i sl.
Opis: žice električne zaštite ili pletenica za uzemljenje presaviju se preko vanjskog plašta kabela i utope u crveno brtveno ljepilo. Na mjestu prekida zaslona izolacije omota se kratka žuta traka. Preko izolacije žile a između vanjskog plašta i stopice postavi se izolacijska cijev, otporna na stvaranje tragova, iznutra oslojena metaloksidnom oblogom za kontrolu električnog polja. Preko žila se ugrađuju izolacijski šeširići. Kod grijanja cijev se skuplja, a obloga se topi te brtvi na vanjskom plaštu i kabelskoj stopici.

Napomena: kabelske stopice nisu u kompletu već se moraju se naručiti posebno. Isto vrijedi i za pribor za bezlemno spajanja uzemljenja.

Dimenzije pojedinog kabelskog završetka dostupne su na upit.

Oznaka: POLT-42D/1XI (završetak bez stopica)
Za presjeke vodiča: od 50 do 120 mm2
Proizvođač: TE Connectivity - Energy (ex Tyco Electronics Raychem)
Naziv: unutarnji kabelski završetak za 1-žilne ekranizirane plastične kabele, Uo/U = 20/36 (42) kV
Primjena: za završetak kabela prema gornjem opisu, kao npr. N(A)2XS(F)2Y (XHE 49(-A)), AHXAMK-W i sl.
Opis: žice električne zaštite ili pletenica za uzemljenje presaviju se preko vanjskog plašta kabela i utope u crveno brtveno ljepilo. Na mjestu prekida zaslona izolacije omota se kratka žuta traka. Preko izolacije žile a između vanjskog plašta i stopice postavi se izolacijska cijev, otporna na stvaranje tragova, iznutra oslojena metaloksidnom oblogom za kontrolu električnog polja. Kod grijanja cijev se skuplja, a obloga se topi te brtvi na vanjskom plaštu i kabelskoj stopici.

Napomena: kabelske stopice nisu u kompletu već se moraju se naručiti posebno. Isto vrijedi i za pribor za bezlemno spajanja uzemljenja.

Dimenzije pojedinog kabelskog završetka dostupne su na upit.

Oznaka: POLT-42E/1XI (završetak bez stopica)
Za presjeke vodiča: od 150 do 300 mm2
Proizvođač: TE Connectivity - Energy (ex Tyco Electronics Raychem)
Naziv: unutarnji kabelski završetak za 1-žilne ekranizirane plastične kabele, Uo/U = 20/36 (42) kV
Primjena: za završetak kabela prema gornjem opisu, kao npr. N(A)2XS(F)2Y (XHE 49(-A)), AHXAMK-W i sl.
Opis: žice električne zaštite ili pletenica za uzemljenje presaviju se preko vanjskog plašta kabela i utope u crveno brtveno ljepilo. Na mjestu prekida zaslona izolacije omota se kratka žuta traka. Preko izolacije žile a između vanjskog plašta i stopice postavi se izolacijska cijev, otporna na stvaranje tragova, iznutra oslojena metaloksidnom oblogom za kontrolu električnog polja. Kod grijanja cijev se skuplja, a obloga se topi te brtvi na vanjskom plaštu i kabelskoj stopici.

Napomena: kabelske stopice nisu u kompletu već se moraju se naručiti posebno. Isto vrijedi i za pribor za bezlemno spajanja uzemljenja.

Dimenzije pojedinog kabelskog završetka dostupne su na upit.

Oznaka: POLT-42D/1XO (završetak bez stopica)
Za presjeke vodiča: od 50 do 120 mm2
Proizvođač: TE Connectivity - Energy (ex Tyco Electronics Raychem)
Naziv: vanjski kabelski završetak za 1-žilne ekranizirane plastične kabele, Uo/U = 20/36 (42) kV
Primjena: za završetak kabela prema gornjem opisu, kao npr. N(A)2XS(F)2Y (XHE 49(-A)), AHXAMK-W i sl.
Opis: žice električne zaštite ili pletenica za uzemljenje presaviju se preko vanjskog plašta kabela i utope u crveno brtveno ljepilo. Na mjestu prekida zaslona izolacije omota se kratka žuta traka. Preko izolacije žile a između vanjskog plašta i stopice postavi se izolacijska cijev, otporna na stvaranje tragova, iznutra oslojena metaloksidnom oblogom za kontrolu električnog polja. Kod grijanja cijev se skuplja, a obloga se topi te brtvi na vanjskom plaštu i kabelskoj stopici.

Napomena: kabelske stopice nisu u kompletu već se moraju se naručiti posebno. Isto vrijedi i za pribor za bezlemno spajanja uzemljenja.

Dimenzije pojedinog kabelskog završetka dostupne su na upit.

Oznaka: POLT-42E/1XO (završetak bez stopica)
Za presjeke vodiča: od 150 do 300 mm2
Proizvođač: TE Connectivity - Energy (ex Tyco Electronics Raychem)
Naziv: vanjski kabelski završetak za 1-žilne ekranizirane plastične kabele, Uo/U = 20/36 (42) kV
Primjena: za završetak kabela prema gornjem opisu, kao npr. N(A)2XS(F)2Y (XHE 49(-A)), AHXAMK-W i sl.
Opis: žice električne zaštite ili pletenica za uzemljenje presaviju se preko vanjskog plašta kabela i utope u crveno brtveno ljepilo. Na mjestu prekida zaslona izolacije omota se kratka žuta traka. Preko izolacije žile a između vanjskog plašta i stopice postavi se izolacijska cijev, otporna na stvaranje tragova, iznutra oslojena metaloksidnom oblogom za kontrolu električnog polja. Kod grijanja cijev se skuplja, a obloga se topi te brtvi na vanjskom plaštu i kabelskoj stopici.

Napomena: kabelske stopice nisu u kompletu već se moraju se naručiti posebno. Isto vrijedi i za pribor za bezlemno spajanja uzemljenja.

Dimenzije pojedinog kabelskog završetka dostupne su na upit.

Štitnik GAL crveni, koristi se za zaštitu i obilježavanje podzemnih energetskih instalacija, izrađen od PVC materijala

Dimenzije[mm]:

širina (a) 100 mm
debljina (D) 1 mm
duljina (L) 1000 mm
visina (h) 20 mm

Masa: 1000 kom = cca 120 kg

Pakiranje: 50 komada

Traka upozorenja - Pozor energetski kabel

Natpis na traci : "Pozor energetski kabel"

Koristi se za obilježavanje podzemnih energetskih instalacija

Materijal: PVC

Boja: crvena

Napomena: minimalna količina za prodaju je 1 kolut

1kg trake = cca 70m

Pakiranje: kolut cca 5 - 8 kg (količinu za isporuku prilagođavamo dostupnom pakiranju - kontaktirajte nas prilikom naručivanja)

Cijev fleksibilna rebrasta dvoslojna za zaštitu energetskog kabela
Tip: DWP 110
Materijal: HDPE, polietilen visoke gustoće
Temperaturno područje primjene: od -45 °C do +60 °C
Mehanički otpor: 450N/5 cm
Boja: crvena
Napomene:
- pogodna za direktno polaganje u zemlju ili beton
- visokootporna na pritiske i udarce
- visoka savitljivost
Dimenzije Ø [mm]: 110/94
Masa: 0,50 kg/m
Pakiranje: kolut 50 m

Cijev fleksibilna rebrasta dvoslojna za zaštitu energetskog kabela
Tip: DWP 40
Materijal: HDPE, polietilen visoke gustoće
Temperaturno područje primjene: od -45 °C do +60 °C
Mehanički otpor: 450N/5 cm
Boja: crvena
Napomene:
- pogodna za direktno polaganje u zemlju ili beton
- visokootporna na pritiske i udarce
- visoka savitljivost
Dimenzije Ø [mm]: 40/32
Masa: 0,11 kg/m
Pakiranje: kolut 50 m

Cijev fleksibilna rebrasta dvoslojna za zaštitu energetskog kabela
Tip: DWP 50
Materijal: HDPE, polietilen visoke gustoće
Temperaturno područje primjene: od -45 °C do +60 °C
Mehanički otpor: 450N/5 cm
Boja: crvena
Napomene:
- pogodna za direktno polaganje u zemlju ili beton
- visokootporna na pritiske i udarce
- visoka savitljivost
Dimenzije Ø [mm]: 50/41
Masa: 0,16 kg/m
Pakiranje: kolut 50 m

Cijev fleksibilna rebrasta dvoslojna za zaštitu energetskog kabela
Tip: DWP 63
Materijal: HDPE, polietilen visoke gustoće
Temperaturno područje primjene: od -45 °C do +60 °C
Mehanički otpor: 450N/5 cm
Boja: crvena
Napomene:
- pogodna za direktno polaganje u zemlju ili beton
- visokootporna na pritiske i udarce
- visoka savitljivost
Dimenzije Ø [mm]: 63/52
Masa: 0,22 kg/m
Pakiranje: kolut 50 m

Cijev fleksibilna rebrasta dvoslojna za zaštitu energetskog kabela
Tip: DWP 75
Materijal: HDPE, polietilen visoke gustoće
Temperaturno područje primjene: od -45 °C do +60 °C
Mehanički otpor: 450N/5 cm
Boja: crvena
Napomene:
- pogodna za direktno polaganje u zemlju ili beton
- visokootporna na pritiske i udarce
- visoka savitljivost
Dimenzije Ø [mm]: 75/62
Masa: 0,31 kg/m
Pakiranje: kolut 50 m

Cijev fleksibilna rebrasta dvoslojna za zaštitu energetskog kabela
Tip: DWP 90
Materijal: HDPE, polietilen visoke gustoće
Temperaturno područje primjene: od -45 °C do +60 °C
Mehanički otpor: 450N/5 cm
Boja: crvena
Napomene:
- pogodna za direktno polaganje u zemlju ili beton
- visokootporna na pritiske i udarce
- visoka savitljivost
Dimenzije Ø [mm]: 90/75
Masa: 0,38 kg/m
Pakiranje: kolut 50 m

Cijev fleksibilna rebrasta dvoslojna za zaštitu energetskog kabela
Tip: DWP 125
Materijal: HDPE, polietilen visoke gustoće
Temperaturno područje primjene: od -45 °C do +60 °C
Mehanički otpor: 450N/5 cm
Boja: crvena
Napomene:
- pogodna za direktno polaganje u zemlju ili beton
- visokootporna na pritiske i udarce
- visoka savitljivost
Dimenzije Ø [mm]: 125/108
Masa: 0,78 kg/m
Pakiranje: kolut 50 m
