KABEL. STOPICA CIJEVNA Al/Cu KSAB-C 150/10 mm MP104256
Proizvođač: Metal product d.o.o.
Tip: aluminijsko-bakrena kabelska cijevna stopica s bakrenim prstenom
Nazivni presjek vodiča (mm2): 150 RM/SM, 185 RE/SE
Za vijak: M10
Promjer vodiča: 13.7 - 15 mm
Dimenzije: b=36, d1=16.5, d2=10.5, l=100 mm
Masa stopice: 93 g
Ispitano prema: HRN EN 61238
Materijal: tijelo od aluminija (Al), prsten od bakra (Cu)
Vanjska površina: čista
Namjena: za aluminijsku užad i vodiče prema DIN 48201, VDE 0295, IEC 60228, EN 50182
KABEL. STOPICA CIJEVNA Al/Cu KSAB-C 150/12 mm MP104258
Proizvođač: Metal product d.o.o.
Tip: aluminijsko-bakrena kabelska cijevna stopica s bakrenim prstenom
Nazivni presjek vodiča (mm2): 150 RM/SM, 185 RE/SE
Za vijak: M12
Promjer vodiča: 13.7 - 15 mm
Dimenzije: b=36, d1=16.5, d2=13, l=100 mm
Masa stopice: 101 g
Ispitano prema: HRN EN 61238
Materijal: tijelo od aluminija (Al), prsten od bakra (Cu)
Vanjska površina: čista
Namjena: za aluminijsku užad i vodiče prema DIN 48201, VDE 0295, IEC 60228, EN 50182
KABEL. STOPICA CIJEVNA Al/Cu KSAB-C 16/ 8 mm MP104212
Proizvođač: Metal product d.o.o.
Tip: aluminijsko-bakrena kabelska cijevna stopica s bakrenim prstenom
Nazivni presjek vodiča (mm2): 16 RM/SM, 25 RE/SE
Za vijak: M8
Promjer vodiča: 4.6 - 5.3 mm
Dimenzije: b=24, d1=5.6, d2=8.5, l=56 mm
Masa stopice: 19 g
Ispitano prema: HRN EN 61238
Materijal: tijelo od aluminija (Al), prsten od bakra (Cu)
Vanjska površina: čista
Namjena: za aluminijsku užad i vodiče prema DIN 48201, VDE 0295, IEC 60228, EN 50182
KABEL. STOPICA CIJEVNA Al/Cu KSAB-C 240/12 mm MP104274
Proizvođač: Metal product d.o.o.
Tip: aluminijsko-bakrena kabelska cijevna stopica s bakrenim prstenom
Nazivni presjek vodiča (mm2): 240 RM/SM, 300 RE/SE
Za vijak: M12
Promjer vodiča: 17.6- 19.2 mm
Dimenzije: b=45, d1=21.5, d2=13, l=124 mm
Masa stopice: 193 g
Ispitano prema: HRN EN 61238
Materijal: tijelo od aluminija (Al), prsten od bakra (Cu)
Vanjska površina: čista
Namjena: za aluminijsku užad i vodiče prema DIN 48201, VDE 0295, IEC 60228, EN 50182
KABEL. STOPICA CIJEVNA Al/Cu KSAB-C 25/ 8 mm MP104218
Proizvođač: Metal product d.o.o.
Tip: aluminijsko-bakrena kabelska cijevna stopica s bakrenim prstenom
Nazivni presjek vodiča (mm2): 25 RM/SM, 35 RE/SE
Za vijak: M8
Promjer vodiča: 5.6 - 6.5 mm
Dimenzije: b=24, d1=6.8, d2=8.5, l=65 mm
Masa stopice: 19 g
Ispitano prema: HRN EN 61238
Materijal: tijelo od aluminija (Al), prsten od bakra (Cu)
Vanjska površina: čista
Namjena: za aluminijsku užad i vodiče prema DIN 48201, VDE 0295, IEC 60228, EN 50182
KABEL. STOPICA CIJEVNA Al/Cu KSAB-C 35/10 mm MP104226
Proizvođač: Metal product d.o.o.
Tip: aluminijsko-bakrena kabelska cijevna stopica s bakrenim prstenom
Nazivni presjek vodiča (mm2): 35 RM/SM, 50 RE/SE
Za vijak: M10
Promjer vodiča: 6.6 - 7.7 mm
Dimenzije: b=26, d1=8, d2=10.5, l=72 mm
Masa stopice: 29 g
Ispitano prema: HRN EN 61238
Materijal: tijelo od aluminija (Al), prsten od bakra (Cu)
Vanjska površina: čista
Namjena: za aluminijsku užad i vodiče prema DIN 48201, VDE 0295, IEC 60228, EN 50182
KABEL. STOPICA CIJEVNA Al/Cu KSAB-C 35/ 8 mm MP104224
Proizvođač: Metal product d.o.o.
Tip: aluminijsko-bakrena kabelska cijevna stopica s bakrenim prstenom
Nazivni presjek vodiča (mm2): 35 RM/SM, 50 RE/SE
Za vijak: M8
Promjer vodiča: 6.6 - 7.7 mm
Dimenzije: b=26, d1=8, d2=8.5, l=72 mm
Masa stopice: 26 g
Ispitano prema: HRN EN 61238
Materijal: tijelo od aluminija (Al), prsten od bakra (Cu)
Vanjska površina: čista
Namjena: za aluminijsku užad i vodiče prema DIN 48201, VDE 0295, IEC 60228, EN 50182
KABEL. STOPICA CIJEVNA Al/Cu KSAB-C 50/10 mm MP104232
Proizvođač: Metal product d.o.o.
Tip: aluminijsko-bakrena kabelska cijevna stopica s bakrenim prstenom
Nazivni presjek vodiča (mm2): 50 RM/SM, 70 RE/SE
Za vijak: M10
Promjer vodiča: 7.7 - 8.6 mm
Dimenzije: b=26, d1=10, d2=10.5, l=75 mm
Masa stopice: 35 g
Ispitano prema: HRN EN 61238
Materijal: tijelo od aluminija (Al), prsten od bakra (Cu)
Vanjska površina: čista
Namjena: za aluminijsku užad i vodiče prema DIN 48201, VDE 0295, IEC 60228, EN 50182
KABEL. STOPICA CIJEVNA Al/Cu KSAB-C 70/10 mm MP104238
Proizvođač: Metal product d.o.o.
Tip: aluminijsko-bakrena kabelska cijevna stopica s bakrenim prstenom
Nazivni presjek vodiča (mm2): 70 RM/SM, 95 RE/SE
Za vijak: M10
Promjer vodiča: 9.3 - 10.2 mm
Dimenzije: b=28, d1=11.5, d2=10.5, l=87 mm
Masa stopice: 53 g
Ispitano prema: HRN EN 61238
Materijal: tijelo od aluminija (Al), prsten od bakra (Cu)
Vanjska površina: čista
Namjena: za aluminijsku užad i vodiče prema DIN 48201, VDE 0295, IEC 60228, EN 50182
KABEL. STOPICA CIJEVNA Al/Cu KSAB-C 70/12 mm MP104240
Proizvođač: Metal product d.o.o.
Tip: aluminijsko-bakrena kabelska cijevna stopica s bakrenim prstenom
Nazivni presjek vodiča (mm2): 70 RM/SM, 95 RE/SE
Za vijak: M12
Promjer vodiča: 9.3 - 10.2 mm
Dimenzije: b=28, d1=11.5, d2=13, l=87 mm
Masa stopice: 49 g
Ispitano prema: HRN EN 61238
Materijal: tijelo od aluminija (Al), prsten od bakra (Cu)
Vanjska površina: čista
Namjena: za aluminijsku užad i vodiče prema DIN 48201, VDE 0295, IEC 60228, EN 50182
KABEL. STOPICA CIJEVNA Al/Cu KSAB-C 95/10 mm MP104244
Proizvođač: Metal product d.o.o.
Tip: aluminijsko-bakrena kabelska cijevna stopica s bakrenim prstenom
Nazivni presjek vodiča (mm2): 95 RM/SM, 120 RE/SE
Za vijak: M10
Promjer vodiča: 11 - 12 mm
Dimenzije: b=32, d1=13.5, d2=10.5, l=91 mm
Masa stopice: 69 g
Ispitano prema: HRN EN 61238
Materijal: tijelo od aluminija (Al), prsten od bakra (Cu)
Vanjska površina: čista
Namjena: za aluminijsku užad i vodiče prema DIN 48201, VDE 0295, IEC 60228, EN 50182
KABEL. STOPICA CIJEVNA Al/Cu KSAB-C 95/12 mm MP104246
Proizvođač: Metal product d.o.o.
Tip: aluminijsko-bakrena kabelska cijevna stopica s bakrenim prstenom
Nazivni presjek vodiča (mm2): 95 RM/SM, 120 RE/SE
Za vijak: M12
Promjer vodiča: 11 - 12 mm
Dimenzije: b=32, d1=13.5, d2=13, l=91 mm
Masa stopice: 79 g
Ispitano prema: HRN EN 61238
Materijal: tijelo od aluminija (Al), prsten od bakra (Cu)
Vanjska površina: čista
Namjena: za aluminijsku užad i vodiče prema DIN 48201, VDE 0295, IEC 60228, EN 50182

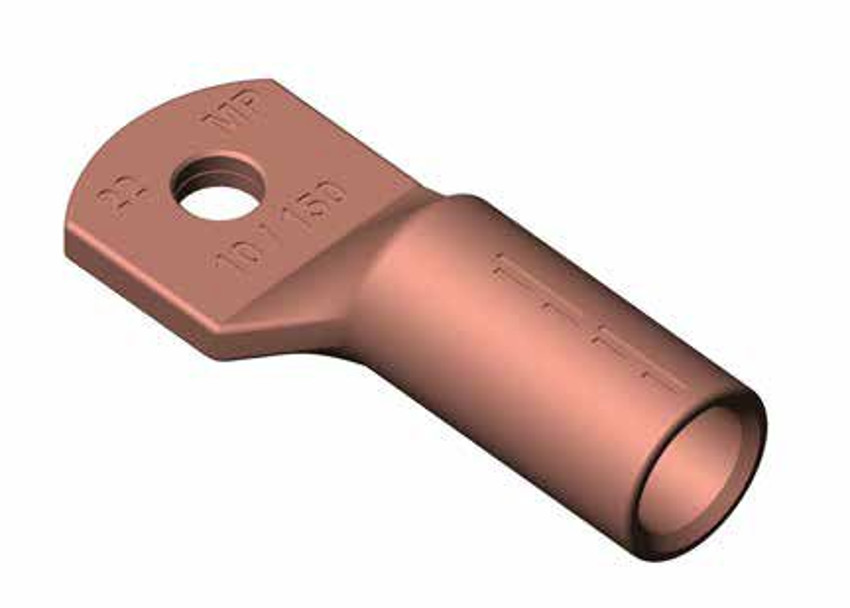

KABEL. STOPICA CIJEVNA Cu KSB-C 6/ 6 mm MP102002
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 6 RM/SM, 6 RE/SE
Za vijak: M6
Promjer vodiča: 2.9 - 3.3 mm
Dimenzije: b=10, d1=3.8, d2=6.5, l=24 mm
Masa stopice: 6 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 6/ 8 mm MP102004
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 6 RM/SM, 6 RE/SE
Za vijak: M8
Promjer vodiča: 2.9 - 3.3 mm
Dimenzije: b=13, d1=3.8, d2=8.5, l=24 mm
Masa stopice: 6 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
Napomena: nije prema standardu
KABEL. STOPICA CIJEVNA Cu KSB-C 10/ 6 mm MP102006
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 10 RM/SM, 10 RE/SE
Za vijak: M6
Promjer vodiča: 3.7 - 4.2 mm
Dimenzije: b=11, d1=4.5, d2=6.5, l=27 mm
Masa stopice: 6 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 10/ 8 mm MP102008
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 10 RM/SM, 10 RE/SE
Za vijak: M8
Promjer vodiča: 3.7 - 4.2 mm
Dimenzije: b=13, d1=4.5, d2=8.5, l=27 mm
Masa stopice: 6 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 16/10 mm MP102014
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 16 RM/SM, 16 RE/SE
Za vijak: M10
Promjer vodiča: 4.6 - 5.3 mm
Dimenzije: b=17, d1=5.5, d2=10.5, l=36 mm
Masa stopice: 15 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 16/ 6 mm MP102010
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 16 RM/SM, 16 RE/SE
Za vijak: M6
Promjer vodiča: 4.6 - 5.3 mm
Dimenzije: b=13, d1=5.5, d2=6.5, l=36 mm
Masa stopice: 15 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 16/ 8 mm MP102012
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 16 RM/SM, 16 RE/SE
Za vijak: M8
Promjer vodiča: 4.6 - 5.3 mm
Dimenzije: b=13, d1=5.5, d2=8.5, l=36 mm
Masa stopice: 14 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 25/10 mm MP102020
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 25 RM/SM, 35 RE/SE
Za vijak: M10
Promjer vodiča: 5.7 - 6.6 mm
Dimenzije: b=17, d1=7, d2=10.5, l=38 mm
Masa stopice: 22 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 25/12 mm MP102022
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 25 RM/SM, 35 RE/SE
Za vijak: M12
Promjer vodiča: 5.7 - 6.6 mm
Dimenzije: b=19, d1=7, d2=12.7, l=38 mm
Masa stopice: 22 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 25/ 6 mm MP102016
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 25 RM/SM, 35 RE/SE
Za vijak: M6
Promjer vodiča: 5.7 - 6.6 mm
Dimenzije: b=14, d1=7, d2=6.5, l=38 mm
Masa stopice: 22 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 25/ 8 mm MP102018
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 25 RM/SM, 35 RE/SE
Za vijak: M8
Promjer vodiča: 5.7 - 6.6 mm
Dimenzije: b=16, d1=7, d2=8.5, l=38 mm
Masa stopice: 21 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 35/ 8 mm MP102024
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 35 RM/SM, 50 RE/SE
Za vijak: M8
Promjer vodiča: 6.7 - 7.9 mm
Dimenzije: b=17, d1=8.2, d2=8.5, l=42 mm
Masa stopice: 33 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 50/10 mm MP102032
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 50 RM/SM, 70 RE/SE
Za vijak: M10
Promjer vodiča: 7.8 - 9.1 mm
Dimenzije: b=22, d1=10, d2=10.5, l=52 mm
Masa stopice: 44.8 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 50/ 8 mm MP102030
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 50 RM/SM, 70 RE/SE
Za vijak: M8
Promjer vodiča: 7.8 - 9.1 mm
Dimenzije: b=20, d1=10, d2=8.5, l=52 mm
Masa stopice: 44.6 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 70/10 mm MP102038
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 70 RM/SM, 95 RE/SE
Za vijak: M10
Promjer vodiča: 9.4 - 11 mm
Dimenzije: b=24, d1=11.5, d2=10.5, l=55 mm
Masa stopice: 60.2 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 70/12 mm MP102040
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 70 RM/SM, 95 RE/SE
Za vijak: M12
Promjer vodiča: 9.4 - 11 mm
Dimenzije: b=24, d1=11.5, d2=12.7, l=55 mm
Masa stopice: 58.9 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 70/ 8 mm MP102036
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 70 RM/SM, 95 RE/SE
Za vijak: M8
Promjer vodiča: 9.4 - 11 mm
Dimenzije: b=24, d1=11.5, d2=8.5, l=55 mm
Masa stopice: 59.2 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 95/10 mm MP102044
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 95 RM/SM, 120 RE/SE
Za vijak: M10
Promjer vodiča: 11 - 12.9 mm
Dimenzije: b=28, d1=13.5, d2=10.5, l=65 mm
Masa stopice: 89.7 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 95/12 mm MP102046
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 95 RM/SM, 120 RE/SE
Za vijak: M12
Promjer vodiča: 11 - 12.9 mm
Dimenzije: b=28, d1=13.5, d2=12.7, l=65 mm
Masa stopice: 86.2 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 120/10 mm MP102050
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 120 RM/SM, 150 RE/SE
Za vijak: M10
Promjer vodiča: 12.4 - 14.5 mm
Dimenzije: b=32, d1=15.5, d2=10.5, l=70 mm
Masa stopice: 114 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 120/12 mm MP102052
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 120 RM/SM, 150 RE/SE
Za vijak: M12
Promjer vodiča: 12.4 - 14.5 mm
Dimenzije: b=32, d1=15.5, d2=12.7, l=70 mm
Masa stopice: 113 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 150/10 mm MP102056
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 150 RM/SM, 185 RE/SE
Za vijak: M10
Promjer vodiča: 13.8 - 16.2 mm
Dimenzije: b=34, d1=17, d2=10.5, l=78 mm
Masa stopice: 164 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 150/12 mm MP102058
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 150 RM/SM, 185 RE/SE
Za vijak: M12
Promjer vodiča: 13.8 - 16.2 mm
Dimenzije: b=34, d1=17, d2=12.7, l=78 mm
Masa stopice: 163 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 185/12 mm MP102066
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 185 RM/SM, 240 RE/SE
Za vijak: M12
Promjer vodiča: 15.4 - 18 mm
Dimenzije: b=37, d1=19, d2=12.7, l=82 mm
Masa stopice: 181 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 240/12 mm MP102074
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 240 RM/SM, 300 RE/SE
Za vijak: M12
Promjer vodiča: 17.6 - 20.6 mm
Dimenzije: b=42, d1=21.5, d2=12.7, l=92 mm
Masa stopice: 270 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 35/10 mm MP102026
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 35 RM/SM, 50 RE/SE
Za vijak: M10
Promjer vodiča: 6.7 - 7.9 mm
Dimenzije: b=19, d1=8.2, d2=10.5, l=42 mm
Masa stopice: 35 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 50/12 mm MP102034
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 50 RM/SM, 70 RE/SE
Za vijak: M12
Promjer vodiča: 7.8 - 9.1 mm
Dimenzije: b=24, d1=10, d2=12.7, l=52 mm
Masa stopice: 44 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Al/Cu KSAB-C 50/ 8 mm MP104230
Proizvođač: Metal product d.o.o.
Tip: aluminijsko-bakrena kabelska cijevna stopica s bakrenim prstenom
Nazivni presjek vodiča (mm2): 50 RM/SM, 70 RE/SE
Za vijak: M8
Promjer vodiča: 7.7 - 8.6 mm
Dimenzije: b=26, d1=10, d2=8.5, l=75 mm
Masa stopice: 33 g
Ispitano prema: HRN EN 61238
Materijal: tijelo od aluminija (Al), prsten od bakra (Cu)
Vanjska površina: čista
Namjena: za aluminijsku užad i vodiče prema DIN 48201, VDE 0295, IEC 60228, EN 50182
KABEL. STOPICA CIJEVNA Al/Cu KSAB-C 16/10 mm MP104214
Proizvođač: Metal product d.o.o.
Tip: aluminijsko-bakrena kabelska cijevna stopica s bakrenim prstenom
Nazivni presjek vodiča (mm2): 16 RM/SM, 25 RE/SE
Za vijak: M10
Promjer vodiča: 4.6 - 5.3 mm
Dimenzije: b=24, d1=5.6, d2=10.5, l=56 mm
Masa stopice: 19 g
Ispitano prema: HRN EN 61238
Materijal: tijelo od aluminija (Al), prsten od bakra (Cu)
Vanjska površina: čista
Namjena: za aluminijsku užad i vodiče prema DIN 48201, VDE 0295, IEC 60228, EN 50182
KABEL. STOPICA CIJEVNA Al/Cu KSAB-C 25/10 mm MP104220
Proizvođač: Metal product d.o.o.
Tip: aluminijsko-bakrena kabelska cijevna stopica s bakrenim prstenom
Nazivni presjek vodiča (mm2): 25 RM/SM, 35 RE/SE
Za vijak: M10
Promjer vodiča: 5.6 - 6.5 mm
Dimenzije: b=24, d1=6.8, d2=10.5, l=65 mm
Masa stopice: 21 g
Ispitano prema: HRN EN 61238
Materijal: tijelo od aluminija (Al), prsten od bakra (Cu)
Vanjska površina: čista
Namjena: za aluminijsku užad i vodiče prema DIN 48201, VDE 0295, IEC 60228, EN 50182
KABEL. STOPICA CIJEVNA Al/Cu KSAB-C 35/12 mm MP104228
Proizvođač: Metal product d.o.o.
Tip: aluminijsko-bakrena kabelska cijevna stopica s bakrenim prstenom
Nazivni presjek vodiča (mm2): 35 RM/SM, 50 RE/SE
Za vijak: M12
Promjer vodiča: 6.6 - 7.7 mm
Dimenzije: b=26, d1=8, d2=13, l=72 mm
Masa stopice: 31 g
Ispitano prema: HRN EN 61238
Materijal: tijelo od aluminija (Al), prsten od bakra (Cu)
Vanjska površina: čista
Namjena: za aluminijsku užad i vodiče prema DIN 48201, VDE 0295, IEC 60228, EN 50182
KABEL. STOPICA CIJEVNA Al/Cu KSAB-C 50/12 mm MP104234
Proizvođač: Metal product d.o.o.
Tip: aluminijsko-bakrena kabelska cijevna stopica s bakrenim prstenom
Nazivni presjek vodiča (mm2): 50 RM/SM, 70 RE/SE
Za vijak: M12
Promjer vodiča: 7.7 - 8.6 mm
Dimenzije: b=26, d1=10, d2=13, l=75 mm
Masa stopice: 42 g
Ispitano prema: HRN EN 61238
Materijal: tijelo od aluminija (Al), prsten od bakra (Cu)
Vanjska površina: čista
Namjena: za aluminijsku užad i vodiče prema DIN 48201, VDE 0295, IEC 60228, EN 50182
KABEL. STOPICA CIJEVNA Al/Cu KSAB-C 70/ 8 mm MP104236
Proizvođač: Metal product d.o.o.
Tip: aluminijsko-bakrena kabelska cijevna stopica s bakrenim prstenom
Nazivni presjek vodiča (mm2): 70 RM/SM, 95 RE/SE
Za vijak: M8
Promjer vodiča: 9.3 - 10.2 mm
Dimenzije: b=28, d1=11.5, d2=8.5, l=87 mm
Masa stopice: 51 g
Ispitano prema: HRN EN 61238
Materijal: tijelo od aluminija (Al), prsten od bakra (Cu)
Vanjska površina: čista
Namjena: za aluminijsku užad i vodiče prema DIN 48201, VDE 0295, IEC 60228, EN 50182
KABEL. STOPICA CIJEVNA Al/Cu KSAB-C 120/10 mm MP104250
Proizvođač: Metal product d.o.o.
Tip: aluminijsko-bakrena kabelska cijevna stopica s bakrenim prstenom
Nazivni presjek vodiča (mm2): 120 RM/SM, 150 RE/SE
Za vijak: M10
Promjer vodiča: 12.3 - 13.5 mm
Dimenzije: b=34, d1=15, d2=10.5, l=91 mm
Masa stopice: 82 g
Ispitano prema: HRN EN 61238
Materijal: tijelo od aluminija (Al), prsten od bakra (Cu)
Vanjska površina: čista
Namjena: za aluminijsku užad i vodiče prema DIN 48201, VDE 0295, IEC 60228, EN 50182
KABEL. STOPICA CIJEVNA Al/Cu KSAB-C 120/12 mm MP104252
Proizvođač: Metal product d.o.o.
Tip: aluminijsko-bakrena kabelska cijevna stopica s bakrenim prstenom
Nazivni presjek vodiča (mm2): 120 RM/SM, 150 RE/SE
Za vijak: M12
Promjer vodiča: 12.3 - 13.5 mm
Dimenzije: b=34, d1=15, d2=13, l=91 mm
Masa stopice: 80 g
Ispitano prema: HRN EN 61238
Materijal: tijelo od aluminija (Al), prsten od bakra (Cu)
Vanjska površina: čista
Namjena: za aluminijsku užad i vodiče prema DIN 48201, VDE 0295, IEC 60228, EN 50182
KABEL. STOPICA VIJČANA BLMT-95/240-17
Vijčana kabelska cijevna stopica s kidajućim glavama vijaka, za Al i Cu vodiče, primjenjiva za unutarnju i vanjsku ugradnju, do 42kV
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Kataloški broj: BLMT-95/240-17
Područje korištenja vodiča:
Al okrugli višežični: 95-240 mm² (promjer vodiča: 11 - 19.2 mm), Al okrugli 1-žični: 95-240 mm² (promjer vodiča: 10.5 - 18 mm), Al sektorski višežični: 95-150 mm² (185-240 mm2 uz prethodno zaokruživanje vodiča), Al sektorski 1-žični: 95-150 mm² (185(90°))
Cu okrugli višežični: 95-240 mm² (promjer vodiča: 11 - 19.2 mm), Cu okrugli 1-žični: 95-240 mm², Cu sektorski višežični: 95-150 mm² (185-240 mm2 uz prethodno zaokruživanje vodiča)
Veličina vijka: M16 (promjer provrta za vijak LB = 17 mm)
Broj kontaktnih vijaka: 2
Dimenzije [mm]: L1= 112, L2= 60, D1= 33, D2= 20, AF= 13
Standard: IEC 61238-1, klasa A
Materijal: pokositrena aluminijska slitina visoke čvrstoće
Napomene: stopice imaju redukcijske umetke za manje presjeke vodiča te kidajuće glave vijaka (s kontroliranim momentom kidanja) čime se garantira dobar električni kontakt, jednostavna ugradnja
Primjena: u nisko i srednjenaponskim električnim mrežama
Masa: 248 g
Pakiranje 1/3 kom
KABEL. STOPICA CIJEVNA Cu KSB-C 185/16 mm MP102068
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 185 RM/SM, 240 RE/SE
Za vijak: M16
Promjer vodiča: 15.4 - 18 mm
Dimenzije: b=37, d1=19, d2=17, l=82 mm
Masa stopice: 187.5 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA VIJČANA BLMT-35/150-17
Vijčana kabelska cijevna stopica s kidajućim glavama vijaka, za Al i Cu vodiče, primjenjiva za unutarnju i vanjsku ugradnju, do 42kV
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Kataloški broj: BLMT-35/150-17
Područje korištenja vodiča:
Al okrugli višežični: 35-150 mm² (promjer vodiča: 6.8 - 15 mm), Al okrugli 1-žični: 35-150 mm² (promjer vodiča: 6.5 - 14 mm), Al sektorski višežični: 50-95 mm² (120-150 mm² uz prethodno zaokruživanje vodiča), Al sektorski 1-žični: 50-120 mm²
Cu okrugli višežični: 35-150 mm² (promjer vodiča: 6.6 - 15 mm), Cu okrugli 1-žični: 35-50 mm² (promjer vodiča: 6.5 - 8 mm), Cu sektorski višežični: 50-95 mm² (120-150 mm² uz prethodno zaokruživanje vodiča)
Veličina vijka: M16 (promjer provrta za vijak LB = 17 mm)
Broj kontaktnih vijaka: 1
Dimenzije [mm]: L1= 86, L2= 35, D1= 28, D2= 15.8, AF= 13
Standard: IEC 61238-1, klasa A
Materijal: pokositrena aluminijska slitina visoke čvrstoće
Napomene: stopice imaju redukcijske umetke za manje presjeke vodiča te kidajuće glave vijaka (s kontroliranim momentom kidanja) čime se garantira dobar električni kontakt, jednostavna ugradnja
Primjena: u nisko i srednjenaponskim električnim mrežama
Masa: 109 g
Pakiranje 1/3 kom
