Proizvođač: ABB
Tip: AF09Z-30-01-21
Kataloški broj: 1SBL136001R2101
Broj glavnih polova NO: 3
Broj pomoćnih polova NO: 0
Broj pomoćnih polova NC: 1
Nazivna struja polova In [A]: 9 A
Nazivni napon svitka Un [V]: 24-60 V AC, 20-60 V DC
Nazivni napon polova AC-3 Un [V]: 400 V
Nazivna snaga AC-3 P [kW]: 4 kW
Nazivna frekvencija: 50/60 Hz
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 1200
Mehanička trajnost uklopa po satu: 3600
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 45x86x77
Masa: 310 g
Pakiranje: 1

Proizvođač: ABB
Tip: AF116-30-11-13
Kataloški broj: 1SFL427001R1311
Broj glavnih polova NO: 3
Broj pomoćnih polova bočna ugradnja: 1NO+1NC
Nazivna struja polova In [A]: 116 A
Nazivni napon svitka Un [V]: 100-250 VAC, 100-250 VDC
Nazivni napon polova AC-3 Un [V]: 380/400 V
Nazivna snaga AC-3 P [kW]: 55 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 10 - 70 mm²
Dimenzije ŠxVxD [mm]: 90x150x126
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 300
Mehanička trajnost uklopa po satu: 300
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 90x150x126
Masa: 1644 g
Pakiranje: 1

Proizvođač: ABB
Tip: AF12-30-10-11
Kataloški broj: 1SBL157001R1110
Broj glavnih polova NO: 3
Broj pomoćnih polova NO: 1
Nazivna struja polova In [A]: 12 A
Nazivni napon svitka Un [V]: 24-60 VAC, 20-60 VDC
Nazivni napon polova AC-3 Un [V]: 400 V
Nazivna snaga AC-3 P [kW]: 5.5 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 0,75 - 4 mm²
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 1200
Mehanička trajnost uklopa po satu: 3600
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 45x86x77
Masa: 270 g
Pakiranje: 1/54

Proizvođač: ABB
Tip: AF12-30-10-13
Kataloški broj: 1SBL157001R1310
Broj glavnih polova NO: 3
Broj pomoćnih polova NO: 1
Nazivna struja polova In [A]: 12 A
Nazivni napon svitka Un [V]: 100-250 VAC, 100-250 VDC
Nazivni napon polova AC-3 Un [V]: 400 V
Nazivna snaga AC-3 P [kW]: 5.5 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 0,75 - 4 mm²
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 1200
Mehanička trajnost uklopa po satu: 3600
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 45x86x77
Masa: 270 g
Pakiranje: 1/54

Proizvođač: ABB
Tip: AF140-30-11-13
Kataloški broj: 1SFL447001R1311
Broj glavnih polova NO: 3
Broj pomoćnih polova bočna ugradnja: 1NO+1NC
Nazivna struja polova In [A]: 140 A
Nazivni napon svitka Un [V]: 100-250 VAC, 100-250 VDC
Nazivni napon polova AC-3 Un [V]: 380/400 V
Nazivna snaga AC-3 P [kW]: 75 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 10 - 95 mm²
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 300
Mehanička trajnost uklopa po satu: 300
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 90x150x126
Masa: 1644 g
Pakiranje: 1

Proizvođač: ABB
Tip: AF16-30-10-11
Kataloški broj: 1SBL177001R1110
Broj glavnih polova NO: 3
Broj pomoćnih polova NO: 1
Nazivna struja polova In [A]: 16 A
Nazivni napon svitka Un [V]: 24-60 VAC, 20-60 VDC
Nazivni napon polova AC-3 Un [V]: 400 V
Nazivna snaga AC-3 P [kW]: 7.5 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 0,75 - 4 mm²
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 1200
Mehanička trajnost uklopa po satu: 3600
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 45x86x77
Masa: 270 g
Pakiranje: 1/54

Proizvođač: ABB
Tip: AF16-30-10-13
Kataloški broj: 1SBL177001R1310
Broj glavnih polova NO: 3
Broj pomoćnih polova NO: 1
Nazivna struja polova In [A]: 16 A
Nazivni napon svitka Un [V]: 100-250 VAC, 100-250 VDC
Nazivni napon polova AC-3 Un [V]: 400 V
Nazivna snaga AC-3 P [kW]: 7.5 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 0,75 - 4 mm²
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 1200
Mehanička trajnost uklopa po satu: 3600
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 45x86x77
Masa: 270 g
Pakiranje: 1/54

Proizvođač: ABB
Tip: AF26-30-00-11
Kataloški broj: 1SBL237001R1100
Broj glavnih polova NO: 3
Nazivna struja polova In [A]: 26 A
Nazivni napon svitka Un [V]: 24-60 VAC, 20-60 VDC
Nazivni napon polova AC-3 Un [V]: 400 V
Nazivna snaga AC-3 P [kW]: 11 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 1.5 - 10 mm²
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 1200
Mehanička trajnost uklopa po satu: 3600
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 45x86x86
Masa: 310 g
Pakiranje: 1/45

Proizvođač: ABB
Tip: AF26-30-00-13
Kataloški broj: 1SBL237001R1300
Broj glavnih polova NO: 3
Nazivna struja polova In [A]: 26 A
Nazivni napon svitka Un [V]: 100-250 VAC, 100-250 VDC
Nazivni napon polova AC-3 Un [V]: 400 V
Nazivna snaga AC-3 P [kW]: 11 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 1.5 - 10 mm²
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 1200
Mehanička trajnost uklopa po satu: 3600
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 45x86x86
Masa: 310 g
Pakiranje: 1/45

Proizvođač: ABB
Tip: AF30-30-00-11
Kataloški broj: 1SBL277001R1100
Broj glavnih polova NO: 3
Nazivna struja polova In [A]: 32 A
Nazivni napon svitka Un [V]: 24-60 VAC, 20-60 VDC
Nazivni napon polova AC-3 Un [V]: 400 V
Nazivna snaga AC-3 P [kW]: 15 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 1.5 - 10 mm²
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 1200
Mehanička trajnost uklopa po satu: 3600
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 45x86x86
Masa: 310 g
Pakiranje: 1/45

Proizvođač: ABB
Tip: AF30-30-00-13
Kataloški broj: 1SBL277001R1300
Broj glavnih polova NO: 3
Nazivna struja polova In [A]: 32 A
Nazivni napon svitka Un [V]: 100-250 VAC, 100-250 VDC
Nazivni napon polova AC-3 Un [V]: 400 V
Nazivna snaga AC-3 P [kW]: 15 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 1.5 - 10 mm²
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 1200
Mehanička trajnost uklopa po satu: 3600
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 45x86x86
Masa: 310 g
Pakiranje: 1/45

Proizvođač: ABB
Tip: AF38-30-00-11
Kataloški broj: 1SBL297001R1100
Broj glavnih polova NO: 3
Nazivna struja polova In [A]: 38 A
Nazivni napon svitka Un [V]: 24-60 VAC, 20-60 VDC
Nazivni napon polova AC-3 Un [V]: 400 V
Nazivna snaga AC-3 P [kW]: 18.5 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 1.5 - 10 mm²
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 1200
Mehanička trajnost uklopa po satu: 3600
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 45x86x86
Masa: 310 g
Pakiranje: 1/45

Proizvođač: ABB
Tip: AF38-30-00-13
Kataloški broj: 1SBL297001R1300
Broj glavnih polova NO: 3
Nazivna struja polova In [A]: 38 A
Nazivni napon svitka Un [V]: 100-250 VAC, 100-250 VDC
Nazivni napon polova AC-3 Un [V]: 400 V
Nazivna snaga AC-3 P [kW]: 18.5 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 1.5 - 10 mm²
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 1200
Mehanička trajnost uklopa po satu: 3600
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 45x86x86
Masa: 310 g
Pakiranje: 1/45

Proizvođač: ABB
Tip: AF40-30-00-11
Kataloški broj: 1SBL347001R1100
Broj glavnih polova NO: 3
Nazivna struja polova In [A]: 40 A
Nazivni napon svitka Un [V]: 24-60 VAC, 200-60 VDC
Nazivni napon polova AC-3 Un [V]: 400 V
Nazivna snaga AC-3 P [kW]: 18.5 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 4 - 35 mm²
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 1200
Mehanička trajnost uklopa po satu: 3600
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 55x125.5x111
Masa: 970 g
Pakiranje: 1/10

Proizvođač: ABB
Tip: AF40-30-00-13
Kataloški broj: 1SBL347001R1300
Broj glavnih polova NO: 3
Nazivna struja polova In [A]: 40 A
Nazivni napon svitka Un [V]: 100-250 VAC, 100-250 VDC
Nazivni napon polova AC-3 Un [V]: 400 V
Nazivna snaga AC-3 P [kW]: 18.5 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 4 - 35 mm²
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 1200
Mehanička trajnost uklopa po satu: 3600
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 55x125.5x111
Masa: 970 g
Pakiranje: 1/10

Proizvođač: ABB
Tip: AF52-30-00-11
Kataloški broj: 1SBL367001R1100
Broj glavnih polova NO: 3
Nazivna struja polova In [A]: 50 A
Nazivni napon svitka Un [V]: 24-60 VAC, 20-60 VDC
Nazivni napon polova AC-3 Un [V]: 400 V
Nazivna snaga AC-3 P [kW]: 22 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 4 - 35 mm²
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 1200
Mehanička trajnost uklopa po satu: 3600
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 55x125.5x111
Masa: 970 g
Pakiranje: 1/10

Proizvođač: ABB
Tip: AF52-30-00-13
Kataloški broj: 1SBL367001R1300
Broj glavnih polova NO: 3
Nazivna struja polova In [A]: 50 A
Nazivni napon svitka Un [V]: 100-250 VAC, 100-250 VDC
Nazivni napon polova AC-3 Un [V]: 400 V
Nazivna snaga AC-3 P [kW]: 22 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 4 - 35 mm²
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 1200
Mehanička trajnost uklopa po satu: 3600
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 55x125.5x111
Masa: 970 g
Pakiranje: 1/10

Proizvođač: ABB
Tip: AF65-30-00-13
Kataloški broj: 1SBL387001R1300
Broj glavnih polova NO: 3
Nazivna struja polova In [A]: 65 A
Nazivni napon svitka Un [V]: 100-250 VAC, 100-250 VDC
Nazivni napon polova AC-3 Un [V]: 400 V
Nazivna snaga AC-3 P [kW]: 30 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 4 - 35 mm²
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 1200
Mehanička trajnost uklopa po satu: 3600
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 55x125.5x111
Masa: 950 g
Pakiranje: 1/10

Proizvođač: ABB
Tip: AF80-30-00-13
Kataloški broj: 1SBL397001R1300
Broj glavnih polova NO: 3
Nazivna struja polova In [A]: 80 A
Nazivni napon svitka Un [V]: 100-250 VAC, 100-250 VDC
Nazivni napon polova AC-3 Un [V]: 400 V
Nazivna snaga AC-3 P [kW]: 37 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 6 - 50 mm²
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 1200
Mehanička trajnost uklopa po satu: 3600
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 70x125.5x116
Masa: 1170 g
Pakiranje: 1/8

Proizvođač: ABB
Tip: AF96-30-00-13
Kataloški broj: 1SBL407001R1300
Broj glavnih polova NO: 3
Nazivna struja polova In [A]: 96 A
Nazivni napon svitka Un [V]: 100-250 VAC, 100-250 VDC
Nazivni napon polova AC-3 Un [V]: 400 V
Nazivna snaga AC-3 P [kW]: 45 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 6 - 50 mm²
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 1200
Mehanička trajnost uklopa po satu: 3600
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 70x125.5x116
Masa: 1170 g
Pakiranje: 1/8

Proizvođač: ABB
Tip: B6-30-10-01
Broj glavnih polova NO: 3
Broj pomoćnih polova NO: 1
Nazivna struja polova In [A]: 20 A
Nazivni napon svitka Un [V]: 24 VAC
Nazivni napon polova AC-3 Un [V]: 380/440 V
Nazivna snaga AC-3 P [kW]: 4 kW
Nazivna frekvencija: 50/60 Hz
Kataloški broj: GJL1211001R0101
Priključna stezaljka polova: 1 - 2.5 mm²
Dimenzije ŠxVxD [mm]: 52.5x57.5x46.5
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 600
Mehanička trajnost: 10000000
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Težina: 175 g
Pakiranje: 10

Proizvođač: ABB
Tip: B6-30-10-80
Broj glavnih polova NO: 3
Broj pomoćnih polova NO: 1
Nazivna struja polova In [A]: 20 A
Nazivni napon svitka Un [V]: 220-240 VAC
Nazivni napon polova AC-3 Un [V]: 380/440 V
Nazivna snaga AC-3 P [kW]: 4 kW
Nazivna frekvencija: 50/60 Hz
Kataloški broj: GJL1211001R8100
Priključna stezaljka polova: 1 - 2.5 mm²
Dimenzije ŠxVxD [mm]: 52.5x57.5x46.5
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 600
Mehanička trajnost: 10000000
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Težina: 175 g
Pakiranje: 10

Proizvođač: ABB
Tip: B7-30-10-01
Broj glavnih polova NO: 3
Broj pomoćnih polova NO: 1
Nazivna struja polova In [A]: 20 A
Nazivni napon svitka Un [V]: 24 VAC
Nazivni napon polova AC-3 Un [V]: 380/440 V
Nazivna snaga AC-3 P [kW]: 5.5 kW
Nazivna frekvencija: 50/60 Hz
Kataloški broj: GJL1311001R0101
Priključna stezaljka polova: 1 - 2.5 mm²
Dimenzije ŠxVxD [mm]: 52.5x57.5x46.5
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 600
Mehanička trajnost: 10000000
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Težina: 175 g
Pakiranje: 10

Proizvođač: ABB
Tip: B7-30-10-80
Broj glavnih polova NO: 3
Broj pomoćnih polova NO: 1
Nazivna struja polova In [A]: 20 A
Nazivni napon svitka Un [V]: 220-240 VAC
Nazivni napon polova AC-3 Un [V]: 380/440 V
Nazivna snaga AC-3 P [kW]: 5.5 kW
Nazivna frekvencija: 50/60 Hz
Kataloški broj: GJL1311001R8100
Priključna stezaljka polova: 1 - 2.5 mm²
Dimenzije ŠxVxD [mm]: 52.5x57.5x46.5
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 600
Mehanička trajnost: 10000000
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Težina: 175 g
Pakiranje: 10

Proizvođač: ABB
Tip: BC7-30-10-01
Broj glavnih polova NO: 3
Broj pomoćnih polova NO: 1
Nazivna struja polova In [A]: 20 A
Nazivni napon svitka Un [V]: 24 VDC
Nazivni napon polova AC-3 Un [V]: 380/440 V
Nazivna snaga AC-3 P [kW]: 5.5 kW
Nazivna frekvencija: 50/60 Hz
Kataloški broj: GJL1313001R0101
Priključna stezaljka polova: 1 - 2.5 mm²
Dimenzije ŠxVxD [mm]: 52.5x57.5x46.5
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 600
Mehanička trajnost: 10000000
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Težina: 175 g
Pakiranje: 10

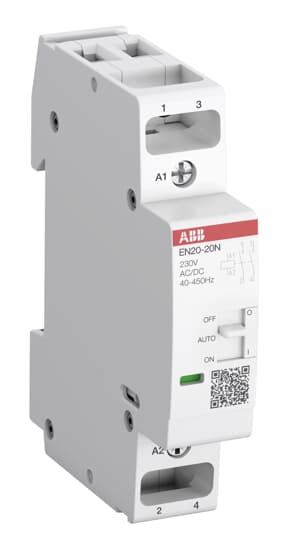

Sklopnik instalacijski 24 V AC/DC, sa preklopkom ON/OFF/AUTO
Proizvođač: ABB
Tip: EN20-20N-01
Kataloški broj: 1SBE122111R0120
Broj polova NO: 2
Broj polova NC: 0
Nazivna struja polova In [A]: 20
Nazivni napon svitka Un [V]: 24 V AC/DC
Nazivni napon polova AC-1 Un [V]: 250 V AC, 220 V DC
Nazivna snaga AC-1 P [kW]: 4,6
Nazivna frekvencija [Hz]: 50/60
Prihvat vodiča: vijčani priključak, od 1 do 10 mm2
Montaža na letvu: EN 60715
Električka trajnost uklopa AC-3 (op. c.): 150000
Mehanička trajnost uklopa (op. c): 1000000
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Standardi: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1, IEC/EN 61095
Dimenzije ŠxVxD [mm]: 18x65x85
Masa: 135 g
Pakiranje: 1 kom

Tehničke specifikacije: SKLOPNIK INSTALACIJSKI EN20-20N-01 24V AC/DC ON/OFF/AUTO    1SBE122111R0120

Proizvođač: ABB
Tip: ESB16-20
Kataloški broj: 1SBE111111R0120
Broj polova NO: 2
Broj polova NC: 0
Nazivna struja polova In [A]: 16 A
Nazivni napon svitka Un [V]: 24 V
Nazivni napon polova AC-1 Un [V]: 230 V DC / 250 V AC
Nazivna snaga AC-1 P [kW]: 3,7 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: vijčani priključak (1-6 mm²)
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 150000
Mehanička trajnost uklopa po satu: 1000000
Stupanj zaštite: IP20
Standard: IEC 60947-4-1, EN 60947-4-1
Dimenzije ŠxVxD [mm]: 18x85x65
Masa: 140 g
Pakiranje: 1 kom

Specifikacije SKLOPNIK INSTALACIJSKI ESB16-20N-01 24V AC/DC 1SBE111111R0120

Proizvođač: ABB
Tip: ESB20-11N-06
Kataloški broj: 1SBE121111R0611
Broj polova NO: 1
Broj polova NC: 1
Nazivna struja polova In [A]: 20 A
Nazivni napon svitka Un [V]: 230 V AC/DC
Nazivni napon polova AC-1 Un [V]: 230 V
Nazivna snaga AC-1 P [kW]: 4 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 0,5 - 10 mm2
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 150000
Mehanička trajnost uklopa po satu: 1000000
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Standardi: IEC 60947-4-1 i EN 60947-4-1
Dimenzije ŠxVxD [mm]: 18x85x65
Masa: 140 g
Pakiranje: 10/120

Proizvođač: ABB
Tip: ESB20-20N-01
Kataloški broj: 1SBE121111R0120
Broj polova NO: 2
Broj polova NC: 0
Nazivna struja polova In [A]: 20 A
Nazivni napon svitka Un [V]: 24 V AC/DC
Nazivni napon polova AC-1 Un [V]: 230 V
Nazivna snaga AC-1 P [kW]: 4 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 0,5 - 10 mm2
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 150000
Mehanička trajnost uklopa po satu: 1000000
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Standardi: IEC 60947-4-1 i EN 60947-4-1
Dimenzije ŠxVxD [mm]: 18x85x65
Masa: 140 g
Pakiranje: 10/120

Proizvođač: ABB
Tip: ESB20-20
Kataloški broj: 1SBE121111R0620
Broj polova NO: 2
Broj polova NC: 0
Nazivna struja polova In [A]: 20 A
Nazivni napon svitka Un [V]: 230 VAC
Nazivni napon polova AC-1 Un [V]: 230 V
Nazivna snaga AC-1 P [kW]: 4 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 0,5 - 10 mm2
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 150000
Mehanička trajnost uklopa po satu: 1000000
Standardi: IEC 60947-4-1 i EN 60947-4-1
Dimenzije ŠxVxD [mm]: 18x85x65
Masa: 130 g
Pakiranje: 10/120

Proizvođač: ABB
Tip: ESB24-31
Kataloški broj: GHE3291602R0006
Broj polova NO: 3
Broj polova NC: 1
Nazivna struja polova In [A]: 24 A
Nazivni napon svitka Un [V]: 230 VAC/VDC
Nazivni napon polova AC-1 Un [V]: 230 V
Nazivna snaga AC-1 P [kW]: 5.5 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 1.5 - 10 mm²
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 150000
Mehanička trajnost uklopa po satu: 1000000
Standardi: IEC 60947-4-1 i EN 60947-4-1
Dimenzije ŠxVxD [mm]: 36x85x65
Masa: 245 g
Pakiranje: 5

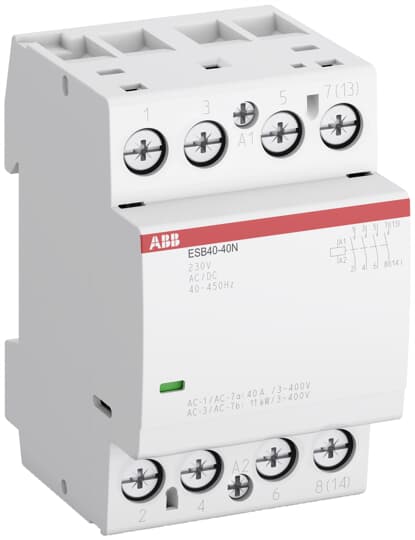

Proizvođač: ABB
Tip: ESB40-40
Kataloški broj: GHE3491102R0006
Broj polova NO: 4
Broj polova NC: 0
Nazivna struja polova In [A]: 40 A
Nazivni napon svitka Un [V]: 230 VAC/VDC
Nazivni napon polova AC-1 Un [V]: 230 V
Nazivna snaga AC-1 P [kW]: 9.2 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 1.5 - 16 mm²
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 150000
Mehanička trajnost uklopa po satu: 1000000
Standardi: IEC 60947-4-1 i EN 60947-4-1
Dimenzije ŠxVxD [mm]: 54x85x65
Masa: 405 g
Pakiranje: 3

Proizvođač: ABB
Tip: ESB40-40
Kataloški broj: 1SAE341111R0640
Broj polova NO: 4
Broj polova NC: 0
Nazivna struja polova In [A]: 40 A
Nazivni napon svitka Un [V]: 230 V AC
Nazivni napon polova AC-1 Un [V]: 230 V DC / 400 V AC
Nazivna snaga AC-1 P [kW]: 9,2 kW (jednofazno), 27,7 kW (trofazno)
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: vijčani priključak (1,5 - 16 mm²)
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 150000
Mehanička trajnost uklopa po satu: 1000000
Stupanj zaštite: IP20
Standard: IEC 60947-4-1, EN 60947-4-1
Dimenzije ŠxVxD [mm]: 54x85x65
Masa: 405 g
Pakiranje: 1 kom

Tehničke specifikacije: SKLOPNIK INSTALACIJSKI ESB40-40N-06 230V AC/DC 1SAE341111R0640

Elektromehanički uklopni sat
Proizvođač: ABB
Tip: AD1NO-R-15m
Kataloški broj: 2CSM231215R0601
Broj polova NO: 1
Nazivna struja In [A]: 16 A
Nazivni napon Un [V]: 240 V AC
Nazivna frekvencija: 50/60 Hz
Funkcija rada: dnevni program
Rad bez napajanja: 100 h
Stupanj zaštite: IP20
Ostalo: vremenska podjela minimalno 15 min
Montaža na letvu: EN 60715 (EN 50022)
Standardi: IEC/EN 61812-1
Dimenzije ŠxVxD [mm]: 17,5x90x66
Masa: 75 g
Pakiranje: 1/10

Elektromehanički uklopni sat
Proizvođač: ABB
Tip: AT1e-R
Kataloški broj: 2CSM231215R0601
Broj polova NO: 1
Nazivna struja In [A]: 16 A
Nazivni napon Un [V]: 240 VAC
Nazivna frekvencija: 50/60 Hz
Funkcija rada: vremenska podjela minimalno 15 min
Rad bez napajanja: 100 h
Montaža na letvu: EN 60715 (EN 50022)
Standardi: IEC/EN 61812-1
Dimenzije ŠxVxD [mm]: 18x90x64
Masa: 95 g
Pakiranje: 1/10
