ČAHURE Al-Cu / Cu-Al
KABEL. ČAHURA VIJČANA BSM-25/95
Vijčana spojna kabelska čahura s kidajućim glavama vijaka, za Al i Cu vodiče, do 42 kV
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Kataloški broj: BSM-25/95
Tip: BSM vijčana spojna kabelska čahura s kidajućim glavama vijaka
Broj kontaktnih vijaka: 2
Područje korištenja vodiča:
Al okrugli višežični: 25-95 mm² (promjer vodiča: 5.7 - 12.5 mm), Al okrugli 1-žični: 16-95 mm² (promjer vodiča: 4.1 - 11 mm), Al sektorski višežični: 25-70 mm² (95 mm² uz prethodno zaokruživanje vodiča)
Cu okrugli višežični: 16-95 mm² (promjer vodiča: 4.8 - 12.5 mm), Cu okrugli 1-žični: 10-50 mm² (promjer vodiča: 3.6 - 8 mm), Cu sektorski višežični: 25-70 mm² (95 mm² uz prethodno zaokruživanje vodiča)
Materijal: pokositrena aluminijska slitina visoke čvrstoće
Namjena: u nisko i srednjenaponskim električnim mrežama
Napomene:
- čahure se isporučuju s redukcijskim umetcima za vodiče manjih presjeka. Umetci su u obliku kontaktnih pločica, imaju na sebi uzdužne žljebove i vodilice za ulaganje u tijelo čahure
- imaju kidajuće glave vijaka s kontroliranim momentom kidanja, čime se garantira dobar električni kontakt
Standard: IEC 61238-1, klasa A, CENELEC HD 629.1, HD 629.2
Dimenzije [mm]: L1= 65, L2= 30, D1= 24, D2= 12.8
Pakiranje: 1/18 kom
KABEL. ČAHURA VIJČANA BSM-95/240
Vijčana spojna kabelska čahura s kidajućim glavama vijaka, za Al i Cu vodiče, do 42 kV
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Kataloški broj: BSM-95/240
Tip: BSM vijčana spojna kabelska čahura s kidajućim glavama vijaka
Broj kontaktnih vijaka: 4
Područje korištenja vodiča:
Al okrugli višežični: 70-240 mm² (promjer vodiča: 9.3 - 19.2 mm), Al okrugli 1-žični: 95-300 mm² (promjer vodiča: 10.5 - 19 mm), Al sektorski višežični: 95-150 mm², Al sektorski jednožični: 95-150 mm² (do 240 mm² uz prethodno zaokruživanje vodiča)
Cu okrugli višežični: 70-240 mm² (promjer vodiča: 9.3 - 19.2 mm), Cu sektorski višežični: 95-150 mm² (do 240 mm² uz prethodno zaokruživanje vodiča)
Materijal: pokositrena aluminijska slitina visoke čvrstoće
Namjena: u nisko i srednjenaponskim električnim mrežama
Napomene:
- čahure se isporučuju s redukcijskim umetcima za vodiče manjih presjeka. Umetci su u obliku kontaktnih pločica, imaju na sebi uzdužne žljebove i vodilice za ulaganje u tijelo čahure
- imaju kidajuće glave vijaka s kontroliranim momentom kidanja, čime se garantira dobar električni kontakt
Standard: IEC 61238-1, klasa A, CENELEC HD 629.1, HD 629.2
Dimenzije [mm]: L1= 125, L2= 60, D1= 33, D2= 20
Pakiranje: 1/60 kom

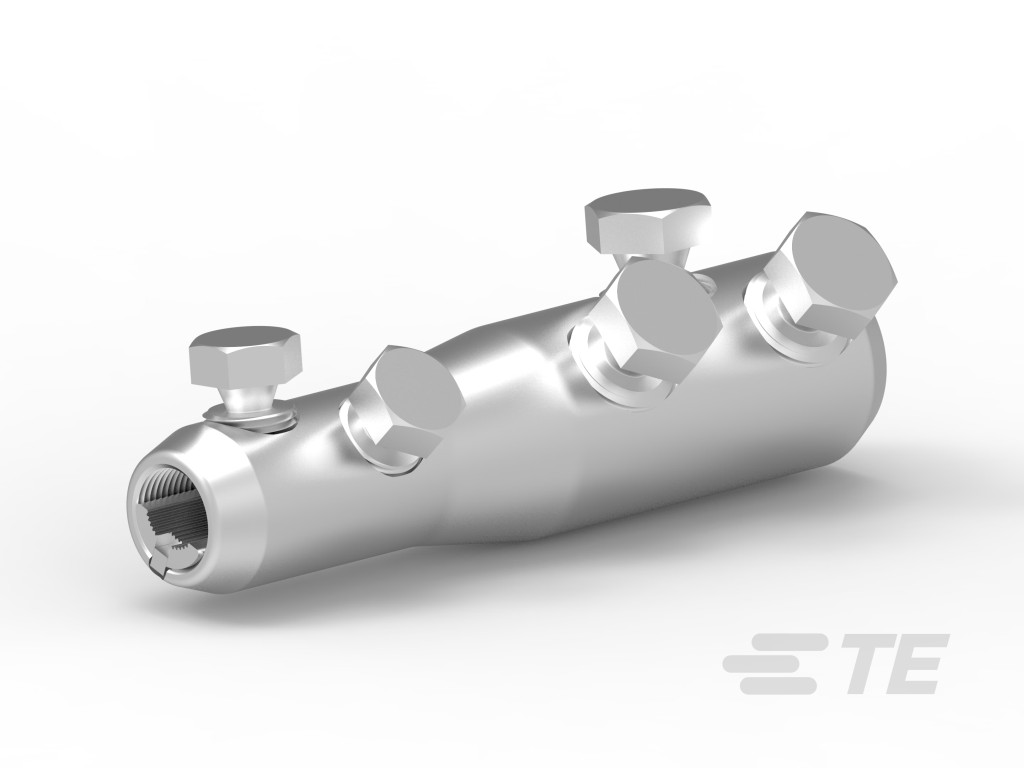

KABEL. ČAHURA VIJČANA REDUKCIJSKA BSMB-95/240-185/400
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Kataloški broj: BSMB-95/240-185/400
Tip: BSMB vijčana spojna redukcijska spojna kabelska čahura s kidajućim glavama vijaka
Broj kontaktnih vijaka: 2 na strani manjeg promjera / 3 na strani većeg promjera
Područje korištenja vodiča:
Strana 1 (manji promjer) [mm²]: 95 - 240
Strana 2 (veći promjer) [mm²]: 185 - 400
Materijal: pokositrena aluminijska slitina visoke čvrstoće
Namjena: u nisko i srednjenaponskim električnim mrežama
Napomene:
- čahure se isporučuju s redukcijskim umetcima za vodiče manjih presjeka. Umetci su u obliku kontaktnih pločica, imaju na sebi uzdužne žljebove i vodilice za ulaganje u tijelo čahure
- imaju kidajuće glave vijaka s kontroliranim momentom kidanja, čime se garantira dobar električni kontakt
Standard: IEC 61238-1, klasa A, CENELEC HD 629.1, HD 629.2
Dimenzije [mm]: L1= 170, L2= 80, D1= 33, D2= 20, D3= 42, D4= 25,5
Pakiranje: 1 kom prikaži više...
