RASTAVNE I GREBENASTE SKLOPKE
SKLOPKA GREBENASTA 40A 3P 1-0-2 GN40-53-U B87053
Sklopka grebenasta, preklopka s "0" položajem
Proizvođač: LOVATO KONČAR
Tip: GN
Kataloški broj: B87053
Nazivna termička struja Ith [A]: 40 A
Nazivni izolacijski napon Ui [V]: 690 V
Shema spoja: 53
Opis izvedbe: 1-0-2
Broj polova: 3
Broj elemenata: 3
Oblik ugradnje: ugradna
Standard: IEC 60947-1, 3, DIN EN 61058, UL 508, C22.2 No.14
Dimenzije kućišta [mm]: 65x65
Pakiranje: 1 kom
SKLOPKA GREBENASTA 63A 3P 0-1 GN63-10-U B88010
Sklopka grebenasta s kutom zakreta 60°
Proizvođač: LOVATO KONČAR
Tip: GN
Kataloški broj: B88010
Nazivna termička struja Ith [A]: 63A
Nazivni izolacijski napon Ui [V]: 690 V
Shema spoja: 10
Opis izvedbe: 0-1
Broj polova: 3
Broj elemenata: 2
Oblik ugradnje: ugradna
Standard: IEC 60947-1, 3, DIN EN 61058, UL 508, C22.2 No.14
Dimenzije kućišta [mm]: 65x65
Pakiranje: 1 kom
SKLOPKA GREBENASTA AMPERMETARSKA GN12-97-U B94097
Sklopka grebenasta ampermetarska, 2 polna 3 struje (sa ili bez strujnih transformatora)
Proizvođač: LOVATO KONČAR
Tip: GN
Kataloški broj: B94097
Nazivna termička struja Ith [A]: 16 A
Nazivni izolacijski napon Ui [V]: 690 V
Shema spoja: 97
Opis izvedbe: 0-L1-L2-L3
Broj polova: 2
Broj elemenata: 6
Oblik ugradnje: ugradna
Standard: IEC 60947-1, 3, DIN EN 61058, UL 508, C22.2 No.14
Dimenzije kućišta [mm]: 48x48
Pakiranje: 1 kom
SKLOPKA GREBENASTA AMPERMETARSKA GN20-98-U B85098
Sklopka grebenasta ampermetarska, 1 polna 3 struje (sa strujnim transformatorom)
Proizvođač: LOVATO KONČAR
Tip: GN
Kataloški broj: B85098
Nazivna termička struja Ith [A]: 20 A
Nazivni izolacijski napon Ui [V]: 690 V
Shema spoja: 98
Opis izvedbe: 0-L1-L2-L3
Broj polova: 1
Broj elemenata: 3
Oblik ugradnje: ugradna
Standard: IEC 60947-1, 3, DIN EN 61058, UL 508, C22.2 No.14
Dimenzije kućišta [mm]: 48x48
Pakiranje: 1 kom
SKLOPKA GREBENASTA VOLTMETARSKA 4G25-66-U 618377
Sklopka grebenasta voltmetarska , 3 linijska i 3 fazna napona
Proizvođač: LOVATO KONČAR
Tip: 4G
Kataloški broj: 618377
Nazivna termička struja Ith [A]: 25 A
Nazivni izolacijski napon Ui [V]: 690 V
Shema spoja: 66
Opis izvedbe: L3L1-L2L3-L1L2-0-L1N-L2N-L3N
Broj elemenata: 3
Oblik ugradnje: ugradna
Standard: IEC 60947, IEC 204, VDE 0660, VDE 0630
Dimenzije kućišta [mm]: 65x65
Pakiranje: 1 kom
SKLOPKA GREBENASTA VOLTMETARSKA GN12-66-U B94066
Sklopka grebenasta voltmetarska , 3 linijska i 3 fazna napona
Proizvođač: LOVATO KONČAR
Tip: GN
Kataloški broj: B94066
Nazivna termička struja Ith [A]: 16 A
Nazivni izolacijski napon Ui [V]: 690 V
Shema spoja: 66
Opis izvedbe: L3L1-L2L3-L1L2-0-L1N-L2N-L3N
Broj elemenata: 3
Oblik ugradnje: ugradna
Standard: IEC 60947-1, 3, DIN EN 61058, UL 508, C22.2 No.14
Dimenzije kućišta [mm]: 48x48
Pakiranje: 1 kom
SKLOPKA ISKLOPNA SKX 12/21
Proizvođač: TEPEx d.o.o.
Tip: SKX 12/21
Nazivna termička struja Ith [A]: 16
Nazivni napon U [V] AC: 690
Materijal: tijelo od SMC-poliestera ojačanog staklenim vlaknima, brtva od termoplastičnog elastomera
Boja: crna RAL 9005
Temperaturno područje primjene [°C]: od -20 °C do +50 °C
Protueksplozijska zaštita: II 2G Ex db eb ia/ib mb IIC T6 Gb, I M2 Ex db eb ia/ib mb I Mb, II 2D Ex tb IIIC T80 Db
Zona primjene: 21 (područje u kojem će se u normalnom radu povremeno pojaviti eksplozivna atmosfera u obliku oblaka zapaljive prašine u zraku)
Stupanj zaštite: IP64/66, IK08
Klasa zaštite: I
Napomena: uvodnica M25x1,5 je uključena u isporuku
Dimenzije kućišta [mm]: 100x100x80
Pakiranje: 1 kom prikaži više...
SKLOPKA MODULARNA 1P iSW 63A 250V AC A9S65163
SKLOPKA MODULARNA 1P 40A 253V AC 60 V DC SD 201/40 2CDD281101R0040
Modularna sklopka (ON-OFF) 1P 40 A, za ugradnju na DIN šinu/nosač/letvu
Proizvođač: ABB
Tip: SD 201/40
Kataloški broj: 2CDD281101R0040
Broj polova: 1
Nazivna struja In [A]: 40
Nazivni napon U [V]: 253 V AC, 60 V DC
Nazivna frekvencija f [Hz]: 50/60
Primjena:
- kod motorskih i drugih visokoinduktivnih opterećenja (prema AC-23A)
- kod trošila s radnim opterećenjem, uključujući umjerena preopterećenja (prema DC-21A)
Prihvat vodiča: vijčani priključak max 25 mm2, 2,5 Nm
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 10000
Mehanička trajnost (op. c.): 20000
Temperaturno područje primjene [°C]: od -25 °C do +55 °C
Stupanj zaštite: IP20
Napomene:
- slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
- pribor za modularne sklopke iz serije SD 200 jednak je priboru za automatske prekidače S 200 (pa je npr. moguća i ugradnja isklopnog okidača)
Standard: IEC/EN 60947-3
Masa: 85 g
Pakiranje: 1 kom
Tehničke specifikacije: SKLOPKA MODULARNA 1P 40A SD 201/40 253V AC 60V DC 2CDD281101R0040
prikaži više...
SKLOPKA MODULARNA 1P 40A 230V AC RV61
Modularna sklopka (ON-OFF) 1P 40 A, za ugradnju na DIN šinu/nosač/letvu
Proizvođač: ISKRA
Tip: RV61
Kataloški broj: 786.100.386
Broj polova: 1
Nazivna struja In [A]: 40
Nazivni napon U [V] AC: 230
Nazivna frekvencija f [Hz]: 50/60
Prihvat vodiča: vijčani priključak max 25 mm2
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 1500
Mehanička trajnost (op. c.): 100000
Temperaturno područje primjene [°C]: od -25 °C do +55 °C
Stupanj zaštite: IP20
Napomene:
- slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Standard: IEC/EN 60947-3
Masa: 110 g
Pakiranje: 1 kom
SKLOPKA MODULARNA 1P 40A 240V AC GW96105
Modularna sklopka (ON-OFF) 1P 40 A, za ugradnju na DIN šinu/nosač/letvu
Proizvođač: GEWISS
Tip: 90 AM
Kataloški broj: GW96105
Broj polova: 1
Nazivna struja In [A]: 40
Nazivni napon U [V] AC: 240
Prihvat vodiča: vijčani priključak
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715
Napomene:
- slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Standard: EN 60947-3
Pakiranje: 1 kom
Tehničke specifikacije: SKLOPKA MODULARNA 1P 40A GW96105
prikaži više...
SKLOPKA MODULARNA 3P iSW 20A 415V AC A9S60320
SKLOPKA MODULARNA 3P iSW 40A 415V AC A9S65340
SKLOPKA MODULARNA 3P iSW 63A 415V AC A9S65363
Proizvođač: Schneider Electric
Tip: Acti9 iSW
Kataloški broj: A9S65363
Broj polova: 3
Nazivna struja Ie [A]: 63
Nazivni napon Ue [V] AC: 415
Nazivna frekvencija [Hz]: 50/60
Električka trajnost (broj ciklusa): 15000
Mehanička trajnost (broj ciklusa): 20000
Prihvat vodiča: vijčani priključak, do 35 mm² fleksibilni vodič s tuljkom, do 50 mm² kruti vodič
Montaža: DIN nosač/šina
Temperaturno područje primjene: -25 °C do +60 °C
Stupanj zaštite: IP20
Standard: IEC/EN 60947-3
Opis:
- Acti 9 iSW modularne rastavne sklopke namijenjene su za učinkovitu kontrolu i nadzor električnih sklopova industrijskih i poslovnih zgrada
- potpuno u skladu s cijelom linijom Acti9 i jednostavne za uporabu, te pružaju poboljšanu zaštitu
Dimenzije ŠxVxD [mm]: 54x85x73
Masa [kg]: 0,25
Pakiranje: 1 kom
Tehničke specifikacije: SKLOPKA MODULARNA 3P iSW 63A A9S65363
prikaži više...
SKLOPKA MODULARNA 3P iSW 100A 415V AC A9S65391
Proizvođač: Schneider Electric
Tip: Acti9 iSW
Kataloški broj: A9S65391
Broj polova: 3
Nazivna struja Ie [A]: 100
Nazivni napon Ue [V] AC: 415
Nazivna frekvencija [Hz]: 50/60
Električka trajnost (broj ciklusa): 15000
Mehanička trajnost (broj ciklusa): 20000
Prihvat vodiča: vijčani priključak, do 35 mm² fleksibilni vodič s tuljkom, do 50 mm² kruti vodič
Montaža: DIN nosač/šina
Temperaturno područje primjene: -25 °C do +60 °C
Stupanj zaštite: IP20
Standard: IEC/EN 60947-3
Opis:
- Acti 9 iSW rastavne sklopke namijenjene su za učinkovitu kontrolu i nadzor električnih sklopova industrijskih i poslovnih zgrada
- potpuno u skladu s cijelom linijom Acti9 i jednostavne za uporabu, te pružaju poboljšanu zaštitu
Dimenzije ŠxVxD [mm]: 54x85x73
Masa [kg]: 0,25
Pakiranje: 1 kom
Tehničke specifikacije: SKLOPKA MODULARNA 3P iSW 100A A9S65391
prikaži više...
SKLOPKA MODULARNA 3P 40A 400V AC RV63
Modularna sklopka (ON-OFF) 3P 40 A, za ugradnju na DIN šinu/nosač/letvu
Proizvođač: ISKRA
Tip: RV63
Kataloški broj: 786.110.039
Broj polova: 3
Nazivna struja In [A]: 40
Nazivni napon U [V] AC: 400
Nazivna frekvencija f [Hz]: 50/60
Prihvat vodiča: vijčani priključak max 25 mm2
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 1500
Mehanička trajnost (op. c.): 100000
Temperaturno područje primjene [°C]: od -25 °C do +55 °C
Stupanj zaštite: IP20
Napomene:
- slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Standard: IEC/EN 60947-3
Masa: 330 g
Pakiranje: 1 kom
SKLOPKA MODULARNA 3P 40A 415V AC GW96125
Proizvođač: GEWISS
Tip: 90 AM
Kataloški broj: GW96125
Broj polova: 3
Nazivna struja In [A]: 40
Nazivni napon U [V] AC: 415
Prihvat vodiča: vijčani priključak
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715
Napomene:
- slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Standard: EN 60947-3
Pakiranje: 1 kom prikaži više...
SKLOPKA MODULARNA 3P 40A 440V AC SD 203/40 2CDD283101R0040
Modularna sklopka (ON-OFF) 3P 40 A 440 V AC, za ugradnju na DIN šinu/nosač/letvu
Proizvođač: ABB
Tip: SD 203/40
Kataloški broj: 2CDD283101R0040
Broj polova: 3
Nazivna struja In [A]: 40
Nazivni napon U [V] AC: 440
Nazivna frekvencija f [Hz]: 50/60
Primjena:
- kod motorskih i drugih visokoinduktivnih opterećenja (prema AC-23A)
Prihvat vodiča: vijčani priključak max 25 mm2, 2,5 Nm
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 10000
Mehanička trajnost (op. c.): 20000
Temperaturno područje primjene [°C]: od -25 °C do +55 °C
Stupanj zaštite: IP20
Napomene:
- pribor za modularne sklopke iz serije SD 200 jednak je priboru za automatske prekidače S 200 (pa je npr. moguća i ugradnja isklopnog okidača)
Standard: IEC/EN 60947-3
Masa: 255 g
Pakiranje: 1 kom
Tehničke specifikacije: SKLOPKA MODULARNA 3P 40A SD 203/40 440V AC 2CDD283101R0040
SKLOPKA MODULARNA 3P+N iSW-NA 40A 415V AC A9S70740
SKLOPKA MODULARNA 3P+N iSW-NA 63A 415V AC A9S70763
SKLOPKA MODULARNA GRUPNA 1P 25A 250V AC 3 POLOŽAJA 1-0-2 E 214-25-101 2CCA703026R0001
Modularna grupna sklopka - preklopka I-0-II, ručno-0-automatski, 1/2 M (modul), za ugradnju na DIN šinu/nosač/levu
Proizvođač: ABB
Tip: E 214-25-101
Kataloški broj: 2CCA703026R0001
Broj polova: 1
Broj preklopnih kontakta: 1
Nazivna struja In [A]: 25
Nazivni napon U [V] AC: 250
Nazivna frekvencija f [Hz]: 50/60
Prihvat vodiča: vijčani priključak max 6 mm2, 1,5 Nm
Ugradna širina: 9 mm/pol
Montaža na letvu: EN 60715
Temperaturno područje primjene [°C]: od -25 °C do +55 °C
Stupanj zaštite: IP20
Standard: EN60669-1, VDE0632-1, IEC60068-2-2, IEC60068-2-1, IEC60068-2-38, UL508
Masa: 44 g
Pakiranje: 1/10 kom
Tehničke specifikacije: SKLOPKA MODULARNA GRUPNA 1P 25A 250V AC 1-0-2 PREKLOPKA E 214-25-101 2CCA703026R0001
prikaži više...
SKLOPKA MODULARNA GRUPNA 2P 25A 250V AC 3 POLOŽAJA 1-0-2 E 214-25-202 2CCA703031R0001
Modularna grupna sklopka - preklopka I-0-II, "ručno-0-automatski", za prebacivanje između dva izvora (npr. mreža/agregat), za ugradnju na DIN šinu/nosač/levu
Proizvođač: ABB
Tip: E 214-25-202
Kataloški broj: 2CCA703031R0001
Broj polova: 2
Broj preklopnih kontakta: 2
Nazivna struja In [A]: 25
Nazivni napon U [V] AC: 250
Nazivna frekvencija f [Hz]: 50/60
Prihvat vodiča: vijčani priključak max 6 mm2, 1,5 Nm
Ugradna širina: 9 mm/pol
Montaža na letvu: EN 60715
Temperaturno područje primjene [°C]: od -25 °C do +55 °C
Stupanj zaštite: IP20
Standard: EN60669-1, VDE0632-1, IEC60068-2-2, IEC60068-2-1, IEC60068-2-38, UL508
Masa: 87 g
Pakiranje: 1/10 kom
Tehničke specifikacije: SKLOPKA MODULARNA GRUPNA 2P 25A 250V AC 1-0-2 PREKLOPKA E 214-25-202 2CCA703031R0001
prikaži više...
SKLOPKA MODULARNA IZBORNA 1P 20A 250V AC 2 POLOŽAJA 1C/0 iSSW A9E18070
Modularna izborna preklopka s 2 položaja I-II, Modularna izborna (izmjenična) sklopka, linearni prekidač, prekidač za montažu na DIN šinu/nosač/levu
Proizvođač: Schneider Electric
Tip: iSSW
Kataloški broj: A9E18070
Broj polova: 1
Broj preklopnih kontakta C/O: 1
Nazivna struja In [A]: 20
Nazivni napon U [V] AC: 250
Nazivna frekvencija f [Hz]: 50/60
Prihvat vodiča: vijčani priključak do 2,5 mm²
Ugradna širina: 9 mm/pol
Montaža na letvu: EN 60715
Temperaturno područje primjene [°C]: od -20 °C do +50 °C
Stupanj zaštite: IP20
Standard: IEC 60669-1, IEC 60947-5-1
Masa [g]: 44
Pakiranje: 1/12 kom
Tehničke specifikacije: SKLOPKA MODULARNA IZBORNA 1P 20A 250V AC 2 POLOŽAJA 1C/0 iSSW A9E18070
SKLOPKA MODULARNA IZBORNA 1P 20A 250V AC 3 POLOŽAJA 1C/0 1-0-2 iSSW A9E18073
Proizvođač: Schneider Electric
Tip: iSSW
Kataloški broj: A9E18073
Broj polova: 1
Broj preklopnih kontakta C/O: 1
Nazivna struja In [A]: 20
Nazivni napon U [V] AC: 250
Nazivna frekvencija f [Hz]: 50/60
Prihvat vodiča: vijčani priključak do 2,5 mm²
Ugradna širina: 9 mm/pol
Montaža na letvu: EN 60715
Temperaturno područje primjene [°C]: od -20 °C do +50 °C
Stupanj zaštite: IP20
Standard: IEC 60669-1, IEC 60947-5-1
Masa [g]: 45
Pakiranje: 1/12 kom
Tehničke specifikacije: SKLOPKA MODULARNA IZBORNA 1P 20A 250V AC 3 POLOŽAJA I-0-II 1C/0 iSSW A9E18073
prikaži više...
SKLOPKA MODULARNA IZBORNA 2P 20A 250V AC 3 POLOŽAJA 2C/0 1-0-2 iSSW A9E18074
Modularna izborna dvopolna preklopka s 3 položaja I-0-II, modularna izborna (izmjenična) sklopka, izborni prekidač za montažu na DIN šinu/nosač/levu
prikaži više...
SKLOPKA RASTAVNA 3P 40A AC/DC INS40 28900
Proizvođač: Schneider Electric
Tip: ComPacT INS40
Kataloški broj: 28900
Broj polova: 3
Nazivna pogonska struja Ie [A] AC/DC: 40
Nazivni napon Ue [V]: 500 V AC / 250 V DC
Nazivna snaga AC-23 P [kW]: 20 kW kod 380/415 V AC, 18,5 kW kod 500 V AC
Nazivna frekvencija [Hz]: 50/60
Električka trajnost (broj ciklusa): 1500
Mehanička trajnost (broj ciklusa): 20000
Montaža: montažna ploča ili DIN šina/letva
Temperaturno područje primjene: -25 °C do +70 °C
Stupanj zaštite: IP40, IK07
Standard: IEC 60947-3, IEC 60947-1
Napomena: rotirajuća ručka dizajnirana je za jednostavno rukovanje i visoku učinkovitost u prekidu struje
Dimenzije ŠxVxD [mm]: 90x85x62,5
Masa [kg]: 0,5
Pakiranje: 1 kom
Tehničke specifikacije: SKLOPKA RASTAVNA 3P INS 40A AC/DC 28900
Katalog: INS rastavne sklopke
Video: Montaža pomoćnog kontakta na INS rastavnu sklopku
prikaži više...
SKLOPKA RASTAVNA 3P 63A AC/DC INS63 28902
Teretna rastavna sklopka, rastavljač, AC/DC, za montažu na DIN šinu/letvu ili montažnu ploču
Proizvođač: Schneider Electric
Tip: ComPacT INS63
Kataloški broj: 28902
Broj polova: 3
Nazivna pogonska struja Ie [A] AC/DC: 63
Nazivni napon Ue [V]: 500 V AC / 250 V DC
Nazivna snaga AC-23 P [kW]: 30 kW kod 380/415/440 V AC
Nazivna frekvencija [Hz]: 50/60
Električka trajnost (broj ciklusa): 1500
Mehanička trajnost (broj ciklusa): 20000
Montaža: montažna ploča ili DIN šina/letva
Temperaturno područje primjene: -25 °C do +70 °C
Stupanj zaštite: IP40, IK07
Standard: IEC 60947-3, IEC 60947-1
Napomena: rotirajuća ručka dizajnirana je za jednostavno rukovanje i visoku učinkovitost u prekidu struje
Dimenzije ŠxVxD [mm]: 90x85x62,5
Masa [kg]: 0,5
Pakiranje: 1 kom
Tehničke specifikacije: SKLOPKA RASTAVNA 3P INS 63A AC/DC 28902
Katalog: INS rastavne sklopke
Video: Montaža pomoćnog kontakta na INS rastavnu sklopku
SKLOPKA RASTAVNA 3P OT100F3 1SCA105004R1001
Proizvođač: ABB
Tip: OT100F3
Kataloški broj: 1SCA105004R1001
Broj glavnih polova NO: 3
Nazivna struja polova In [A]: 100 A
Nazivni napon polova AC-3 Un [V]: 415 V
Nazivna snaga AC-3 P [kW]: 37 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 10 - 70 mm2, 6 Nm
Montaža na letvu: EN 60715 (EN 50022)
Standardi: IEC 60947-3
Dimenzije ŠxVxD [mm]: 100x70x74
Masa: 360 g
Pakiranje: 1
SKLOPKA RASTAVNA 3P OT125F3 1SCA105033R1001
Proizvođač: ABB
Tip: OT125F3
Kataloški broj: 1SCA105033R1001
Broj glavnih polova NO: 3
Nazivna struja polova In [A]: 125 A
Nazivni napon polova AC-3 Un [V]: 415 V
Nazivna snaga AC-3 P [kW]: 45 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 10 - 70 mm2, 6 Nm
Montaža na letvu: EN 60715 (EN 50022)
Standardi: IEC 60947-3
Dimenzije ŠxVxD [mm]: 70x100x74
Masa: 360 g
Pakiranje: 1
SKLOPKA RASTAVNA 3P OT16F3 1SCA104811R1001
Proizvođač: ABB
Tip: OT16F3
Kataloški broj: 1SCA104811R1001
Broj glavnih polova NO: 3
Nazivna struja polova In [A]: 16 A
Nazivni napon polova AC-3 Un [V]: 415 V
Nazivna snaga AC-3 P [kW]: 7.5 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 0,75 - 10 mm2, 0.8 Nm
Montaža na letvu: EN 60715 (EN 50022)
Standardi: IEC 60947-3
Dimenzije ŠxVxD [mm]: 35x68x56
Masa: 90 g
Pakiranje: 1
SKLOPKA RASTAVNA 3P OT25F3 1SCA104857R1001
Proizvođač: ABB
Tip: OT25F3
Kataloški broj: 1SCA104857R1001
Broj glavnih polova NO: 3
Nazivna struja polova In [A]: 25 A
Nazivni napon polova AC-3 Un [V]: 415 V
Nazivna snaga AC-3 P [kW]: 9 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 0,75 - 10 mm2, 0.8 Nm
Montaža na letvu: EN 60715 (EN 50022)
Standardi: IEC 60947-3
Dimenzije ŠxVxD [mm]: 35x68x56
Masa: 90 g
Pakiranje: 1
SKLOPKA RASTAVNA 3P OT40F3 1SCA104902R1001
Proizvođač: ABB
Tip: OT40F3
Kataloški broj: 1SCA104902R1001
Broj glavnih polova NO: 3
Nazivna struja polova In [A]: 40 A
Nazivni napon polova AC-3 Un [V]: 415 V
Nazivna snaga AC-3 P [kW]: 11 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 0,75 - 10 mm2, 0.8 Nm
Montaža na letvu: EN 60715 (EN 50022)
Standardi: IEC 60947-3
Dimenzije ŠxVxD [mm]: 35x68x56
Masa: 90 g
Pakiranje: 1
SKLOPKA RASTAVNA 3P OT63F3 1SCA105332R1001
Proizvođač: ABB
Tip: OT63F3
Kataloški broj: 1SCA105332R1001
Broj glavnih polova NO: 3
Nazivna struja polova In [A]: 63 A
Nazivni napon polova AC-3 Un [V]: 415 V
Nazivna snaga AC-3 P [kW]: 22 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 1.35 - 35 mm2, 2 Nm
Montaža na letvu: EN 60715 (EN 50022)
Standardi: IEC 60947-3
Dimenzije ŠxVxD [mm]: 52.5x91.5x72.5
Masa: 250 g
Pakiranje: 1
SKLOPKA RASTAVNA 3P OT80F3 1SCA105798R1001
Proizvođač: ABB
Tip: OT80F3
Kataloški broj: 1SCA105798R1001
Broj glavnih polova NO: 3
Nazivna struja polova In [A]: 80 A
Nazivni napon polova AC-3 Un [V]: 415 V
Nazivna snaga AC-3 P [kW]: 37 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 1.35 - 35 mm2, 2 Nm
Montaža na letvu: EN 60715 (EN 50022)
Standardi: IEC 60947-3
Dimenzije ŠxVxD [mm]: 52.5x91.5x72.5
Masa: 250 g
Pakiranje: 1
SKLOPKA RASTAVNA 3P 100A AC/DC INS100 28908
Teretna rastavna sklopka, rastavljač, AC/DC, za montažu na DIN šinu/letvu ili montažnu ploču
Proizvođač: Schneider Electric
Tip: ComPacT INS100
Kataloški broj: 28908
Broj polova: 3
Nazivna pogonska struja Ie [A] AC/DC: 100
Nazivni napon Ue [V]: 690 V AC / 250 V DC
Nazivna snaga AC-23 P [kW]: 45 kW kod 380/415 V AC, 55kW kod 660/690 V AC
Nazivna frekvencija [Hz]: 50/60
Električka trajnost (broj ciklusa): 1500
Mehanička trajnost (broj ciklusa): 15000
Montaža: montažna ploča ili DIN šina/letva
Temperaturno područje primjene: -25 °C do +70 °C
Stupanj zaštite: IP40, IK07
Standard: IEC 60947-3, IEC 60947-1
Napomena: rotirajuća ručka dizajnirana je za jednostavno rukovanje i visoku učinkovitost u prekidu struje
Dimenzije ŠxVxD [mm]: 135x100x62,5
Masa [kg]: 0,8
Pakiranje: 1 kom
Tehničke specifikacije: SKLOPKA RASTAVNA 3P INS 100A AC/DC 28908
Katalog: INS rastavne sklopke
Video: Montaža pomoćnog kontakta na INS rastavnu sklopku
SKLOPKA RASTAVNA 3P VARIO 25A UGRADNJA NA VRATA IP65 VCF0
Proizvođač: Schneider Electric
Tip: TeSys VARIO
Kataloški broj: VCF0
Broj polova: 3
Nazivna termička struja Ith [A]: 25
Nazivni napon Ue [V]: 690
Nazivna snaga AC-23A P [kW]: 7,5 kW kod 400/415 V AC
Nazivna frekvencija [Hz]: 50/60
Električka trajnost (broj ciklusa): 100000
Mehanička trajnost (broj ciklusa): 100000
Prihvat vodiča: vijčani priključak, do 6 mm² fleksibilni vodič s tuljkom, do 10 mm² kruti vodič
Montaža: na vrata pomoću 4 vijka ili na DIN nosač/šinu
Temperaturno područje primjene: -20 °C do +50 °C
Stupanj zaštite: IP65/IP20
Standard: IEC/EN 60947-3, UL/CSA 60947-4-1
Primjena: kao glavna sklopka ili sklopka za zaustavljanje u nuždi
Napomene: okretna ručka u crvenoj boji, prednja pločica u žutoj boji, ručka se može zaključati lokotom
Dimenzije ŠxVxD [mm]: 60x60x74
Masa [kg]: 0,25
Pakiranje: 1 kom
Tehničke specifikacije: SKLOPKA RASTAVNA 3P VARIO 25A UGRADNJA NA VRATA IP65 VCF0
Katalog: TeSys VARIO rastavne sklopke
prikaži više...
SKLOPKA RASTAVNA 3P VARIO 40A UGRADNJA NA VRATA IP65 VCF2
Proizvođač: Schneider Electric
Tip: TeSys VARIO
Kataloški broj: VCF2
Broj polova: 3
Nazivna termička struja Ith [A]: 40
Nazivni napon Ue [V]: 690
Nazivna snaga AC-23A P [kW]: 15 kW kod 400/415/690 V AC
Nazivna frekvencija [Hz]: 50/60
Električka trajnost (broj ciklusa): 100000
Mehanička trajnost (broj ciklusa): 100000
Prihvat vodiča: vijčani priključak, do 6 mm² fleksibilni vodič s tuljkom, do 10 mm² kruti vodič
Montaža: na vrata pomoću 4 vijka ili na DIN nosač/šinu
Temperaturno područje primjene: -20 °C do +50 °C
Stupanj zaštite: IP65/IP20
Standard: IEC/EN 60947-3, UL/CSA 60947-4-1
Primjena: kao glavna sklopka ili sklopka za zaustavljanje u nuždi
Napomene: okretna ručka u crvenoj boji, prednja pločica u žutoj boji, ručka se može zaključati lokotom
Dimenzije ŠxVxD [mm]: 60x60x74
Masa [kg]: 0,25
Pakiranje: 1 kom
Tehničke specifikacije: SKLOPKA RASTAVNA 3P VARIO 40A UGRADNJA NA VRATA IP65 VCF2
Katalog: TeSys VARIO rastavne sklopke
prikaži više...
SKLOPKA RASTAVNA 3P VARIO 63A UGRADNJA NA VRATA IP65 VCF3
Proizvođač: Schneider Electric
Tip: TeSys VARIO
Kataloški broj: VCF3
Broj polova: 3
Nazivna termička struja Ith [A]: 63
Nazivni napon Ue [V]: 690
Nazivna snaga AC-23A P [kW]: 22 kW kod 400/415/690 V AC
Nazivna frekvencija [Hz]: 50/60
Električka trajnost (broj ciklusa): 30000
Mehanička trajnost (broj ciklusa): 30000
Prihvat vodiča: vijčani priključak, do 16 mm² fleksibilni vodič s tuljkom, do 25 mm² kruti vodič
Montaža: na vrata pomoću 4 vijka, na DIN nosač/šinu ili direktno na montažnu ploču
Temperaturno područje primjene: -20 °C do +50 °C
Stupanj zaštite: IP65/IP20
Standard: IEC/EN 60947-3, UL/CSA 60947-4-1
Primjena: kao glavna sklopka ili sklopka za zaustavljanje u nuždi
Napomene: okretna ručka u crvenoj boji, prednja pločica u žutoj boji, ručka se može zaključati lokotom
Dimenzije ŠxVxD [mm]: 60x60x83
Masa [kg]: 0,56
Pakiranje: 1 kom
Tehničke specifikacije: SKLOPKA RASTAVNA 3P VARIO 63A UGRADNJA NA VRATA IP65 VCF3
Katalog: TeSys VARIO rastavne sklopke
prikaži više...

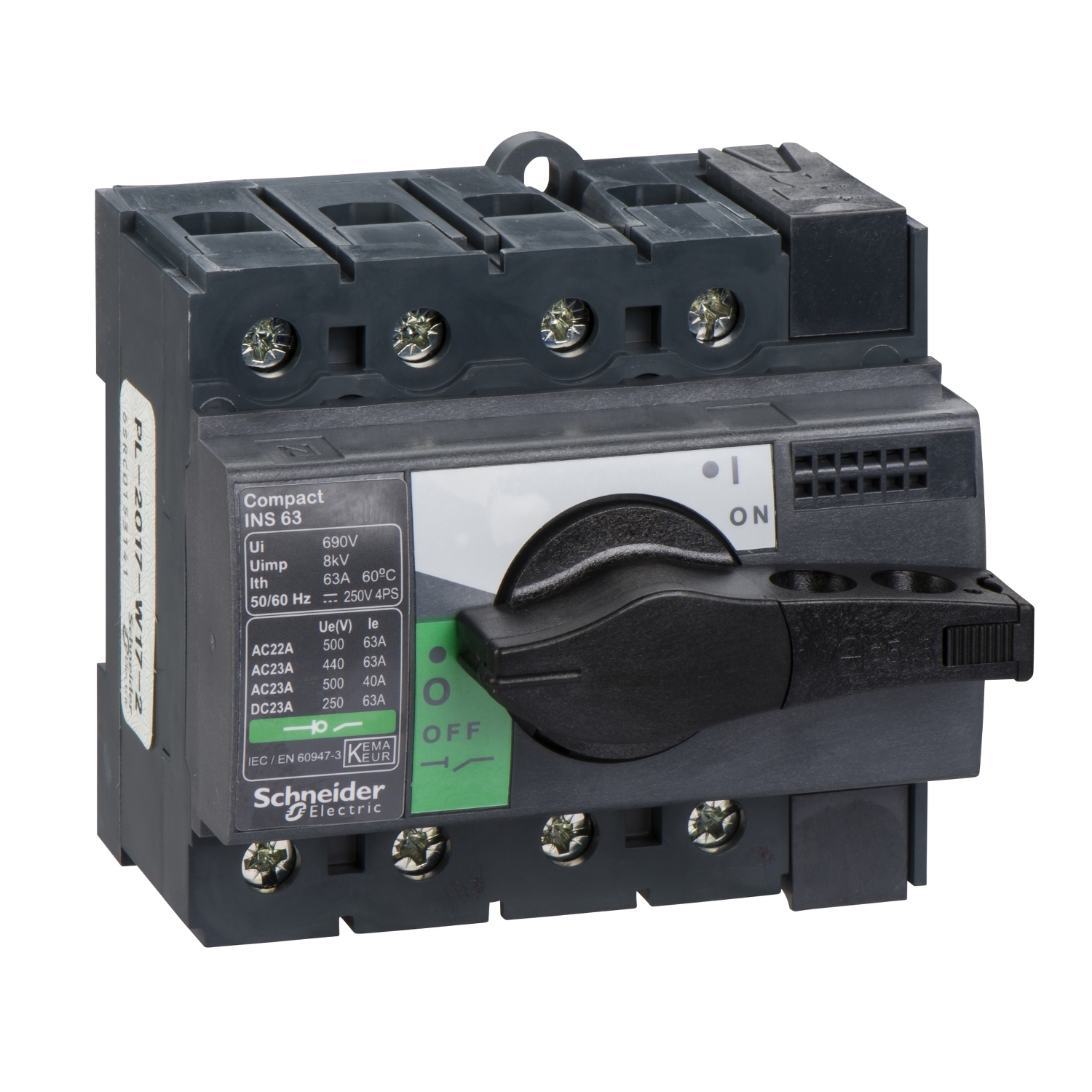

SKLOPKA RASTAVNA 4P 63A AC/DC INS63 28903
Teretna rastavna sklopka, rastavljač, AC/DC, za montažu na DIN šinu/letvu ili montažnu ploču
prikaži više...
