Sklopka nadžbukna izmjenična dvostruka
Proizvođač: Schneider Electric
Tip: Mureva Styl
Kataloški broj: MUR35022
Broj polova: 2
Boja: antracit (RAL 7016)
Nazivna struja In [A] AX: 10
Nazivni napon Un [V] AC: 250
Nazivna frekvencija [Hz]: 50
Montaža: nadgradna, n/ž
Vrsta ožičenja: bezvijčani priključak, do 2,5 mm²
Stupanj zaštite: IP55, IK08
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Masa [g]: 128
Pakiranje: 1/10 kom

Tehničke specifikacije: SKLOPKA IZMJENIČNA DVOSTRUKA N/Ž 10AX/250V 2P ANTRACIT MUREVA MUR35022

prikaži više...

Sklopka nadžbukna izmjenična ili obična (koristi se kao obična sklopka ili kao izmjenična sklopka)
Proizvođač: Schneider Electric
Tip: Mureva Styl
Kataloški broj: MUR35021
Broj polova: 1P
Boja: antracit (RAL 7016)
Nazivna struja In [A] AX: 10
Nazivni napon Un [V] AC: 250
Nazivna frekvencija [Hz]: 50
Montaža: nadgradna, n/ž
Vrsta ožičenja: bezvijčani priključak, do 2,5 mm²
Stupanj zaštite: IP55, IK08
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Masa [g]: 127
Pakiranje: 1/10 kom

Tehničke specifikacije: SKLOPKA IZMJENIČNA N/Ž 10A/250V IP55 ANTRACIT MUREVA MUR35021

prikaži više...

Sklopka nadžbukna izmjenična ili obična (koristi se kao obična sklopka ili kao izmjenična sklopka)
Proizvođač: Schneider Electric
Tip: Mureva Styl
Kataloški broj: MUR39021
Broj polova: 1P
Boja: bijela
Nazivna struja In [A] AX: 10
Nazivni napon Un [V] AC: 250
Nazivna frekvencija [Hz]: 50
Montaža: nadgradna, n/ž
Vrsta ožičenja: bezvijčani priključak, do 2,5 mm²
Stupanj zaštite: IP55, IK08
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Masa [g]: 122
Pakiranje: 1/10 kom

Tehničke specifikacije: SKLOPKA IZMJENIČNA N/Ž 10A/250V IP55 BIJELA MUREVA MUR39021

prikaži više...

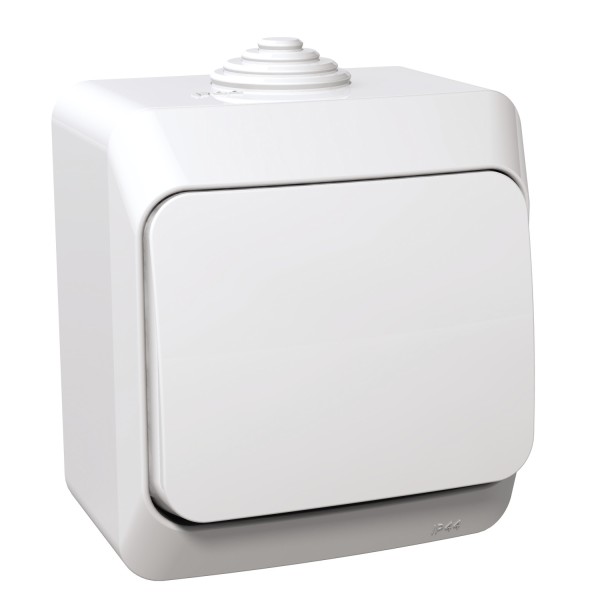

Sklopka nadžbukna izmjenična
Proizvođač: Schneider Electric
Tip: Cedar Plus
Kataloški broj: WDE000560
Broj polova: 1P
Boja: bijela
Nazivna struja In [A] AX: 16
Nazivni napon Un [V] AC: 250
Nazivna frekvencija [Hz]: 50
Montaža: nadgradna, n/ž
Vrsta ožičenja: vijčani priključak, do 2 x 2,5 mm²
Stupanj zaštite: IP44
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Masa [g]: 98
Pakiranje: 1/10 kom

Tehničke specifikacije: SKLOPKA IZMJENIČNA N/Ž 16A/250V IP44 BIJELA CEDAR PLUS WDE000560

Katalog: Schneider Electric - Cedar Plus prikaži više...

Sklopka nadžbukna izmjenična
Proizvođač: Schneider Electric
Tip: Cedar Plus
Kataloški broj: WDE000660
Broj polova: 1P
Boja: svjetlosiva
Nazivna struja In [A] AX: 16
Nazivni napon Un [V] AC: 250
Nazivna frekvencija [Hz]: 50
Montaža: nadgradna, n/ž
Vrsta ožičenja: vijčani priključak, do 2 x 2,5 mm²
Stupanj zaštite: IP44
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Masa [g]: 98
Pakiranje: 1/10 kom

Tehničke specifikacije: SKLOPKA IZMJENIČNA N/Ž 16A/250V IP44 SIVA CEDAR PLUS WDE000660

Katalog: Schneider Electric - Cedar Plus
prikaži više...

Sklopka nadžbukna križna
Proizvođač: Schneider Electric
Tip: Mureva Styl
Kataloški broj: MUR35023
Broj polova: 1P
Boja: antracit (RAL 7016)
Nazivna struja In [A] AX: 10
Nazivni napon Un [V] AC: 250
Nazivna frekvencija [Hz]: 50
Montaža: nadgradna, n/ž
Vrsta ožičenja: bezvijčani priključak, do 2,5 mm²
Stupanj zaštite: IP55, IK08
Primjena: za uključivanje/isključivanje rasvjete s tri ili više različitih mjesta, npr. na stubištima i hodnicima
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Masa [g]: 126
Pakiranje: 1/10 kom

Tehničke specifikacije: SKLOPKA KRIŽNA N/Ž 10A/250V IP55 ANTRACIT MUREVA MUR35023 prikaži više...

Sklopka nadžbukna križna
Proizvođač: Schneider Electric
Tip: Cedar Plus
Kataloški broj: WDE000570
Broj polova: 1P
Boja: bijela
Nazivna struja In [A] AX: 16
Nazivni napon Un [V] AC: 250
Nazivna frekvencija [Hz]: 50
Montaža: nadgradna, n/ž
Vrsta ožičenja: vijčani priključak, do 2 x 2,5 mm²
Stupanj zaštite: IP44
Primjena: za uključivanje/isključivanje rasvjete s tri ili više različitih mjesta, npr. na stubištima i hodnicima
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Masa [g]: 100
Pakiranje: 1/10 kom

Tehničke specifikacije: SKLOPKA KRIŽNA N/Ž 16A/250V IP44 BIJELASIVA CEDAR PLUS WDE000570

Katalog: Schneider Electric - Cedar Plus prikaži više...

Sklopka nadžbukna križna
Proizvođač: Schneider Electric
Tip: Cedar Plus
Kataloški broj: WDE000670
Broj polova: 1P
Boja: svjetlosiva
Nazivna struja In [A] AX: 16
Nazivni napon Un [V] AC: 250
Nazivna frekvencija [Hz]: 50
Montaža: nadgradna, n/ž
Vrsta ožičenja: vijčani priključak, do 2 x 2,5 mm²
Stupanj zaštite: IP44
Primjena: za uključivanje/isključivanje rasvjete s tri ili više različitih mjesta, npr. na stubištima i hodnicima
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Masa [g]: 100
Pakiranje: 1/10 kom

Tehničke specifikacije: SKLOPKA KRIŽNA N/Ž 16A/250V IP44 SIVA CEDAR PLUS WDE000670

Katalog: Schneider Electric - Cedar Plus
prikaži više...

KZS - kombinirana zaštitna sklopka, diferencijalna zaštitna sklopka sa nadstrujnom zaštitom - RCBO, TIP A, 10 kA
Proizvođač: Schneider Electric
Tip: iCV40H / iDPN
Kataloški broj: A9DG4616
Broj polova: 1P+N
Karakteristika okidanja: B
Nazivna struja In [A]: 16
Nazivna diferencijalna struja [mA]: 30
Nazivna kratkospojna moć [kA]: 10
Nazivni napon Un [V] AC: 230
Nazivna frekvencija [Hz]: 50/60
Prihvat vodiča: vijčani priključak (fleksibilni vodič max. 10 mm², kruti vodič max. 16 mm²), 2 Nm
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost (br. cilklusa): 20000
Mehanička trajnost (br. cilklusa): 20000
Temperaturno područje primjene: od -25 °C do +60 °C
Opis: KZS - kombinirana zaštitna sklopka je uređaj koji objedinjuje funkciju automatskog osigurača (zaštitnog prekidača) i zaštitnog uređaja diferencijalne struje (FID)
Napomene: RCD (FID) sklopka "tip A" osim što reagira na sinusne struje (isto kao i tip AC) reagira i na pojavu pulsirajućih istosmjernih struja greške koje nastupaju iznenada ili polaganim rastom. Odnosno, isklapa sinusne struje, ali reagira i ako izmjenična struja sadrži istosmjerne komponente (pojave ne-sinusnog signala). Prema tome ako kod "tipa A" ako dođe do pojave nekakve istosmjerne komponente, relej to treba prepoznati i odreagirati.
Standardi: EN/IEC 61009-2-1
Masa [g]: 218
Pakiranje: 1 kom

Tehničke specifikacije: SKLOPKA KZS B 16/0,03A 1P+N  iCV40H A30 TIP A  A9DG4616
prikaži više...

KZS - kombinirana zaštitna sklopka, diferencijalna zaštitna sklopka sa nadstrujnom zaštitom - RCBO, TIP A, 10 kA
Proizvođač: Schneider Electric
Tip: iCV40H / iDPN
Kataloški broj: A9DG4620
Broj polova: 1P+N
Karakteristika okidanja: B
Nazivna struja In [A]: 20
Nazivna diferencijalna struja [mA]: 30
Nazivna kratkospojna moć [kA]: 10
Nazivni napon Un [V] AC: 230
Nazivna frekvencija [Hz]: 50/60
Prihvat vodiča: vijčani priključak (fleksibilni vodič max. 10 mm², kruti vodič max. 16 mm²), 2 Nm
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost (br. cilklusa): 20000
Mehanička trajnost (br. cilklusa): 20000
Temperaturno područje primjene: od -25 °C do +60 °C
Opis: KZS - kombinirana zaštitna sklopka je uređaj koji objedinjuje funkciju automatskog osigurača (zaštitnog prekidača) i zaštitnog uređaja diferencijalne struje (FID)
Napomene: RCD (FID) sklopka "tip A" osim što reagira na sinusne struje (isto kao i tip AC) reagira i na pojavu pulsirajućih istosmjernih struja greške koje nastupaju iznenada ili polaganim rastom. Odnosno, isklapa sinusne struje, ali reagira i ako izmjenična struja sadrži istosmjerne komponente (pojave ne-sinusnog signala). Prema tome ako kod "tipa A" ako dođe do pojave nekakve istosmjerne komponente, relej to treba prepoznati i odreagirati.
Standardi: EN/IEC 61009-2-1
Masa [g]: 218
Pakiranje: 1 kom

Tehničke specifikacije: SKLOPKA KZS B 20/0,03A 1P+N  iCV40H A30 TIP A  A9DG4620
prikaži više...

KZS - kombinirana zaštitna sklopka, diferencijalna zaštitna sklopka sa nadstrujnom zaštitom - RCBO, TIP A, 10 kA
Proizvođač: Schneider Electric
Tip: iCV40H
Kataloški broj: A9DC4610
Broj polova: 1P+N
Karakteristika okidanja: C
Nazivna struja In [A]: 10
Nazivna diferencijalna struja [mA]: 30
Nazivna kratkospojna moć [kA]: 10
Nazivni napon Un [V] AC: 230
Nazivna frekvencija [Hz]: 50/60
Prihvat vodiča: vijčani priključak (fleksibilni vodič max. 10 mm², kruti vodič max. 16 mm²), 2 Nm
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost (br. cilklusa): 20000
Mehanička trajnost (br. cilklusa): 20000
Temperaturno područje primjene: od -25 °C do +60 °C
Opis: KZS - kombinirana zaštitna sklopka je uređaj koji objedinjuje funkciju automatskog osigurača (zaštitnog prekidača) i zaštitnog uređaja diferencijalne struje (FID)
Napomene: RCD (FID) sklopka "tip A" osim što reagira na sinusne struje (isto kao i tip AC) reagira i na pojavu pulsirajućih istosmjernih struja greške koje nastupaju iznenada ili polaganim rastom. Odnosno, isklapa sinusne struje, ali reagira i ako izmjenična struja sadrži istosmjerne komponente (pojave ne-sinusnog signala). Prema tome ako kod "tipa A" ako dođe do pojave nekakve istosmjerne komponente, relej to treba prepoznati i odreagirati.
Standardi: EN/IEC 61009-2-1
Masa [g]: 210
Pakiranje: 1 kom

Tehničke specifikacije: SKLOPKA KZS C 10/0,03A 1P+N 10kA TIP A  iCV40H A9DC4610 prikaži više...

KZS - kombinirana zaštitna sklopka, TIP A, 10 kA
Proizvođač: Schneider Electric
Tip: iCV40H
Kataloški broj: A9DC4710
Broj polova: 3P+N
Karakteristika okidanja: C
Nazivna struja In [A]: 10
Nazivna diferencijalna struja [mA]: 30
Nazivna kratkospojna moć [kA]: 10
Nazivni napon Un [V] AC: 400
Nazivna frekvencija [Hz]: 50/60
Prihvat vodiča: vijčani priključak (fleksibilni vodič max. 10 mm², kruti vodič max. 16 mm²), 2 Nm
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost (br. cilklusa): 20000
Mehanička trajnost (br. cilklusa): 20000
Temperaturno područje primjene: od -25 °C do +60 °C
Opis: KZS - kombinirana zaštitna sklopka je uređaj koji objedinjuje funkciju automatskog osigurača (zaštitnog prekidača) i zaštitnog uređaja diferencijalne struje (FID)
Napomene: RCD (FID) sklopka "tip A" osim što reagira na sinusne struje (isto kao i tip AC) reagira i na pojavu pulsirajućih istosmjernih struja greške koje nastupaju iznenada ili polaganim rastom. Odnosno, isklapa sinusne struje, ali reagira i ako izmjenična struja sadrži istosmjerne komponente (pojave ne-sinusnog signala). Prema tome ako kod "tipa A" ako dođe do pojave nekakve istosmjerne komponente, relej to treba prepoznati i odreagirati.
Standardi: EN/IEC 61009-2-1
Masa [g]: 558
Pakiranje: 1 kom

Tehničke specifikacije: SKLOPKA KZS C 10/0,03A 3P+N  iCV40H A30 TIP A   A9DC4710
prikaži više...

KZS - kombinirana zaštitna sklopka, diferencijalna zaštitna sklopka sa nadstrujnom zaštitom - RCBO, TIP A, 10 kA
Proizvođač: Schneider Electric
Tip: iCV40H / iDPN
Kataloški broj: A9DC4616
Broj polova: 1P+N
Karakteristika okidanja: C
Nazivna struja In [A]: 16
Nazivna diferencijalna struja [mA]: 30
Nazivna kratkospojna moć [kA]: 10
Nazivni napon Un [V] AC: 230
Nazivna frekvencija [Hz]: 50/60
Prihvat vodiča: vijčani priključak (fleksibilni vodič max. 10 mm², kruti vodič max. 16 mm²), 2 Nm
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost (br. cilklusa): 20000
Mehanička trajnost (br. cilklusa): 20000
Temperaturno područje primjene: od -25 °C do +60 °C
Opis: KZS - kombinirana zaštitna sklopka je uređaj koji objedinjuje funkciju automatskog osigurača (zaštitnog prekidača) i zaštitnog uređaja diferencijalne struje (FID)
Napomene: RCD (FID) sklopka "tip A" osim što reagira na sinusne struje (isto kao i tip AC) reagira i na pojavu pulsirajućih istosmjernih struja greške koje nastupaju iznenada ili polaganim rastom. Odnosno, isklapa sinusne struje, ali reagira i ako izmjenična struja sadrži istosmjerne komponente (pojave ne-sinusnog signala). Prema tome ako kod "tipa A" ako dođe do pojave nekakve istosmjerne komponente, relej to treba prepoznati i odreagirati.
Standardi: EN/IEC 61009-2-1
Masa [g]: 228
Pakiranje: 1 kom

Tehničke specifikacije: SKLOPKA KZS C 16/0,03A 1P+N  iCV40H A30 TIP A  A9DC4616
prikaži više...

KZS - kombinirana zaštitna sklopka, diferencijalna zaštitna sklopka sa nadstrujnom zaštitom - RCBO, TIP A, 10 kA
Proizvođač: Schneider Electric
Tip: iCV40H
Kataloški broj: A9DC4716
Broj polova: 3P+N
Karakteristika okidanja: C
Nazivna struja In [A]: 16
Nazivna diferencijalna struja [mA]: 30
Nazivna kratkospojna moć [kA]: 10
Nazivni napon Un [V] AC: 400
Nazivna frekvencija [Hz]: 50/60
Prihvat vodiča: vijčani priključak (fleksibilni vodič max. 10 mm², kruti vodič max. 16 mm²), 2 Nm
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost (br. cilklusa): 20000
Mehanička trajnost (br. cilklusa): 20000
Temperaturno područje primjene: od -25 °C do +60 °C
Opis: KZS - kombinirana zaštitna sklopka je uređaj koji objedinjuje funkciju automatskog osigurača (zaštitnog prekidača) i zaštitnog uređaja diferencijalne struje (FID)
Napomene: RCD (FID) sklopka "tip A" osim što reagira na sinusne struje (isto kao i tip AC) reagira i na pojavu pulsirajućih istosmjernih struja greške koje nastupaju iznenada ili polaganim rastom. Odnosno, isklapa sinusne struje, ali reagira i ako izmjenična struja sadrži istosmjerne komponente (pojave ne-sinusnog signala). Prema tome ako kod "tipa A" ako dođe do pojave nekakve istosmjerne komponente, relej to treba prepoznati i odreagirati.
Standardi: EN/IEC 61009-2-1
Masa [g]: 532
Pakiranje: 1 kom

Tehničke specifikacije: SKLOPKA KZS C 16/0,03A 3P+N  iCVH40 A30 TIP A   A9DC4716
prikaži više...

KZS - kombinirana zaštitna sklopka, diferencijalna zaštitna sklopka sa nadstrujnom zaštitom - RCBO, TIP A, 10 kA
Proizvođač: Schneider Electric
Tip: iCV40H / iDPN
Kataloški broj: A9DC4620
Broj polova: 1P+N
Karakteristika okidanja: C
Nazivna struja In [A]: 20
Nazivna diferencijalna struja [mA]: 30
Nazivna kratkospojna moć [kA]: 10
Nazivni napon Un [V] AC: 230
Nazivna frekvencija [Hz]: 50/60
Prihvat vodiča: vijčani priključak (fleksibilni vodič max. 10 mm², kruti vodič max. 16 mm²), 2 Nm
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost (br. cilklusa): 20000
Mehanička trajnost (br. cilklusa): 20000
Temperaturno područje primjene: od -25 °C do +60 °C
Opis: KZS - kombinirana zaštitna sklopka je uređaj koji objedinjuje funkciju automatskog osigurača (zaštitnog prekidača) i zaštitnog uređaja diferencijalne struje (FID)
Napomene: RCD (FID) sklopka "tip A" osim što reagira na sinusne struje (isto kao i tip AC) reagira i na pojavu pulsirajućih istosmjernih struja greške koje nastupaju iznenada ili polaganim rastom. Odnosno, isklapa sinusne struje, ali reagira i ako izmjenična struja sadrži istosmjerne komponente (pojave ne-sinusnog signala). Prema tome ako kod "tipa A" ako dođe do pojave nekakve istosmjerne komponente, relej to treba prepoznati i odreagirati.
Standardi: EN/IEC 61009-2-1
Masa [g]: 221
Pakiranje: 1 kom

Tehničke specifikacije: SKLOPKA KZS C 20/0,03A 1P+N  iCVH40 A30 TIP A   A9DC4620

prikaži više...

KZS - kombinirana zaštitna sklopka, diferencijalna zaštitna sklopka sa nadstrujnom zaštitom - RCBO, TIP A, 10 kA
Proizvođač: Schneider Electric
Tip: iCV40H
Kataloški broj: A9DC4625
Broj polova: 1P+N
Karakteristika okidanja: C
Nazivna struja In [A]: 25
Nazivna diferencijalna struja [mA]: 30
Nazivna kratkospojna moć [kA]: 10
Nazivni napon Un [V] AC: 230
Nazivna frekvencija [Hz]: 50/60
Prihvat vodiča: vijčani priključak (fleksibilni vodič max. 10 mm², kruti vodič max. 16 mm²), 2 Nm
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost (br. cilklusa): 20000
Mehanička trajnost (br. cilklusa): 20000
Temperaturno područje primjene: od -25 °C do +60 °C
Opis: KZS - kombinirana zaštitna sklopka je uređaj koji objedinjuje funkciju automatskog osigurača (zaštitnog prekidača) i zaštitnog uređaja diferencijalne struje (FID)
Napomene: RCD (FID) sklopka "tip A" osim što reagira na sinusne struje (isto kao i tip AC) reagira i na pojavu pulsirajućih istosmjernih struja greške koje nastupaju iznenada ili polaganim rastom. Odnosno, isklapa sinusne struje, ali reagira i ako izmjenična struja sadrži istosmjerne komponente (pojave ne-sinusnog signala). Prema tome ako kod "tipa A" ako dođe do pojave nekakve istosmjerne komponente, relej to treba prepoznati i odreagirati.
Standardi: EN/IEC 61009-2-1
Masa [g]: 210
Pakiranje: 1 kom

Tehničke specifikacije: SKLOPKA KZS C 25/0,03A 1P+N 10kA TIP A  iCV40H A9DC4625 prikaži više...

KZS - kombinirana zaštitna sklopka, diferencijalna zaštitna sklopka sa nadstrujnom zaštitom - RCBO, TIP A, 6 kA
Proizvođač: Schneider Electric
Tip: iCV40N
Kataloški broj: A9DC3725
Broj polova: 3P+N
Karakteristika okidanja: C
Nazivna struja In [A]: 25
Nazivna diferencijalna struja [mA]: 30
Nazivna kratkospojna moć [kA]: 6
Nazivni napon Un [V] AC: 400
Nazivna frekvencija [Hz]: 50/60
Prihvat vodiča: vijčani priključak (fleksibilni vodič max. 10 mm², kruti vodič max. 16 mm²), 2 Nm
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost (br. cilklusa): 20000
Mehanička trajnost (br. cilklusa): 20000
Temperaturno područje primjene: od -25 °C do +60 °C
Opis: KZS - kombinirana zaštitna sklopka je uređaj koji objedinjuje funkciju automatskog osigurača (zaštitnog prekidača) i zaštitnog uređaja diferencijalne struje (FID)
Napomene: RCD (FID) sklopka "tip A" osim što reagira na sinusne struje (isto kao i tip AC) reagira i na pojavu pulsirajućih istosmjernih struja greške koje nastupaju iznenada ili polaganim rastom. Odnosno, isklapa sinusne struje, ali reagira i ako izmjenična struja sadrži istosmjerne komponente (pojave ne-sinusnog signala). Prema tome ako kod "tipa A" ako dođe do pojave nekakve istosmjerne komponente, relej to treba prepoznati i odreagirati.
Standardi: EN/IEC 61009-2-1
Masa [g]: 530
Pakiranje: 1 kom

Tehničke specifikacije: SKLOPKA KZS C 25/0,03A 3P+N   6kA TIP A  iCV40N A9DC3725
prikaži više...

KZS - kombinirana zaštitna sklopka, diferencijalna zaštitna sklopka sa nadstrujnom zaštitom - RCBO, TIP A, 6 kA
Proizvođač: Schneider Electric
Tip: iCV40N
Kataloški broj: A9DC3740
Broj polova: 3P+N
Karakteristika okidanja: C
Nazivna struja In [A]: 40
Nazivna diferencijalna struja [mA]: 30
Nazivna kratkospojna moć [kA]: 6
Nazivni napon Un [V] AC: 400
Nazivna frekvencija [Hz]: 50/60
Prihvat vodiča: vijčani priključak (fleksibilni vodič max. 10 mm², kruti vodič max. 16 mm²), 2 Nm
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost (br. cilklusa): 20000
Mehanička trajnost (br. cilklusa): 20000
Temperaturno područje primjene: od -25 °C do +60 °C
Opis: KZS - kombinirana zaštitna sklopka je uređaj koji objedinjuje funkciju automatskog osigurača (zaštitnog prekidača) i zaštitnog uređaja diferencijalne struje (FID)
Napomene: RCD (FID) sklopka "tip A" osim što reagira na sinusne struje (isto kao i tip AC) reagira i na pojavu pulsirajućih istosmjernih struja greške koje nastupaju iznenada ili polaganim rastom. Odnosno, isklapa sinusne struje, ali reagira i ako izmjenična struja sadrži istosmjerne komponente (pojave ne-sinusnog signala). Prema tome ako kod "tipa A" ako dođe do pojave nekakve istosmjerne komponente, relej to treba prepoznati i odreagirati.
Standardi: EN/IEC 61009-2-1
Masa [g]: 530
Pakiranje: 1 kom

Tehničke specifikacije: SKLOPKA KZS C 40/0,03A 3P+N   6kA TIP A  iCV40N A9DC3740

prikaži više...

Modularna rastavna/rastavljačka sklopka (ON-OFF) za montažu na DIN nosač prikaži više...

Modularna rastavna/rastavljačka sklopka (ON-OFF) za montažu na DIN nosač prikaži više...

Modularna rastavna/rastavljačka sklopka (ON-OFF) za montažu na DIN nosač prikaži više...

Modularna rastavna/rastavljačka sklopka (ON-OFF) za montažu na DIN nosač
Proizvođač: Schneider Electric
Tip: Acti9 iSW
Kataloški broj: A9S65363
Broj polova: 3
Nazivna struja Ie [A]: 63
Nazivni napon Ue [V] AC: 415
Nazivna frekvencija [Hz]: 50/60
Električka trajnost (broj ciklusa): 15000
Mehanička trajnost (broj ciklusa):  20000
Prihvat vodiča: vijčani priključak, do 35 mm² fleksibilni vodič s tuljkom, do 50 mm² kruti vodič
Montaža: DIN nosač/šina
Temperaturno područje primjene: -25 °C do +60 °C
Stupanj zaštite: IP20
Standard: IEC/EN 60947-3
Opis:
- Acti 9 iSW modularne rastavne sklopke namijenjene su za učinkovitu kontrolu i nadzor električnih sklopova industrijskih i poslovnih zgrada
- potpuno u skladu s cijelom linijom Acti9 i jednostavne za uporabu, te pružaju poboljšanu zaštitu
Dimenzije ŠxVxD [mm]: 54x85x73
Masa [kg]: 0,25
Pakiranje: 1 kom

Tehničke specifikacije: SKLOPKA MODULARNA 3P  iSW  63A  A9S65363
prikaži više...

Modularna rastavna/rastavljačka sklopka (ON-OFF) za montažu na DIN nosač
Proizvođač: Schneider Electric
Tip: Acti9 iSW
Kataloški broj: A9S65391
Broj polova: 3
Nazivna struja Ie [A]: 100
Nazivni napon Ue [V] AC: 415
Nazivna frekvencija [Hz]: 50/60
Električka trajnost (broj ciklusa): 15000
Mehanička trajnost (broj ciklusa):  20000
Prihvat vodiča: vijčani priključak, do 35 mm² fleksibilni vodič s tuljkom, do 50 mm² kruti vodič
Montaža: DIN nosač/šina
Temperaturno područje primjene: -25 °C do +60 °C
Stupanj zaštite: IP20
Standard: IEC/EN 60947-3
Opis:
- Acti 9 iSW rastavne sklopke namijenjene su za učinkovitu kontrolu i nadzor električnih sklopova industrijskih i poslovnih zgrada
- potpuno u skladu s cijelom linijom Acti9 i jednostavne za uporabu, te pružaju poboljšanu zaštitu
Dimenzije ŠxVxD [mm]: 54x85x73
Masa [kg]: 0,25
Pakiranje: 1 kom

Tehničke specifikacije: SKLOPKA MODULARNA 3P  iSW  100A  A9S65391
prikaži više...

Modularna rastavna/rastavljačka sklopka (ON-OFF) za montažu na DIN nosač prikaži više...

Modularna rastavna/rastavljačka sklopka (ON-OFF) za montažu na DIN nosač prikaži više...

Modularna izborna preklopka s 2 položaja I-II, Modularna izborna (izmjenična) sklopka, linearni prekidač, prekidač za montažu na DIN šinu/nosač/levu
Proizvođač: Schneider Electric
Tip: iSSW
Kataloški broj: A9E18070
Broj polova: 1
Broj preklopnih kontakta C/O: 1
Nazivna struja In [A]: 20
Nazivni napon U [V] AC: 250
Nazivna frekvencija f [Hz]: 50/60
Prihvat vodiča: vijčani priključak do 2,5 mm²
Ugradna širina: 9 mm/pol
Montaža na letvu: EN 60715
Temperaturno područje primjene [°C]: od -20 °C do +50 °C
Stupanj zaštite: IP20
Standard: IEC 60669-1, IEC 60947-5-1
Masa [g]: 44
Pakiranje: 1/12 kom

Tehničke specifikacije: SKLOPKA MODULARNA IZBORNA 1P 20A 250V AC 2 POLOŽAJA 1C/0 iSSW A9E18070

prikaži više...

Modularna izborna preklopka s 3 položaja I-0-II, modularna izborna (izmjenična) sklopka, izborni prekidač za montažu na DIN šinu/nosač/levu
Proizvođač: Schneider Electric
Tip: iSSW
Kataloški broj: A9E18073
Broj polova: 1
Broj preklopnih kontakta C/O: 1
Nazivna struja In [A]: 20
Nazivni napon U [V] AC: 250
Nazivna frekvencija f [Hz]: 50/60
Prihvat vodiča: vijčani priključak do 2,5 mm²
Ugradna širina: 9 mm/pol
Montaža na letvu: EN 60715
Temperaturno područje primjene [°C]: od -20 °C do +50 °C
Stupanj zaštite: IP20
Standard: IEC 60669-1, IEC 60947-5-1
Masa [g]: 45
Pakiranje: 1/12 kom

Tehničke specifikacije: SKLOPKA MODULARNA IZBORNA 1P 20A 250V AC 3 POLOŽAJA I-0-II 1C/0  iSSW  A9E18073
prikaži više...

Modularna izborna dvopolna preklopka s 3 položaja I-0-II, modularna izborna (izmjenična) sklopka, izborni prekidač za montažu na DIN šinu/nosač/levu

prikaži više...

Proizvođač: Schneider Electric
Tip: GZ1E
Kataloški broj: GZ1E07
Broj polova: 3
Područje podešavanja [A]: 1,6 - 2,5
Nazivna termička struja Ith [A]: 2,5
Nazivni napon polova AC-3 Un [V]: 690
Nazivna snaga AC-3 P [kW] (pri 690 V AC): 1,5
Nazivna snaga AC-3 P [kW] (pri 400 V AC): 0,75
Nazivna frekvencija [Hz]: 50/60
Prihvat vodiča: vijčani priključak, 2x (1-4) mm² fleksibilni vodič, 2 x (1-6) mm² kruti vodič
Montaža na letvu: EN 60715
Električka trajnost: 100 000
Mehanička trajnost: 100 000
Napomena: sklopka ima termičku i kratkospojnu zaštitu te osjetljivost na gubitak faze
Standardi: IEC 60947-2, IEC 60947-4-1
Dimenzije ŠxVxD [mm]: 44,5x88x89
Masa [g]: 260
Pakiranje: 1 kom

Tehničke specifikacije/katalog: SKLOPKA MOTORNA ZAŠTITNA GZ1E- 2,5   1,6-2,5 A   GZ1E07
prikaži više...

Proizvođač: Schneider Electric
Tip: GZ1E
Kataloški broj: GZ1E08
Broj polova: 3
Područje podešavanja [A]: 2,5 - 4
Nazivna termička struja Ith [A]: 4
Nazivni napon polova AC-3 Un [V]: 690
Nazivna snaga AC-3 P [kW] (pri 690 V AC): 3
Nazivna snaga AC-3 P [kW] (pri 400 V AC): 1,5
Nazivna frekvencija [Hz]: 50/60
Prihvat vodiča: vijčani priključak, 2x (1-4) mm² fleksibilni vodič, 2 x (1-6) mm² kruti vodič
Montaža na letvu: EN 60715
Električka trajnost: 100 000
Mehanička trajnost: 100 000
Napomena: sklopka ima termičku i kratkospojnu zaštitu te osjetljivost na gubitak faze
Standardi: IEC 60947-2, IEC 60947-4-1
Dimenzije ŠxVxD [mm]: 44,5x88x89
Masa [g]: 260
Pakiranje: 1 kom

Tehničke specifikacije/katalog: SKLOPKA MOTORNA ZAŠTITNA GZ1E-  4,0  2,5-4,0 A   GZ1E08
prikaži više...

Proizvođač: Schneider Electric
Tip: GZ1E
Kataloški broj: GZ1E10
Broj polova: 3
Područje podešavanja [A]: 4,0 - 6,3
Nazivna termička struja Ith [A]: 6,3
Nazivni napon polova AC-3 Un [V]: 690
Nazivna snaga AC-3 P [kW] (pri 690 V AC): 4
Nazivna snaga AC-3 P [kW] (pri 400 V AC): 2,2
Nazivna frekvencija [Hz]: 50/60
Prihvat vodiča: vijčani priključak, 2x (1-4) mm² fleksibilni vodič, 2 x (1-6) mm² kruti vodič
Montaža na letvu: EN 60715
Električka trajnost: 100 000
Mehanička trajnost: 100 000
Napomena: sklopka ima termičku i kratkospojnu zaštitu te osjetljivost na gubitak faze
Standardi: IEC 60947-2, IEC 60947-4-1
Dimenzije ŠxVxD [mm]: 44,5x88x89
Masa [g]: 260
Pakiranje: 1 kom

Tehničke specifikacije/katalog: SKLOPKA MOTORNA ZAŠTITNA GZ1E-  4,0  4,0-6,3 A   GZ1E10
prikaži više...

Proizvođač: Schneider Electric
Tip: GZ1E
Kataloški broj: GZ1E14
Broj polova: 3
Područje podešavanja [A]: 6,0 - 10,0
Nazivna termička struja Ith [A]: 10,0
Nazivni napon polova AC-3 Un [V]: 690
Nazivna snaga AC-3 P [kW] (pri 690 V AC): 7,5
Nazivna snaga AC-3 P [kW] (pri 400 V AC): 4
Nazivna frekvencija [Hz]: 50/60
Prihvat vodiča: vijčani priključak, 2x (1-4) mm² fleksibilni vodič, 2 x (1-6) mm² kruti vodič
Montaža na letvu: EN 60715
Električka trajnost: 100 000
Mehanička trajnost: 100 000
Napomena: sklopka ima termičku i kratkospojnu zaštitu te osjetljivost na gubitak faze
Standardi: IEC 60947-2, IEC 60947-4-1
Dimenzije ŠxVxD [mm]: 44,5x88x89
Masa [g]: 260
Pakiranje: 1 kom

Tehničke specifikacije/katalog: SKLOPKA MOTORNA ZAŠTITNA GZ1E- 10,0  6,0-10,0 A   GZ1E14
prikaži više...

Proizvođač: Schneider Electric
Tip: GZ1E
Kataloški broj: GZ1E16
Broj polova: 3
Područje podešavanja [A]: 9,0 - 14,0
Nazivna termička struja Ith [A]: 14,0
Nazivni napon polova AC-3 Un [V]: 690
Nazivna snaga AC-3 P [kW] (pri 690 V AC): 11
Nazivna snaga AC-3 P [kW] (pri 400 V AC): 5,5
Nazivna frekvencija [Hz]: 50/60
Prihvat vodiča: vijčani priključak, 2x (1-4) mm² fleksibilni vodič, 2 x (1-6) mm² kruti vodič
Montaža na letvu: EN 60715
Električka trajnost: 100 000
Mehanička trajnost: 100 000
Napomena: sklopka ima termičku i kratkospojnu zaštitu te osjetljivost na gubitak faze
Standardi: IEC 60947-2, IEC 60947-4-1
Dimenzije ŠxVxD [mm]: 44,5x88x89
Masa [g]: 260
Pakiranje: 1 kom

Tehničke specifikacije/katalog: SKLOPKA MOTORNA ZAŠTITNA GZ1E- 14,0  9,0-14,0 A   GZ1E16
prikaži više...

Proizvođač: Schneider Electric
Tip: GZ1E
Kataloški broj: GZ1E20
Broj polova: 3
Područje podešavanja [A]: 13,0 - 18,0
Nazivna termička struja Ith [A]: 18,0
Nazivni napon polova AC-3 Un [V]: 690
Nazivna snaga AC-3 P [kW] (pri 690 V AC): 15
Nazivna snaga AC-3 P [kW] (pri 400 V AC): 7,5
Nazivna frekvencija [Hz]: 50/60
Prihvat vodiča: vijčani priključak, 2x (1-4) mm² fleksibilni vodič, 2 x (1-6) mm² kruti vodič
Montaža na letvu: EN 60715
Električka trajnost: 100 000
Mehanička trajnost: 100 000
Napomena: sklopka ima termičku i kratkospojnu zaštitu te osjetljivost na gubitak faze
Standardi: IEC 60947-2, IEC 60947-4-1
Dimenzije ŠxVxD [mm]: 44,5x88x89
Masa [g]: 260
Pakiranje: 1 kom

Tehničke specifikacije/katalog: SKLOPKA MOTORNA ZAŠTITNA GZ1E- 18,0  13,0-18,0 A   GZ1E20
prikaži više...

Proizvođač: Schneider Electric
Tip: GZ1E
Kataloški broj: GZ1E21
Broj polova: 3
Područje podešavanja [A]: 17,0 - 23,0
Nazivna termička struja Ith [A]: 23,0
Nazivni napon polova AC-3 Un [V]: 690
Nazivna snaga AC-3 P [kW] (pri 690 V AC): 18,5
Nazivna snaga AC-3 P [kW] (pri 400 V AC): 9
Nazivna frekvencija [Hz]: 50/60
Prihvat vodiča: vijčani priključak, 2x (1-4) mm² fleksibilni vodič, 2 x (1-6) mm² kruti vodič
Montaža na letvu: EN 60715
Električka trajnost: 100 000
Mehanička trajnost: 100 000
Napomena: sklopka ima termičku i kratkospojnu zaštitu te osjetljivost na gubitak faze
Standardi: IEC 60947-2, IEC 60947-4-1
Dimenzije ŠxVxD [mm]: 44,5x88x89
Masa [g]: 260
Pakiranje: 1 kom

Tehničke specifikacije/katalog: SKLOPKA MOTORNA ZAŠTITNA GZ1E- 23,0  17,0-23,0 A   GZ1E21
prikaži više...

Proizvođač: Schneider Electric
Tip: GZ1E
Kataloški broj: GZ1E22
Broj polova: 3
Područje podešavanja [A]: 20,0 - 25,0
Nazivna termička struja Ith [A]: 25,0
Nazivni napon polova AC-3 Un [V]: 690
Nazivna snaga AC-3 P [kW] (pri 690 V AC): 22
Nazivna snaga AC-3 P [kW] (pri 400 V AC): 11
Nazivna frekvencija [Hz]: 50/60
Prihvat vodiča: vijčani priključak, 2x (1-4) mm² fleksibilni vodič, 2 x (1-6) mm² kruti vodič
Montaža na letvu: EN 60715
Električka trajnost: 100 000
Mehanička trajnost: 100 000
Napomena: sklopka ima termičku i kratkospojnu zaštitu te osjetljivost na gubitak faze
Standardi: IEC 60947-2, IEC 60947-4-1
Dimenzije ŠxVxD [mm]: 44,5x88x89
Masa [g]: 260
Pakiranje: 1 kom

Tehničke specifikacije/katalog: SKLOPKA MOTORNA ZAŠTITNA GZ1E- 25,0  20,0-25,0 A   GZ1E22
prikaži više...

Sklopka nadžbukna obična jednopolna
Proizvođač: Schneider Electric
Tip: Cedar Plus
Kataloški broj: WDE000510
Broj polova: 1P
Boja: bijela
Nazivna struja In [A] AX: 16
Nazivni napon Un [V] AC: 250
Nazivna frekvencija [Hz]: 50
Montaža: nadgradna, n/ž
Vrsta ožičenja: vijčani priključak, do 2 x 2,5 mm²
Stupanj zaštite: IP44
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Masa [g]: 97
Pakiranje: 1/10 kom

Tehničke specifikacije: SKLOPKA OBIČNA N/Ž 1P 16AX/250V IP44 BIJELA CEDAR PLUS WDE000510

Katalog: Schneider Electric - Cedar Plus prikaži više...

Sklopka nadžbukna obična jednopolna
Proizvođač: Schneider Electric
Tip: Cedar Plus
Kataloški broj: WDE000610
Broj polova: 1P
Boja: svjetlosiva
Nazivna struja In [A] AX: 16
Nazivni napon Un [V] AC: 250
Nazivna frekvencija [Hz]: 50
Montaža: nadgradna, n/ž
Vrsta ožičenja: vijčani priključak, do 2 x 2,5 mm²
Stupanj zaštite: IP44
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Masa [g]: 97
Pakiranje: 1/10 kom

Tehničke specifikacije: SKLOPKA OBIČNA N/Ž 1P 16AX/250V IP44 SIVA CEDAR PLUS WDE000610

Katalog: Schneider Electric - Cedar Plus
prikaži više...

Sklopka nadžbukna obična dvopolna
Proizvođač: Schneider Electric
Tip: Cedar Plus
Kataloški broj: WDE000620
Broj polova: 2P
Boja: svjetlosiva
Nazivna struja In [A] AX: 16
Nazivni napon Un [V] AC: 250
Nazivna frekvencija [Hz]: 50
Montaža: nadgradna, n/ž
Vrsta ožičenja: vijčani priključak, do 2 x 2,5 mm²
Stupanj zaštite: IP44
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Masa [g]: 99
Pakiranje: 1/10 kom prikaži više...

Teretna rastavna sklopka, rastavljač, AC/DC, za montažu na DIN šinu/letvu ili montažnu ploču
Proizvođač: Schneider Electric
Tip: ComPacT INS40
Kataloški broj: 28900
Broj polova: 3
Nazivna pogonska struja Ie [A] AC/DC: 40
Nazivni napon Ue [V]: 500 V AC / 250 V DC
Nazivna snaga AC-23 P [kW]: 20 kW kod 380/415 V AC, 18,5 kW kod 500 V AC
Nazivna frekvencija [Hz]: 50/60
Električka trajnost (broj ciklusa): 1500
Mehanička trajnost (broj ciklusa): 20000
Montaža: montažna ploča ili DIN šina/letva
Temperaturno područje primjene: -25 °C do +70 °C
Stupanj zaštite: IP40, IK07
Standard: IEC 60947-3, IEC 60947-1
Napomena: rotirajuća ručka dizajnirana je za jednostavno rukovanje i visoku učinkovitost u prekidu struje
Dimenzije ŠxVxD [mm]: 90x85x62,5
Masa [kg]: 0,5
Pakiranje: 1 kom

Tehničke specifikacije: SKLOPKA RASTAVNA 3P  INS  40A AC/DC  28900

Katalog: INS rastavne sklopke

Video: Montaža pomoćnog kontakta na INS rastavnu sklopku
prikaži više...

Teretna rastavna sklopka, rastavljač, AC/DC, za montažu na DIN šinu/letvu ili montažnu ploču
Proizvođač: Schneider Electric
Tip: ComPacT INS63
Kataloški broj: 28902
Broj polova: 3
Nazivna pogonska struja Ie [A] AC/DC: 63
Nazivni napon Ue [V]: 500 V AC / 250 V DC
Nazivna snaga AC-23 P [kW]: 30 kW kod 380/415/440 V AC
Nazivna frekvencija [Hz]: 50/60
Električka trajnost (broj ciklusa): 1500
Mehanička trajnost (broj ciklusa): 20000
Montaža: montažna ploča ili DIN šina/letva
Temperaturno područje primjene: -25 °C do +70 °C
Stupanj zaštite: IP40, IK07
Standard: IEC 60947-3, IEC 60947-1
Napomena: rotirajuća ručka dizajnirana je za jednostavno rukovanje i visoku učinkovitost u prekidu struje
Dimenzije ŠxVxD [mm]: 90x85x62,5
Masa [kg]: 0,5
Pakiranje: 1 kom

Tehničke specifikacije: SKLOPKA RASTAVNA 3P  INS  63A AC/DC 28902

Katalog: INS rastavne sklopke

Video: Montaža pomoćnog kontakta na INS rastavnu sklopku

prikaži više...

Teretna rastavna sklopka, rastavljač, AC/DC, za montažu na DIN šinu/letvu ili montažnu ploču
Proizvođač: Schneider Electric
Tip: ComPacT INS100
Kataloški broj: 28908
Broj polova: 3
Nazivna pogonska struja Ie [A] AC/DC: 100
Nazivni napon Ue [V]: 690 V AC / 250 V DC
Nazivna snaga AC-23 P [kW]: 45 kW kod 380/415 V AC,  55kW kod 660/690 V AC
Nazivna frekvencija [Hz]: 50/60
Električka trajnost (broj ciklusa): 1500
Mehanička trajnost (broj ciklusa): 15000
Montaža: montažna ploča ili DIN šina/letva
Temperaturno područje primjene: -25 °C do +70 °C
Stupanj zaštite: IP40, IK07
Standard: IEC 60947-3, IEC 60947-1
Napomena: rotirajuća ručka dizajnirana je za jednostavno rukovanje i visoku učinkovitost u prekidu struje
Dimenzije ŠxVxD [mm]: 135x100x62,5
Masa [kg]: 0,8
Pakiranje: 1 kom

Tehničke specifikacije: SKLOPKA RASTAVNA 3P  INS 100A AC/DC   28908

Katalog: INS rastavne sklopke

Video: Montaža pomoćnog kontakta na INS rastavnu sklopku

prikaži više...

Rastavna sklopka, rastavljač, za ugradnju na vrata ili DIN nosač
Proizvođač: Schneider Electric
Tip: TeSys VARIO
Kataloški broj: VCF0
Broj polova: 3
Nazivna termička struja Ith [A]: 25
Nazivni napon Ue [V]: 690
Nazivna snaga AC-23A  P [kW]: 7,5 kW kod 400/415 V AC
Nazivna frekvencija [Hz]: 50/60
Električka trajnost (broj ciklusa): 100000
Mehanička trajnost (broj ciklusa):  100000
Prihvat vodiča: vijčani priključak, do 6 mm² fleksibilni vodič s tuljkom, do 10 mm² kruti vodič
Montaža: na vrata pomoću 4 vijka ili na DIN nosač/šinu
Temperaturno područje primjene: -20 °C do +50 °C
Stupanj zaštite: IP65/IP20
Standard: IEC/EN 60947-3, UL/CSA 60947-4-1
Primjena: kao glavna sklopka ili sklopka za zaustavljanje u nuždi
Napomene: okretna ručka u crvenoj boji, prednja pločica u žutoj boji, ručka se može zaključati lokotom
Dimenzije ŠxVxD [mm]: 60x60x74
Masa [kg]: 0,25
Pakiranje: 1 kom

Tehničke specifikacije: SKLOPKA RASTAVNA 3P  VARIO  25A  UGRADNJA NA VRATA IP65  VCF0

Katalog: TeSys VARIO rastavne sklopke
prikaži više...
