RELEJI
RELEJ UTIČNI 230 V AC 3 PREKLOPNA KONTAKTA CR-U230AC3 1SVR405622R3000
Proizvođač: ABB
Tip: CR-U230AC3
Kataloški broj: 1SVR405622R3000
Broj polova NO: 3
Broj polova NC: 3
Nazivna struja polova In [A]: 10 A
Nazivni napon polova Un [V]: 250 V
Nazivni napon svitka Un [V]: 230 VAC
Montaža: na podnožje CR-U3S
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 35x54,4x35
Masa: 83 g
Pakiranje: 10
RELEJ UTIČNI 230 V AC 4 PREKLOPNA KONTAKTA, LED CR-M230AC4L 1SVR405613R3100
Proizvođač: ABB
Tip: CR-M230AC4L
Kataloški broj: 1SVR405613R3100
Broj polova NO: 4
Broj polova NC: 4
Nazivna struja polova In [A]: 6 A
Nazivni napon polova Un [V]: 250 V
Nazivni napon svitka Un [V]: 230 VAC
Montaža: na podnožje CR-M4SS
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 21,2x35,6x27,5
Masa: 33 g
Pakiranje: 10

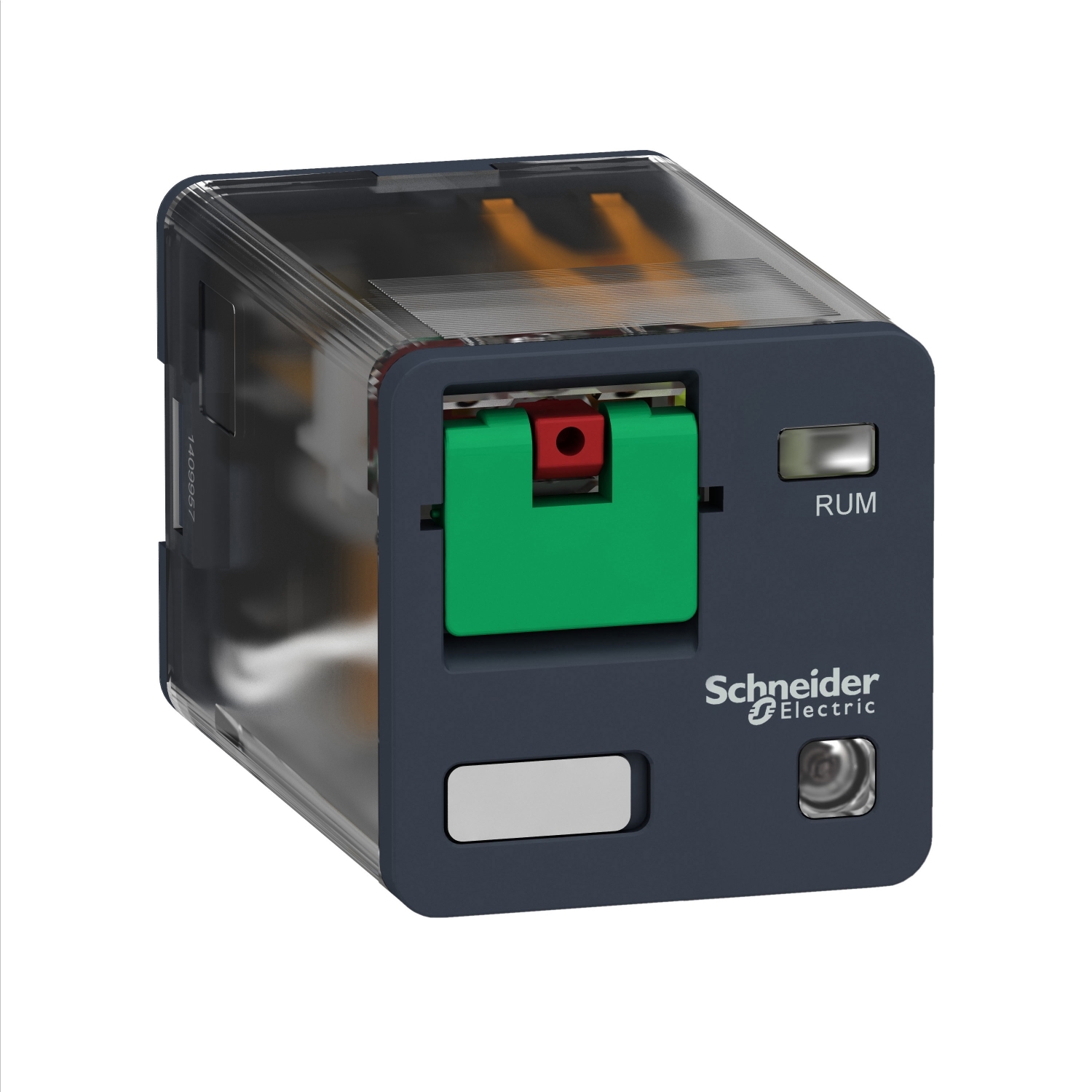

RELEJ UTIČNI 3P 24V AC 10A 3C/O LED RUMC32B7
RELEJ UTIČNI 3P 24V AC 10A 3C/O LED RUMC32B7
Proizvođač: Schneider Electric
Tip: RUM
Kataloški broj: RUMC32B7
Napomena: s LED statusom

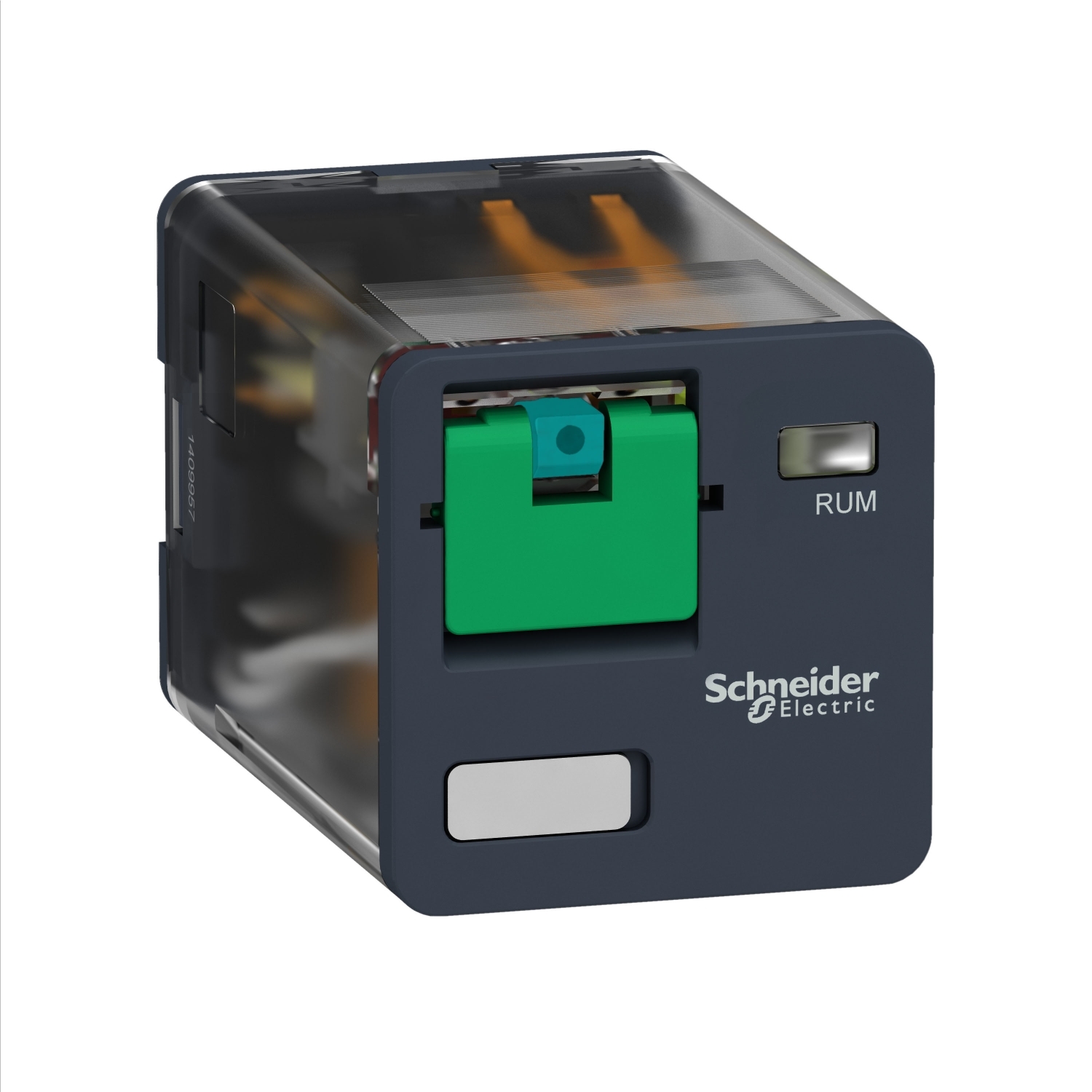

RELEJ UTIČNI 3P 24V DC 10A 3C/O RUMC31BD
Proizvođač: Schneider Electric
Tip: RUM
Kataloški broj: RUMC31BD prikaži više...
RELEJ UTIČNI 3P 230V AC 10A 3C/O LED RUMC32P7
RELEJ UTIČNI 3P 230V AC 10A 3C/O LED RUMC32P7
Proizvođač: Schneider Electric
Tip: RUM
Kataloški broj: RUMC32P7
Napomena: s LED statusom

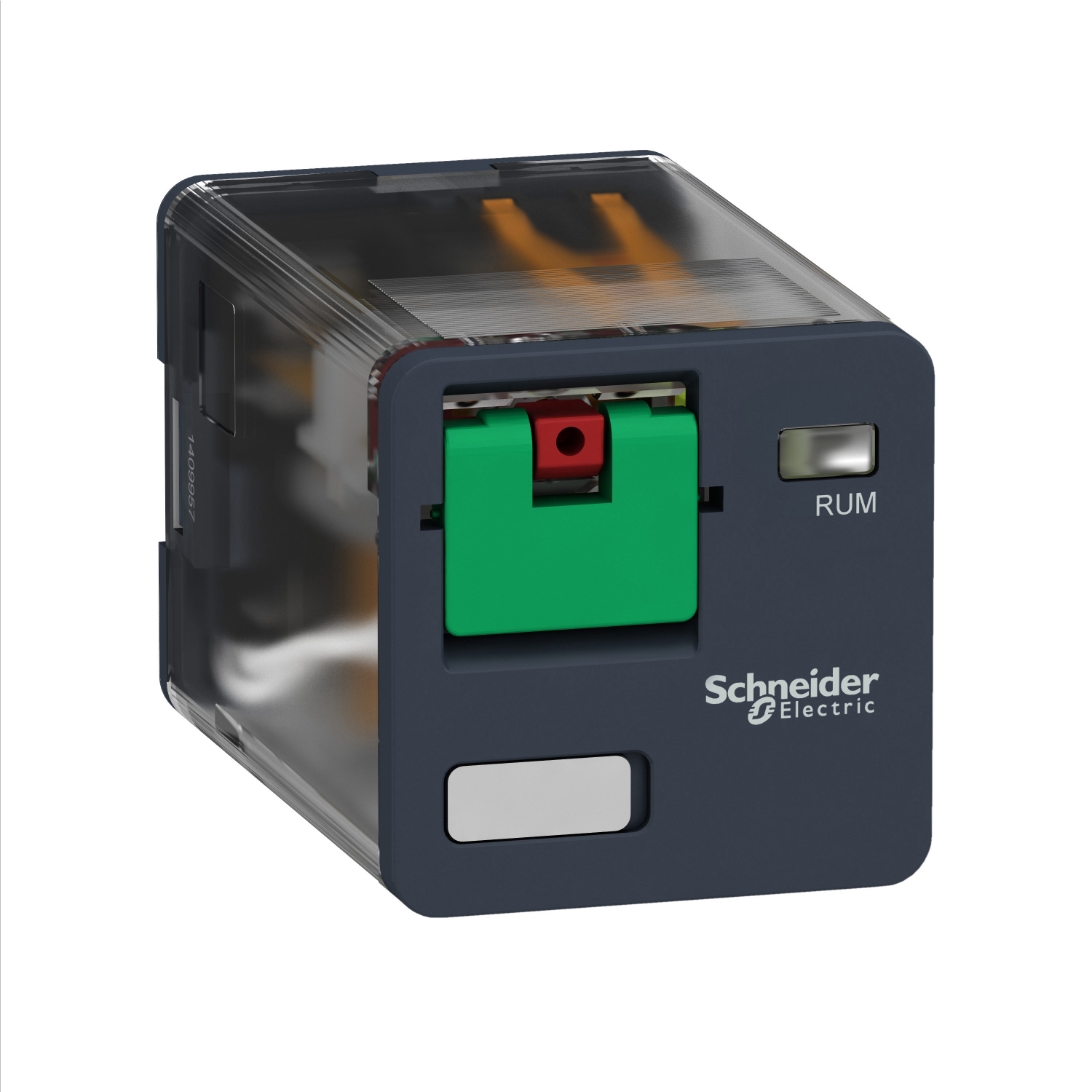

RELEJ UTIČNI 3P 230V AC 10A 3C/O RUMC31P7
Proizvođač: Schneider Electric
Tip: RUM
Kataloški broj: RUMC31P7 prikaži više...
RELEJ UTIČNI INTERFACE 1P 24V DC 6A 1C/O USKI RSL1AB4BD
Proizvođač: Schneider Electric
Tip: RSL
Kataloški broj: RSL1AB4BD prikaži više...
RELEJ UTIČNI INTERFACE 2P 24V AC 5A 2C/O LED+LTB RXG22B7
Proizvođač: Schneider Electric
Tip: RXG
Kataloški broj: RXG22B7
Napomena: s LED statusom i sa test tipkom koja se može zaključati (LTB)
prikaži više...

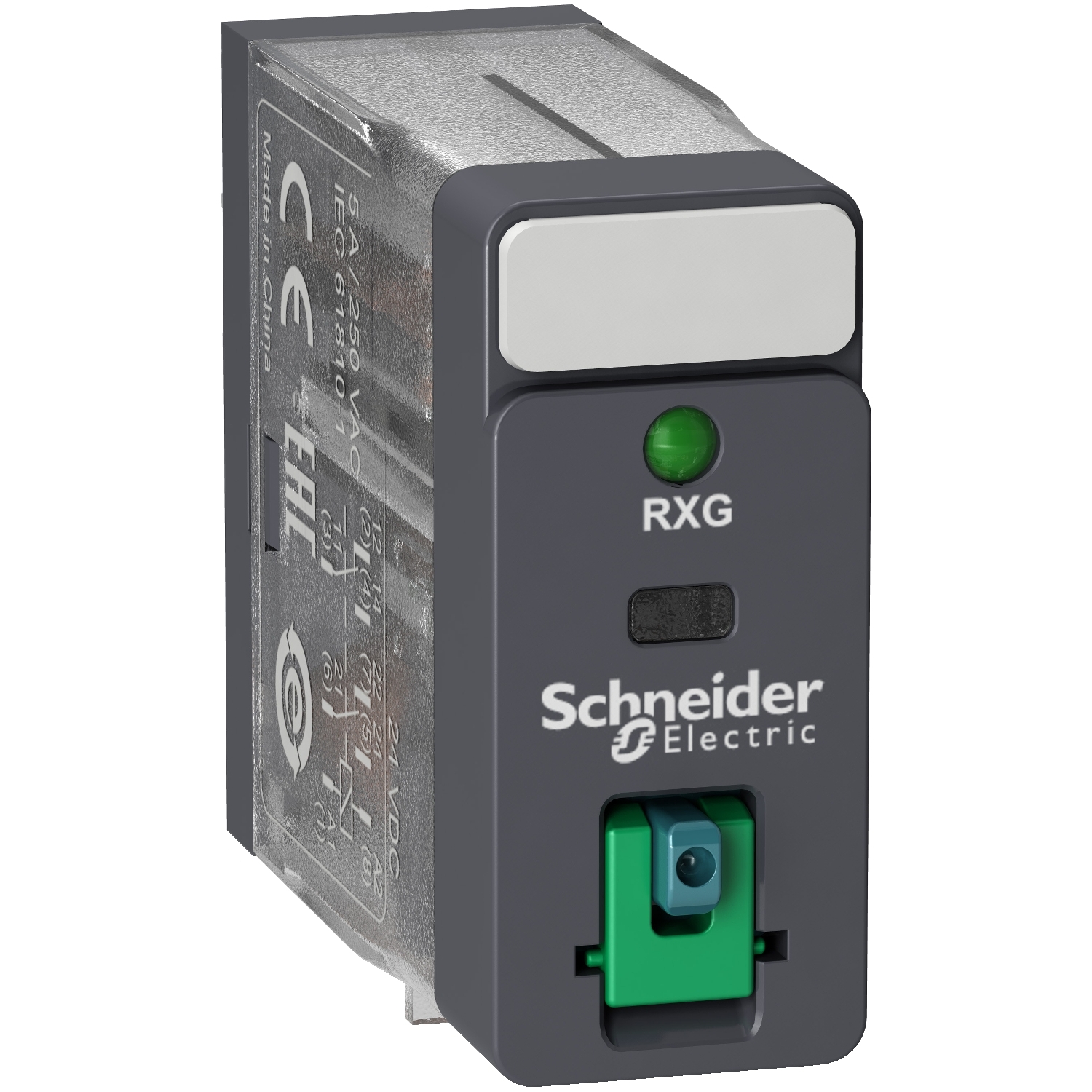

RELEJ UTIČNI INTERFACE 2P 24V DC 5A 2C/O LED+LTB RXG22BD
Proizvođač: Schneider Electric
Tip: RXG
Kataloški broj: RXG22BD
Napomena: s LED statusom i sa test tipkom koja se može zaključati (LTB) prikaži više...

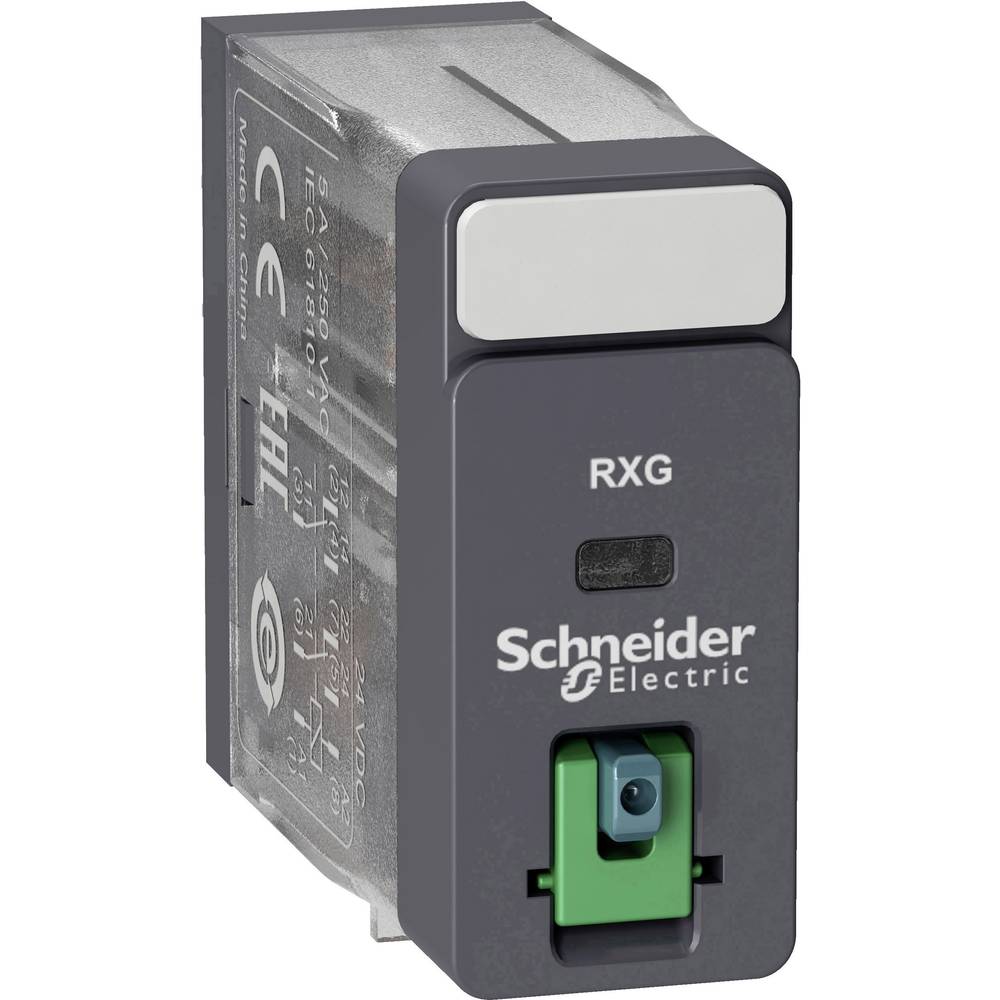

RELEJ UTIČNI INTERFACE 2P 24V DC 5A 2C/O LTB RXG21BD
Proizvođač: Schneider Electric
Tip: RXG
Kataloški broj: RXG21BD
Napomena: sa test tipkom koja se može zaključati (LTB) prikaži više...
RELEJ UTIČNI INTERFACE 2P 24V DC 8A 2C/O RSB2A080BD
Proizvođač: Schneider Electric
Tip: RSB
Kataloški broj: RSB2A080BD prikaži više...
RELEJ UTIČNI INTERFACE 2P 230V AC 8A 2C/O RSB2A080P7
Proizvođač: Schneider Electric
Tip: RSB
Kataloški broj: RSB2A080P7 prikaži više...

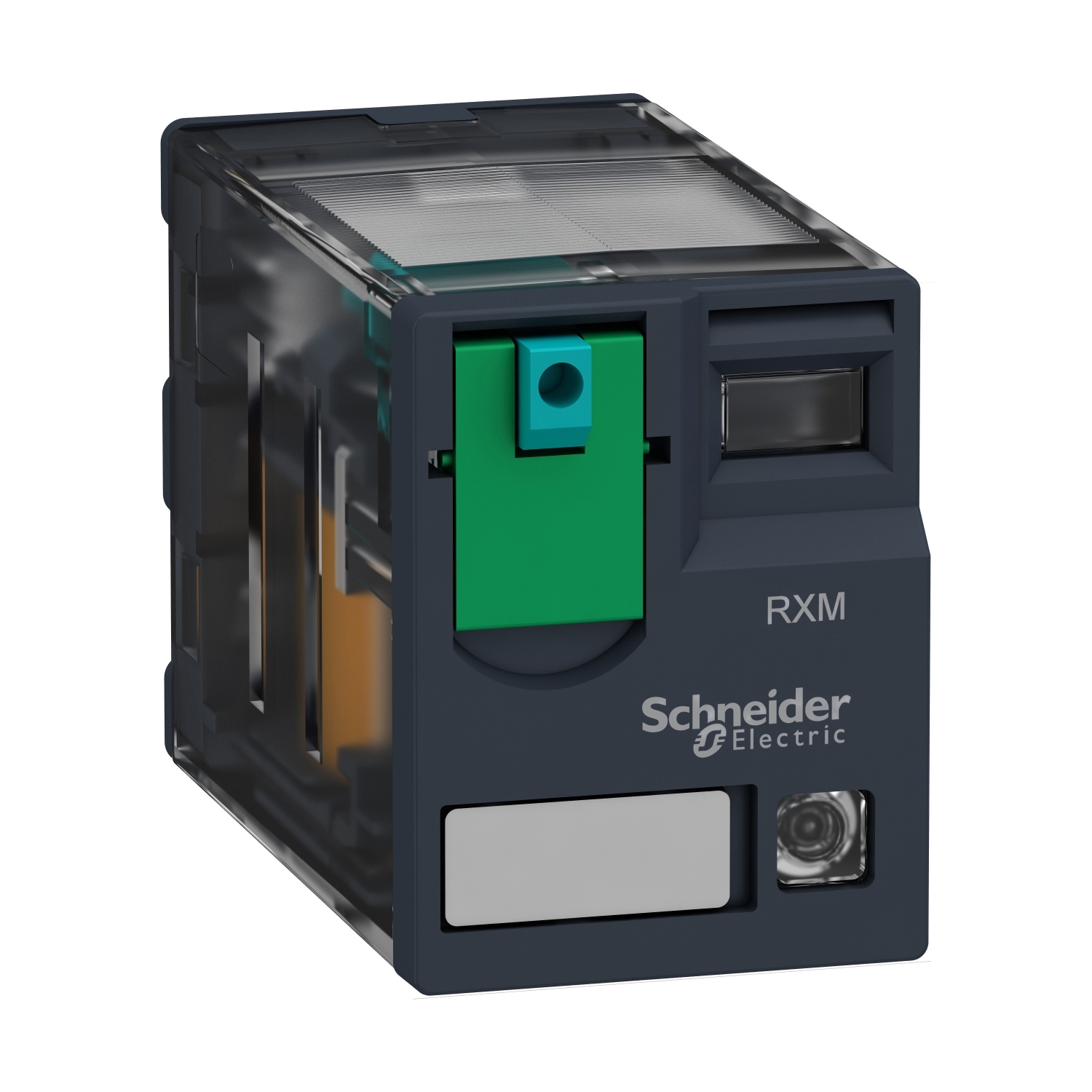

RELEJ UTIČNI MINIJATURNI 2P 24V DC 12A 2C/O LED RXM2AB2BD
Proizvođač: Schneider Electric
Tip: RXM
Kataloški broj: RXM2AB2BD prikaži više...
RELEJ UTIČNI MINIJATURNI 3P 24V AC 10A 3C/O RXM3AB1B7
Proizvođač: Schneider Electric
Tip: RXM
Kataloški broj: RXM3AB1B7 prikaži više...

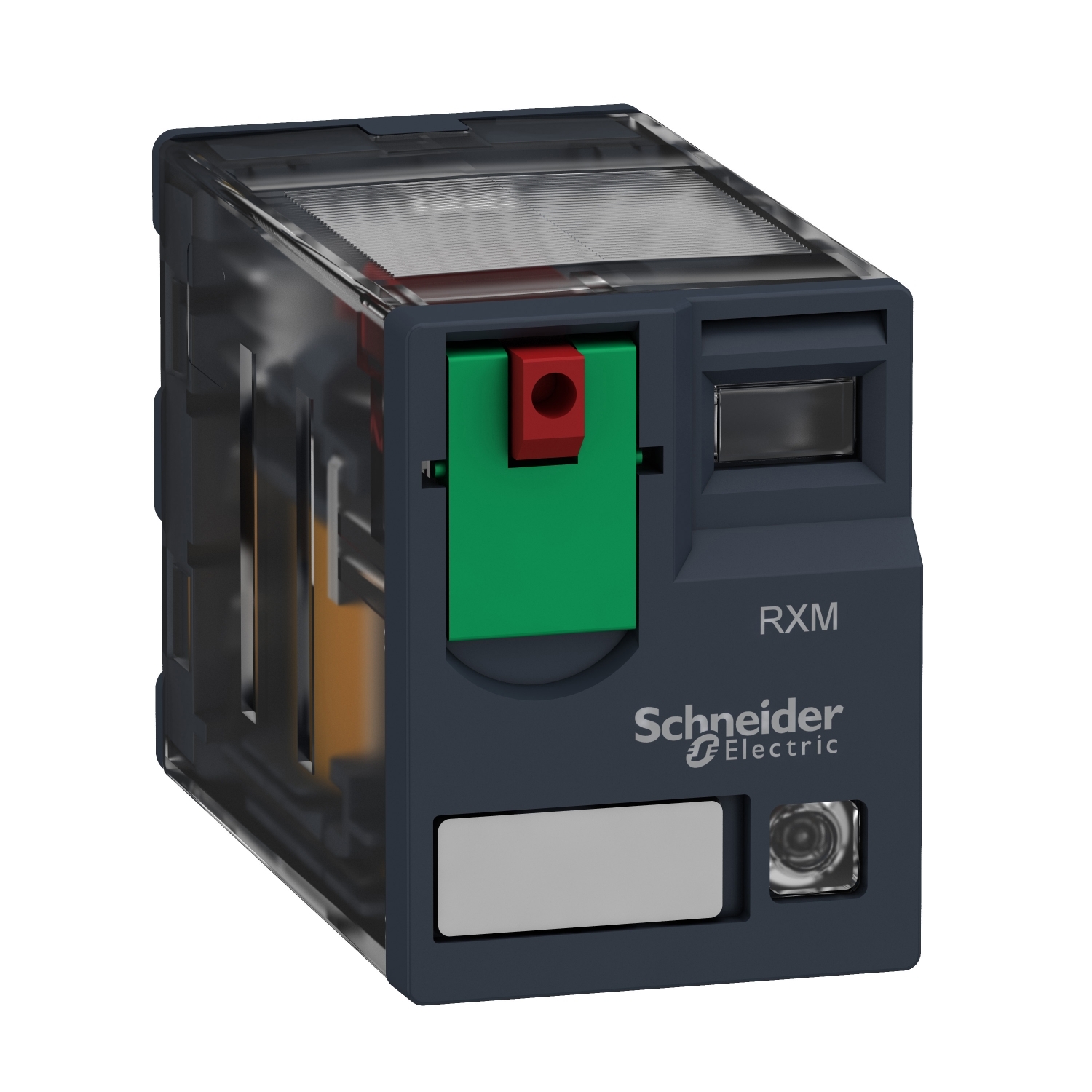

RELEJ UTIČNI MINIJATURNI 4P 24V AC 6A 4C/O LED RXM4AB2B7
RELEJ UTIČNI MINIJATURNI 4P 24V AC 6A 4C/O RXM4AB1B7
Proizvođač: Schneider Electric
Tip: RXM
Kataloški broj: RXM4AB1B7 prikaži više...
RELEJ UTIČNI MINIJATURNI 4P 24V DC 6A 4C/O LED RXM4AB2BD
Proizvođač: Schneider Electric
Tip: RXM
Kataloški broj: RXM4AB2BD prikaži više...
RELEJ UTIČNI MINIJATURNI 4P 120V AC 6A 4C/O LED RXM4AB2F7
Proizvođač: Schneider Electric
Tip: RXM
Kataloški broj: RXM4AB2F7
Napomena: s LED statusom prikaži više...
RELEJ UTIČNI MINIJATURNI 4P 230V AC 6A 4C/O LED RXM4AB2P7
Proizvođač: Schneider Electric
Tip: RXM
Kataloški broj: RXM4AB2P7 prikaži više...

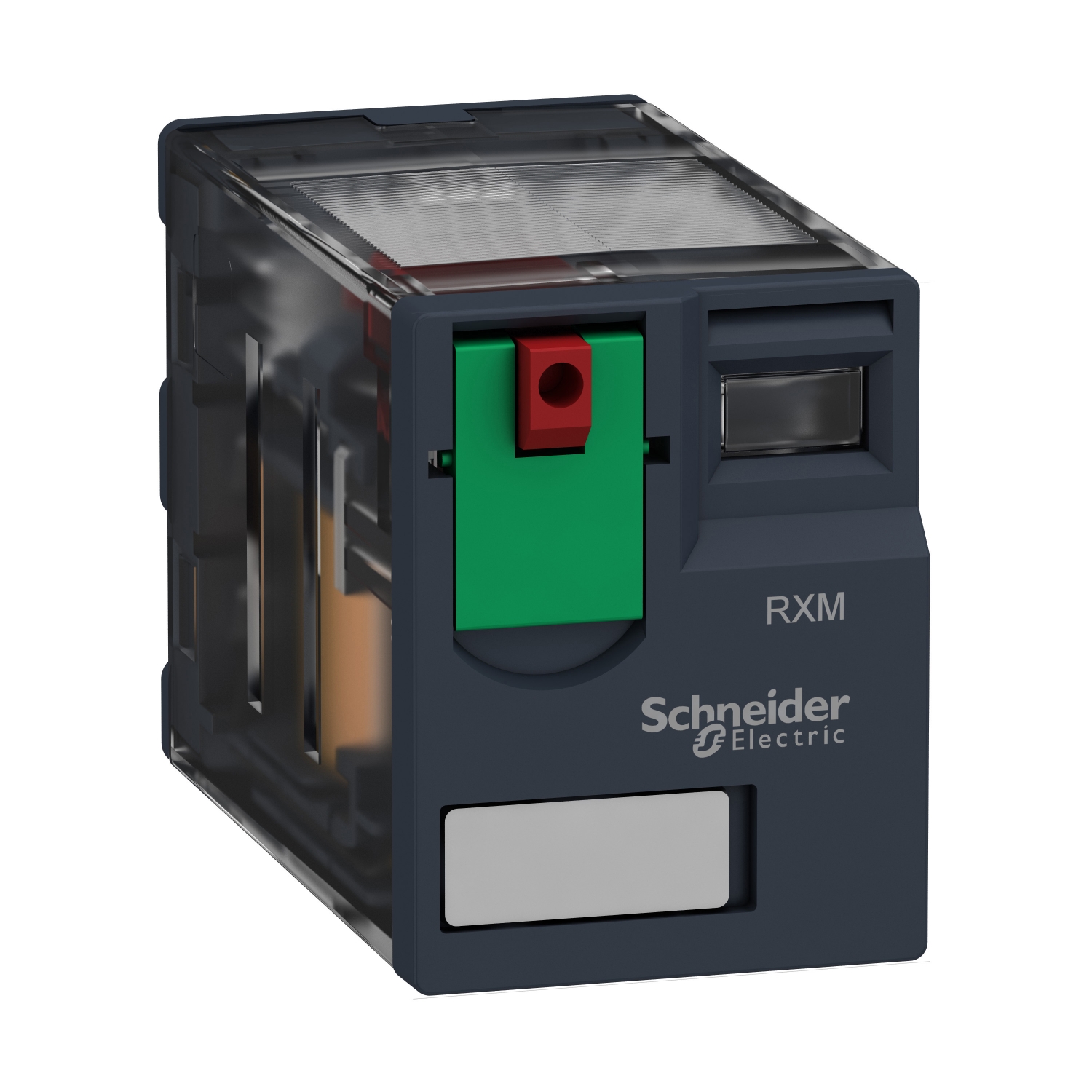

RELEJ UTIČNI MINIJATURNI 4P 230V AC 6A 4C/O RXM4AB1P7
Tip: RXM
Kataloški broj: RXM4AB1P7
prikaži više...
RELEJ VREMENSKI ASIMETRIČNI TRE 707 1 UNI
Vremenski relej s nezavisnim/asimetričnim podešavanjem periodičkih ON/OFF ciklusa
Proizvođač: ISKRA
Tip: TRE 707 1 UNI
Kataloški broj: 786.053.056
Broj preklopnih kontakta: 1
Nazivna struja polova AC-1 In [A]: 16
Nazivni napon svitka Un [V]: 12-240 V AC/DC
Nazivni napon polova Un [V]: 250 V AC, 24 V DC
Nazivna frekvencija [Hz]: 50/60
Vremensko područje podešavanja: 0,1 s - 100 dana
Funkcije rada:
- perioda počinje impulsom
- perioda počinje stankom
Montaža na letvu: EN 60715 (EN 50022)
Standardi: EN 61812-1, EN 61010-1
Dimenzije ŠxVxD [mm]: 17,5x64x90
Masa: 61 g
Pakiranje: 1 kom
RELEJ VREMENSKI MULTIFUNKCIJSKI 1C/O 24-240V AC/24V DC 1s - 100h RE17RMMU
Multifunkcijski vremenski relej s 10 funkcija, s jednim preklopnim kontaktom, za montažu na DIN šinu
Proizvođač: Schneider Electric
Tip: RE17R
Kataloški broj: RE17RMMU
Broj polova NO: 1
Broj polova NC: 1
Broj preklopnih kontakta C/O: 1
Nazivna struja polova In [A]: 8
Nazivni napon polova Un [V] AC: 250
Nazivni napon svitka Un [V]: 24-240 V AC, 24 V DC
Nazivna frekvencija [Hz]: 50/60
Vremensko područje podešavanja kašnjenja:
- 7 vremenskih perioda 1 s, 10 s, 1 min, 10 min, 1 h, 10 h, 100 h
Funkcije:
- 10 funkcija: A, Ac, At, B, Bw, C, D, Di, H, Ht
- A: zakašnjeli uklop
- Ac: impuls nakon otvaranja/zatvaranja upravljačkog kontakta
- At: kašnjenje uklopa s memorijom
- B: impuls
- Bw: impuls pri uključenju i isključenju
- C: zakašnjeli isklop s upravljačkim kontaktom
- D: treptajući simetričan impuls nakon pauze
- Di: treptajući simetričan, start impulsom
- H : impuls pri uključenju
- Ht: impuls pri uključenju s memorijom
Prihvat vodiča: vijčani priključak, do 2 x 2,5 mm²
Montaža na letvu: EN 60715 (EN 50022)
Temperaturno područje primjene: -40 °C do +60 °C
Standardi: IEC 61812-1, EN 61000-6-4, 2006/95/EC, 2004/108/EC
Napomene:
- indikacija statusa pomoću LED diode
Dimenzije ŠxVxD [mm]: 17,5x70x90
Masa [g]: 80
Pakiranje: 1 kom
Tehničke specifikacije: RELEJ VREMENSKI MULTIFUNKCIJSKI RE17RMMU
Katalog: Schneider Electric - vremenski releji
RELEJ VREMENSKI MULTIFUNKCIJSKI CT-MFC.12 24-48V DC/24-240V AC 0,05 s - 100 h 1SVR508020R0000
Tip: CT-MFC.12
Kataloški broj: 1SVR508020R0000
Broj polova NO: 1
Broj polova NC: 1
Broj preklopnih kontakta C/O: 1
Nazivna struja polova In [A]: 4 A
Nazivni napon svitka Un [V]: 24-48 V DC, 24-240 V AC
Nazivni napon polova AC-1 Un [V]: 230 V, 24 V
Nazivna frekvencija: 50/60 Hz
Vremensko područje podešavanja kašnjenja:
- 7 vremenskih perioda (0.05s-100h)
Funkcije:
- 7 funkcija:
-ON-delay
-OFF-delay with aux. voltage
-Impulse-ON
-Impulse-OFF with aux. voltage
-Flasher starting with ON
-Flasher starting with OFF
-Pulse former
Montaža na letvu: EN 60715 (EN 50022)
Temperaturno područje primjene: -20 °C do +60 °C
Standardi: IEC 61812-1, UL 508,
Dimenzije ŠxVxD [mm]: 17.5x70x63
Masa [g]: 60
Pakiranje: 1
Tehničke specifikacije: RELEJ VREMENSKI MULTIFUNKCIJSKI CT-MFC.12
Katalog: Multifunkcijski releji ABB CT-C, CT-S, CT-D
prikaži više...
RELEJ VREMENSKI MULTIFUNKCIJSKI CT-MFE 24-24V AC/DC 0,05 s - 100 h 1SVR550029R8100
Proizvođač: ABB
Tip: CT-MFE
Kataloški broj: 1SVR550029R8100
Broj polova NO: 1
Broj polova NC: 1
Broj preklopnih kontakta C/O: 1
Nazivna struja polova In [A]: 4 A
Nazivni napon svitka Un [V]: 24-240 V AC/DC
Nazivni napon polova AC-1 Un [V]: 250
Nazivna frekvencija: 50/60 Hz
Vremensko područje podešavanja kašnjenja:
- 8 vremenskih perioda (0.05s-100h)
Funkcije:
- 6 funkcija:
-ON-Delay
-OFF-Delay
-Impulse ON
-Flasher Starting with ON
-Flasher Starting with OFF
-Pulse Former
Montaža na letvu: EN 60715 (EN 50022)
Standardi: IEC/EN 61812-1
Napomena: novi model ovog releja: CT-MFC.12 1SVR508020R0000
Dimenzije ŠxVxD [mm]: 22.5x78x78.5
Masa: 70 g
Pakiranje: 1
Tehničke specifikacije: RELEJ VREMENSKI MULTIFUNKCIJSKI CT-MFE
RELEJ VREMENSKI MULTIFUNKCIJSKI TRE 711 1 UNI
Proizvođač: ISKRA
Tip: TRE 711 1 UNI
Kataloški broj: 786.053.058
Broj preklopnih kontakta: 1
Nazivna struja polova In [A]: 16
Nazivni napon svitka Un [V]: 12-240 V AC/DC
Nazivni napon polova Un [V]: 250
Nazivna frekvencija [Hz]: 50/60
Vremensko područje podešavanja: 10 vremenskih perioda, 0,1 s - 10 dana
Funkcije rada: 10 funkcija:
- 5 vremenskih funkcija upravljanih naponom
- 4 vremenske funkcije upravljanih s kontrolnom tipkom
- 1 funkcija kao bistabilna sklopka
Montaža na letvu: EN 60715 (EN 50022)
Standardi: EN 61010-1, EN 61812-1
Dimenzije ŠxVxD [mm]: 17,5x64x90
Masa: 64 g
Pakiranje: 1 kom
RELEJ VREMENSKI MULTIFUNKCIJSKI TRE 712 3 UNI
Proizvođač: ISKRA
Tip: TRE 712 3 UNI
Kataloški broj: 786.053.060
Broj preklopnih kontakta: 3
Nazivna struja polova In [A]: 8 A (po jednom izlazu)
Nazivni napon svitka Un [V]: 12-240 V AC/DC
Nazivni napon polova Un [V]: 250 V AC, 24 V DC
Nazivna frekvencija [Hz]: 50/60
Vremensko područje podešavanja: 10 vremenskih perioda, 0,1 s - 10 dana
Funkcije rada: 10 funkcija:
- 5 vremenskih funkcija upravljanih naponom
- 4 vremenske funkcije upravljanih s kontrolnom tipkom
- 1 funkcija kao bistabilna sklopka
Montaža na letvu: EN 60715 (EN 50022)
Standardi: EN 61812-1, EN 61010-1
Napomene: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Dimenzije ŠxVxD [mm]: 17,5x64x90
Masa: 89 g
Pakiranje: 1 kom
RELEJ VREMENSKI ZVIJEZDA-TROKUT 2C/O 24-240V AC/DC 0,05s - 300h RE22R2QGMR
Vremenski relej zvijezda-trokut, s dva preklopna kontakta, za montažu na DIN šinu
Proizvođač: Schneider Electric
Tip: RE22
Kataloški broj: RE22R2QGMR
Broj preklopnih kontakta C/O : 2
Nazivna struja polova In [A]: 8
Nazivni napon napajanja (svitka) Un [V] AC/DC: 24-240
Nazivni napon polova Un [V]: 250 V AC (kod 8A), 24 V DC (kod 1A)
Nazivna frekvencija [Hz]: 50/60
Vremensko područje podešavanja: 0,1 s - 100 dana, u 10 vremenskih perioda
Funkcija rada: Qg zvijezda-trokut
Montaža na letvu: EN 60715 (EN 50022)
Standardi: UL 508, IEC 61812-1
Opis:
- vremenski relej zvijezda-trokut se uglavnom koristi za pokretanje većih trofaznih asinkronih elektromotora
- koristi se zbog smanjenja struje pokretanja, a radi tako da automatski prvo spoji namote u zvijezda spoj a nakon zaleta motora ih prespoji u trokut spoj
- u zvijezda spoju svi namoti su spojeni na fazni napon od 230V, odnosno napon za √3 manji od linijskog, a posljedica toga je da motor u startu vuče 3 puta manju struju
Dimenzije ŠxVxD [mm]: 22,5x73x90
Masa [g]: 105
Pakiranje: 1 kom
Tehničke specifikacije: RELEJ VREMENSKI ZVIJEZDA-TROKUT RE22R2QGMR
Katalog: Schneider Harmony - vremenski releji
RELEJ VREMENSKI ZVIJEZDA-TROKUT CT-SDC.22 24-48V DC, 24-240V AC 0,05 s - 10 min 1SVR508211R0100
Proizvođač: ABB
Tip: CT-SDC.22
Kataloški broj: 1SVR508211R0100
Broj polova NO: 2
Broj polova NC: 0
Nazivna struja polova In [A]: 4 A
Nazivni napon svitka Un [V]: 24-240 V AC, 24-48 V DC
Nazivni napon polova AC-1 Un [V]: 230 V, 24 V AC/DC
Nazivna frekvencija: 50/60 Hz
Vremensko područje podešavanja: 0,05s - 10min
Funkcije rada: Zvijezda-trokut
Montaža na letvu: EN 60715 (EN 50022)
Standardi: IEC/EN 61812-1
Dimenzije ŠxVxD [mm]: 17.5x80x63
Masa: 59 g
Pakiranje: 1
RELEJ ZA NADZOR FAZA 3F 208-480V AC 1C/O 5A RM17TG00
Proizvođač: Schneider Electric
Tip: RM17T
Kataloški broj: RM17TG00
Broj preklopnih kontakta C/O: 1
Nazivni napon napajanja (svitka) Un [V] AC: 208-480
Mjerno područje [V] AC: 3x 208-480
Nazivna frekvencija: 50/60 Hz
Vrijeme odziva [ms]: 130
Funkcije:
- kontrola/nadzor redosljeda faza
- kontrola/nadzor ispada (gubitka) faza
LED indikacija stanja: da
Montaža na letvu: EN 60715
Standard: IEC 60255-1
Dimenzije (ŠxVxD) [mm]: 17.5x65.5x90
Masa [g]: 85
Pakiranje: 1 kom
Tehničke specifikacije: RELEJ ZA NADZOR FAZA 3F RM17TG00
Katalog: Schneider Harmony - kontrolni releji
prikaži više...
