Nosač - aluminijski profil dužine 6,3 m za montažu fotonaponskih modula
Proizvođač: Nika-Konstrukcije
Tip: NS-0001
Kataloški broj: 3NS1-6,3m
Dimenzije ŠxVxD [mm]: 36x45x6300
Masa [kg/m]: 1,2
Materijal: aluminij (EN-AW 6063 T66 prema DIN EN 755-2)
Površina poprečnog presjeka [mm²]: 437
Wy [mm³]: 3946
Wz [mm³]: 4040
Iy [mm4]: 88591
Iz [mm4]: 72722
E1 [mm]:  22,45
E2 [mm]:  18
Young-ov modul [N/mm²]: 70000
Granica razvlačenja [N/mm²]: 215
Primjena: za izradu konstrukcija namijenjenih montaži fotonaponskih (solarnih) modula na kosi krov prekriven crijepom, šindrom ili limom (trapezni lim, valoviti lim)
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Pakiranje: 1 kom = 6,3 m prikaži više...

Nosač - aluminijski profil dužine 6,2 m za montažu fotonaponskih modula na krovu od trapeznog lima
Proizvođač: Nika-Konstrukcije
Tip: NS-0004
Kataloški broj: 3NS4-6,2m
Dimenzije ŠxVxD [mm]: 86x25x6200
Masa [kg/m]: 1,05
Materijal: aluminij (EN-AW 6063 T66 prema DIN EN 755-2)   EN AW 6060 T6
Površina poprečnog presjeka [mm²]: 388,4
Wy [mm³]: 2564
Wz [mm³]: 2786
Iy [mm4]: 17588
Iz [mm4]: 167049
E1 [mm]:  6,86
E2 [mm]:  60
Young-ov modul [N/mm²]: 70000
Granica razvlačenja [N/mm²]: 200
Primjena: za izradu konstrukcija namijenjenih montaži fotonaponskih (solarnih) modula na kosi krov prekriven trapeznim limom
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Pakiranje: 1 kom = 6,2 m
prikaži više...

Nosač - aluminijski profil dužine 300 mm za montažu fotonaponskih modula na krovu od trapeznog lima
Proizvođač: Nika-Konstrukcije
Tip: NS-TL-MINI
Kataloški broj: 3MINIL300mm
Dimenzije ŠxVxD [mm]: 76x24x300  (moguće je isporučiti profil u bilo kojoj dužini, ovisi o potrebi kupca)
Materijal: aluminij (EN-AW 6063 T66 prema DIN EN 755-2)
Primjena: za izradu konstrukcija namijenjenih montaži fotonaponskih (solarnih) modula na kosi krov prekriven trapeznim limom
Napomene:
- NS-TL-MINI sustav namijenjen je za montažu na krov pod kutem (5°do 60°) prekriven trapeznim limom
- fotonaponski moduli se mogu montirati u vertikalnom ili horizontalnom položaju
- montaža se sastoji od pozicioniranja EPDM trake/gume na mjesto nalijeganja nosača, pozicioniranja nosača, montaže samobušećih vijaka i pritezanja spona za pričvršćenje FN modula
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Pakiranje: 1 kom = 300 mm prikaži više...

Nosač - aluminijski profil dužine 350 mm za montažu fotonaponskih modula na krovu od trapeznog lima
Proizvođač: Nika-Konstrukcije
Tip: NS-TL-MINI
Kataloški broj: 3MINIL350mm
Dimenzije ŠxVxD [mm]: 76x24x350  (moguće je isporučiti profil u bilo kojoj dužini, ovisi o potrebi kupca)
Materijal: aluminij (EN-AW 6063 T66 prema DIN EN 755-2)
Primjena: za izradu konstrukcija namijenjenih montaži fotonaponskih (solarnih) modula na kosi krov prekriven trapeznim limom
Napomene:
- NS-TL-MINI sustav namijenjen je za montažu na krov pod kutem (5°do 60°) prekriven trapeznim limom
- fotonaponski moduli se mogu montirati u vertikalnom ili horizontalnom položaju
- montaža se sastoji od pozicioniranja EPDM trake/gume na mjesto nalijeganja nosača, pozicioniranja nosača, montaže samobušećih vijaka i pritezanja spona za pričvršćenje FN modula
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Pakiranje: 1 kom = 350 mm prikaži više...

Nosač - aluminijski profil dužine 500 mm za montažu fotonaponskih modula na krovu od trapeznog lima
Proizvođač: Nika-Konstrukcije
Tip: NS-TL-MINI
Kataloški broj: 3MINIL500mm
Dimenzije ŠxVxD [mm]: 76x24x500  (moguće je isporučiti profil u bilo kojoj dužini, ovisi o potrebi kupca)
Materijal: aluminij (EN-AW 6063 T66 prema DIN EN 755-2)
Primjena: za izradu konstrukcija namijenjenih montaži fotonaponskih (solarnih) modula na kosi krov prekriven trapeznim limom
Napomene:
- NS-TL-MINI sustav namijenjen je za montažu na krov pod kutem (5°do 60°) prekriven trapeznim limom
- fotonaponski moduli se mogu montirati u vertikalnom ili horizontalnom položaju
- montaža se sastoji od pozicioniranja EPDM trake/gume na mjesto nalijeganja nosača, pozicioniranja nosača, montaže samobušećih vijaka i pritezanja spona za pričvršćenje FN modula
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Pakiranje: 1 kom = 500 mm prikaži više...

Nosač - aluminijski profil dužine 550 mm za montažu fotonaponskih modula na krovu od trapeznog lima
Proizvođač: Nika-Konstrukcije
Tip: NS-TL-MINI
Kataloški broj: 3MINIL550mm
Dimenzije ŠxVxD [mm]: 76x24x550  (moguće je isporučiti profil u bilo kojoj dužini, ovisi o potrebi kupca)
Materijal: aluminij (EN-AW 6063 T66 prema DIN EN 755-2)
Primjena: za izradu konstrukcija namijenjenih montaži fotonaponskih (solarnih) modula na kosi krov prekriven trapeznim limom
Napomene:
- NS-TL-MINI sustav namijenjen je za montažu na krov pod kutem (5°do 60°) prekriven trapeznim limom
- fotonaponski moduli se mogu montirati u vertikalnom ili horizontalnom položaju
- montaža se sastoji od pozicioniranja EPDM trake/gume na mjesto nalijeganja nosača, pozicioniranja nosača, montaže samobušećih vijaka i pritezanja spona za pričvršćenje FN modula
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Pakiranje: 1 kom = 550 mm prikaži više...

Nosač trokutni aluminijski za podizanje kuta 10° na ravnom krovu
Proizvođač: Nika-Konstrukcije
Tip: NS-FR
Kataloški broj: 3NS-FR-90mm
Dimenzije: širina 90 mm
Materijal: aluminij
Primjena: trokutni aluminijski nosač služi za podizanje kuta 10° kod montaže fotonaponskih (solarnih) modula na ravnom krovu
Napomene:
- rješenje za ravne krovove, orijentacija modula prema jugu ili orijentacija modula istok-zapad
- jedno od mogućih rješenja je montiranje cijele konstrukcije na ravni krov bez bušenja i učvršćivanje balastima (betonski blokovi)
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Pakiranje: 1 kom prikaži više...

Zidni nosač za sigurno pričvršćivanje Huawei LUNA2000 5-30 E0/S0  baterijskih sustava
Kompatibilan je s modelima Huawei baterija od 5 kWh, 10 kWh i 15 kWh

Proizvođač: Huawei prikaži više...

Zidni nosač za sigurno pričvršćivanje Huawei LUNA2000 S1 baterijskih sustava
Kompatibilan je s modelima Huawei Luna baterija od 7 kWh, 14 kWh i 21 kWh

Proizvođač: Huawei prikaži više...

Nož za skidanje izolacije ili plašta s okruglih i plosnatih kabela
Proizvođač: JOKARI
Tip: Allrounder
Kataloški broj: 30900

Opis:
- primjena za širok spektar kabela i vodiča: industrija, energetika, telefonija, solar, senzori, coax RG58/59, CAT (5,6,7)

Promjer okruglog kabela za skidanje izolacije: Ø 4 - 15 mm
Presjek fleksibilnog vodiča za skidanje izolacije: 1,5 - 50 mm²
Presjek tvrdog vodiča za skidanje izolacije: 1,5 - 2,5 mm²
Maksimalna širina ravnog kabela: 15 mm
Materijal: kućište - polyamid (PA) / oštrice - specijalni čelik (otvrdnut i kaljen)
Standard:
Dimenzije [mm]: 130x38x24
Masa [g]: 48
Pakiranje: 1 kom

prikaži više...

Odvodnik prenapona za zaštitu fotonaponskih (solarnih) sustava, s izmjenjivim ulošcima, 1000 V DC, 40 kA, 2P/PE
Proizvođač: Citel
Tip: DS50PVS
Kataloški broj: DS50PVS-1000G/12KT1 - 482393
Nazivni napon Uc [V] DC: 1000
Maksimalni radni napon Uc max [V] DC: 1200
Nazivna odvodna struja In (8/20 µs): 15 kA
Maksimalna odvodna struja Imax (8/20 µs): 40 kA
Impulsna struja (struja munje) Iimp (10/350 µs): 6,25/12,5 kA
Broj polova: 3 (2+PE) za fotonaponske sustave
Razina zaštite: Tip 1+2 / klasa I+II / B+C
Prihvat vodiča: vijčani priključak do 25 mm²
Stupanj zaštite: IP20
Temperaturno područje primjene: od -40 °C do +80 °C
Napomene:
- ima optički indikator stanja
- s daljinskom signalizacijom
Standardi: IEC/EN 61643-31, EN 50539-11, UL1449 ed.5
Dimenzije ŠxVxD [mm]: 54x90x74
Masa [kg]: 0,4
Pakiranje: 1kom

Tehničke specifikacije: ODVODNIK PRENAPONA PV  TIP 1+2/KLASA I+II/ B+C DS50PVS-1000G/12KT1
prikaži više...

Odvodnik prenapona kombinirani za zaštitu u fotonaponskim (solarnim) sustavima, 900 V DC, 50 kA, 2P/PE
Proizvođač: Obo Bettermann
Tip: V25
Kataloški broj: 5097447
Maksimalni radni napon: U [V] DC: 900
Nazivna odvodna struja I (8/20 µs): 30 kA
Maksimalna odvodna struja Imax (8/20 µs): 50 kA
Broj polova: 2+PE (za fotonaponske sustave)
Razina zaštite (EN 61643-11): Tip 1+2 / klasa I+II / B+C
Prihvat vodiča: vijčani priključak do 35 mm2
Stupanj zaštite: IP20
Temperaturno područje primjene: od -40 °C do +80 °C
Opis:
- komplet s utičnim varistorskim odvodnicima s termičkim osiguračem
- Y-sklop za zaštitu od pogrešnog spajanja sukladno VDE 0100-712 (EN 50539-12)
- izjednačenje potencijala zaštite od prenapona sukladno VDE 0100-443 (IEC 60364-4-44)
- s optičkim indikatorom funkcije za primjenu u uobičajenim razvodnim ormarima
Napomena: slika je simbolična i ne mora nužno odgovarati stvarnom izgledu proizvoda
Dimenzije [mm]: 54x90x61,8
Masa [kg]: 0,43
Pakiranje: 1 kom

Video: Sustavi sigurne zaštite od munje i prenapona -  OBO

prikaži više...

Odvodnik prenapona za zaštitu fotonaponskih (solarnih) sustava, s izmjenjivim ulošcima, 1200 V DC, 40 kA, 2P+PE
Proizvođač: Tracon
Tip: ESPD2-DC40
Kataloški broj: ESPD2-DC40-1000
Maksimalni radni napon Uc [V] DC: 1200
Nazivna odvodna struja In (8/20 µs): 20 kA
Maksimalna odvodna struja Imax (8/20 µs): 40 kA
Broj polova: 3 (2+PE) za fotonaponske sustave
Razina zaštite: Tip 2 / klasa II / C
Prihvat vodiča: vijčani priključak do 35 mm²
Stupanj zaštite: IP20
Temperaturno područje primjene: od -40 °C do +80 °C
Napomene:
- ima optički indikator stanja
Standardi: EN 50539-11
Dimenzije ŠxVxD [mm]: 54x90x70
Pakiranje: 1kom prikaži više...

Odvodnik prenapona za zaštitu fotonaponskih (solarnih) sustava, 1000 V DC, 40 kA, 2P+PE
Proizvođač: ISKRA
Tip: ISPRO CR
Kataloški broj: 786.600.160
Maksimalni radni napon: U [V] DC: 1000
Nazivna odvodna struja I (8/20 µs): 20 kA
Maksimalna odvodna struja Imax (8/20 µs): 40 kA
Broj polova: 2+PE (za fotonaponske sustave)
Razina zaštite:  Tip 2 / klasa II / C
Prihvat vodiča: vijčani priključak, finožični vodič do 25 mm2, puni vodič do 35 mm2
Stupanj zaštite: IP20
Standard: EN 50539-11
Napomene:
- - ima optički indikator stanja
- s daljinskom signalizacijom
- slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Dimenzije [mm]: 54x90x72
Masa [kg]: 0,41
Pakiranje: 1/5 kom prikaži više...

Proizvođač: Huawei
Kataloški broj: SUN2000-600W-P

Interaktivni korisnički priručnik, katalog i tehničke specifikacije: Huawei SUN2000-600W-P

Promo video: Optimizator HUAWEI SUN2000-450W-PS / SUN2000-600W-P

Snaga panela [W]: 600 max
Struja [A]: 15 max
Ulazni MPPT napon [V]: 10-80

- pametni optimizator snage za fotonaponske (solarne) panele za Huawei invertere
- smart module controller
- za panele snage do 600 W

Optimizacija na razini panela:
- optimizatori omogućuju da svaki panel radi neovisno
- ako je jedan panel u sjeni (zbog dimnjaka, stabla ili prljavštine), on neće "povući dolje" cijelu seriju (string), već će ostali paneli nastaviti raditi punom snagom

Monitoring:
- pomoću optimizatora se može u Huawei FusionSolar aplikaciji vidjeti točan rad svakog pojedinačnog panela u stvarnom vremenu
- bez njih, vidi se samo ukupna proizvodnju cijelog niza (stringa)

Fleksibilan dizajn:
- omogućuju postavljanje panele u različitim smjerovima (npr. dio na istok, dio na zapad) unutar istog niza, što bez optimizatora nije preporučljivo

Povećanje prinosa:
- upotrebom optimizatora se može povećati energetska učinkovitost sustava do 30%, pogotovo na krovovima s puno sjena

Sigurnost:
- slučaju požara ili hitne intervencije, optimizatori mogu u sekundi spustiti napon na krovu na sigurnu razinu (0V ili 1V po panelu), što štiti vatrogasce i objekt (instalacije)

prikaži više...

Osigurač automatski, prekidač minijaturni, za zaštitu u fotonaponskim (solarnim) sustavima, 500 V DC
Proizvođač: Schneider Electric
Tip: C60H-DC
Kataloški broj: A9N61531
Broj polova: 2
Karakteristika okidanja: C
Nazivna struja In [A]: 16
Nazivna kratkospojna moć: 10 kA
Nazivni napon Un [V] DC: 500
Prihvat vodiča: vijčani priključak
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715
Mehanička trajnost (br. cilklusa): 20 000
Stupanj zaštite: IP20
Temperaturno područje primjene: od -25 °C do +70 °C
Standardi: IEC/EN 60947-2
Masa [g]: 256
Pakiranje: 1/6 kom

Tehničke specifikacije: OSIGURAČ AUTOMATSKI C60H-DC 10kA C 2p 16A    A9N61531

prikaži više...

Osigurač automatski, prekidač minijaturni, za zaštitu u fotonaponskim (solarnim) sustavima, 500 V DC
Proizvođač: Schneider Electric
Tip: C60H-DC
Kataloški broj: A9N61532
Broj polova: 2
Karakteristika okidanja: C
Nazivna struja In [A]: 20
Nazivna kratkospojna moć: 10 kA
Nazivni napon Un [V] DC: 500
Prihvat vodiča: vijčani priključak
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715
Mehanička trajnost (br. cilklusa): 20 000
Stupanj zaštite: IP20
Temperaturno područje primjene: od -25 °C do +70 °C
Standardi: IEC/EN 60947-2
Masa [g]: 256
Pakiranje: 1/6 kom

Tehničke specifikacije: OSIGURAČ AUTOMATSKI C60H-DC 10kA C 2p 20A    A9N61532

prikaži više...

Osigurač automatski za zaštitu u fotonaponskim (solarnim) sustavima, RI62J 440 V DC C 2p  16A  4,5kA
Proizvođač: ISKRA
Tip: RI62J
Kataloški broj: 786.100.289
Broj polova: 2
Karakteristika okidanja: C
Nazivna struja In [A]: 16
Nazivna kratkospojna moć [kA]: 4,5
Nazivni napon Un [V] DC: 440
Prihvat vodiča: vijčani priključak max 25 mm2, 2 Nm
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 4000
Mehanička trajnost (op. c.): 100000
Stupanj zaštite: IP20
Temperaturno područje primjene: od -25 °C do +55 °C
Napomena: slika je simbolična i ne mora nužno odgovarati stvarnom izgledu proizvoda
Standardi: EC/EN 60898-1, IEC/EN 60947-2
Masa: 248 g
Pakiranje: 1/6 kom

prikaži više...

Osigurač automatski za zaštitu u fotonaponskim (solarnim) sustavima, RI62J 440 V DC C 2p  20A  4,5kA
Proizvođač: ISKRA
Tip: RI62J
Kataloški broj: 786.100.290
Broj polova: 2
Karakteristika okidanja: C
Nazivna struja In [A]: 20
Nazivna kratkospojna moć [kA]: 4,5
Nazivni napon Un [V] DC: 440
Prihvat vodiča: vijčani priključak max 25 mm2, 2 Nm
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 4000
Mehanička trajnost (op. c.): 100000
Stupanj zaštite: IP20
Temperaturno područje primjene: od -25 °C do +55 °C
Napomena: slika je simbolična i ne mora nužno odgovarati stvarnom izgledu proizvoda
Standardi: EC/EN 60898-1, IEC/EN 60947-2
Masa: 248 g
Pakiranje: 1/6 kom

prikaži više...

Kućište/podnožje/nosač za rastalni cilindrični umetak/osigurač 10x38, rastavna sklopka za rastalne cilndrične osigurače, za primjenu u fotonaponskim (solarnim) sustavima
Proizvođač: GEWISS
Tip: 90 PV
Kataloški broj: GW96227
Broj polova: 2
Nazivna struja In [A]: 25
Nazivni radni napon U [V] DC: 1000
Veličina osigurača [mm]: 10.3x38
Prihvat vodiča: vijčani priključak
Montaža: DIN šina/letva
Standard: IEC DC20B
Pakiranje: 1 kom

Tehničke specifikacije: OSIGURAČ RASTAVLJAČ 2P 25A 10x38 1000V DC PV GW96227

prikaži više...

Srednji element-držač za prihvat fotonaponskih (solarnih) modula
Proizvođač: Nika-Konstrukcije
Kataloški broj: 3NS-0006-30mm
Dimenzije: visina 30 mm
Materijal: tijelo izrađeno od aluminija, vijak, matica i opruga od nehrđajućeg čelika (inox A2 1.4301)
Primjena: montira se na nosače na rubu fotonaponskih modula te nakon pritezanja osigurava njihov čvrsti prihvat
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Pakiranje: 1 kom prikaži više...

Srednji element-držač za prihvat fotonaponskih (solarnih) modula
Proizvođač: Nika-Konstrukcije
Kataloški broj: 3NS-0006-35mm
Dimenzije: visina 35 mm
Materijal: tijelo izrađeno od aluminija, vijak, matica i opruga od nehrđajućeg čelika (inox A2 1.4301)
Primjena: montira se na nosače na rubu fotonaponskih modula te nakon pritezanja osigurava njihov čvrsti prihvat
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Pakiranje: 1 kom prikaži više...

Srednji element-držač za prihvat fotonaponskih (solarnih) modula
Proizvođač: Nika-Konstrukcije
Kataloški broj: 3NS-0005-30mm
Dimenzije: visina 30 mm
Materijal: tijelo izrađeno od aluminija, vijak, matica i opruga od nehrđajućeg čelika (inox A2 1.4301)
Primjena: montira se na nosače između dva fotonaponska modula te nakon pritezanja osigurava njihov čvrsti prihvat
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Pakiranje: 1 kom

prikaži više...

Srednji element-držač za prihvat fotonaponskih (solarnih) modula
Proizvođač: Nika-Konstrukcije
Kataloški broj: 3NS-0005-35mm
Dimenzije: visina 35 mm
Materijal: tijelo izrađeno od aluminija, vijak, matica i opruga od nehrđajućeg čelika (inox A2 1.4301)
Primjena: montira se na nosače između dva fotonaponska modula te nakon pritezanja osigurava njihov čvrsti prihvat
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Pakiranje: 1 kom

prikaži više...

Rastalni cilindrični osigurač - uložak/umetak veličine 10x38 mm (CH10), cilindrični osigurač, za primjenu u fotonaponskim (solarnim) sustavima
Tip: cilindrični, CH
Veličina: 10x38
Dimenzije [mm]: Ø10x38
Nazivna struja [A]: 12
Nazivni napon DC [V]: 1000
Kategorija upotrebe/karakteristika: gPV
Primjena: cilindrični rastalni ulošci upotrebljavaju se kao najpouzdanija zaštita od preopterećenja i kratkospojnih struja u elektroinstalacijskim, upravljačkim i signalnim strujnim krugovima. Ulošci s gPV karakteristikom se konkretno koriste u fotonaponskim sustavima
Napomene:
- najčešće korištene četiri različite veličine; 8x32, 10x38, 14x51 i 22x58
- slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Pakiranje: 1/10 kom

prikaži više...

Rastalni cilindrični osigurač - uložak/umetak veličine 10x38 mm (CH10), cilindrični osigurač, za primjenu u fotonaponskim (solarnim) sustavima
Tip: cilindrični, CH
Veličina: 10x38
Dimenzije [mm]: Ø10x38
Kataloški broj: ISV10016
Nazivna struja [A]: 16
Nazivni napon DC [V]: 1000
Kategorija upotrebe/karakteristika: gPV
Primjena: cilindrični rastalni ulošci upotrebljavaju se kao najpouzdanija zaštita od preopterećenja i kratkospojnih struja u elektroinstalacijskim, upravljačkim i signalnim strujnim krugovima. Ulošci s gPV karakteristikom se konkretno koriste u fotonaponskim sustavima
Napomene:
- najčešće korištene četiri različite veličine; 8x32, 10x38, 14x51 i 22x58
- slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Pakiranje: 1/10 kom

prikaži više...

Rastalni cilindrični osigurač - uložak/umetak veličine 10x38 mm (CH10), cilindrični osigurač, za primjenu u fotonaponskim (solarnim) sustavima
Tip: cilindrični, CH
Veličina: 10x38
Dimenzije [mm]: Ø10x38
Nazivna struja [A]: 20
Nazivni napon DC [V]: 1000
Kategorija upotrebe/karakteristika: gPV
Primjena: cilindrični rastalni ulošci upotrebljavaju se kao najpouzdanija zaštita od preopterećenja i kratkospojnih struja u elektroinstalacijskim, upravljačkim i signalnim strujnim krugovima. Ulošci s gPV karakteristikom se konkretno koriste u fotonaponskim sustavima
Napomene:
- najčešće korištene četiri različite veličine; 8x32, 10x38, 14x51 i 22x58
- slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Pakiranje: 1/10 kom prikaži više...

Set alata od 10 dijelova u praktičnom kovčegu, za primjenu u fotonaponskim (solarnim) sustavima
Proizvođač: STÄUBLI
Kataloški broj: 32.6126
Primjena za: MC4 i MC4-EVO2 spojnice/konektore
Opis:
- set koji pruža sve potrebne alate za sastavljanje originalnih MC4 i MC4-Evo 2 konektora
- svi alati su posebno su dizajnirani, testirani i odobreni za profesionalnu i sigurnu instalaciju spojnica/konektora
- za presjek kabela 4, 6 ili 10 mm²
Set se sastoji od slijedećih komponenti:
- kliješta za skidanje izolacije MC4 4-10 mm²  (PV-AZM-410 32.6027-410)
- kliješta za krimpanje konektora MC4 4-10 mm²  (PV-CZM-60100 32.6020-60100)
- kliješta za rezanje kabela (PV-WZ-KS 32.6080)
- momentni ključ (PV-WZ-Torque-Set 32.0065)
- alat za sastavljanje i otključavanje konektora
- ispitne sonde za MC4 i MC4-Evo 2
- gumeni brtveni poklopci za konektore
- ostali popratni pribor
Dimenzije kovčega [mm]: 444x350x118
Masa: [kg]: 4,4

prikaži više...

Spojnica-produžetak (produžni kabel) MC4 muško-ženska s 4 mm² kabelom dužine 100 cm, za primjenu u fotonaponskim (solarnim) sustavima
Proizvođač: STÄUBLI
Tip: MC4
Kataloški broj: PV-K4APAR/PV-KBT4/6X/PV-KST4/6X/100
Nazivni napon Un [V] DC: 1000
Presjek vodiča [mm²]: 4
Materijal: tijelo od PA/PC, kontakti od pokositrenog bakra
Boja: crna
Dužina spojnice [cm]: 100
Pakiranje: 1/100 kom prikaži više...

Spojnica-produžetak (produžni kabel) MC4 muško-ženska s 4 mm² kabelom dužine 150 cm, za primjenu u fotonaponskim (solarnim) sustavima
Proizvođač: STÄUBLI
Tip: MC4
Kataloški broj: PV-K4APAR/PV-KBT4/6X/PV-KST4/6X/150
Nazivni napon Un [V] DC: 1000
Presjek vodiča [mm²]: 4
Materijal: tijelo od PA/PC, kontakti od pokositrenog bakra
Boja: crna
Dužina spojnice [cm]: 150
Pakiranje: 1/100 kom prikaži više...

Spojnica-produžetak (produžni kabel) MC4 muško-ženska s 4 mm² kabelom dužine 200 cm, za primjenu u fotonaponskim (solarnim) sustavima
Proizvođač: STÄUBLI
Tip: MC4
Kataloški broj: PV-K4APAR/PV-KBT4/6X/PV-KST4/6X/200
Nazivni napon Un [V] DC: 1000
Presjek vodiča [mm²]: 4
Materijal: tijelo od PA/PC, kontakti od pokositrenog bakra
Boja: crna
Dužina spojnice [cm]: 200
Pakiranje: 1/100 kom prikaži više...

Spojnica - konektor - priključak za spajanje vodiča i povezivanje fotonaponskih panela u fotonaponskim (solarnim) sustavima
Proizvođač: STÄUBLI
Tip: MC4-EVO 2
Kataloški broj: 32.0087P0001-UR  PV-KST4-EVO 2/6I-UR
Nazivni napon Un [V] DC: 1500
Nazivna struja In [A]: 45 (53 A maksimalno)
Presjek vodiča [mm2]: 4 - 6
Vanjski promjer vodiča [mm]: 4,7 - 6,4
Stupanj zaštite: IP68 (1 m, 1 h) / IP65
Temperaturno područje primjene [°C]: -40 °C do +85 °C
Otpornost na vatru po UL 94: V0
UV otpornost: da
Materijal: tijelo od PA/PC, kontakti od pokositrenog bakra
Boja: crna
Dimenzije [mm]: 18,8x71,4
Napomene: MC4 EVO 2 spojnice su dizajnirane za rad na većem naponu od regularnih spojnica MC4, odnosno za 1500 V DC
Standardi: IEC 62852, UL 6703, TÜV, UR, JET
Pakiranje: 1 kom

Video: spajanje MC4 EVO 2 spojnice

prikaži više...

Spojnica - konektor s ugrađenim osiguračem 15 A za spajanje vodiča i povezivanje fotonaponskih panela u FN (solarnim) sustavima
Proizvođač: STÄUBLI
Tip: MC4 Evo 2
Kataloški broj: PV-K/1500ILF3-15/6E-0059 32.0329
Nazivni napon Un [V] DC: 1500
Ugrađeni osigurač [A]: 15 A
Presjek vodiča [mm²]: 6
Stupanj zaštite: IP68 (1 m, 1 h) / IP65
Temperaturno područje primjene [°C]: -40 °C do +50 °C
Otpornost na vatru po UL 94: V0
UV otpornost: da
Materijal: tijelo od PA/EVA/XLPE, kontakti od pokositrenog bakra
Boja: crna
Dimenzije: ukupna duljina spojnice je 59 cm
Standard: TUV Rheinland 2PfG 2380/10.21  R 60163375
Pakiranje: 1 kom

Tehničke specifikacije: SPOJNICA MC4 S UGRAĐENIM OSIGURAČEM 15 A DC PV-K/1500ILF3-15/6E-0059 32.0329

Video: spajanje MC4 spojnice
prikaži više...

Spojnica - konektor s ugrađenim osiguračem 20 A za spajanje vodiča i povezivanje fotonaponskih panela u FN (solarnim) sustavima
Proizvođač: STÄUBLI
Tip: MC4 Evo 2
Kataloški broj: PV-K/1500ILF3-20/6E-0059 32.0330
Nazivni napon Un [V] DC: 1500
Ugrađeni osigurač [A]: 20 A
Presjek vodiča [mm²]: 6
Stupanj zaštite: IP68 (1 m, 1 h) / IP65
Temperaturno područje primjene [°C]: -40 °C do +50 °C
Otpornost na vatru po UL 94: V0
UV otpornost: da
Materijal: tijelo od PA/EVA/XLPE, kontakti od pokositrenog bakra
Boja: crna
Dimenzije: ukupna duljina spojnice je 59 cm
Standard: TUV Rheinland 2PfG 2380/10.21  R 60163375
Pakiranje: 1 kom

Tehničke specifikacije: SPOJNICA MC4 S UGRAĐENIM OSIGURAČEM 20 A DC PV-K/1500ILF3-20/6E-0059 32.0330

Video: spajanje MC4 spojnice
prikaži više...

Spojnica / konektor - "Y" tip spliter za spajanje vodiča i povezivanje fotonaponskih panela u FN (solarnim) sustavima, ima 2 muška konektora i 1 ženski
Proizvođač: STÄUBLI
Tip: MC4 Evo 2 Y-splitter
Kataloški broj: PV-K/SPL-Y-6-15/15-EPP/ES-0050 32.0333
Nazivni napon Un [V] DC: 1500
Ugrađeni osigurač [A]: 53
Presjek vodiča [mm²]: 6
Stupanj zaštite: IP68 (1 m, 1 h) / IP65
Temperaturno područje primjene [°C]: -40 °C do +85 °C
UV otpornost: da
Materijal: tijelo od PA/EVA/XLPE, kontakti od pokositrenog bakra
Boja: crna
Ukupna dulina spojnice [cm]: 50
Standard: TUV Rheinland 2PfG 1913 R 60164319
Pakiranje: 1 kom prikaži više...

Spojnica / konektor - "Y" tip spliter za spajanje vodiča i povezivanje fotonaponskih panela u FN (solarnim) sustavima, ima 2 ženska konektora i 1 muški
Proizvođač: STÄUBLI
Tip: MC4 Evo 2 Y-splitter
Kataloški broj: PV-K/SPL-Y-6-15/15-ESS/EP-0050 32.0334
Nazivni napon Un [V] DC: 1500
Ugrađeni osigurač [A]: 53
Presjek vodiča [mm²]: 6
Stupanj zaštite: IP68 (1 m, 1 h) / IP65
Temperaturno područje primjene [°C]: -40 °C do +85 °C
UV otpornost: da
Materijal: tijelo od PA/EVA/XLPE, kontakti od pokositrenog bakra
Boja: crna
Ukupna dulina spojnice [cm]: 50
Standard: TUV Rheinland 2PfG 1913 R 60164319
Pakiranje: 1 kom prikaži više...

Spojnica - konektor - priključak za spajanje vodiča i povezivanje fotonaponskih panela u fotonaponskim (solarnim) sustavima
Proizvođač: STÄUBLI
Tip: MC4-EVO 2
Kataloški broj: 32.0086P0001-UR  PV-KBT4-EVO 2/6I-UR
Nazivni napon Un [V] DC: 1500
Nazivna struja In [A]: 45 (53 A maksimalno)
Presjek vodiča [mm2]: 4 - 6
Vanjski promjer vodiča [mm]: 4,7 - 6,4
Stupanj zaštite: IP68 (1 m, 1 h) / IP65
Temperaturno područje primjene [°C]: -40 °C do +85 °C
Otpornost na vatru po UL 94: V0
UV otpornost: da
Materijal: tijelo od PA/PC, kontakti od pokositrenog bakra
Boja: crna
Dimenzije [mm]: 18,8x67,1
Napomene: MC4 EVO 2 spojnice su dizajnirane za rad na većem naponu od regularnih spojnica MC4, odnosno za 1500 V DC
Standardi: IEC 62852, UL 6703, TÜV, UR, JET
Pakiranje: 1 kom

Video: spajanje MC4 EVO 2 spojnice

prikaži više...

Spojnica - konektor - priključak za spajanje vodiča i povezivanje fotonaponskih panela u fotonaponskim (solarnim) sustavima
Proizvođač: STÄUBLI
Tip: MC4
Kataloški broj: 32.0143P0001-UR PV-KST4/6X-UR
Nazivni napon Un [V] DC: 1000
Nazivna struja In [A]: 39
Presjek vodiča [mm²]: 4 - 6
Vanjski promjer vodiča [mm]: 5,5 - 7,4
Stupanj zaštite: IP68 (1 m, 1 h) / IP65
Temperaturno područje primjene [°C]: -40 °C do +85 °C
Otpornost na vatru po UL 94: V0
UV otpornost: da
Materijal: tijelo od PA/PC, kontakti od pokositrenog bakra
Boja: crna
Dimenzije [mm]: 18,8x61
Napomene: kompatibilno s MC4-Evo 2 konektorima
Standardi: IEC 62852, UL 6703, TÜV, UR, JET
Pakiranje: 1 kom

Video: spajanje MC4 spojnice-konektora

prikaži više...

Spojnica - konektor - priključak za spajanje vodiča i povezivanje fotonaponskih panela u fotonaponskim (solarnim) sustavima
Proizvođač: STÄUBLI
Tip: MC4
Kataloški broj: 32.0035P0001 PV-KST4/10II
Nazivni napon Un [V] DC: 1000
Nazivna struja In [A]: 45
Presjek vodiča [mm²]: 10
Vanjski promjer vodiča [mm]: 7,0 - 8,8
Stupanj zaštite: IP68 (1 m, 1 h) / IP65
Temperaturno područje primjene [°C]: -40 °C do +85 °C
Otpornost na vatru po UL 94: V0
UV otpornost: da
Materijal: tijelo od PA/PC, kontakti od pokositrenog bakra
Boja: crna
Dimenzije [mm]: 18,8x61
Napomene: kompatibilno s MC4-Evo 2 konektorima
Standardi: IEC 62852, UL 6703, TÜV, JET
Pakiranje: 1 kom

Video: spajanje MC4 spojnice

prikaži više...

Set muško-ženska spojnica/konektor za spajanje vodiča i povezivanje fotonaponskih panela u FN (solarnim) sustavima
Proizvođač: FANTON S.p.A.
Tip: MC4
Kataloški broj: A99951
Nazivni napon Un [V] DC: 1500
Nazivna struja In [A]: 40
Presjek vodiča [mm²]: 4 - 6
Vanjski promjer vodiča [mm]: 5 - 7,8
Stupanj zaštite: IP68 (1 m, 24 h)
Temperaturno područje primjene [°C]: -40 °C do +85 °C
Otpornost na vatru po UL 94: V0
UV otpornost: da
Materijal: tijelo od termoplastike PPOM, kontakti od pokositrenog bakra
Standardi: CEI EN 62852:2015 A1:2020
Pakiranje: 1 kom = 1 set = 1 muška + 1 ženska

Tehničke specifikacije: SPOJNICA MC4 SET M+Ž PAR 4-6mm2  FANTON A99951

Video: spajanje MC4 spojnice

prikaži više...

Priključna spojnica - priključak - konektor za panel, primjena u fotonaponskim (solarnim) sustavima
Proizvođač: STÄUBLI
Tip: MC4
Kataloški broj: 32.0079P0001-UR, PV-ADSP4-S2-UR/6
Nazivni napon Un [V] DC: 1250
Nazivna struja In [A]: 45
Presjek vodiča [mm2]: 4 - 6
Stupanj zaštite: IP68 (1 m, 1 h) / IP65
Temperaturno područje primjene [°C]: -40 °C do +85 °C
Otpornost na vatru po UL 94: V0
UV otpornost: da
Materijal: tijelo od PA/PC, kontakti od pokositrenog bakra
Boja: crna
Dimenzije [mm]: Ø 18,8x49,6
Standardi: IEC 62852, UL 6703, TÜV, UR, JET
Pakiranje: 1 kom

Tehničke specifikacije i uputstva: SPOJNICA MC4 ZA PANEL MUŠKA 32.0079P0001-UR prikaži više...

Priključna spojnica - priključak - konektor za panel, primjena u fotonaponskim (solarnim) sustavima
Proizvođač: STÄUBLI
Tip: MC4
Kataloški broj: 32.0078P0001-UR, PV-ADBP4-S2-UR/6
Nazivni napon Un [V] DC: 1250
Nazivna struja In [A]: 45
Presjek vodiča [mm2]: 4 - 6
Stupanj zaštite: IP68 (1 m, 1 h) / IP65
Temperaturno područje primjene [°C]: -40 °C do +85 °C
Otpornost na vatru po UL 94: V0
UV otpornost: da
Materijal: tijelo od PA/PC, kontakti od pokositrenog bakra
Boja: crna
Dimenzije [mm]: Ø 18,8x51,9
Standardi: IEC 62852, UL 6703, TÜV, UR, JET
Pakiranje: 1 kom

Tehničke specifikacije i uputstva: SPOJNICA MC4 ZA PANEL ŽENSKA 32.0078P0001-UR prikaži više...

Spojnica - konektor - priključak za spajanje vodiča i povezivanje fotonaponskih panela u fotonaponskim (solarnim) sustavima
Proizvođač: STÄUBLI
Tip: MC4
Kataloški broj: 32.0142P0001-UR PV-KBT4/6X-UR
Nazivni napon Un [V] DC: 1000
Nazivna struja In [A]: 39
Presjek vodiča [mm²]: 4 - 6
Vanjski promjer vodiča [mm]: 5,5 - 7,4
Stupanj zaštite: IP68 (1 m, 1 h) / IP65
Temperaturno područje primjene [°C]: -40 °C do +85 °C
Otpornost na vatru po UL 94: V0
UV otpornost: da
Materijal: tijelo od PA/PC, kontakti od pokositrenog bakra
Boja: crna
Dimenzije [mm]: 18,8x58
Napomene: kompatibilno s MC4-Evo 2 konektorima
Standardi: IEC 62852, UL 6703, TÜV, UR, JET
Pakiranje: 1 kom

Video: spajanje MC4 spojnice

prikaži više...

Spojnica - konektor - priključak za spajanje vodiča i povezivanje fotonaponskih panela u fotonaponskim (solarnim) sustavima
Proizvođač: STÄUBLI
Tip: MC4
Kataloški broj: 32.0034P0001  PV-KBT4/10II
Nazivni napon Un [V] DC: 1000
Nazivna struja In [A]: 45
Presjek vodiča [mm²]: 10
Vanjski promjer vodiča [mm]: 7,0 - 8,8
Stupanj zaštite: IP68 (1 m, 1 h) / IP65
Temperaturno područje primjene [°C]: -40 °C do +85 °C
Otpornost na vatru po UL 94: V0
UV otpornost: da
Materijal: tijelo od PA/PC, kontakti od pokositrenog bakra
Boja: crna
Dimenzije [mm]: 18,8x58
Napomene: kompatibilno s MC4-Evo 2 konektorima
Standardi: IEC 62852, UL 6703, TÜV, JET
Pakiranje: 1 kom

Video: spajanje MC4 spojnice
prikaži više...

Spojnica - element za prihvat aluminijskog vodiča za uzemljenje, promjera Ø 8 mm, primjena kod fotonaponskih (solarnih) sustava
Proizvođač: Nika-Konstrukcije
Kataloški broj: 3SPAL
Materijal: tijelo izrađeno od aluminija, matica od nehrđajućeg čelika (inox A2 1.4301)
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Pakiranje: 1 kom

prikaži više...

Spojnica za spajanje/produžetak nosača NS-0001
Proizvođač: Nika-Konstrukcije
Kataloški broj: 3NS-SP-01
Materijal: tijelo izrađeno od aluminija EN AW 6060, vijci od nehrđajućeg čelika (inox A2 1.4301)
Primjena: za produljenje nosača NS-0001 u fotonaponskim (solarnim) sustavima
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Pakiranje: 1 kom
prikaži više...

Spojnica za spajanje/produžetak nosača NS-0004
Proizvođač: Nika-Konstrukcije
Kataloški broj: 3NS-SP-04
Materijal: tijelo izrađeno od aluminija EN AW 6060, vijci od nehrđajućeg čelika (inox A2 1.4301)
Primjena: za produljenje nosača NS-0004 u fotonaponskim (solarnim) sustavima
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Pakiranje: 1 kom prikaži više...

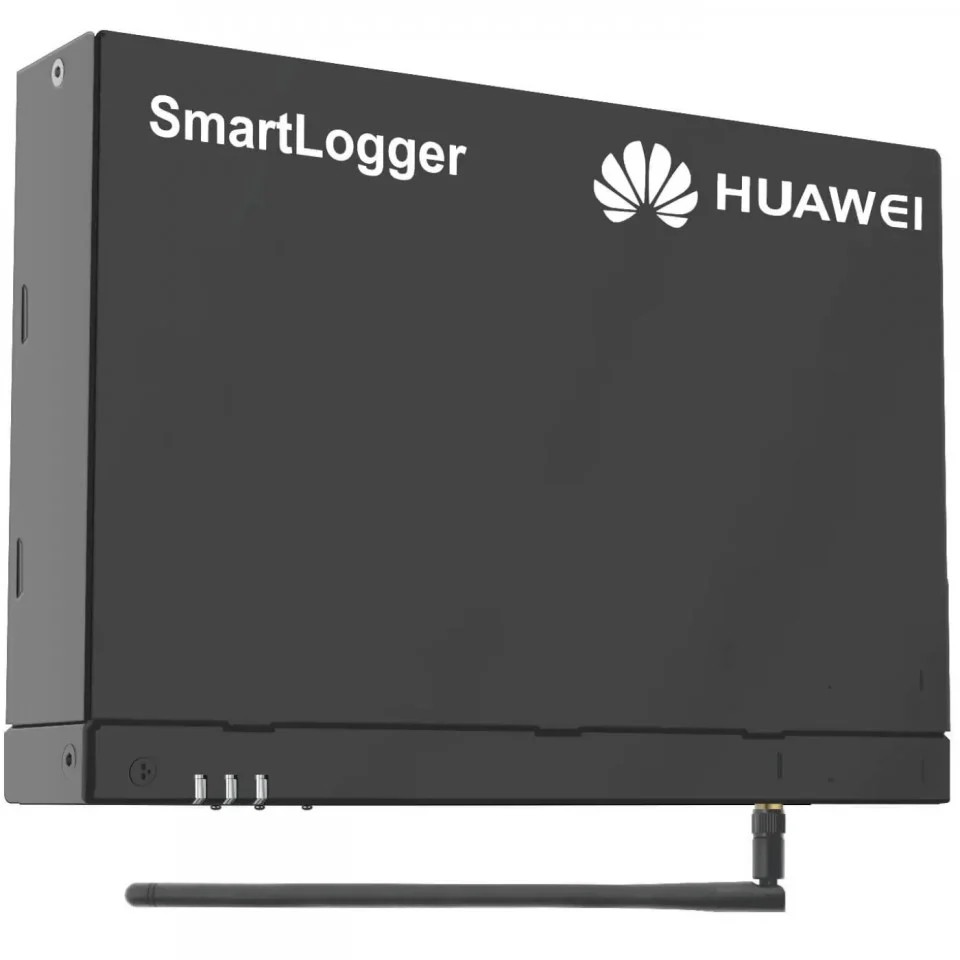

Uređaj za nadzor u fotonaponskim (solarnim) sustavima
-za praćenje i upravljanje do 80 uređaja

Proizvođač: Huawei
Tip: SMART LOGGER 3000
Kataloški broj: SMART LOGGER 3000A01EU

Interaktivni korisnički priručnik, katalog i tehničke specifikacije: Huawei SMART LOGGER 3000A01EU

prikaži više...

Hangar vijak (dijana vijak) za drvo s pločicom za prihvatom nosača
Proizvođač: Nika-Konstrukcije
Kataloški broj: 3HVM12x200
Materijal: nehrđajući čelik - inox A2 (1.4301)
Dimenzije [mm]: M12x200 (moguće je isporučiti i M12x250, M12x300
Primjena: u fotonaponskim (solarnim) konstrukcijama za pričvšćivanje nosača (profila) na pokrov od šindre ili lima
Napomene:
- moguće je isporučiti hangar vijke za beton s navojnom šipkom
- slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Pakiranje: 1 kom prikaži više...

Vijak za drvo od nehrđajućeg čelika s oblom glavom, koji se koristi za pričvršćivanje svih tipova kuka na drvenu konstrukciju
Kataloški broj: 9250
Materijal: nehrđajući čelik - inox A2 (1.4301)
Dimenzije [mm]: 8x90, na upit dostupne i druge dimenzije (8x100)
Primjena: u fotonaponskim (solarnim) konstrukcijama za pričvšćivanje svih tipova kuka na nosive grede
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Pakiranje: 1 kom prikaži više...
